ICS25.100.50
J4ZB G25 004-1989.doc

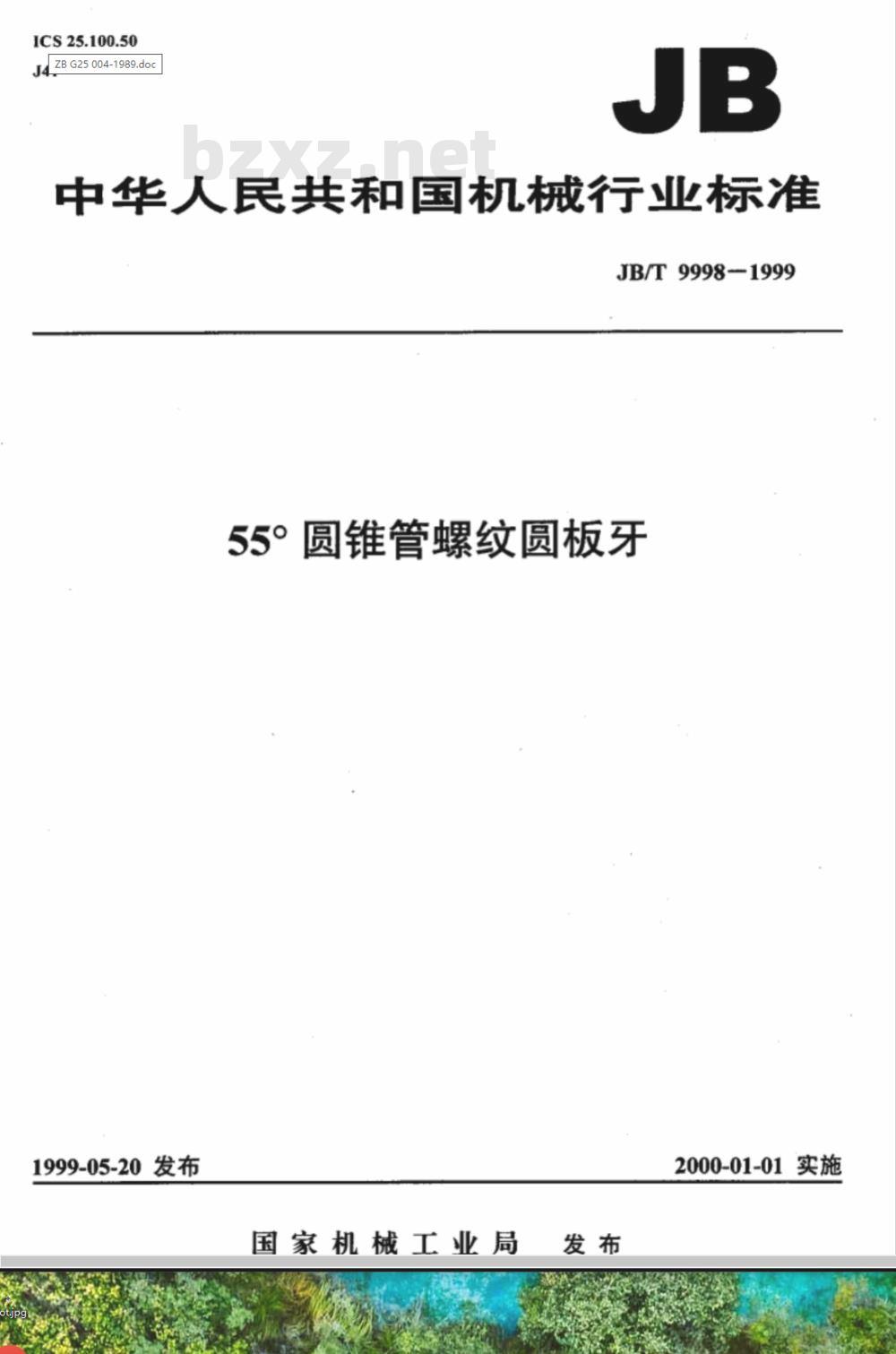

中华人民共和国机械行业标准
JB/T9998-1999
55°圆锥管螺纹圆板牙
1999-05-20发布
国家机械工业局
2000-01-01实施
JB/T9998-1999
本标准是对ZBJ41015一89《55°圆锥管螺纹圆板牙》的修订，修订时对圆板牙的硬度值做了调整，增加了刀具样本大小的规定和对试验结果的评定结论。并按有关规定进行了编辑性修改，其它技术内容未改变。
原标准非等效采用国际标准ISO4230一1987《圆锥管螺纹一R系列的手用和机用圆板牙》。本标准自实施之日起代替ZB?J41015-89。本标准由全国刀具标准化技术委员会提出并归口。本标准负责起草单位：成都工具研究所。本标准主要起草人：姜体贵、尹贵和、陈万华、夏千。范围
中华人民共和国机械行业标准
55°圆锥管螺纹圆板牙
JB/T9998-1999
代替ZBJ41015—89
本标准规定了55°圆锥管螺纹圆板牙（以下简称圆板牙）的型式和尺寸、技术要求、性能试验及标志和包装的基本要求。
本标准适用于加工用螺纹密封的管螺纹（按GB/T73061987《用螺纹密封的管螺纹》）R系列的圆板牙。
引用标准
下列标准所包含的条文；通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T7306-1987用螺纹密封的管螺纹型式和尺寸
圆板牙的型式按图1所示，尺寸由表1给出。A-A
3.2标记示例
管螺纹，代号RK的圆板牙标记为：55°圆锥管螺纹圆板牙R%JB/T9998—1999国家机械工业局1999-05-20批准2000-01-01实施
基本直径
JB/T99981999
(参考)
1基准长度！尺寸为对工件要求，设计圆板牙时应以此为依据。2圆板牙排屑孔和D,尺寸由制造厂自行确定。3E尺寸中14和25允许按16和28生产。4技术要求
圆板牙表面不得有裂纹、崩刃、锈迹以及磨削烧伤等影响使用性能的缺陷。4.1
4.2圆板牙表面粗糙度按下列规定：a）外圆、端面：
b）切削刃前面、后面：
c）螺纹表面：
R,6.3μm;
R,12.5μm。
4.3圆板牙外径D的尺寸公差按f10，厚度E按JS12。圆板牙的位置公差由表2给出。
外圆对螺纹轴线的径向圆跳动
端面对螺纹轴线的端面圆跳动
基准长度！
最少完整
牙的长度
切削刃对外圆的斜向圆跳动
圆板牙用9SiCr或其他同等性能的合金工具钢制造，其螺纹部分硬度不低于60HRC。根据用户4.5
需要，也可以用高速T具钢制造，其螺纹部分硬度不低于62HRC。5性能试验
5.1成批生产的圆板牙，每批应进行切削性能抽样试验。2
5.2试验条件
5.2.1机床：符合精度要求的机床。5.2.2刀具：样本大小为5件。
JB/T9998-1999
5.2.3试坏：材料为45钢，硬度范为170~200HB。切削液：乳化油水溶液，流量应不少于5L/min。5.2.4
切削规范：由表3给出。
5.3试验结果的评定
切削速度
切削螺纹总长度
经试验后的圆板牙不得有崩刃或显著的磨钝现象，并应保持其原有的性能。试件的螺纹精度应符合圆板牙所标记的螺纹精度，螺纹表面粗糙度R,≤25μm。如有1件不符合上述要求，即判该批两板牙不合格。
6标志和包装
6.1标志
6.1.1产品上应标志：
a）制造厂或销售商商标；
b)螺纹代号；
c）材料代号（用普通高速工具钢制造的圆板牙标志HSS，用9SiCr等合金工具钢制造的圆板牙可不标志）。
6.1.2包装盒上应标志：
a）制造厂或销售商名称、地址、商标；b）圆板牙的标记；
c）材料代号或牌号；
d）件数；bzxZ.net
e）制造年月。
6.2包装
圆板牙在包装前应经防锈处理。包装必须牢固，并能防止运输过程中的损伤。
