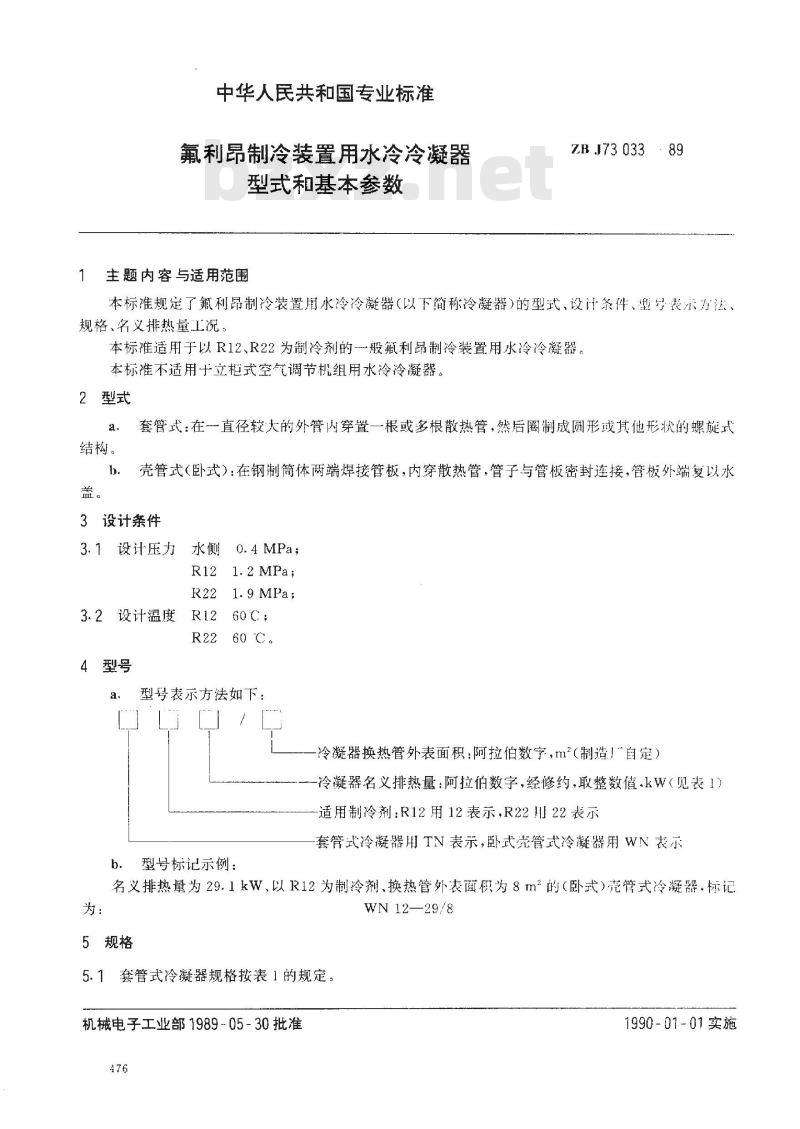

中华人民共和国专业标准
氟利昂制冷装置用水冷冷凝器
型式和基本参数
1主题内容与适用范围
ZRJ73033:89
本标准规定了氟利昂制冷装置用水冷冷凝器(以下简称冷凝器)的型式、设计条件、型号装示方法、规格、名义排热量工况。
本标准适用于以R12、R22为制冷剂的一般氟利昂制冷装置用水冷冷凝器。本标准不适用于立柜式空气调节机组用水冷冷凝器。2型式
结构。
套管式:在一直径较大的外管内穿置一根或多根散热管,然后圈制成圆形或其他形状的螺旋式壳管式(卧式):在钢制筒体两端焊接管板,内穿散热管,管子与管板密封连接,管板外端复以水3设计条件
3.1设计压力水侧0.4MPa;
R12 1.2 MPa;
R22 1.9 MPa;
60℃;
设计温度
R22 60 C。
4型号
型号表示方法如下:
冷凝器换热管外表面积:阿拉伯数字,m(制造自定)冷凝器名义排热量:阿拉伯数字,经修约,取整数值.kw(见表1)适用制冷剂:R12用12表示,R22用22表示套管式冷凝器用TN表示,卧式壳管式冷凝器用WN表示b型号标记示例:
名义排热量为29.1kW、以R12为制冷剂、换热管外表面积为8m2的(卧式)壳管式冷凝器.标记为:
5规格
5.1套管式冷凝器规格按表1的规定。机械电子工业部1989-05-30批准476
WN 12—29/8
1990-01-01实施
名义排热量,kw
ZB J73 033 -- 89
名义排热量.kw
5.2卧式壳管式冷凝器规格按表2的规定。名义排热量,kwbzxZ.net
名义排热量工况
名义排热量,kw

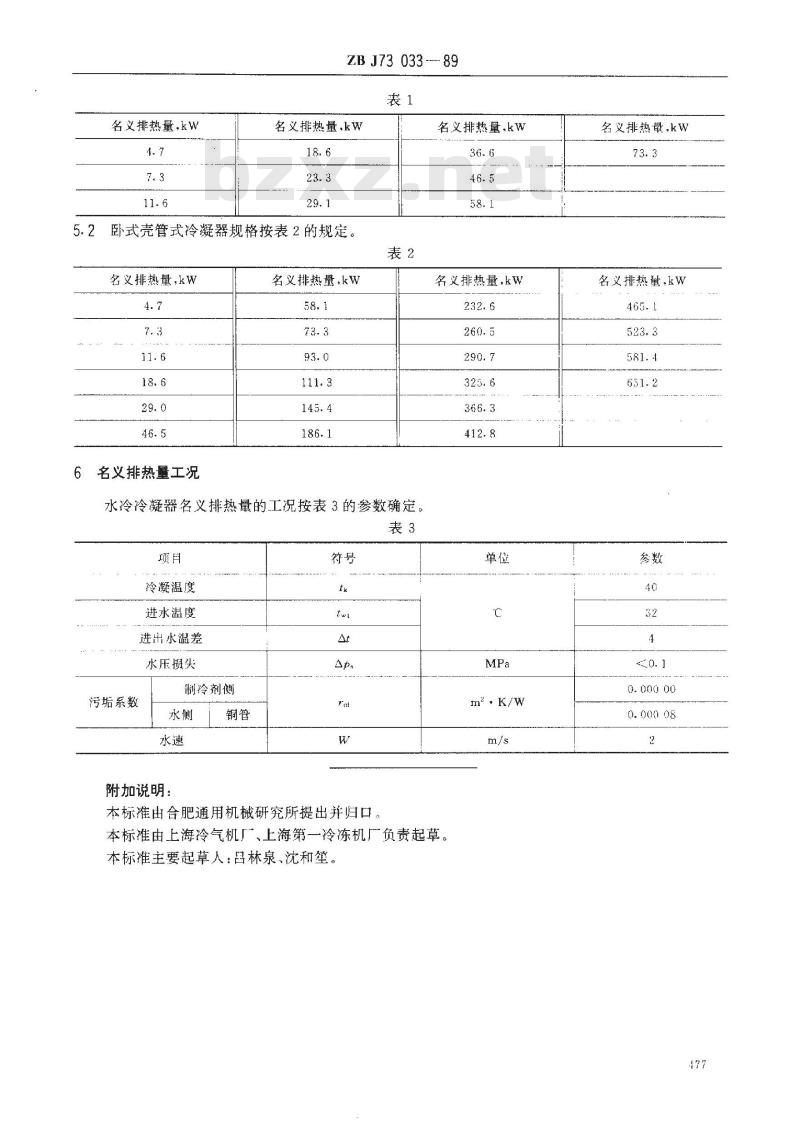

水冷冷凝器名义排热量的工况按表3的参数确定。表3
冷凝温度
进水温度
进出水温差
水压损失
污垢系数
制冷剂侧
附加说明:
本标准由合肥通用机械研究所提出并归口。名义排热量,kw
名义排热量,kw
本标准由上海冷气机厂、上海第一冷冻机厂负责起草。本标准主要起草人:昌林泉、沈和笙。名义排热量,kw
名义排热量,kw
