【安全行业标准(AQ)】 呼吸性粉尘个体采样器

ICS13.040.30
备案号：25460-2009
中华人民共和国安全生产行业标准A04204--2008
代替LD40-1992
呼吸性粉尘个体采样器
Personal sampler for respirable dust2008-11-19发布
国家安全生产监督管理总局
2009-01-01实施
规范性引用文件
3术语和定义
技术要求
试验方法
检验规则
标识，包装和贮存
附录A（资料性附录）
呼吸性粉尘个体采样滤膜技术要求ikNiKAca-
AQ4204—2008
AQ4204—2008

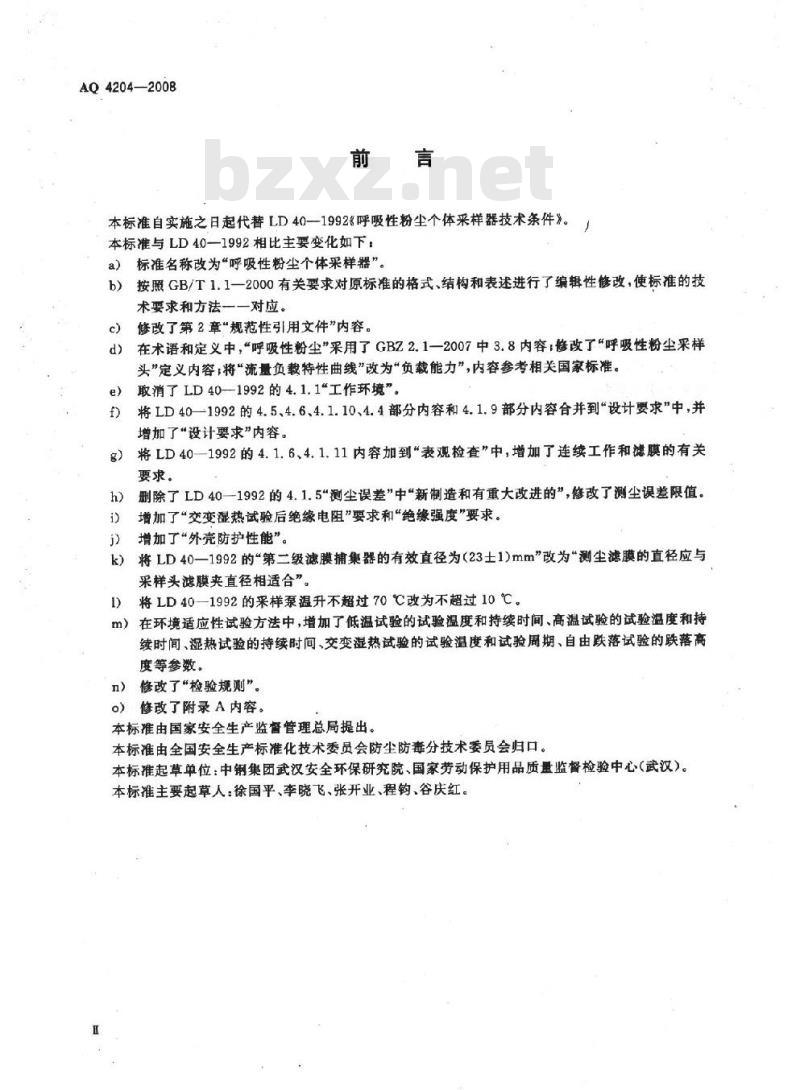

本标准自实施之日起代替LD40—1992《呼吸性粉尘个体采样器技术条件》。本标准与LD40—1992相比主要变化如下：a）标准名称改为“呼吸性粉尘个体采样器”b）按照GB/T1.1一2000有关要求对原标准的格式、结构和表述进行了编辑性修改，使标准的技术要求和方法一一对应。
修改了第2章“规范性引用文件”内容。在术语和定义中，“呼吸性粉尘”采用了GBZ2.1一2007中3.8内容；修改了\呼吸性粉尘采样d)
头”定义内容；将“流量负教特性曲线”改为“负载能力”，内容参考相关国家标准。取消了LD40—1992的4.1.1“工作环境”。e)
将LD40—1992的4.5、4.6、4.1.10、4.4部分内容和4.1.9部分内容合并到“设计要求”中，并增加了“设计要求”内容。
将LD401992的4.1.6、4.1.11内容加到“表观检查”中，增加了连续工作和滤膜的有关g)
要求。
删除了LD40—1992的4.1.5\测尘误差”中“新制造和有重大改进的”，修改了测尘误差限值。h)
增加了“交变湿热试验后绝缘电阻”要求和“绝缘强度\要求。增加了“外壳防护性能”。
将LD40一1992的“第二级滤膜捕集器的有效直径为(23士1)mm”改为\测尘滤膜的直径应与k)
采样头滤膜夹直径相适合”。
将LD40—1992的采样泵温升不超过70℃改为不超过10℃。D
m）在环境适应性试验方法中，增加了低温试验的试验温度和持续时间、高温试验的试验温度和持续时间、湿热试验的持续时间、交变湿热试验的试验温度和试验周期、自由跌落试验的跌落高度等参数。
修改了“检验规则”。
o）修改了附录A内容。
本标准由国家安全生产监督管理总局提出。本标准由全国安全生产标准化技术委员会防尘防毒分技术委员会归口。本标准起草单位：中钢集团武汉安全环保研究院、国家劳动保护用品质量监督检验中心（武汉）。本标准主要起草人：徐国平、李晓飞、张开业、程钩、谷庆红。1范围www.bzxz.net
呼吸性粉尘个体采样器
HKNKAca
AQ4204—2008

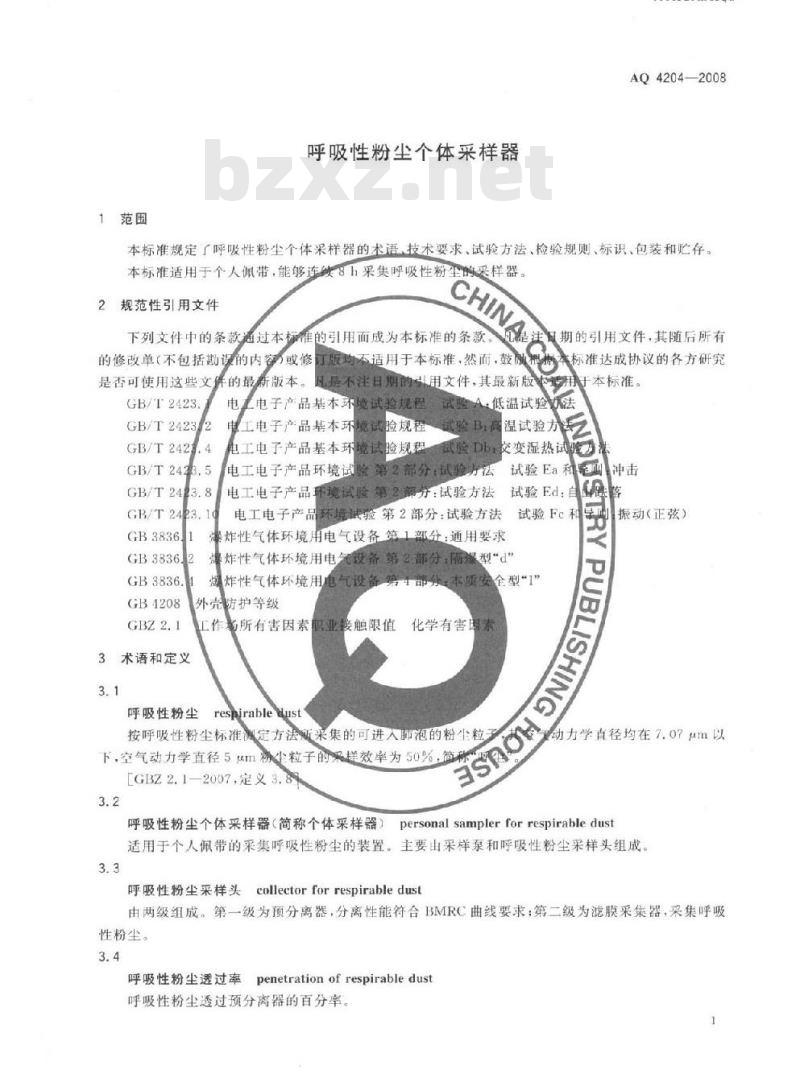

本标准规定了呼吸性粉尘个体采样器的术语，技术要求、试验方法、检验规则、标识、包装和贮存。本标准适用于个人佩带，能够连纹8h采集呼吸性粉尘的采样器。CHIN
2规范性引用文件
是注有期的引用文件，其随后所有下列文件中的条款通过本标准的引用面成为本标准的条款。的修改单（不包括勘设的内容或修订版购不适用于本标准，然而，鼓微框郴本标准达成协议的各方研究
是否可使用这些文件的最新版本。风是不注日期的引用文件，其最新版的变用于本标准。GB/T2423
GB/T2423
GB/T242
GB/T242
GB/T2423.8
GB/T2423.1
GB38361
GB3836
GB4208
3术语和定义
电工电子产品基本环境试验规程试验A·低温试验法工电子产品基本环境设
工电子产品基本环境递
验规程
试验B.高
验规程
武验Db
电工电子产品环境试验第2部分：试验力法温试验方
交变湿热试验
试验Ea和冲击
电工电子产品环境试验第2部分：试验方法试验Ed：
试验Fc和
电工电子产品环境试验第2部分：试验方法爆炸性气体环境用电气设备第1部分：通用要求爆炸性气体环境用电气设备第2部分：隔爆型“d”爆炸性气体环境用电
部分本质安全型“I”
电气设备部
外壳防护等级
工作易所有害因素职业接触限值化学有害国素respirabledust
呼吸性粉尘
下，空气动力学直能5程于的来进改事为5的都SP按呼吸性粉尘标准测定方法所采集的可进入肺泡的粉尘粒3.2
『GBZ2.1—2007.定义3.8
振动（正弦）
PUBLISHI
动力学直径均在7.07um以
呼吸性粉尘个体采样器（简称个体采样器）personalsamplerforrespirabledust适用于个人佩带的采集呼吸性粉尘的装置。主要由采样泵和呼吸性粉尘采样头组成，呼吸性粉尘采样头collectorforrespirabledust由两级组成。第一级为顶分离器，分离性能符合BMRC曲线要求：第二级为滤膜采集器，采集呼吸性粉尘。
呼吸性粉尘透过率penetrationof respirabledust呼吸性粉尘透过预分离器的百分率。1
AQ4204—2008
额定流量designflow
采样器的设计流量。
负载能力capacityor load
在规定的采样流量下，采样器克服气路和采样头采尘过程增加阻力的能力。4技术要求

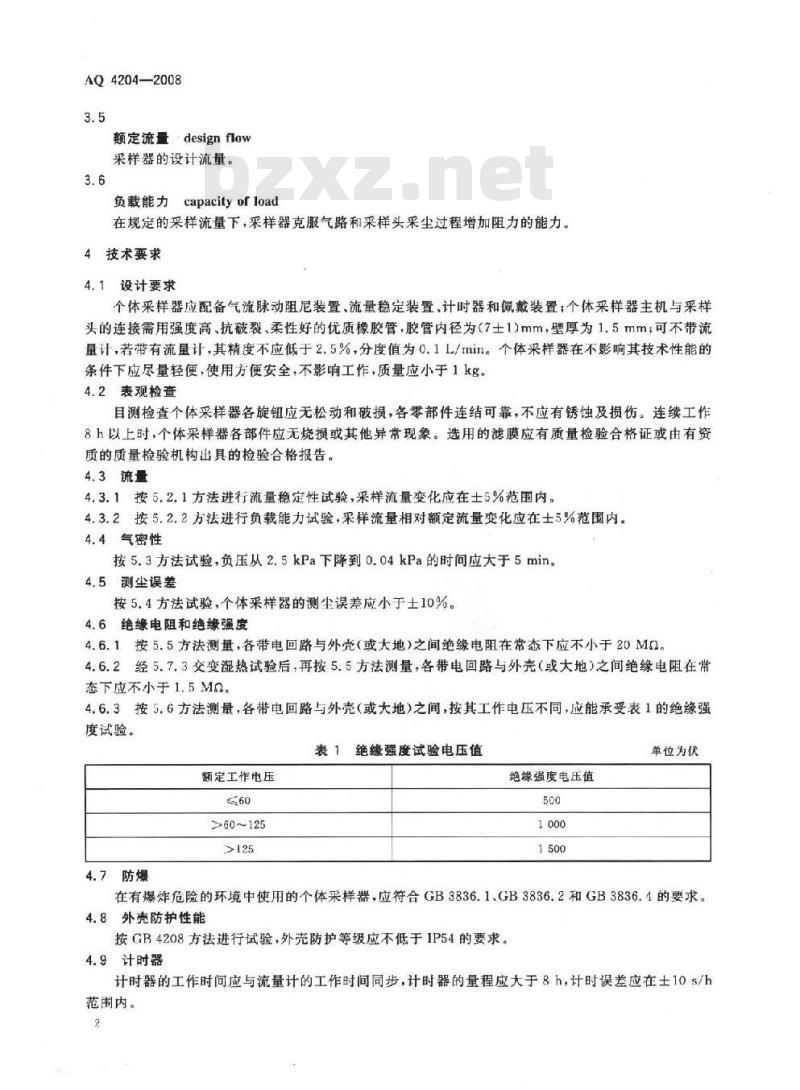

4.1设计要求
个体采样器应配备气流脉动阻尼装置、流量稳定装置、计时器和佩戴装置：个体采样器主机与采样头的连接需用强度高、抗破裂、柔性好的优质橡胶管，胶管内径为（7士1）mm，壁厚为1.5mm；可不带流量计，若带有流量计，其精度不应低于2.5%，分度值为0.1L/min。个体采样器在不影响其技术性能的条件下应尽量轻便，使用方便安全，不影响工作，质量应小于1kg。4.2表观检查
目测检查个体采样器各旋钮应无松动和破损，各零部件连结可靠，不应有锈蚀及损伤。连续工作8h以上时，个体采样器各部件应无烧损或其他异常现象。选用的滤膜应有质量检验合格证或由有资质的质量检验机构出具的检验合格报告。4.3流量
4.3.1按5.2.1方法进行流量稳定性试验，采样流量变化应在士5%范围内。4.3.2按5.2.2方法进行负载能力试验，采样流量相对额定流量变化应在士5%范围内。4.4气密性
按5.3方法试验，负压从2.5kPa下降到0.04kPa的时间应大于5min。4.5测尘误差
按5.4方法试验，个体采样器的测尘误差应小于士10%。4.6绝缘电阻和绝缘强度
4.6.1按5.5方法测量，各带电回路与外壳（或大地）之间绝缘电阻在常态下应不小于20MQ。4.6.2经5.7.3交变湿热试验后，再按5.5方法测量，各带电回路与外壳（或大地）之间绝缘电阻在常态下应不小于1.5MQ。
4.6.3按5.6方法测量，各带电回路与外壳（或大地）之间，按其工作电压不同，应能承受表1的绝缘强度试验。
表1绝缘强度试验电压值
额定工作电压
>60~125
4.7防爆
绝缘强度电压值
单位为伏
在有爆炸危险的环境中使用的个体采样器，应符合GB3836.1、GB3836.2和GB3836.4的要求。4.8外壳防护性能
按GB4208方法进行试验，外壳防护等级应不低于IP54的要求。4.9计时器
计时器的工作时问应与流量计的工作时间同步，计时器的量程应大于8h，计时误差应在士10s/h范围内。
HKAN KAca-
AQ4204-2008
4.10环境适应性
按5.7方法试验，个体采样器分别经工作温度、贮存温度、交变湿热、冲击、自由跌落和振动试验后，应无变形、机械损伤及零部件松动现象，并符合4.2、4.3、4.4要求。4.11对呼吸性粉尘采样头的要求4.11.1按5.8方法试验，呼吸性粉尘透过率与BMRC曲线对应值的标准差应小于士5%。4.11.2测尘滤膜的直径应与采样头滤膜夹直径相适合。4.12对采样泵的要求
4.12.1采样泵的使用寿命在额定流量下应大于3000h。4.12.2按5.9方法测量，采样泵的声功率级在额定流量下应小于60dB(A)。4.12.3按5.10方法测量，采样泵在额定流量下连续运行8h时，温升不应超过10℃。5
试验方法
5.1试验环境条件
除非试验方法中另有说明，本章各项试验应在下述环境条件中进行。温度：15℃~35℃；
相对湿度：45%~80%：
c）大气压力：86kPa～106kPa。5.2流量试验
5.2.1流量稳定性试验
带流量计的个体采样器在正常运行状态下连续8h带载运行，用分度值为0.1s的计时器，每隔10min记录流量计的读数，计算流量变化。对不带流量计的个体采样器，用精度为2.5%，分度值为0.1L/min的流量计，按图1所示连接，再按前述方法进行试验，应保证连接气密。个体采样器主机：
流量计：
采样头。
图1不带流量计的个体采样器流量稳定性试验连接示意图5.2.2负载能力试验
5.2.2.1仪器
5.2.2.1.1流量计：精度为2.5%，分度值为0.1L/min。5.2.2.1.2压力计：量程为4kPa，分度值为10Pa。AQ4204—2008
5.2.2.2试验方法
按图2所示连接进行负载能力试验，应保证连接气密。个体采样器在正常运行状态下，调节螺旋夹，使压力计读数从初始阻力逐步上升至2.0kPa，每隔100Pa记录相应流量读数，重复3次取平均值，计算流量变化。
个体采样器：
压力计：
螺旋夹；
流量计。
5.3气密性试验
图2负载能力试验连接示意图
5.3.1仪器
5.3.1.1可调流量计精度为2.5%，分度值为0.1L/m5.3.1.2压力计：量程为4kPa，分度值值为10Pa5.3.1.3计时器：分度值为0.1s。INDUSTRY
5.3.2试验方法
按图3所示连接，封堵采样头人口，启动抽气装置使压力针的读数缓升到2.然后关闭截止
阅，开始计时，观察并记录压力计读数下降萄
采样头入口：
采样头：
压力计：
可调流量计：
截止阀；
抽气泵。
用的时间
图3气密性试验连接示意图
5.4测尘误差试验
试验装置（图4）
5.4.1.1发尘装置：能连续均匀地向试验柜提供煤灰或滑石粉试验粉尘的装置。5.4.1.2试验柜：风速流场均匀性相对标准偏差应不大于5%，工作段截面粉尘浓度均匀性相对标准偏差应不大于5%；同一水平面上粉尘浓度均勾性相对标准偏差应不大于5%。5.4.1.3标准采样装置：由水平淘析器、流量计、恒定流量抽气动力装置等组成。5.4.1.4分析天平：分度值为0.01mg4
干燥器
过滤器：
恒定发尘装置
试验柜：
标准采样装
个体采样
压力计：
温度计
抽气泵
试验法
称量并记
CHINA COALT
INDUSTR
图4测尘误差试验连接示意图
录两膜初始质量再分别装人个体采样器和标准采样装置中，然匀地向试验柜提供
煤灰、滑石粉或类似的试验粉尘，调节试验柜断面气流速度体采样器和标推采
HKNiKAca-
AQ4204—2008
定发尘装置连续均
mm/s，同时启动个
羊装置，使粉尘采集量介于01mg-5mg之间，然后取出滤膜屏
自天平称量算出滤膜
UBLISHING
增量，并计算山粉尘农度。
5.4.3数据处理
按公式（1）请算测尘误差：
式中：
测尘误差%：
C.个体采样器餐尘浓度mg/m；
C——标准采样装置来尘浓度，mm5.5绝缘电阻测量
5.5.1仪器：精度为5%的兆欧表
5.5.2绝缘电阻测量方法：用表分别测定采样器电源插孔两极对地及对外壳上裸露金属件之间的绝缘电阻，取其最小值为采样器的绝缘电阻。5.6绝缘强度试验
5.6.1耐压试验仪：0V~2000V，精度为1.5%5.6.2将耐压试验仪的输出端子分别接在粉尘采样器的交流输入端及外壳裸露金属件上，使耐压试验仪输出表1规定的交流电压，并保持1min，观察个体采样器是否有击穿或飞弧现象。5.7环境适应性试验
5.7.1工作温度试验：
5.7.1.1低温试验按GB/T2423.1试验Ah规定进行，防爆型采样器温度采用0℃，非防爆型采样器5
AQ4204—2008
温度采用一10℃，持续时间2h。5.7.1.2高温试验按GB/T2423.2试验Bb规定进行温度采用40℃,持续时间2h。5.7.2贮存温度试验：
5.7.2.1低温试验按GB/T2423.1试验Ab规定进行，温度采用一40℃，持续时间2h。5.7.2.2高温试验按GB/T2423.2试验Bb规定进行，温度采用60℃，持续时间2h。5.7.2.3高低温试验后应在正常环境中恢复2h再进行后续试验。5.7.3交变湿热试验：防爆型个体采样器按GB/T2423.4试验Db规定进行，选定的高温温度为40℃，试验周期为6d；非防爆型个体采样器按GB/T2423.4试验Ca规定进行，选定的高温温度为40，试验周期为2d，湿热试验后，应在正常环境中恢复2h后再进行后续试验。5.7.4冲击试验：按GB/T2423.5试验Ea规定进行试验，严酷程度为峰值加速度500m/s*（50g），脉冲持续时间（6土1)ms，脉冲波形为半正弦波，冲击次数3个面各3次，共9次。5.7.5自由跌落试验：按GB/T2423.8规定进行试验，产品包装完整，选定的跌落高度为800mm，依次将底、前、后、左、右面向平整的水泥地面跌落1次，跌落试验时应保持初速度为零，试验面应与地面平行。5.7.6振动试验：按GB/T2423.10试验Fc规定进行试验，严酷程度为频率范围10Hz~150Hz，加速度20m/s（2g），每轴线上扫频循环次数10次，个体采样器振动试验时为非工作、非包装状态。5.8呼吸性粉尘透过率试验
5.8.1试验装置（图5)
单分散相粒子发生器；
试验柜；
试验粒子进口；
采样头：
转向开关：
粒子计数器；
试验粒子出口：
流量计：
抽气泵，
过滤器：
空气处理器。
图5呼吸性粉尘透过率试验连接示意图单分散相粒子发生器：能连续均匀地向试验柜中分别输人5种或以上不同粒径的单分散相的5.8.1.1
固体试验粒子（8,≤1.10)（如：2μm、3.5μm、5.0μm、6.5μm、7.0μm，粒径偏差应小于±10%），试验粒子的空气动力学粒径分布应为2um~7.1μm。5.8.1.2试验柜
5.8.1.3粒子计数器
5.8.2试验方法
5.8.2.1将经试验不漏气的采样头(不装滤膜)置于试验柜内。HiiKNrKAca
AQ4204—2008
5.8.2.2按图5所示连接，启动单分散相粒子发生器，连续均匀地向试验柜中输人某种粒径的试验粒子。
5.8.2.3启动抽气泵以额定流量采集所发生的单分散相固体粒子。5.8.2.4在采样头的进口和出口，用粒子计数器分别测定所发生试验粒子的浓度，按公式（2)计算该种粒子的透过率，重复测3次，计算平均值为该粒径粒子的透过率。5.8.2.5改变单分散相粒子发生器所发生的试验粒子粒径，重复5.8.2.2过程，计算平均值为该粒径粒子的透过率。
5.8.3数据处理
按公式(2)计算采样头对所发生试验粒子的透过率：Ci-cz
式中：
一所发生试验粒子透过率，%；
采样头进口处粒子浓度，颗/L；一采样头出口处粒子浓度，颗/L。C
按公式(3)计算五种以上不同粒径粒子透过率与BMRC曲线对应值的偏差：(nn
式中：
—-预分离器透过率与BMRC曲线标准差；所发生试验粒于的透过率，%；
所发生试验粒子粒径对应BMRC曲线的透过率，%：一试验粒子粒径的规格数，≥5。5.9声功率级的测量
·（3）
让个体采样器处于正常工作状态，在距其前方0.5m处，用士0.5dB的声级计测量。重复测量2次，2次之间时间间隔应大于30min，测量时环境背景噪声应小于45dB(A）取最大值判定。5.10采样泵温升的测量
5.10.1温度计
精确到0.5℃，
5.10.2测量方法
测量并记录采样泵未工作时的温度，让个体采样器正常运转8h，再用温度计测量并记录泵体和电机的温度，计算最大温升值。
6检验规则
6.1出厂检验
6.1.1出厂检验应由制造厂质量检验部门逐台进行，检验合格并发给合格证后方可出厂6.1.2出厂检验项目有：设计要求、表观检查、流量、气密性、绝缘电阻、计时器、测尘滤膜的直径应与采样头滤膜夹直径相适合、采样泵的声功率级和温升。6.2型式检验
6.2.1有下列情况之一者应进行型式检验：a）新产品或老产品转厂生产的型式评价；AQ4204—2008
正式生产后，如结构、材料、工艺有较大改变可能影响产品的性能时；正常生产时，每两年1次；
停产1年后的产品恢复生产时；
出厂检验结果与上次型式检验有较大差异时；国家质量监督机构提出进行型式检验要求时。型式检验为全项检验。
在出厂检验合格的采样器中进行抽样，以满足试验项目要求为原则。CHINATAR
标识、包装和贮存
7.1产品标识
每台个体采样器均应有固定在醒自位置的铭牌。铭牌字迹清晰COAL
a）厂名或其他可辨别制造商或供货商的标注：产品型号和名称：
主要技术性能；
制造计量器具许可证标志和编号：d)
出厂编号
生产日期
防爆型体采样器应有防爆型式标志及合格证编号煤矿用角个体采样器应有矿用产品安全标志及准用证编号。h）
7.2包装
产品包装箱外壁应有明显的文字和符合标志，内容包括：7.2.1
厂名或其他可辨别制造商或供货商的标注：产品型号和名称：
小心轻放，防、向上的标志：
外表尺寸和毛重：
出厂日期。
包装箱内应附有下刻文件：
装箱清单：
b）产品合格证：
产品使用说明书。
INDUSTRY
7.3贮存
存放产品的库房应保持干爆和良好的通风，产品在贮存和适验过程中禁止与腐蚀性气体接触，产品保持清洁、干燥和避免阳光直射。8
A.1技术要求
A.1.1一般要求
附录A
（资料性附录）
呼吸性粉尘个体采样滤膜技术要求过氣乙烯滤膜或其他测尘滤膜在装人采样头使用之前滤膜应两面夹纸保存。
A.1.2尺寸
按A.2.1方法测量，滤膜直径在更mm~40mm之间，偏差0.3mm，偏差不应超过+0.06mm
A.1.3吸湿性
按A.2.2方法测量，滤模质量变化应小于0.A.1.4抗破裂性
按A.2.3方法测定滤膜在负压为4kPa的条件下应没有破裂A.1.5阻力
HKNiKAca-
AQ4204—2008
士0.25mm；单张滤膜厚度为
f1kPa。
按A.2.4力法测量，在洁净干燥空气中，过滤风速为1m/时，滤膜的阻力夜
A.1.6捕集效率
按A.2.5克法试验，滤膜对呼吸性粉尘的捕集效率应大于97%。A.2试验方法
A.2.1尺寸测量
A.2.1.1用分度值为0.01mm直径测量工具测量滤膜直径计算其与滤膜标偏差。
工经的差值即为直径
为.01mm的摩度计测量单张滤膜厚度，测量5个点，计能测量结果的最大值与最A.2.1.2用分度值为
小值之差即为厚度偏差
A.2.2吸湿性
A.2.2.1仪器
A.2.2.1.1硅胶干燥器
A.2.2.1.2分析天平：感量为0.0mmgA.2.2.2测定方法
将滤膜置于硅胶干燥器内2h以上，取出称量。再将滤膜出称量，按下式计算两次称量的滤膜质量变化AW
式中：
滤膜的质量变化，%；
第一次称量的滤膜质量，mg；
第二次称量的滤膜质量，mg。
A.2.3抗破裂性能试验
A.2.3.1试验装置
如图A.1所示。
于相对湿度小于80%的器皿中1h.取X100%
