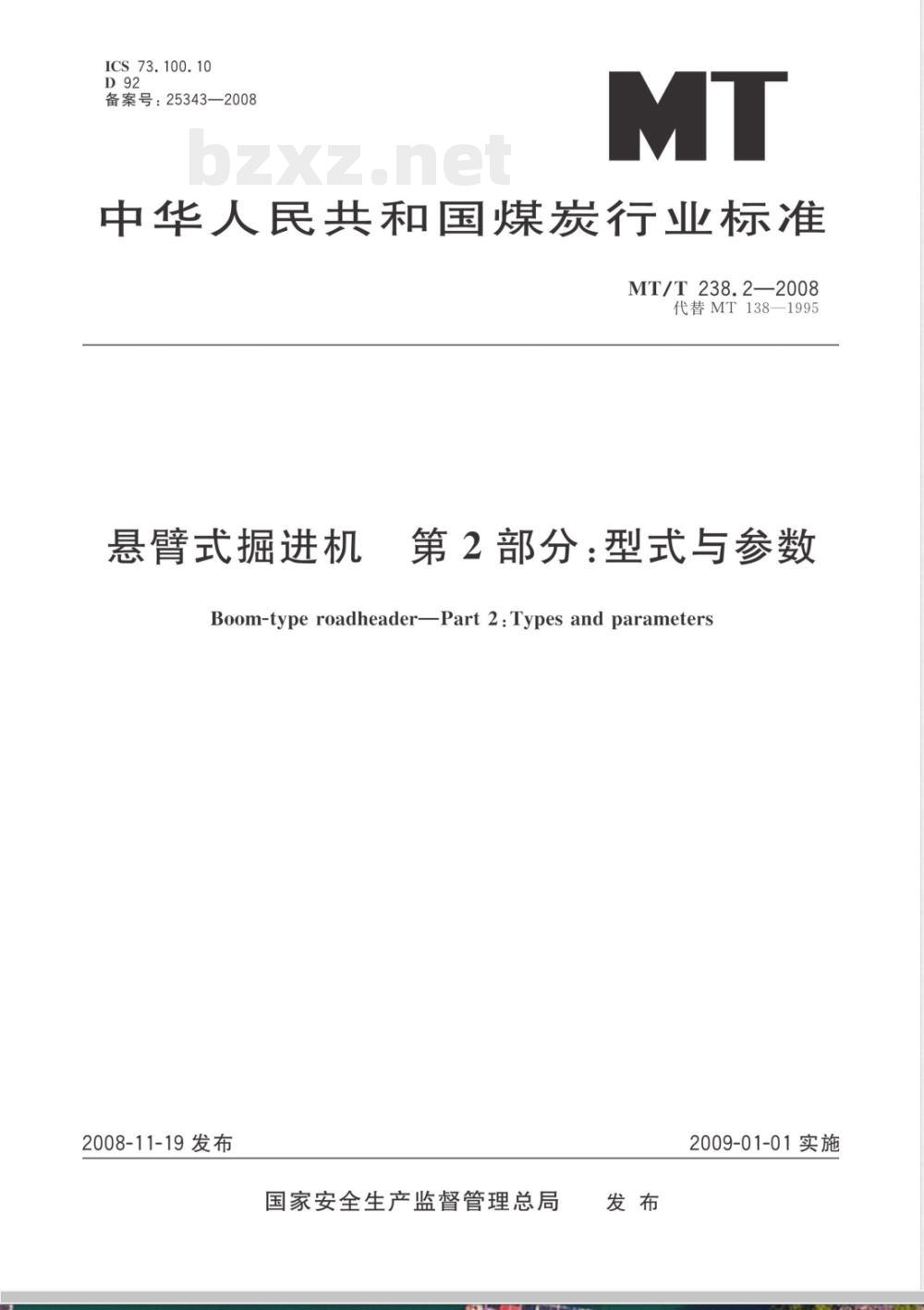

【煤炭行业标准(MT)】 悬臂式掘进机 第2部分：型式与参数

ICS73.100.10
备案号：25343—2008
中华人民共和国煤炭行业标准
MT/T238.2—2008
代替MT138—1995
悬臂式掘进机
第2部分：型式与参数
Boom-type roadheader-Part 2:Types and parameters2008-11-19发布
国家安全生产监督管理总局
2009-01-01实施

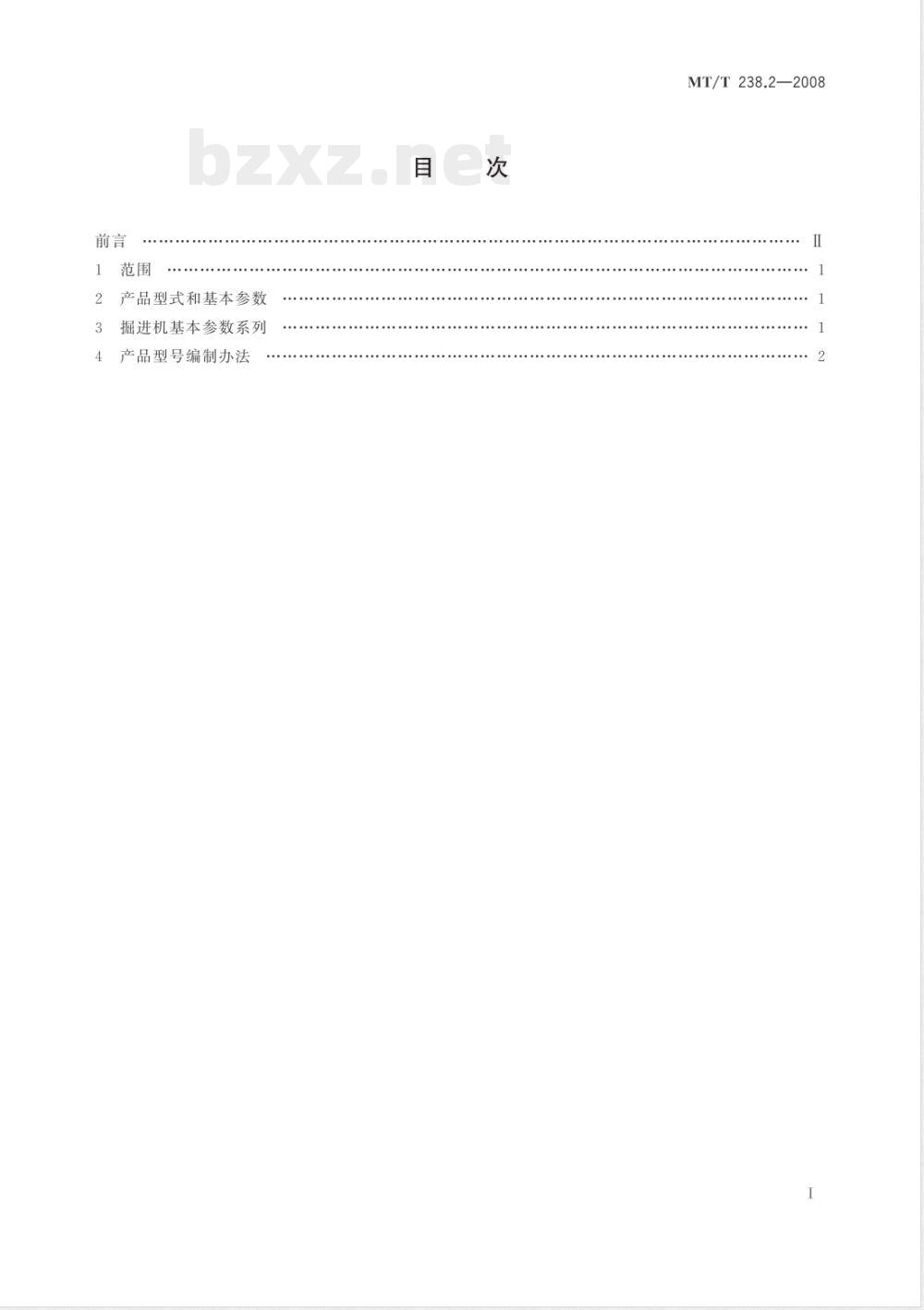

产品型式和基本参数
掘进机基本参数系列
产品型号编制办法
MT/T238.2—2008
.............
MT/T238.2—2008

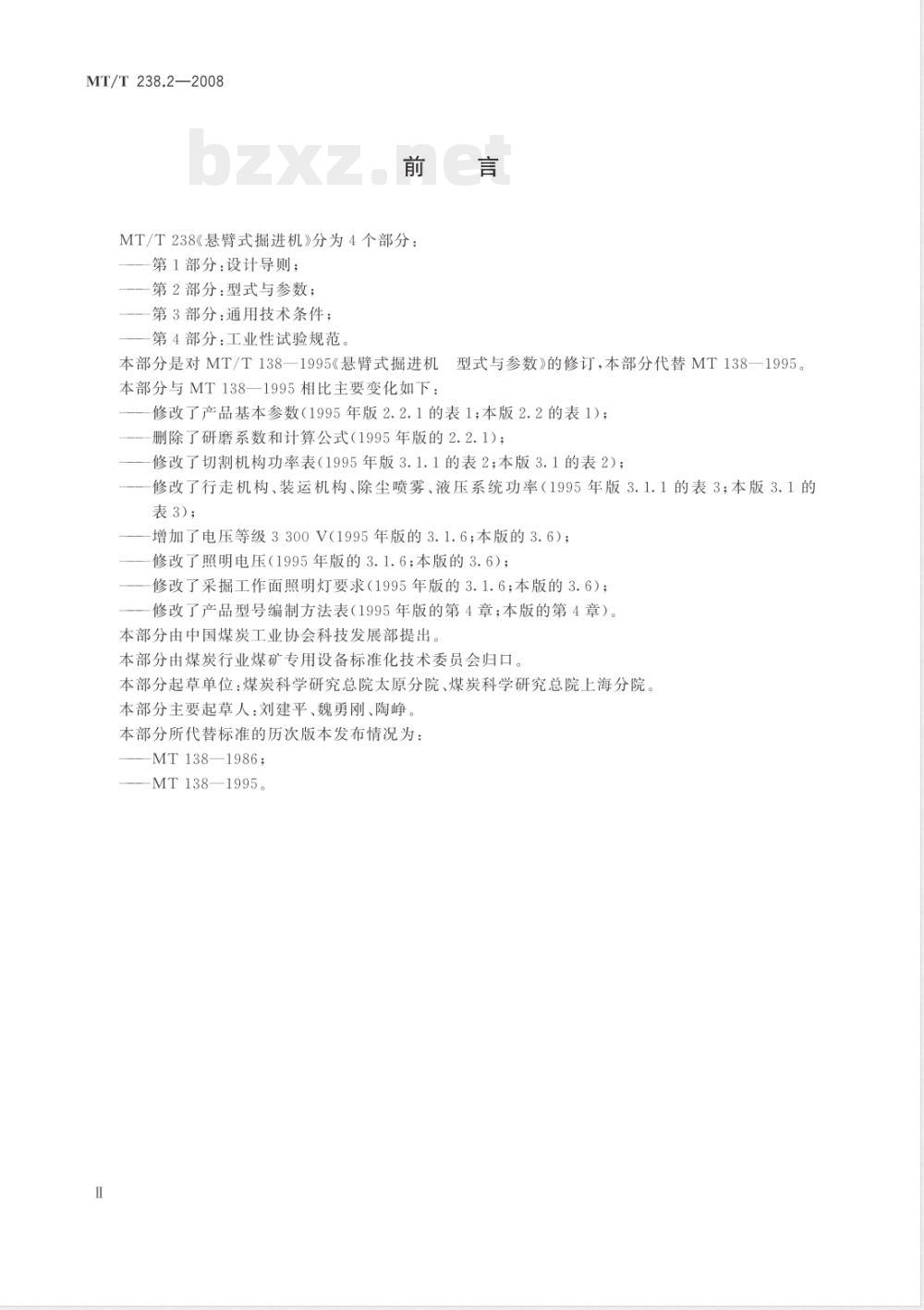

MT/T238《悬臂式掘进机》分为4个部分：第1部分：设计导则；
第2部分：型式与参数；
第3部分：通用技术条件；
第4部分：工业性试验规范
L型式与参数》的修订，本部分代替MT138一1995。本部分是对MT/T138一1995悬臂式掘进机本部分与MT138一1995相比主要变化如下：修改了产品基本参数（1995年版2.2.1的表1；本版2.2的表1)；删除了研磨系数和计算公式（1995年版的2.2.1）；修改了切割机构功率表（1995年版3.1.1的表2；本版3.1的表2）；修改了行走机构、装运机构、除尘喷雾、液压系统功率（1995年版3.1.1的表3；本版3.1的表3）；
增加了电压等级3300V（1995年版的3.1.6；本版的3.6）；修改了照明电压（1995年版的3.1.6；本版的3.6）；修改了采掘工作面照明灯要求（1995年版的3.1.6；本版的3.6)；修改了产品型号编制方法表（1995年版的第4章：本版的第4章）。本部分由中国煤炭工业协会科技发展部提出。本部分由煤炭行业煤矿专用设备标准化技术委员会归口。本部分起草单位：煤炭科学研究总院太原分院、煤炭科学研究总院上海分院，本部分主要起草人：刘建平、魏勇刚、陶本部分所代替标准的历次版本发布情况为：MT138—1986；
MT138—1995。

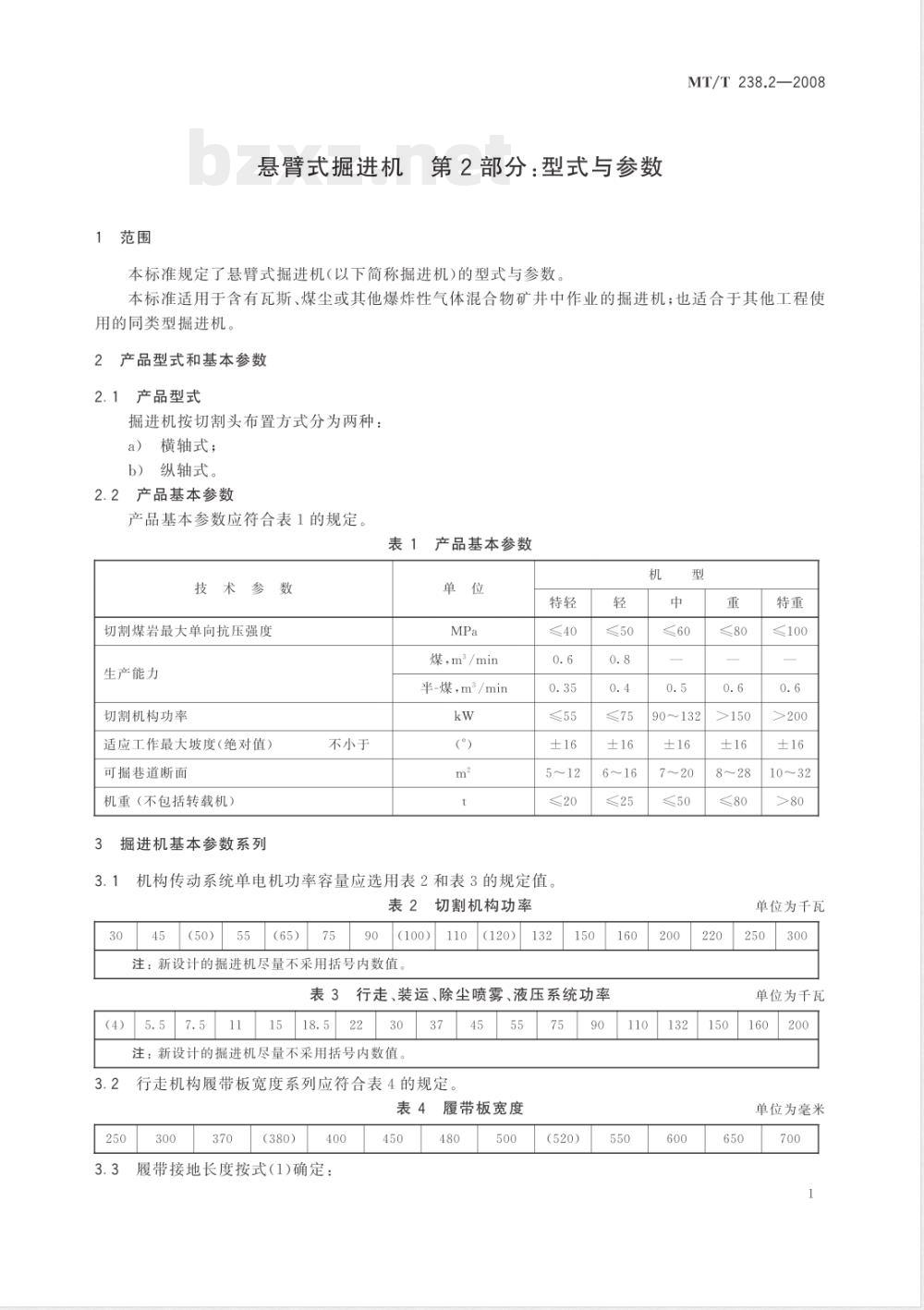

悬臂式掘进机
第2部分：型式与参数
本标准规定了悬臂式掘进机（以下简称掘进机)的型式与参数MT/T238.2-—2008
本标准适用于含有瓦斯、煤尘或其他爆炸性气体混合物矿井中作业的掘进机：也适合于其他工程使用的同类型掘进机。
产品型式和基本参数
2.1产品型式
掘进机按切割头布置方式分为两种：横轴式；
b）纵轴式。
产品基本参数
产品基本参数应符合表1的规定。表1
技术参数
切制煤岩最大单向抗压强度
生产能力
产品基本参数
煤，m/min
半-煤，m/min
切割机构功率
适应工作最大坡度（绝对值）
可掘巷道断面
机重（不包括转载机）
掘进机基本参数系列
不小于
机构传动系统单电机功率容量应选用表2和表3的规定值。表2
（50)
注：新设计的掘进机尽量不采用括号内数值。表3
切割机构功率
行走、装运、除尘喷雾、液压系统功率22
注：新设计的掘进机尽量不采用括号内数值。37
行走机构履带板宽度系列应符合表4的规定表4
履带接地长度按式(1)确定：
履带板宽度
90~132
单位为千瓦
单位为千瓦
单位为毫米
MT/T238.2-—2008
式中：
L≤(1.6~2.2)B
L---履带接地长度，单位为毫米（mm）：B两条履带中心距，单位为毫米（mm）。3.4装运机构链条基本参数如下：a）
输送机链条型式为圆环链，其规格应选用表5的规定值b）输送机链条型式为传动及输送用双节距精密滚子链，其节距应选用表6的规定值表5圆环链规格
10×40
B级C级
C级、D级
22×86
传动及输送用双节距精密滚子链节距表6
液压系统基本参数应符合表7和表8的规定。63.50
液压系统基本参数
系统颜定压力
注：新设计的掘进机尽量不采用括号内数值表8
液压缸内径
3.6电气系统基本参数
液压缸内径
.（1)
单位为毫米
26×92
单位为毫米
单位为兆帕
单位为毫米
三相交流频率为50Hz.供电电压等级为380V.660V、1140V、3300V.照明电压小于等于220V，掘进机灯具照度不低于101x（照射距离10m）。3.7除尘喷雾系统
掘进机内喷雾额定压力大于等于3MPa，外喷雾额定压力大于等于1.5MPa。4产品型号编制办法
掘进机型号以切割头布置方式、切割机构功率表示，其编制方法规定如下：修改顺序号，用A、B、表示
切割机构功率，单位为千瓦（kW）第二特征代号：切割头布置方式代号：H一横轴式：Z一纵轴式第一特征代号：B一悬臂式
产品类型代号：E一掘进机
型号示例：
悬臂式掘进机、纵轴式、切割机构功率为55kW，其产品型号为EBZ55。注1：如该产品即可装设纵轴式切割机构，又可装设横轴式切割机构，则表示为EBZ/H55，注2：修改顺序号用大写汉语拼音字母表示。2
