【煤炭行业标准(MT)】 工业型煤热强度测定方法

1CS 73. 040
备案号：25329—2008
中华人民共和国煤炭行业标准
MT/T1073—2008
工业型煤热强度测定方法
Determination of thermal strength of industrial briquette2008-11-19发布
国家安全生产监督管理总局
2009-01-01实施
规范性引用文件
术语和定义
方法提要
仪器设备
测定步骤
结果表达
方法的精密度
MT/T 1073-2008
MT/T1073—2008
本标准是在大量条件试验的基础上.结合实际牛产和使用对型煤的质量要求而制的，本标准可以作为工业型煤厂设计的依据，也可作为型煤组织牛产和交货验收的依据。本标准由中国煤炭工业协会科技发展部提出本标准由全国煤炭标准化技术委员会归口。本标雄起草单位：煤炭科学研究总院北京煤化工研究分院。本标准土要起草人：韩锦德、高俊，本标准为首次制楚。
1范围
工业型煤热强度测定方法，
MT/T 1073—2008
本标推规定了工业型煤热强度测定所用的试样、器设备、测定步骤、结果表达和方法的精密度。本标谁适用于工业型煤热强度的测楚和结果表达。2规范性引用文件
下列文件中的条款通过本标催的引用而成为本标准的条款。凡是注口期的引用文件，其随后所有的修改单（不包括期读的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标摊MT/T15工证媒样品采取方法
3术语和定文
下列术许和定义适用于本标准。3.1
industrial briquette
工业型煤
具有--定形状、尺寸和强低的煤制品称为型煤。用作工业燃料、1业原料及其他工业用途的型煤称为工业型煤。
热强度 thermal strength
型煤在受热后的抗压强度称为热强度，低就是型煤在高温作用下保持原来块度的性质。4方法提票
将一定数量的型煤作为一组，在（850土15)的马弗炉中隔绝空气期热30min，冷却忘，避个罩于试验机的施力面中心位罩上，以规定的均匀位移速度单向施力，记录型煤开时试验机显示的数值，以测定值的算术平均值作为热强度值。5仪器设备
5.1试验机应满足以下技术条件：a）能以10mm/tmin～[5mm/min的均匀位移速度施力；h）施力面应大于型煤的接触面：盘程范围0N-1000N0~2000N，
d）最小分度值小于等于10 N；
e）示值误差为」N；
f）能准确显示型煤升裂时所承受的力。5.2马弗炉：恒温区不小于100mm×230mm，带有恒温调节装置并能保持在（850土15）℃.附有热电偶和高温计-炉届壁留有挥发分排出孔和热电偶插人孔5.3瓷：容为300mL，带有严密的盖。5.4工业天平，最大称盘1kg感量为0.1。1
M/T1073—2008

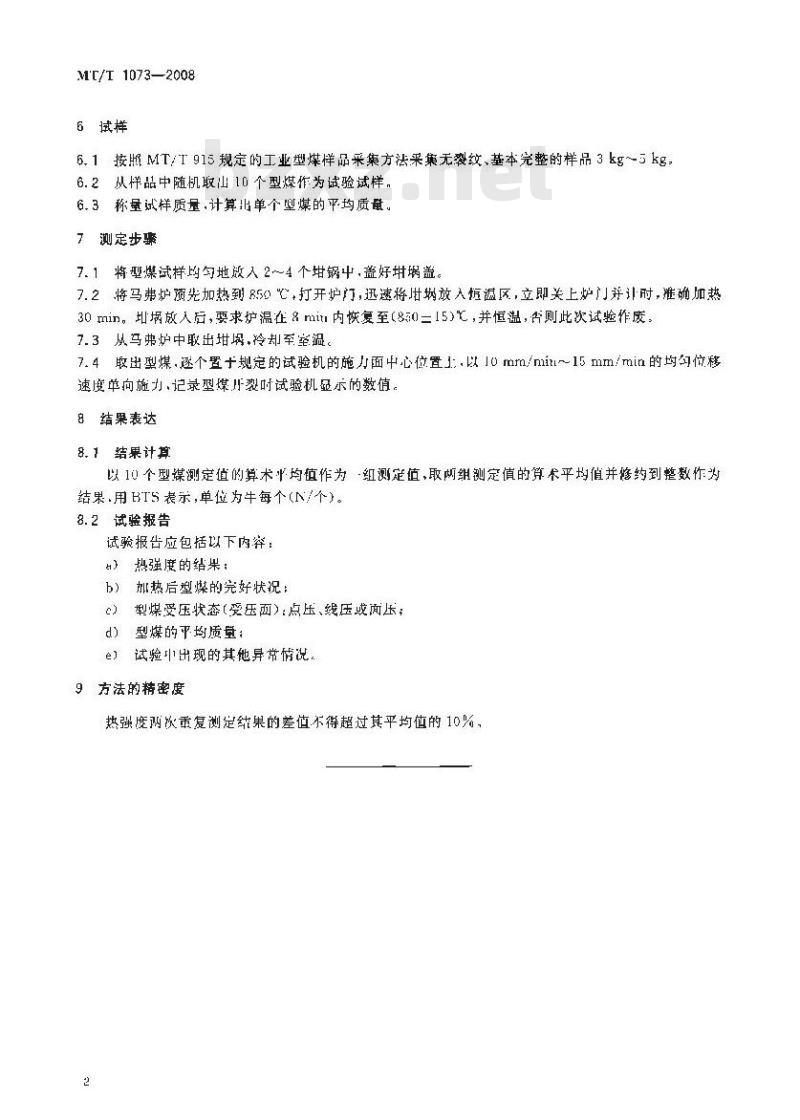

6拭样
6.1按照MT/T915规定的工业型煤样品采集方法采集无裂纹、基本完整的样品3kg～5kg6.2从样品中随机取山10个型煤作为试验试样，6.3称量试样质量,计算出单个型煤的平均质量。7测定步骗
7.1将型煤试样均匀地放入2～4个柑锅中，盖好埚盖。7.2将马弗炉预先加热到850，打开炉门，迅速将甘蜗放入温区，立即关上炉门并计耐，准确加热30min。地埚放人后，要求炉温在8mit内恢复至（8元0=15)℃，并恒温，否则此次试验作废。7.3从马弗炉中取出圾,冷却至室温。7.4取出型煤.逐个置十规定的试验机的施力面中心位置J:.以10mm/min～15mm/min的均勾位移速度单向施力记录型媒片裂时试验机显示的数值8结果表达
8.1结果计算
以10个型煤媒测定值的算术均值作为组测定值，取两组测定值的算术平均值并修约到整数作为结果.用BIS表示,单位为牛每个(N/个)。8.2试验报告
试验报告应包括以下内穿：
）热强度的结果：www.bzxz.net
b）加热后型煤的完好状况：
e）型煤受压状态(变压面）：点压、线压或面压：d）型煤的平均质量：
é）试验中出现的其他异常情况9方法的精密度
热强度两饮重复测定继果的差值不得超过其平均值的10%，2
中华人民共和国媒炭
行业标准
工业型煤热强度测定方法
MT/T 1073—2008
操浆工业出版社出版
1北东市朔阳区寺药届35号10012H2网:www-Eiph,com,『n
煤炭工业出版社印刷
新华书店北京发行所
开李850mmx1230m1/16
学数千字
印数一
2000年1月第上版
印张2
2000 年1 月第 1 次印刷
5020 : 411
社内编号(1336
版权所有
定价10.09
连者必究
本书如有缺页,倒页,说页等质盘问题,本社负责调换
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
