ICS07.060
中华人民共和国气象行业标准
QX/T50—2007
地面气象观测规范
第6部分：空气温度和湿度观测
Specifications for surface meteorological observationPart6: Measurement of air temperature and humidity2007-06-22发布
气象局
中國国
2007-10-01实施

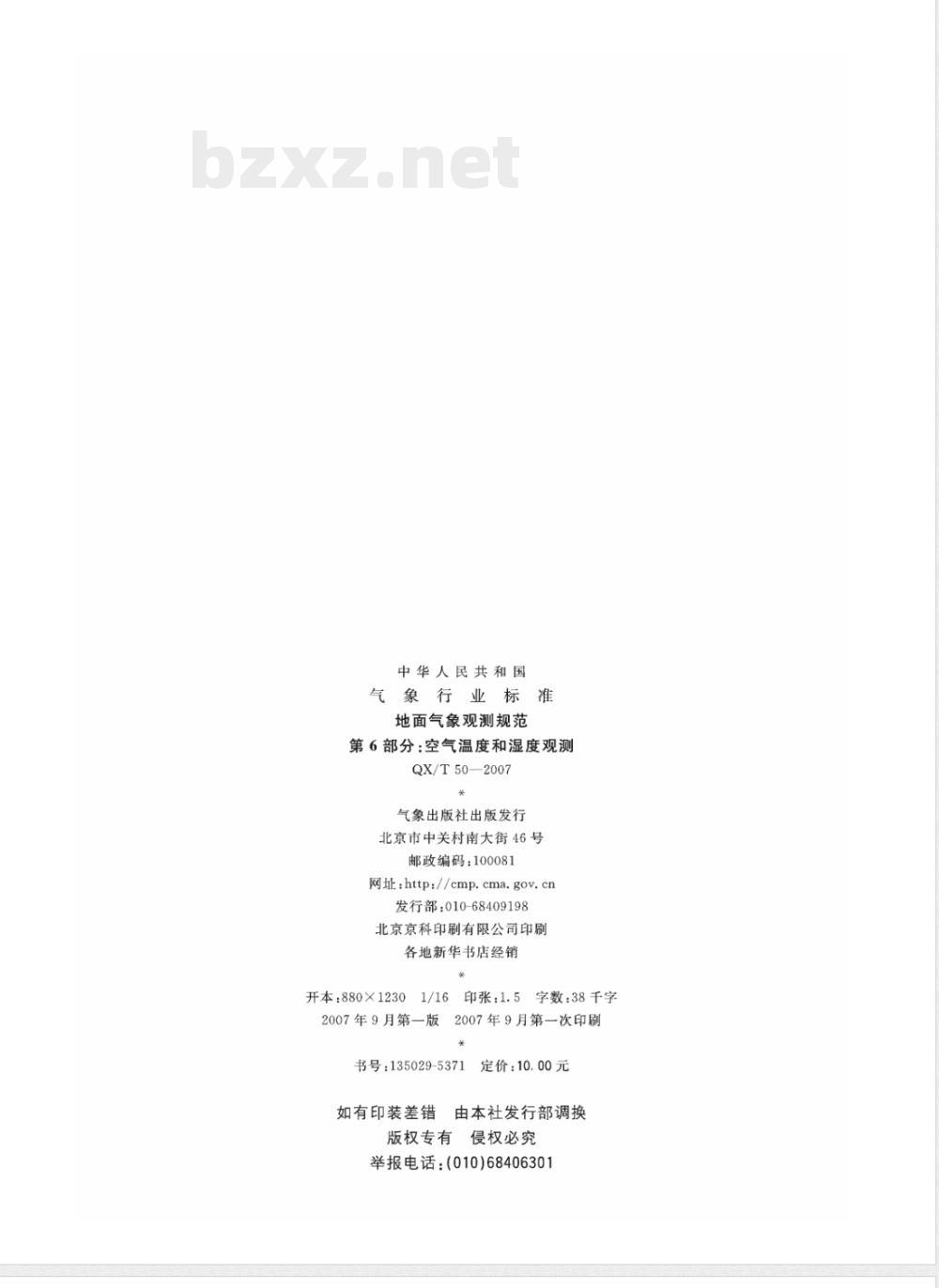

中华人民共和国
气象行业标
地面气象观测规范
第6部分：空气温度和湿度观测
QX/T50—2007
气象出版社出版发行
北京市中关村南大街46号
邮政编码：100081
网址：http：//cmp.cma.gov.cn发行部：010-68409198
北京京科印刷有限公司印刷
各地新华书店经销
开本：880×1230
01/16印张：1.5
学数：38千学
2007年9月第一版
2007年9月第一次印刷
书号：135029-5371
如有印装差错
定价：10.00元
由本社发行部调换
版权专有
侵权必究
举报电话：010)68406301
规范性引用文件
术语和定义
观测的一般要求
干湿球温度表观测
干湿球温度表
干湿球温度表安装
湿球纱布包扎
观测和记录
最高温度表观测
观测和调整
最低温度表观测
观测和调整
防辐射装置
百叶箱
防辐射罩
温度计观测
观测和记录
铂电阻温度传感器
安装与维护
毛发湿度表观测
通则·
观测和记录
QX/T50—2007
QX/T50—2007
毛发湿度表订正图
维护。
湿度计观测
安装·
观测和记录
日最小相对湿度的挑选方法
维护。
湿敏电容湿度传感器
结构原理
安装与维护。
通风干湿球传感器
结构原理
安装与维护..
通风干湿表
结构原理·
观测和记录·
维护与检查
附录A（规范性附录）湿度参量的计算公式A.1
饱和水汽压
水汽压
相对湿度
露点温度
附录B（规范性附录）毛发湿度表（计）的订正图B.1
订正图的制作方法
订正图的制作要求
判断订正图能否使用的原则
备份毛发湿度表订正图
自动站的毛发湿度表订正图
微机编制毛发湿度表（计）订正图参考文献
干湿表系数表
《地面气象观测规范》系列标准为二十二个部分：第1部分：总则；
第2部分：云的观测；
第3部分：气象能见度观测；
第4部分：天气现象观测；
第5部分：气压观测；
第6部分：空气温度和湿度观测；第7部分：风向和风速观测；
第8部分：降水观测；
第9部分：雪深与雪压观测；
第10部分：蒸发观测；
第11部分：辐射观测；
第12部分：日照观测；
第13部分：地温观测；
第14部分：冻土观测；
第15部分：电线积冰观测；
第16部分：地面状态观测；
第17部分：自动气象站观测；
第18部分：月地面气象记录处理和报表编制；第19部分：月气象辐射记录处理和报表编制：第20部分：年地面气象资料处理和报表编制；第21部分：缺测记录的处理和不完整记录的统计：第22部分：观测记录质量控制。本部分的附录A、附录B为规范性附录。本部分由中国气象局监测网络司提出。本部分由中国气象局政策法规司归口。本部分起草单位：中国气象局大气探测技术中心、湖北省气象局。本部分主要起草人：沙奕卓、杨志彪、马舒庆、陈永清、王经业、涂满红、毛成忠。QX/T50-2007
QX/T50—2007
QX/T50—2007
为了保证地面气象观测记录的代表性、准确性和比较性，便于资料的国际、国内交换及共享和使用，应统一我国地面气象观测技术要求。主要依据的国内文件是《地面气象观测规范》（中国气象局，2003）及有关补充文件。参考的国际文件是《GuidetoMeteorological InstrumentsandMethodsof Observation(Seventhedition）》（WMONo.8)和《ManualontheGlobalObservingSystem》(WMO,2oo3)。本部分是QX/T50—2007，其他部分同时发布。本部分为首次发布。
1范围
地面气象观测规范
第6部分：空气温度和湿度观测
本部分规定空气温度和湿度的观测、计算、极值挑选方法和观测仪器的技术要求。本部分适用于地面气象观测和其他气象观测中对空气温度和湿度的观测2规范性引用文件
QX/T50—2007
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。本标准其他部分适用于本部分。
GB/T87471988
QX/T5—2001
QX/T24—2004
QX/T25—2004
QX/T272004
QX/T28—2004
3术语和定义
气象用玻璃液体温度表
木制百叶箱
气象用铂电阻温度传感器
铂电阻电动通风干湿表传感器
毛发湿度计
双金属温度计
本部分采用下列术语和定义。
airtemperature
空气温度
表示空气冷热程度的物理量，简称气温。注：地面气象观测中测定的是离地面1.50m高度处的气温。3.2
airhumidity
空气湿度
表示空气中的水汽含量和潮湿程度的物理量，简称湿度。注：地面气象观测中测定的是离地面1.50m高度处的湿度。3.3
Evapourpressure
水汽压
空气中水汽部分作用在单位面积上的压力。3.4
饱和水汽压saturationvapourpressure一定的温度和气压下，湿空气达到饱和时的水汽压。3.5
relativehumidity
相对湿度
空气中实际水汽压与当时气温下的饱和水汽压之比。1
QX/T50—2007
露点温度dew-pointtemperature空气在水汽含量和气压不变的条件下，降低气温达到饱和时的温度3.7
最高气温maximumairtemperature一定时段内气温的最高值。
最低气温minimumairtemperature一定时段内气温的最低值。
最小相对湿度minimumrelativehumidity一定时段内相对湿度的最小值。4观测的一般要求
4.1气温
a）人工观测时，应定时观测气温，日最高、日最低气温，配有温度计的气象观测站应做气温的连续记录；
自动观测时，测定每分钟、每小时气温，记录每小时最高、最低气温及其出现时间；e）气温记录均以摄氏度（℃)为单位，取1位小数；出现时间应为时和分，各取两位，高位不足时前面补“0”。d）
4.2湿度
湿度测定包括水汽压、相对湿度、露点温度，水汽压以百帕（hPa）为单位，相对湿度以百分数（%）表示，露点温度以摄氏度（℃）为单位：水汽压和露点温度均取1位小数，相对湿度取整数；b）人工观测时，应定时观测水汽压、相对湿度、露点温度，配有湿度计的气象观测站应做相对度的连续记录，并挑选日最小值：e）
自动观测时，测定每分钟、每小时相对湿度或露点温度，记录每小时最小相对湿度及其出现时间，使用附录A公式计算求得水汽压和露点温度或相对湿度；d)
出现时间应为时和分，各取两位，高位不足时前面补“0”；e)
使用干湿球温度表测定湿度时，通过观测干湿球温度，使用附录A公式计算求得水汽压、相对湿度和露点温度。
5干湿球温度表观测
5.1干湿球温度表
干湿球温度表是用于测定空气的温度和湿度的仪器。它由两支型号完全一样的温度表组成，其中包扎纱布后的温度表为湿球温度表。温度表是根据水银（酒精）热胀冷缩的特性制成的，分感应球部、毛细管、刻度磁板、外套管四个部分。5.2于湿球温度表安装
千湿球温度表应安装在百叶箱内。百叶箱底板中心安装温度表支架，干、湿球温度表垂直悬挂在支架两侧的环内，球部向下，干球在东，湿球在西，球部中心距地面1.50m。湿球温度表球部包扎专用纱布，其下部浸到带盖的水杯内。杯口距湿球温度表球部约3cm，杯中盛蒸馏水，供湿润湿球纱布用。5.3湿球纱布包扎
湿球包扎纱布时，要把湿球温度表从百叶箱内拿出，先把手洗干净，再用清洁的水将温度表的感应部分洗净，然后将长约10cm的新纱布在蒸馅水中浸湿，使上端平贴无绪折地包卷在感应球部上（包卷2
QX/T50—2007
纱布的重叠部分不应超过球部圆周的1/4）；包好后，用纱线把高出感应部分上面的纱布扎紧，再把感应部分下面的纱布紧靠着球部扎好，但不应扎得过紧，并剪掉多余的纱线。5.4观测和记录
5.4.1定时观测程序
接干球、湿球温度表，最低温度表酒精柱，毛发湿度表，最高温度表，最低温度表游标次序读数，调整最高、最低温度表，温度计和湿度计读数并做时间记号。5.4.2正常观测
各种温度表读数要准确到0.1℃。温度在0℃以下时，应加负号（一”）。读数记人观测薄相应栏内，并按所附检定证进行器差订正。如示度超过检定证范围，则以该检定证所列的最高（或最低）温度值的订正值进行订正。
温度表读数时应注意：
a）观测时应保持视线和水银柱顶端齐平，以避免视差；读数动作应迅速，应尽量缩短停留时间，不应对着温度表呼吸，并且头、手和灯等不应接近球b)
部，避免影响温度示度：
应复读，避免发生误读或颠倒零上、零下的差错，c)
5.4.3溶冰观测
5.4.3.1溶冰处理
当湿球纱布冻结后，应及时从室内带一杯蒸馏水对湿球纱布进行溶冰，待纱布变软后，在球下部2mm～3mm处剪断，然后把湿球温度表下的水杯从百叶箱内取走，以防水杯冻裂气温在一10.0℃或以上湿球纱布结冰时，观测前应进行湿球溶冰。溶冰用的水温不可过高，相当于室内温度，能将湿球冰层溶化即可。将湿球球部浸人水杯中把纱布充分浸透，使冰层完全溶化。应从湿球温度示值的变化情况可判断冰层是否完全溶化。然后把水杯移开，用杯沿将聚集在纱布头的水滴除去。溶冰时间参照下述情况灵活掌握：a）当风速、湿度中常时，在观测前30min左右进行；b）
湿度很小，风速很大时，在观测前20min内进行；c）湿度很大，风速很小时，在观测前50min左右进行。若每小时一次温、湿度观测，在冬季里湿度大、风速小的情况下，由于冰面蒸发很小，溶冰一次，可进行几次观测。
5.4.3.2观测记录
读取干湿球温度表的示值时，应先看湿球示度是否稳定，达到稳定不变时才能进行读数和记录；a)
若湿球示度不稳定，说明是溶冰不恰当·湿球不能读数·只记录干球温度：湿度记录按如下方法处理1）若在定时观测正点前湿球温度能够稳定，则需补测干湿球温度值，并用此值作为气温和湿度的正式记录；
若定时观测正点前湿球温度仍不能稳定，则相对湿度改用毛发湿度表或湿度计测定（需按规定作相应订正），水汽压、露点温度用干球温度和相对湿度计算得到；如无毛发湿度表（计）或按规定冬季不需要编制订正图的气象站，应在正点后补测干、湿球3）
温度。
5.4.4低温下的观测
a）气温在一10.0℃以下时，停止观测湿球温度，改用毛发湿度表或湿度计测定湿度；但在冬季偶有儿次气温低于一10.0℃的地区，仍可用干、湿球温度表进行观测：b）气温在一36.0℃以下时，改用酒精温度表观测气温，酒精温度表应按干球温度表的安装要求事先挂在干球温度表旁边，如果没有备用的酒精温度表，可用最低温度表酒精柱的示度来测定空气温度。
QX/T50—2007
5.4.5湿度参量的计算
水汽压、相对湿度、露点温度按附录A的公式计算得出，人工查算由《湿度查算表》查得；a)
在非结冰季节湿度很大或有雾时，出现湿球温度略高于干球温度时（指经仪器差订正后的数值），这时球温度应作为与干球温度同值，进行湿度计算。5.5维护
应注意保持干湿球温度表的正常状态，如发现温度表内刻度磁板破损，毛细管内有水银滴、黑色沉淀的氧化物或水银柱中断等情况，应同时更换或报废；干球温度表应经常保持清洁、干燥，观测前巡视设备和仪器时，如发现干球上有灰尘或水，应立b)
即用干净的软布轻轻拭去；
湿球纱布应保持清洁、柔软和湿润，一般应每周换1次，遇有沙尘天气，湿球纱布上明显沾有灰e
尘时，应立即更换；
在海岛、矿区或烟尘多的地方，湿球纱布容易被盐、油、烟尘等污染，应缩短更换纱布的期限；d)
e）水杯中的蒸馏水要时常添满，保持洁净，一般每周更换1次。6最高温度表观测
6.1构造
最高温度表的构造与一般温度表不同，它的感应部分内有一玻璃针，伸人毛细管，使感应部分和毛细管之间形成一窄道。当温度升高时，感应部分的水银体积膨胀，挤人毛细管：而温度下降时，毛细管内的水银，由于通道窄不能缩回感应部分，因而能指示出上次调整后这段时间内的最高温度。6.2安装
最高温度表应安装在温度表支架下横梁的一对弧形钩上，感应部分向东稍向下倾斜。高出干湿球温度表球部3cm。
6.3观测和调整
6.3.1观测
最高温度表每天20时观测一次，读数记人观测薄中，观测后进行调整。观测时，若温度表的水银柱有上滑现象，应稍稍抬起温度表的顶端，使水银柱回到正常的位置，然后再读数。
最高温度表断柱时，应稍稍抬起温度表的项端使其连接在一起。若不能恢复，则减去断柱的数值作为读数，并及时进行修复或更换。有关情况要在观测薄的备注栏注明。气温在一36.0℃以下时，停止最高温度表的观测，记录从缺，并在观测筹的备注栏注明。6.3.2调整
用手握住表身，感应部分向下，臂向外伸出约30°，用大臂将表前后甩动，甩动方向与刻度磁板a)
面平行，毛细管内水银就可以下落到感应部分，使示度接近于当时的干球温度；b)
调整时，动作应迅速，尽量避免阳光照射，手不应接触感应部分：不应甩动到使感应部分向上的程度，以免水银柱滑上又甩下，撞坏窄道：e）
调整后，把表放回到原来的位置上时，先放感应部分，后放表身，6.3.3维护
同干球温度表；
在温度下降时，最高温度表的水银柱有时也会回缩到感应部分，遇到这种情况，应立即换用备份表，报废该故障表。
7最低温度表观测
7.1构造
最低温度表的感应液是酒精，它的毛细管内有一哑铃形游标。4
QX/T502007
当温度下降时，酒精柱便相应下降，由于酒精柱顶端表面张力作用，带动游标下降；当温度上升时，酒精膨胀，酒精柱经过游标周围慢慢上升，而游标仍停在原来位置上。7.2安装
最低温度表水平地安装在温度表支架下横梁下面一对弧形钩上，感应部分向东，低于最高温度表1cm。
7.3观测和调整
7.3.1观测
每关在20时观测一次，读数记入观测薄相应栏中，观测后调整温度表。观测最低温度示度时，视线应平直地对准游标离感应部分的远端位置：观测酒精柱示度时，视线应平直地对准酒精项端凹面中点（即最低点）的位置。当在观测读数发现最低温度表酒精柱中断时，最低温度记录做缺测处理，并在观测薄的备注栏注明；该表应及时修复或更换。
7.3.2调整
抬高温度表的感应部分，表身倾斜，使游标回到酒精柱的顶端。7.3.3读数的补充订正
在每月的1一5日20时应读取最低温度表酒精柱的示度与干球温度表的示度，用经仪器差订正后的干球温度值减去经仪器差订正后的最低温度表酒精柱值，并计算该5日的平均差值。如果平均差值0.5℃时，该最低温度表可以使用，以后的读数也不进行补充订正；若平均差值>0.5℃，应撤换最低温度表，并将平均差值订正到该5天的逐日最低温度值上。凡中途换用了最低温度表，在换用后的前5关内，也应参照上述规定进行最低温度表的比较观测。7.4维护
a）在移运和存放最低温度表时，宜将表身直立放置，感应部分向下，并避免高温及震动，以免酒精柱蒸发和中断；
有时由于搬运和调整不当，或者毛细管内一部分酒精被蒸发后凝结于管顶，或者因为毛细管内酒精柱上端有残留气体，使酒精柱有断柱时，可用甩动、加热、撞击等方法进行修复。8防辐射装置
8.1百叶箱
8.1.1概述
用于安装各种温、湿度测量仪器。其作用是防止太阳对仪器的直接辐射和地面对仪器的反射辐射，保护仪器免受强风、雨、雪等的影响，并使仪器感应部分有适当的通风，能真实地感应外界空气温度和湿度的变化。
8.1.2结构
百叶箱通常由木质和玻璃钢两种材料制成，箱壁两排叶片与水平面的夹角约为45°，呈“人字形，箱底为中间一块稍高的三块平板，箱顶为两层平板，上层稍向后倾斜木制百叶箱分为大小两种：小百叶箱内部高537mm、宽460mm、深290mm，用于安装干球和湿球温度表，最高、最低温度表，毛发湿度表；大百叶箱内部高612mm、宽460mm、深460mm，用于安装温度计、湿度计或铂电阻温度传感器和湿敏电容湿度传感器。玻璃钢百叶箱内部高615mm、宽470mm、深465mm。百叶箱的内外部分应为白色。
8.1.3安装
百叶箱应水平地固定在一个特制的支架上。支架应牢固地固定在地面或埋入地下，顶端约高出地面125cm；理人地下的部分，要涂防腐油。架子可用木材、角铁或玻璃钢制成，也可用带底盘的钢制柱5
