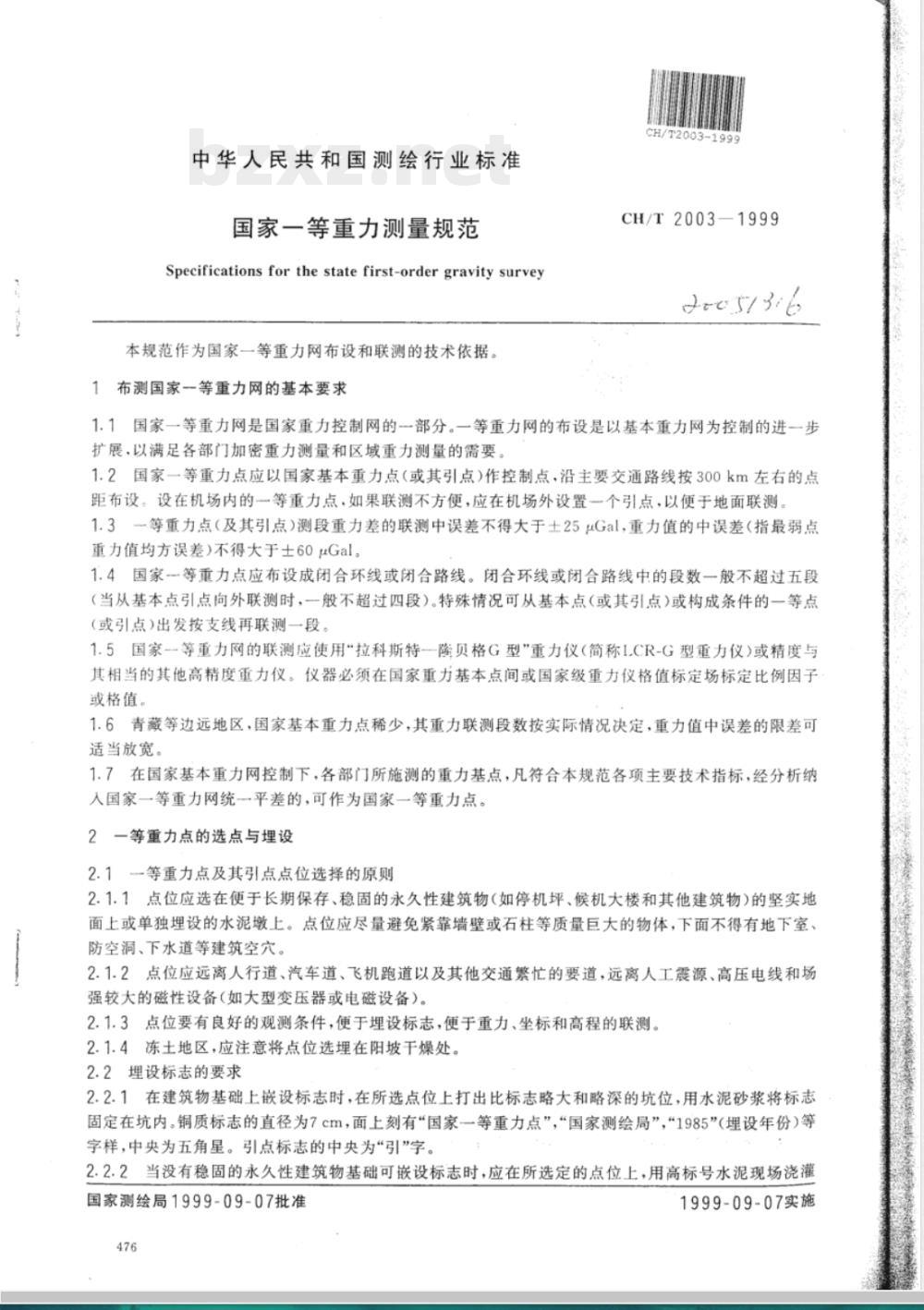

【测绘行业标准(CH)】 国家一等重力测量规范

中华人民共和国测绘行业标准
国家一等重力测量规范
Specifications for the state first-order gravity survey本规范作为国家一等重力网布设和联测的技术依据1布测国家一等重力网的基本要求CH/T2003-1999
CH/T2003-1999
d05136
1.1国家一等重力网是国家重力控制网的一部分。一等重力网的布设是以基本重力网为控制的进一步扩展.以满足各部门加密重力测量和区域重力测量的需要，1.2国家一等重力点应以国家基本重力点（或其引点）作控制点，沿主要交通路线按300km左右的点距布设，设在机场内的一等重力点，如果联测不方便，应在机场外设置一个引点，以便于地面联测1.3一等重力点（及其引点）测段重力差的联测中误差不得大于士25μGal，重力值的中误差（指最弱点重力值均方误差）不得大于士60μGal，1.4国家一等重力点应布设成闭合环线或闭合路线。闭合环线或闭合路线中的段数一般不超过五段（当从基本点引点向外联测时，一般不超过四段）。特殊情况可从基本点（或其引点）或构成条件的一等点(或引点）出发按支线再联测一段。1.5国家--等重力网的联测应使用\拉科斯特-一降贝格G型”重力仪（简称I.CR-G型重力仪）或精度与其相当的其他高精度重力仪。仪器必须在国家重力基本点间或国家级重力仪格值标定场标定比例因子或格值。
1.6青藏等边远地区，国家基本重力点稀少，其重力联测段数按实际情况决定·重力值中误差的限差可适当放宽，
1.7在国家基本重力网控制下，各部门所施测的重力基点，凡符合本规范各项主要技术指标，经分析纳人国家一等重力网统一平差的，可作为国家一等重力点。2一等重力点的选点与理设
2.1一等重力点及其引点点位选择的原则2.1.1点位应选在便于长期保存、稳固的永久性建筑物（如停机坪、候机大楼和其他建筑物）的坚实地面上或单独埋设的水泥墩上。点位应尽量避免紧靠墙壁或石柱等质量巨大的物体，下面不得有地下室、防空洞、下水道等建筑空穴。
2.1.2点位应远离人行道、汽车道、飞机跑道以及其他交通繁忙的要道，远离人工震源、高压电线和场强较大的磁性设备（如大型变压器或电磁设备）。2.1.3点位要有良好的观测条件，便于理设标志，便于重力、坐标和高程的联测。2.1.4冻土地区，应注意将点位选理在阳坡干燥处。2.2理设标志的要求
2.2.1在建筑物基础上嵌设标志时，在所选点位上打出比标志略大和略深的坑位，用水泥砂浆将标志固定在坑内。铜质标志的直径为7cm，面上刻有“国家一等重力点”，“国家测绘局”，“1985”（埋设年份）等字样，中央为五角星。引点标志的中央为“引”字。2.2.2当没有稳固的永久性建筑物基础可嵌设标志时，应在所选定的点位上，用高标号水泥现场浇灌国家测绘局1999-09-07批准
1999-09-07实施
CH/T2003-1999
和埋设混凝土标石，其规格为：顶面1m×1m，底面1.1m×1.1m，高0.8m。标石面必须水平，高出地面约10cm（若标石埋设在场院内.标石面可与地面齐平），并在标石面上用字模压字（见附录K（补充件）），字上涂以红漆，标石面中心嵌入标志，标志面与标石面齐平。2.2.3嵌人或埋设标志时-应使\国家一等重力点”字头向北（标石、标志均用指北针标定）。2.2.4当点位与原1957年测定的重力控制点（简称57网点）或其他部门的重力基点重合时，点位必须符合2.1.1.2.1.2，2.1.3条的要条。如符合上述技术规定，经实地察看标石完好，标石尺寸不小于0.7m×0.7mX0.5m，可在已埋的标石上嵌入标志；若原标石已嵌有标志，则在其标志旁嵌人国家一等点标志（两标点中心距离不得大于15cm）。否则应重新选点埋石。2.3选埋工作结束后应上交的资料2.3.1一等重力点点之记（引点、被利用的57网点及其他部门的重力基点必须重新绘制点之记）.其内容包括（点之记格式见附录K（补充件））：a.
点名：当新点和57网点重合时，沿用旧点名；当57网点不符合现行规定或点位被破坏不能重合而另选新点时.则在原点名后注以（新）字，以示区别，如西昌（新）；b.
等级；
坐标、高程及其来源；
点位所在地、受托单位和保管（联系）人：点位略图（埋设标石时应绘制标石平面图和标石断面图）；点位说明：在永久性建筑物地面嵌人铜标志时，必须写明建筑物所属单位的名称；点位交通略图；
联测路线、观测单位及说明中的第1点由观测单位填写。照片资料。一等重力点及其引点的点之记上必须附有点位的近景和远景照片。照片不得小于5.0cm×5.0cm（或4.0cm×6.0cm），并在照片上用箭头等标出点位。2.3.3刺量坐标所用的地形图及记录。2.3.4委托保管书。选埋工作结束后，必须向所在单位办理委托保管手续；被利用的57网点及其他部门的重力基点，在近三年内若已办理过委托保管，则可不再办理。3LCR-G型重力仪的检验、调整和维护3.1为了确保重力仪的最佳工作状态，作业前及作业期间要定期（至少每月一次或长距离搬运后）对重力仪进行下列检验和调整：
3.1.1光学位移灵敏度的测定与调整，见附录B（补充件）。正确的光学位移灵敏度为读数轮每转一圈（即100分划，约1000μGal)相应于9～11个视场刻度小分划。如果光学位移灵敏度不在8～12个小分划之间，则应进行调整。3.1.2正确读数线的检验与调整，亦称最小倾斜灵敏度位置的测定，见附录C（补充件）。仪器说明书通常载明光学读数零位线，当与测定的不一致时，应进行调整。3.1.3横水准器的检验与调整，见附录D（补充件）。3.1.4电子读数零位和检流计零位的检验与调整，见附录E（补充件）。3.1.5电子灵敏度的测定与调整，见附录F（补充件）。电子灵敏度值一般宜在10~20mV/100μGal之间（当滤波器的衰减倍数为20倍时），而不应低于.10mV/100μGal。
3.1.6光学位移线性度的检验，见附录G（补充件）。3.1.7电子读数线性度的检验，见附录H（补充件）。3.2作业前重力仪比例因子的标定3.2.1为了以统一的尺度进行野外概算，LCR-G型重力仪比例因子应在下列基本点间选定段差，进行477
CH/T2003-1999

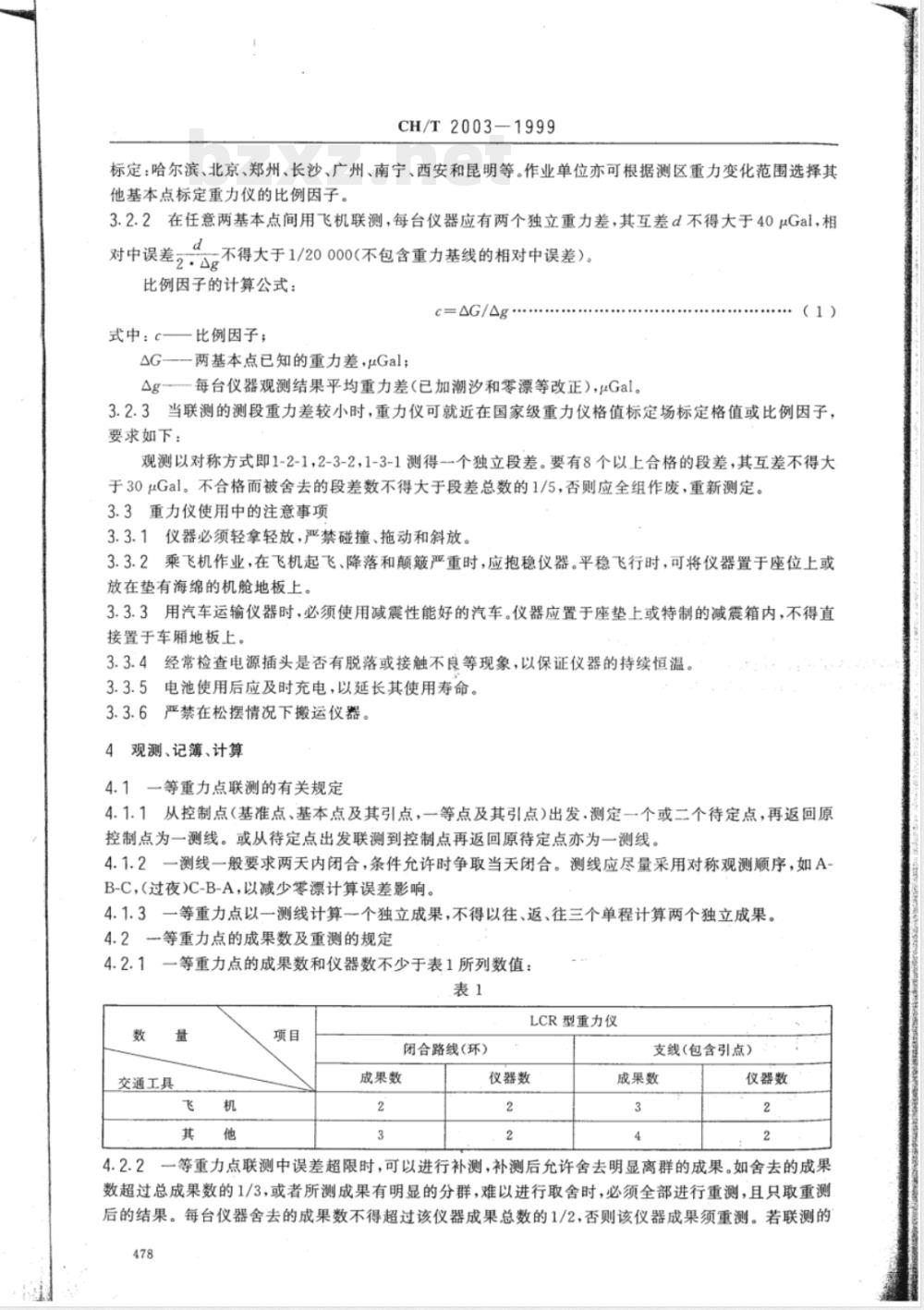

标定：哈尔滨、北京、郑州、长沙、广州、南宁、西安和昆明等。作业单位亦可根据测区重力变化范围选择其他基本点标定重力仪的比例因子。3.2.2在任意两基本点间用飞机联测，每台仪器应有两个独立重力差，其互差d不得大于40μGal.相对中误差2.g
不得大于1/20000（不包含重力基线的相对中误差）。比例因子的计算公式：
c=AG/Ag
式中：C——比例因子；
AG—两基本点已知的重力差·μGal；Ag—每台仪器观测结果平均重力差（已加潮汐和零漂等改正），μGal。（1）
3.2.3当联测的测段重力差较小时，重力仪可就近在国家级重力仪格值标定场标定格值或比例因子，要求如下：
观测以对称方式即1-2-1，2-3-2，1-3-1测得个独立段差。要有8个以上合格的段差，其互差不得大于30μGal。不合格而被舍去的段差数不得大于段差总数的1/5，否则应全组作废，重新测定。3.3重力仪使用中的注意事项
3.3.1仪器必须轻拿轻放，严禁碰撞、拖动和斜放。3.3.2乘飞机作业，在飞机起飞、降落和颠簸严重时，应抱稳仪器。平稳飞行时，可将仪器置于座位上或放在垫有海绵的机舱地板上。
3.3.3用汽车运输仪器时，必须使用减震性能好的汽车。仪器应置于座垫上或特制的减震箱内，不得直接置于车厢地板上
3.3.4经常检查电源插头是否有脱落或接触不良等现象，以保证仪器的持续恒温。电池使用后应及时充电，以延长其使用寿命。3.3.5
严禁在松摆情况下搬运仪器。
4观测、记薄、计算
4.1一等重力点联测的有关规定
4.1.1从控制点（基准点、基本点及其引点，一等点及其引点）出发.测定一个或二个待定点，再返回原控制点为一测线。或从待定点出发联测到控制点再返回原待定点亦为一测线。4.1.2一测线一般要求两天内闭合，条件允许时争取当天闭合。测线应尽量采用对称观测顺序，如AB-C,(过夜)C-B-A，以减少零漂计算误差影响。4.1.3一等重力点以一测线计算一个独立成果，不得以往、返、往三个单程计算两个独立成果。4.2一等重力点的成果数及重测的规定4.2.1一等重力点的成果数和仪器数不少于表1所列数值：表1
交通工具
闭合路线(环)
成果数
LCR型重力仪
支线（包含引点）
夜器数
成果数
仪器数
4.2.2一等重力点联测中误差超限时，可以进行补测，补测后允许舍去明显离群的成果。如舍去的成果数超过总成果数的1/3，或者所测成果有明显的分群，难以进行取舍时，必须全部进行重测，且只取重测后的结果。每台仪器舍去的成果数不得超过该仪器成果总数的1/2、否则该仪器成果须重测。若联测的478
CH/T2003-1999
仪器数多于规定的仪器数，在不违背总成果的取舍原则下，可舍去多余仪器的全部成果。4.2.3一等重力点形成闭合条件时，其闭合差不得大于（2)式；闭合差超限时，应分析原因，重测有关的测段。
0=2MVn
式中：M—一等重力点联测中误差（规定的限差）；n—联测段数。
4.3观测前的准备工作
4.3.1至少应在观测前24h使重力仪通电恒温。作业时，应保持重力仪恒温。观测前必须提前30min切断充电器电源，换接电池电源。（2）
4.3.2电池的电压不得低于11.5V.否则应及时更换电池。更换电池必须在一天的出测前30min进行，一般不得在测线进行的中途更换电池。中途必须更换电池时，须在观测前30min进行。4.3.3检查光学读数系统和水准器及仪器照明装置是否正常。4.3.4检查应携带的设备、文件、资料是否齐全。4.3.5静置的仪器，观测前必须晃动5min以上，或置于汽车上行驶3min以上。4.4作业小组应携带的设备和资料a.
仪器及置平底盘；
水银温度计二支，精度为0.5C（一支作为备用）；空盒气压计一个（分高原和平原二种，须根据测区需要选择），必须在检定有效期内，并应有检定证书及改正值表；
充电机、每台仪器一台：
滤波盒，每台仪器一台、小组应考虑备用；三位半数字电压表（毫伏表），每台仪器一只；电池（仪器本身配属），每台仪器两块；电子手表，每台仪器一块；
直尺把：
地质罗盘一个；
手电筒一个；
太阳伞一把；
小型电工工具、尖嘴钳、活动扳手、各种改锥及各类型的接线板、插头、花线、绝缘胶布等；手簿、点之记及潮汐改正用表（若潮汐改正自已计算，则应配有输好程序的计算器及各测点的概略经纬度）；
仪器的出厂格值表一份；
照相机一架；
公函、证件等。
4.5到达测站后的工作程序
4.5.1清理场地，便于安置仪器及消除不安全因素。4.5.2将仪器小心提出仪器箱，轻轻置于底盘上，用指北针标定仪器，使横水准器和磁北方向平行，并使仪器大致水平。仪器尽量靠近标志。4.5.3如用电子零位读数法（以下简称电子读数），先将电压表旋纽置于正确挡位（一般为200mV），然后插入滤波盒，检查无误后，将滤波盒插头插人仪器的信号输出插口。4.5.4精确整平仪器。外界光线太暗时，可打开照明灯（用毕及时关闭）。为使各测站仪器高基本一致，整平仪器时尽量先利用底盘使仪器气泡基本居中；用脚螺旋精确整平时，应保持仪器左前方的脚螺旋在一条测线内不动。
CH/T2003-1999

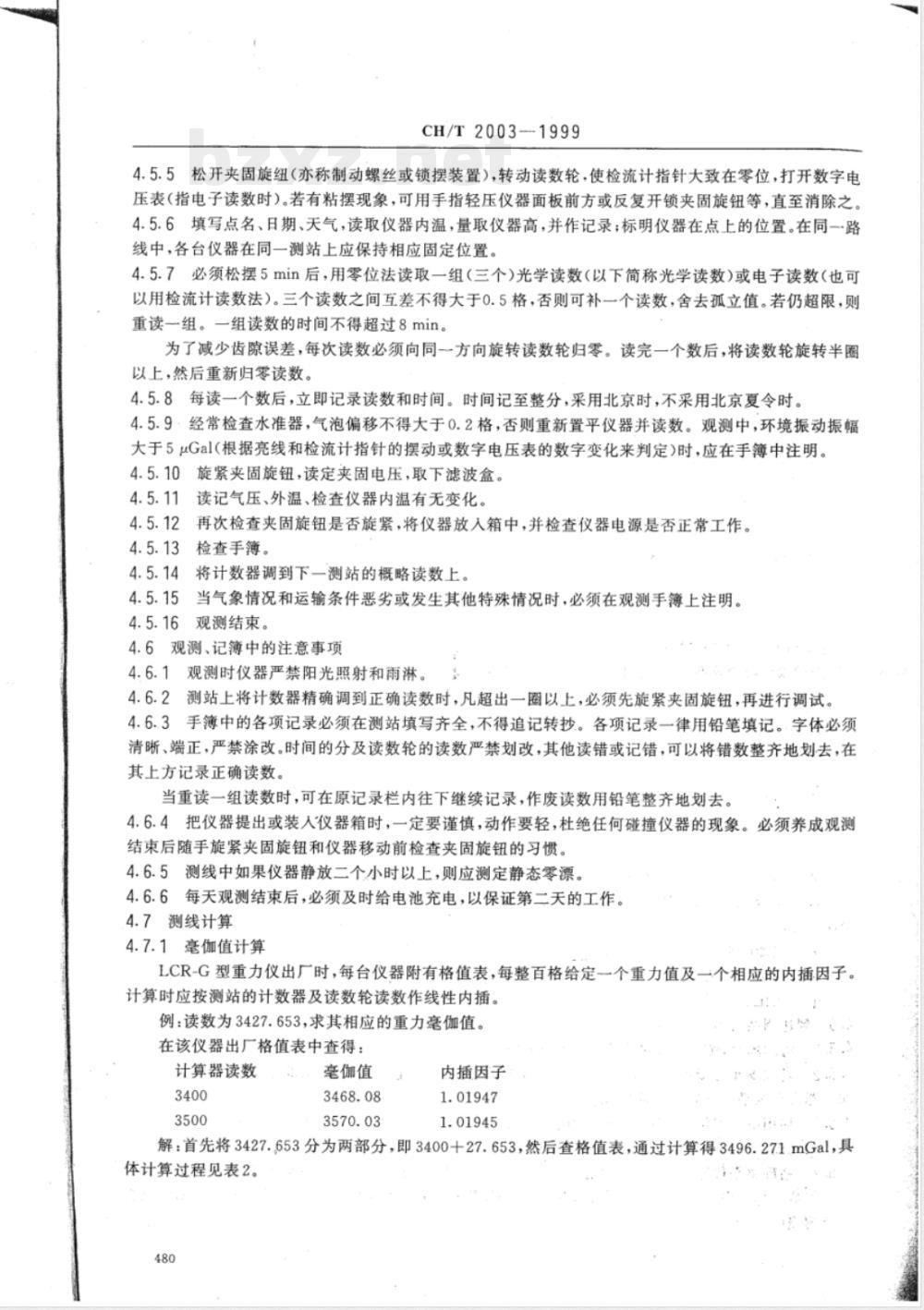

4.5.5松开夹固旋纽（亦称制动螺丝或锁摆装置），转动读数轮·使检流计指针大致在零位，打开数字电压表（指电子读数时）。若有粘摆现象，可用手指轻压仪器面板前方或反复开锁夹固旋钮等，直至消除之。4.5.6填写点名、日期、天气，读取仪器内温，量取仪器高，并作记录：标明仪器在点上的位置。在同一路线中，各台仪器在同一测站上应保持相应固定位置。4.5.7必须松摆5min后，用零位法读取一组（三个）光学读数（以下简称光学读数）或电子读数（也可以用检流计读数法）。三个读数之间互差不得大于0.5格，否则可补一个读数，舍去孤立值。若仍超限，则重读一组。一组读数的时间不得超过8min。为了减少齿隙误差，每次读数必须向同一方向旋转读数轮归零。读完一个数后，将读数轮旋转半圈以上，然后重新归零读数。
4.5.8每读一个数后，立即记录读数和时间。时间记至整分，采用北京时，不采用北京夏令时。4.5.9经常检查水准器，气泡偏移不得大于0.2格，否则重新置平仪器并读数。观测中，环境振动振幅大于5μGal(根据亮线和检流计指针的摆动或数字电压表的数字变化来判定）时，应在手薄中注明。4.5.10
旋紧夹固旋钮，读定夹固电压，取下滤波盒。读记气压、外温、检查仪器内温有无变化。再次检查夹固旋钮是否旋紧，将仪器放入箱中，并检查仪器电源是否正常工作。检查手薄。
将计数器调到下一测站的概略读数上。当气象情况和运输条件恶劣或发生其他特殊情况时，必须在观测手簿上注明。观测结束。
4.6观测、记薄中的注意事项
观测时仪器严禁阳光照射和雨淋。测站上将计数器精确调到正确读数时，凡超出一圈以上，必须先旋紧夹固旋钮，再进行调试。4.6.3手薄中的各项记录必须在测站填写齐全，不得追记转抄。各项记录一律用铅笔填记。字体必须清晰、端正，严禁涂改。时间的分及读数轮的读数严禁划改，其他读错或记错，可以将错数整齐地划去，在其上方记录正确读数。
当重读一组读数时，可在原记录栏内往下继续记录，作废读数用铅笔整齐地划去。4.6.4把仪器提出或装入仪器箱时，一定要谨慎，动作要轻，杜绝任何碰撞仪器的现象。必须养成观测结束后随手旋紧夹固旋钮和仪器移动前检查夹固旋钮的习惯。4.6.5测线中如果仪器静放二个小时以上，则应测定静态零漂。4.6.6每天观测结束后，必须及时给电池充电，以保证第二天的工作。4.7测线计算
4.7.1毫伽值计算
LCR-G型重力仪出厂时，每台仪器附有格值表，每整百格给定一个重力值及一个相应的内插因子。计算时应按测站的计数器及读数轮读数作线性内插。例：读数为3427.653，求其相应的重力毫伽值。在该仪器出厂格值表中查得：
计算器读数
毫伽值
内插因子
解：首先将3427.653分为两部分，即3400+十27.653，然后查格值表，通过计算得3496.271mGal，具体计算过程见表2。
计数器读数
CH/T2003--1999
计算过程
1.01947×27.653
4.7.2潮汐改正计算
外业计算时潮汐改正8gB采用下式：8gB=8th·G(t)-e
G(t）)=—165.17F()(）(cos*Z—）-1.37F(p)(=）)cosZ(5cosZ—3)-76.08F()(）(cos*Z、)
fc=-4.83+15.73sing-1.59sing
式中：8th——潮汐因子，采用平均值1.16；测站纬度；
相应的毫伽值
（3）
d一测站地心纬度。
计算时以测站的概略经纬度（精确到分）、观测日期、观测时刻为引数，在事先编算好的潮汐改正表中查取；或用上述各引数在给定程序的计算机上直接计算求得4.7.3零漂改正计算
用经过潮汐改正后的毫伽值和观测时间，先计算出零漂率，再按各测站到起始点的时间间隔进行零漂改正计算。
零漂率的计算公式为：
式中：g.gi
两次在起始点！上的观测值（已换算成毫伽值并经潮汐改正）；一两次在i点上的相应观测时间。零漂改正：e=△t·k
相，式中：——起始站与测点站观测时间差。当测线采用对称观测顺序时（如A-B-C-B-A），可分段计算零漂率，进行线性改正。4.7.4重力段差计算
Ag'AB=g\B-g\A
4.式中；AgAs
3精度计算
AgAB=gAB-
点A与点B之间的未乘比例因子时的重力段差；A，B测站上的观测值（已换算成毫伽值并经潮汐改正、零漂改正)：A，B两点的重力段差值；
仪器标定出的比例因子。
重力段差联测中误差的计算公式为：M=士
式中：n-
观测值个数：
（4）
CH/T2003-—1999
V一一两点间重力差观测值的平均值与各观测值之差。4.8.2闭合差计算
闭合路线：0
闭合环线：0=
Ag-（ga-ga)
式中：Ag.各段的重力差；
gA·gB
控制点A，B的重力值。
5一等重力点坐标和高程的测定
5.1一等重力点坐标中误差不得超过士200m，高程中误差不得超过土2m。5.2一等重力点坐标和高程的确定方法5.2.1利用大地点、水准点等已有的坐标、高程数据。5.2.2从地形图上刺量重力点的坐标，地形图的比例尺应大于或等于1/10万。7)
5.2.3野外实地测定。野外实地测定坐标可采用三角交会、低等天文测量等方法。高程测定可采用经纬仪高程导线、等外水准测量等方法。也允许作业单位根据实际情况采用能满足本规范精度要求的其他方法。
6资料整理和成果上交
野外观测成果是各种计算的原始数据，是国家长期保存的重要资料，一切数据、文字记载应正确、清楚、整齐，格式需统一。书写时所用简化字均应以国务院颁布的简化字为准。6.1资料整理工作中的要求
6.1.1外业的各种手薄资料应按年份统一编号。手薄应逐页编号，注明总页数和使用页数。任何一页不得撕毁。
6.1.2各种手薄均按重力点（待定点）的观测顺序编写目录。6.1.3野外观测的一切原始数据和记事项目，必须在现场逐项用铅笔记录在规定格式的手中，严禁凭记忆补记。凡更正错误，应将错字用一横线整齐地划去，并在上方写上正确的数字或文字，不得就字改字或使用橡皮。超限的读数，用横线划去。整测站或整页成果作废，应用红铅笔斜线划去（由左上方至右下方），并注明原因。手簿和计算资料一律不得转抄。在计算机上记录一切原始数据和进行测线计算，其程序必须经过严格检查调试。程序、程序说明等资料应随成果上交。6.1.4最后上交的成果，作业组应进行200%的检查。检查者必须签名或盖章以示负责。并填写检查登记表，随成果上交。
6.2上交的成果及有关技术资料
作业单位在工作结束后应上交下列原始资料：6.2.1仪器检验、调整、比例因子测定等记录及计算资料。6.2.2各种观测手薄、计算手薄、精度计算、重力成果表、成果索引表程序及程序说明等资料：6.2.3重力点点之记（道林纸一份）、委托保管书。6.2.4刺量坐标的地形图，及搜集外单位的坐标、高程资料（各自单独装订成册）。6.2.5外业技术总结、验收报告。482
CH/T2003-1999
附录A
接收新仪器的注意事项
（参考件）
A1凡接收新仪器的单位，应选派具有一定操作经验和理论基础较好的科技人员进行验收。验收人员应事先认真阅读说明书，了解仪器性能，在检验及安装中严格遵守说明书的各项要求。A2验收新仪器的具体事项
A2.1对仪器进口包装进行检查。若发现有损坏，应作好记录，再开箱检查。把仪器从包装箱中取出，检查仪器提箱外表是否有损伤痕迹。如有则应作记录，说明损伤部位，是属擦伤还是碰伤，并分析是属出厂时所有，还是运输途中所致。仪器若有伤痕，在验收时应特别仔细，确实弄清伤痕的来源，做好记录。A2.2按订货合同及清单清点各项附件。LCR-G型重力仪出厂时通常带有下列附件：a.
携带箱一只；
调平底盘一个；
Gel/Cell充供电器一只：
Gel/Cell可充电电池两块：
电池电缆一副：
外接12V电瓶电缆：
水准器调节小螺丝刀一把：
高速摇柄一个：
备用灯泡及保险丝：
附有格值函数表、恒温点、读数线的说明书两本。A2.3将仪器置平于底盘上（取出时应注意其夹固装置是否旋紧），检查各脚螺丝旋转是否灵活均匀，面板上的检流计、水准器、温度计及目镜等处的玻璃有无损伤。A2.4接通电源后检查照明开关是否有效，检查视场、水准器等处是否有适度光照。目镜视场内应清晰、明亮、无霉点杂物。亮线与刻划板应平行。A2.5检套旋紧与旋松夹固旋钮时手感是否灵活，性能是否好（即旋紧时检流计指针应迅速左移并靠住左端）。
A2.6旋转读数轮时应手感均匀、平稳、灵活，无偏心、阻塞、反弹等现象，并应与计数器同步。A2.7仪器恒温后，检查恒温点是否与说明书一致。A2.8通过开、锁摆，正反向转动读数盘等动作观察目镜亮线有无粘摆现象。A2.9检查测量装置性能。用光学法及电子法各读数一组（用毫伏表检查是否有信号输出），然后锁摆：顺时针旋转读数轮500～1000圈后，再反时针转回，松摆，待仪器稳定后，按光学法和电子法分别读一组数，再锁摆；反时针旋转读数轮500～1000圈，然后再顺时针转回，松摆，稳定后再分别读取一组数。相应三组读数经潮汐改正后。差值应小于15μGal。A2.10、重力仪的静态零漂检验。选一温度变化不大，且无振动干扰的稳固地点安放仪器。待仪器稳定后每小时读一次数，连续观测二天。经潮汐改正后，算出的零漂率一般应小于100μGal/d。A2.11重力仪的动态检验。选择距离适当（也可在重力仪标定场）的两测点A和B，按A→B-+A，A→B+A，的顺序重复测量数次，经潮汐改正后，如零漂率小于30μGal/h时、无突掉，则按往返作为一个独立结果。段差互差一般要求小于50μGal。483
CH/T2003-1999
附录B
光学位移灵敏度的测定与调整
（补充件）
灵敏度分为光学位移灵敏度和电子灵敏度，两者均与纵水准器和摆杆的位置有关。一般纵水准器气泡右移使灵敏度减小。
B1测定方法一
置平仪器：
松摆，打开照明开关；
用亮线左边缘切准已知数c（设为2.9），读取仪器数R。（设为3793.65）；d.将读数盘旋至R，=R。十0.5mGal处，待其稳定后.读取亮线左边缘在目镜分划板上的格数o（设为3.45）；
再将读数盘倒旋一圈至R=R。一0.5mGal处，待其稳定后，再读取亮线左边缘在分划板上的e.
格数z（设为2.40）。这样相当于读数轮旋转一周，即100个分划（约等于1mGal），而亮线在视场中相应移动了多少个分划；
f.光学位移灵敏度g为：
g=(a,-a2)/(R,-R)=(a,—o,)/mGal计数器与读数轮之读数；
式中：R
R值相应于目镜分划板之读数。
例中：
q=（3.45大格—2.40)/（3794.15-3793.15)q=10.5小格/mGal
B2测定方法二
用亮线切准已知读数线左、右各一小分划，相应地读定计数器与读数轮之读数；假定读数线为2.2，操作顺序为右、左、右；8，为2.3分划线相应之读数轮读数（例如3588.880)；8，为2.1分划线相应之读数轮读数（例如3588.685）；8，为2.3分划线相应之读数轮第二次读数（例如3588.884)；计算：9=2(格)/[（8,+8)/2—8,=2/0.197=10.2小格/mGal
B3调整方法
若灵敏度测定偏低（即g<8），则g需往高调整，此时降低仪器右端，使纵水准气泡左移（离开目镜筒方向）。一般调整位移量是很小的，一次位移气泡0.2格，以该位置认定为气泡居中位置，再测定一次该位置上的灵敏度q，直至调到合适为止。然后松开纵水准器左侧压住盖板的螺丝，旋开盖板，露出调节孔内有六方槽螺丝，用仪器配备的专用工具来转动调节螺丝，使纵水准气泡居中。注意：在以上过程中，移动纵水准气泡时，横水准气泡应始终保持居中。灵敏度规定每月至少调整一次（如发现灵敏度值确已超出范围，应及时调整），务使灵敏度保持在要求的范围内。如在测线施测中，发现灵敏度超出规定数值，仪器暂不作调整，待测线完成后，按规定方法，再对灵敏度进行调整。
CH/T2003-1999
附录C
正确读数线的检验与调整
（补充件）
对仪器的光学灵敏度进行了检验和调整后，应确定正确读数线（即纵水准器的检验）。C1检验方法之
使纵、横气泡精确置平；
松摆，旋转读数轮使亮线切准仪器所给的读数线8（或电压表置零即V。-0)；b.
用右侧脚螺旋使纵气泡左移0.5格，待亮线稳定后（30s以后），读定亮线在目镜分划板上的值8,（或电压表读数V,)；
用右侧脚螺旋使纵气泡右移1格，待亮线稳定后.读定亮线在分划板上的值8（或电压表读数此时，如果,~8,>（或V,~V,>V。）.则表明所选的读数线是正确的；如果≠（或VV），并且>（或V,>V)，则所选读数线偏大（当8<或V所选读数线偏小），此时，旋转读数轮，使亮线以8。为准，左移0.5格作为新的读数线（例原给读数线2.2，现定为2.15)，以此为准重复b～d步骤再测定一次，直至找出正确的读数线。检验方法之二
精确置平仪器，松摆；
转动读数轮使亮线切准仪器所给的读数线，得读数R。；b.
旋转右侧脚螺丝，使纵气泡左移0.5格，待仪器稳定后，用亮线切准读数线，得读数R；c.
相反方向旋转右侧脚螺旋，使纵气泡右移1格，待仪器稳定后，用亮线切准读数线，得读数Rz；d.
若读数线准确（纵气泡位置准确），则R，一R=R，一Ro；其小值与大值之比值应大于2/3。否则，在灵敏度正确的范围内可改正纵气泡或改正读数线，将气泡往偏大值方向调整，每次调整0.2格，调整后再测定一次，直至符合要求为止。然后用螺丝刀将气泡居中即成。注意：灵敏度、读数线和气泡三者之间是相互关联的，不要轻易改变气泡位置。否则难以调整仪器，无法进行观测。一般以灵敏度为准来改动气泡、改变读数线。在改动纵气泡时，横水准气泡始终保持居中。当纵、横气泡灵敏度三者有一作调整后，对其余两项须再次检查，直至都符合要求为止。附录D
横水准器的检验与调整
（补充件）
横水准器的检验、调整与纵水准器调整方法相同（见附录C2检验方法之二)，但由于横气泡的变化对读数影响明显，所以可在前后各一格范围内变动气泡位置，直到找到横气泡正确位置为止。如气泡偏离中央位置大于0.3格，则用螺丝刀将横气泡调节至中央位置。检验和调整横气泡时，纵气泡应保持居中。
CH/T2003—1999
附录E
电子读数零位和检流计零位的检验与调整（补充件）
当光学灵敏度、正确读数线、水准器检验调整后，还需进行电子灵敏度的检验。首先应先调节电子读数零位和检流计零位，即在目镜中用亮线切准正确读数线时.电压表读数应为零，检流计指针应在中央位置。如果读数不为“0”及指针不在中央，则需要调整。方法如下：接上电压表（在200mV挡）并使亮线切准读数线；a.
此时，输出电压在数字电压表上的显示应在0士0.1mV之间，检流计指针应在\0\附近；b.
c.如超出上述限差，则用小螺丝刀调节“zero\孔螺丝，旋转螺丝使检流计指针至中央或调节数字电压表至显示为“0”时为止。调节螺丝作顺时针转动，指针向右移动；作逆时针转动，则指针向左移动。d.
当改变读数线时，必定要调节电子读数零位，使光学读数线与电子零位一致。附录F
电子灵敏度的测定与调整
（补充件）
测定与调整方法如下：
算例为：
将数字电压表显示为\0”附近时的读数取整到0.01uGal设为R。（例如3657.65）；将读数旋转到R，=R。+0.05mGal处（3657.70）.读取电压表读数V，（例如一8.4mV）；将读数轮旋到Rz=R。一0.05mGal处（3657.60）.读取电压表读数V，（例如为+6.9mV）；重复b步骤，得电压表读数V\,（例如一8.4mV)；电子灵敏度Q为：
mV/100μGal
8.4+(-8.4)—6.9
=15.3mV/100μGal
f.当滤波盒的衰减倍数为20倍时，Q值选用10~20mV/100μGal为宜；若Q值不在上述范围内则需调整。将读数轮旋转到R=R。±0.100mGal处（3657.75或g.
3657.55)，用小螺丝刀插入面板上的“sens”探孔，旋转电位器调节螺丝（反时针旋转时使灵敏度减小，反之增大），使电压表的读数在10～20mV/100pGal之间即成；h。调整后，再按上述步骤检测一次Q值是否合乎要求，若不用电压表而使用检流计读数，其灵敏度的要求是检流计指针移动刻度一大格，相当于读数轮变化100μGal，调整方法同电压表读数法。附录G
光学位移线性度的检验
（补充件）
如作电子读数线性度检验，此项可不作。方法（设读数线为RL=8（设为2.2))：将亮线精确对准8,=。+0.1格（设为2.3)，读取读数轮数值R，（如为3600.880)；a.
CH/T2003-1999
将亮线精确对准6。=2.2.读取读数轮数值R（如为3600.779)；将亮线精确对准6，=%-0.1格（设为2.1)，读取读数轮数值R（如为3600.677）；再按上述的反顺序c，b，a进行操作和读数，分别读记为8.R（如为3600.681）：%，R（如为3600.781)；.R（如为3600.883)；e.
计算：
(8+8,)-(8+8)
(2.3+2.3)-(2.2+2.2)
q:=(R,+R)-(R。+R)(880+883)-(779+781)=0.985小格/100μGal
(8,+8)-(8。+8。)(2.1+2.1)-(2.2+2.2)（R：+R)-(R。+R）（677+681)-(779+781)2
=0.990小格/100μGal
应该9)=q2，其不符值不应大于观测误差（目前尚无统一规定，且无法改正）。附录H
电子读数线性度的检验
（补充件）
方法（设R。为亮线切准读数线时读数轮上的数值)：a.
拨读数轮至R，=R。+100μGal.读记R.V.拨读数轮至R..读记R..V。；
拨读数轮至R=R。-100μGal，读记RVz按c,b，a的顺序读记V,V,V'；
计算：
IV-V。1+/V'-VoI_117.1-0.2I+/17.2-0.12
=17.0mV/100μGal
/V,-Vol+/V-Vol
16.8-0.2/+-16.7-0.1
=16.9mV/100μGal
应该91=g2，不符值应小于观测误差。487
