【建筑工业行业标准(JG)】 起重设备 吊钩防脱棘爪的设计要求

ICS_53. 020.30
中华人民共和国建筑工业行业标准JG/T 89--1999
起重设备
1999-06-04发布
吊钩防脱棘爪的设计要求
1999-06-04实施
中华人民共和国建设部发布

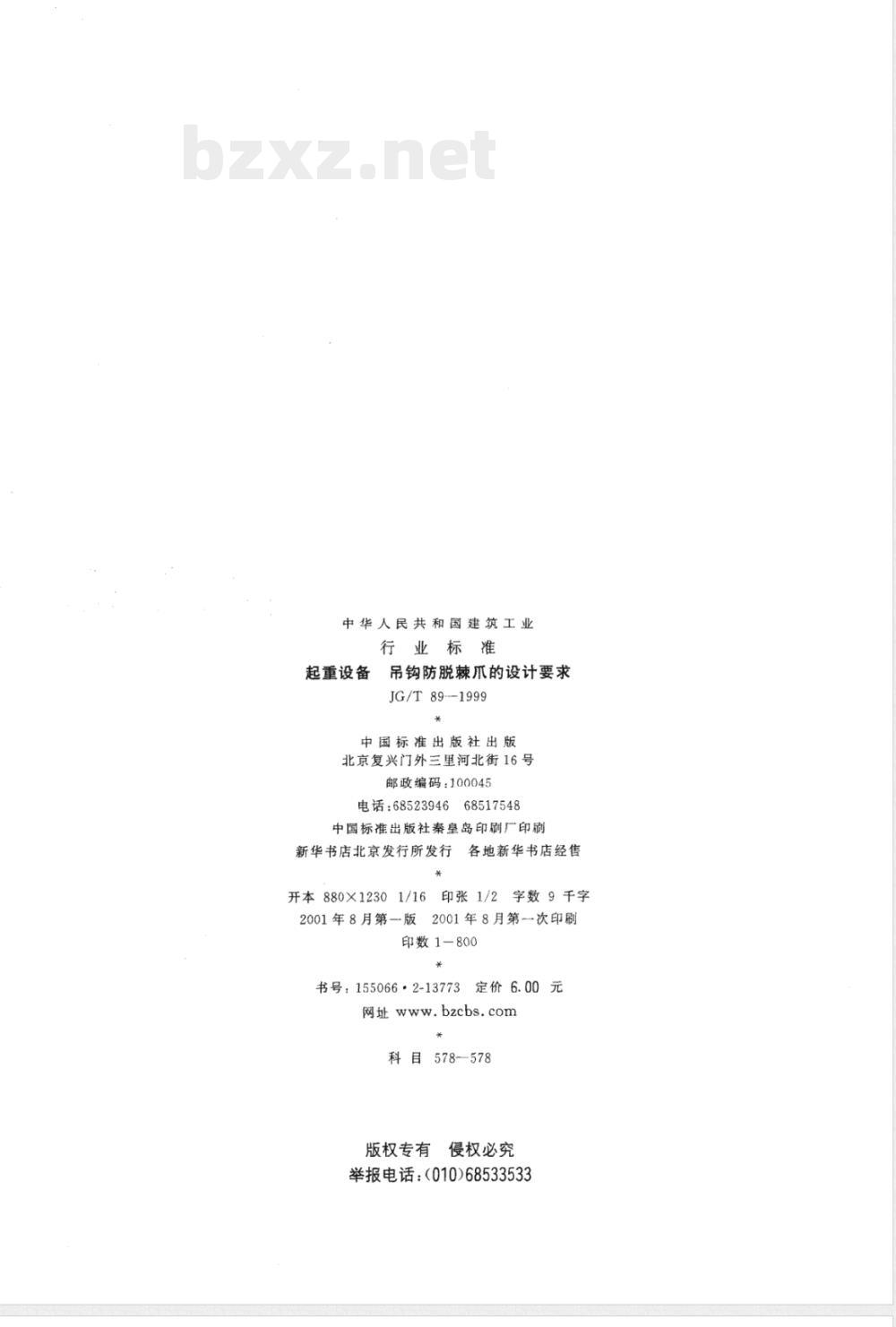

中华人民共和国建筑工业
行业标准
吊钩防脱棘爪的设计要求
起重设备
JG/T 89--1999
中国标准出版社出版
北京复兴门外三里河北街16号
邮政编码：100045
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷新华书店北京发行所发行
开本880×12301/16
2001年8月第一版
各地新华书店经售
印张1/2
字数9千字
2001年8月第一次印刷
印数1-800
书号：155066·2-13773
定价6.00元
网址www.bzcbs.com
科目578-578
版权专有
侵权必究
举报电话：（010)68533533
JG/T89—1999

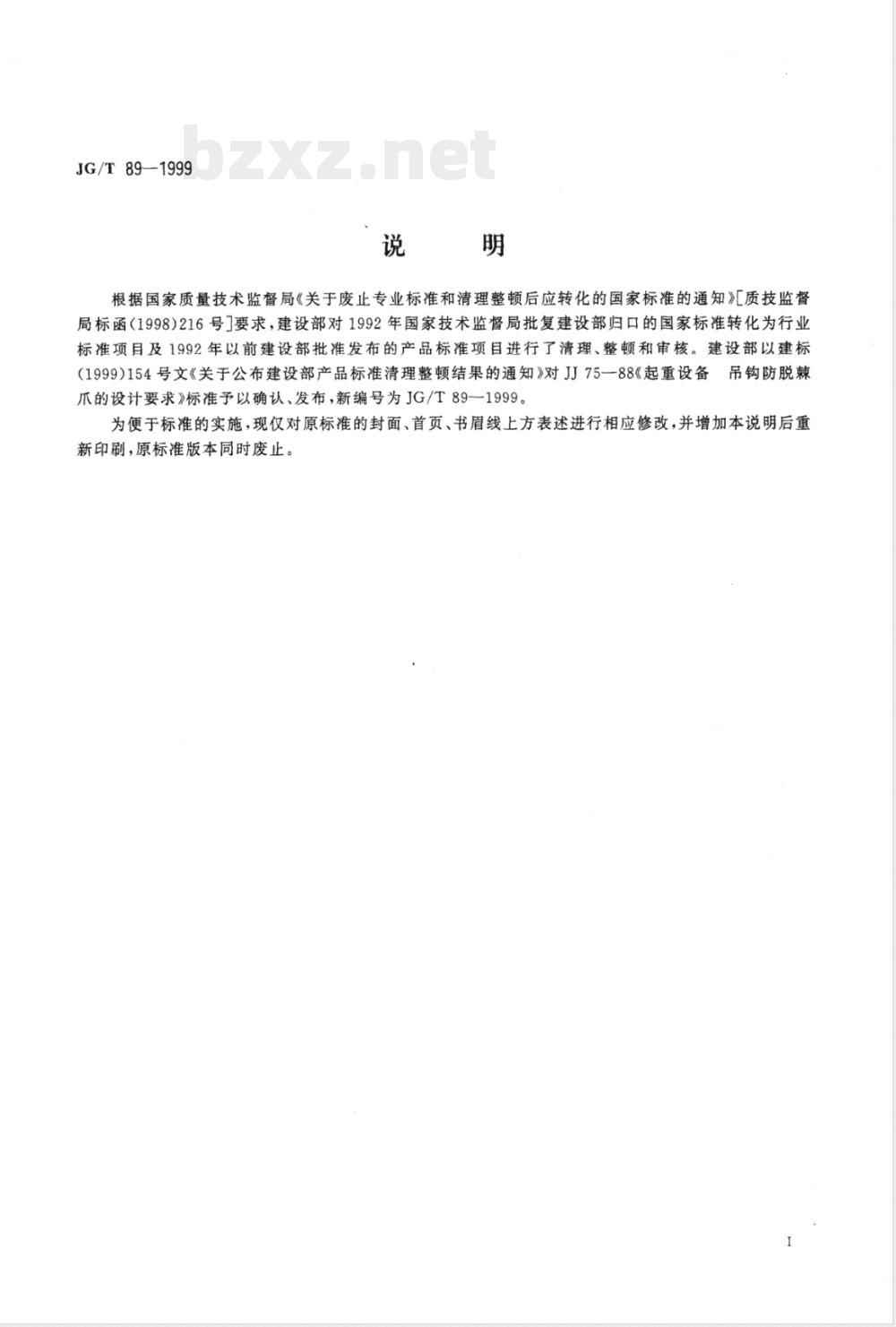

根据国家质量技术监督局《关于废止专业标准和清理整顿后应转化的国家标准的通知》质技监督局标函（1998)216号要求，建设部对1992年国家技术监督局批复建设部归口的国家标准转化为行业标准项目及1992年以前建设部批准发布的产品标准项目进行了清理、整顿和审核。建设部以建标（1999)154号文《关于公布建设部产品标准清理整顿结果的通知》对JJ75-88《起重设备吊钩防脱棘爪的设计要求》标准予以确认、发布，新编号为JG/T89一1999。为便于标准的实施，现仅对原标准的封面、首页、书眉线上方表述进行相应修改，并增加本说明后重新印刷，原标准版本同时废止。中华人民共和国建筑工业行业标准起重设备
吊钩防脱棘爪的设计要求

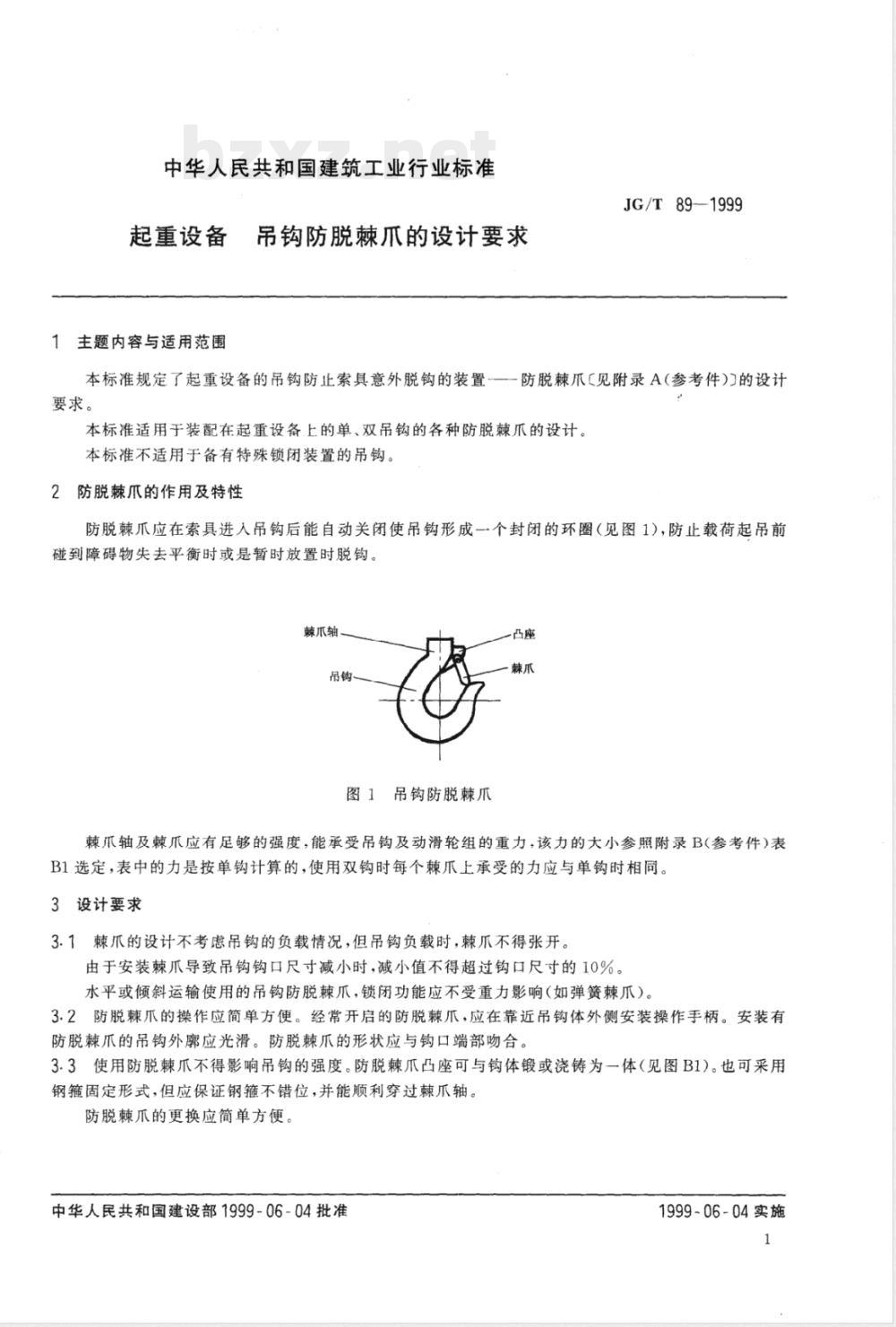

1主题内容与适用范围
JG/T89—1999
本标准规定了起重设备的吊钩防止索具意外脱钩的装置——-防脱棘爪[见附录A(参考件)的设计要求。
本标准适用于装配在起重设备上的单、双吊钩的各种防脱棘爪的设计。本标准不适用于备有特殊锁闭装置的吊钩。2防脱棘爪的作用及特性
防脱棘爪应在索具进入吊钩后能自动关闭使吊钩形成一个封闭的环圈（见图1），防止载荷起吊前碰到障碍物失去平衡时或是暂时放置时脱钩。棘爪轴
吊钩、
图1吊钩防脱棘爪
棘爪轴及棘爪应有足够的强度，能承受吊钩及动滑轮组的重力，该力的大小参照附录B(参考件)表B1选定，表中的力是按单钩计算的，使用双钩时每个棘爪上承受的力应与单钩时相同。3设计要求
3.1棘爪的设计不考虑吊钩的负载情况，但吊钩负载时，棘爪不得张开。由于安装棘爪导致吊钩钩口尺寸减小时，减小值不得超过钩口尺寸的10%。水平或倾斜运输使用的吊钩防脱棘爪，锁闭功能应不受重力影响（如弹簧棘爪）。3.2防脱棘爪的操作应简单方便。经常开启的防脱棘爪，应在靠近吊钩体外侧安装操作手柄。安装有防脱棘爪的吊钩外廓应光滑。防脱棘爪的形状应与钩口端部吻合。3.3使用防脱棘爪不得影响吊钩的强度。防脱棘爪凸座可与钩体锻或浇铸为一体（见图B1）。也可采用钢箍固定形式，但应保证钢箍不错位，并能顺利穿过棘爪轴。防脱棘爪的更换应简单方便。
中华人民共和国建设部1999-06-04批准1999-06-04实施
JG/T89--1999

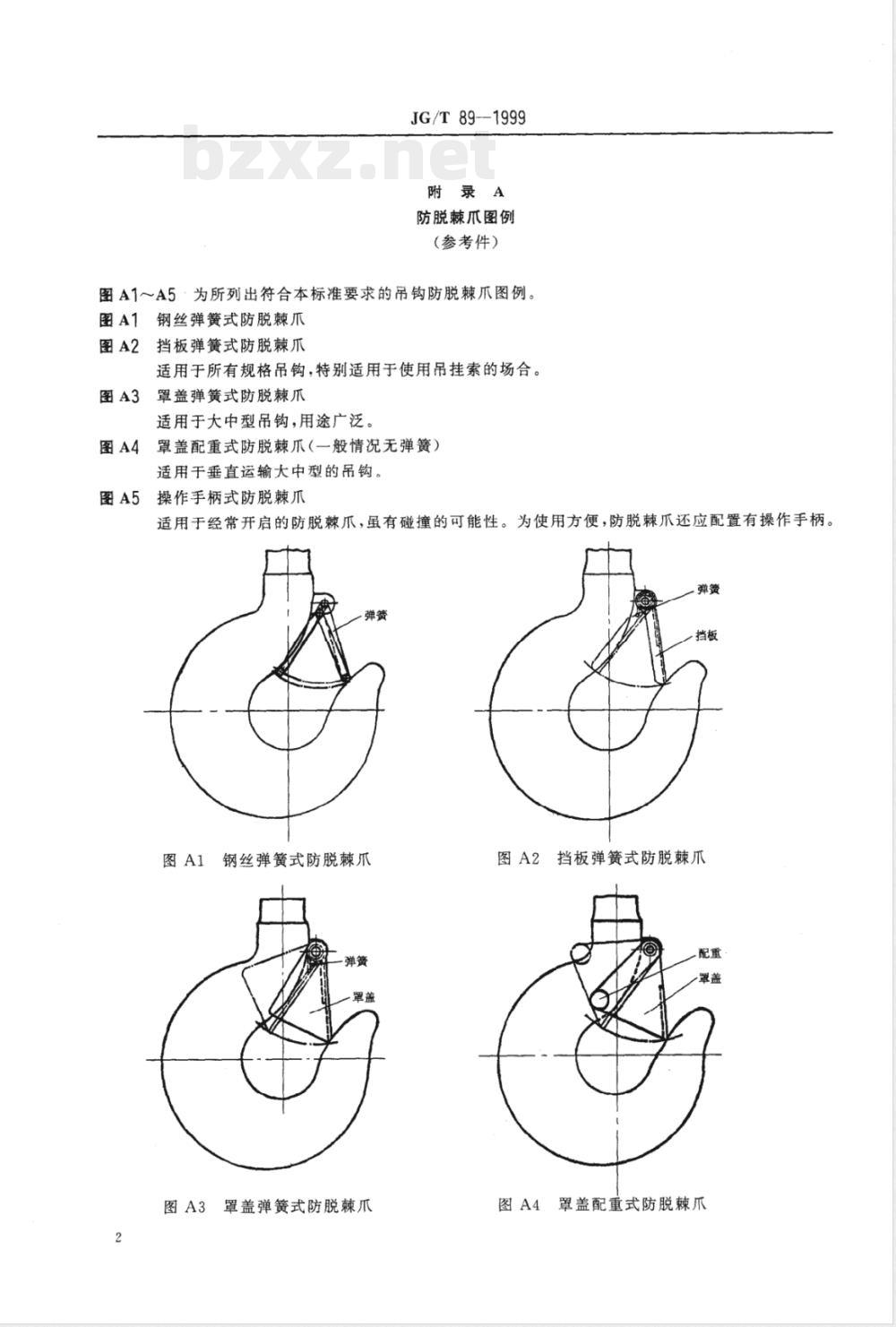

附录A
防脱棘爪图例
(参考件）
图A1～A5·为所列出符合本标准要求的吊钩防脱棘爪图例。图A1钢丝弹簧式防脱棘爪
图A2主
挡板弹簧式防脱棘爪
适用于所有规格吊钩，特别适用于使用吊挂索的场合。罩盖弹簧式防脱棘爪
适用于大中型吊钩，用途广泛。罩盖配重式防脱棘爪（一般情况无弹簧）图A4
适用于垂直运输大中型的吊钩。操作手柄式防脱棘爪
适用于经常开启的防脱棘爪，虽有碰撞的可能性。为使用方便，防脱棘爪还应配置有操作手柄。图A1钢丝弹簧式防脱棘爪
罩盖弹簧式防脱棘爪
图A2挡板弹簧式防脱棘爪
罩盖配重式防脱棘爪
最大起重量
注：凸座尺寸符号A、F、rs见图B1。JG/T89--1999
图A5操作手柄式防脱棘爪
附录B
防脱棘爪的承载能力
（参考件）
防脱棘爪应能承受的力
凸座尺寸
附加说明：
JG/T89—--1999
吊钩防脱棘爪凸座
本标准由北京建筑机械综合研究所归口。本标准由北京建筑机械综合研究所负责起草。本标准参照采用法国NFE52--033《起重及装卸设备吊钩的防脱棘爪》。JG/T89-1999免费标准bzxz.net
