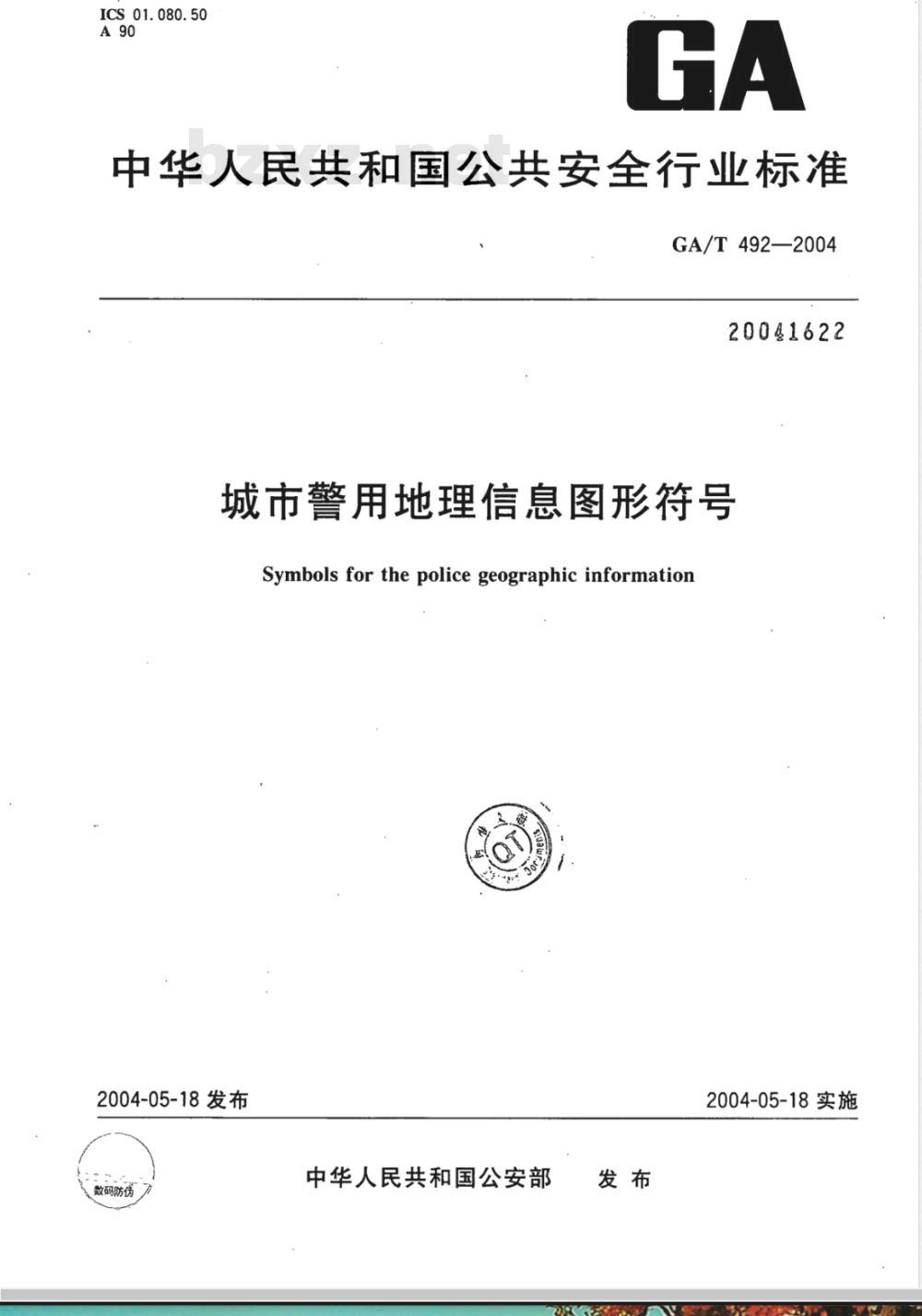

【公共安全行业标准(GA)】 城市警用地理信息图形符号

ICS 01.080.50
中华人民共和国公共安全行业标准GA/T492—2004
20041622
城市警用地理信息图形符号
Symbols for the police geographic information2004-05-18发布
效码防伪
中华人民共和国公安部
2004-05-18实施

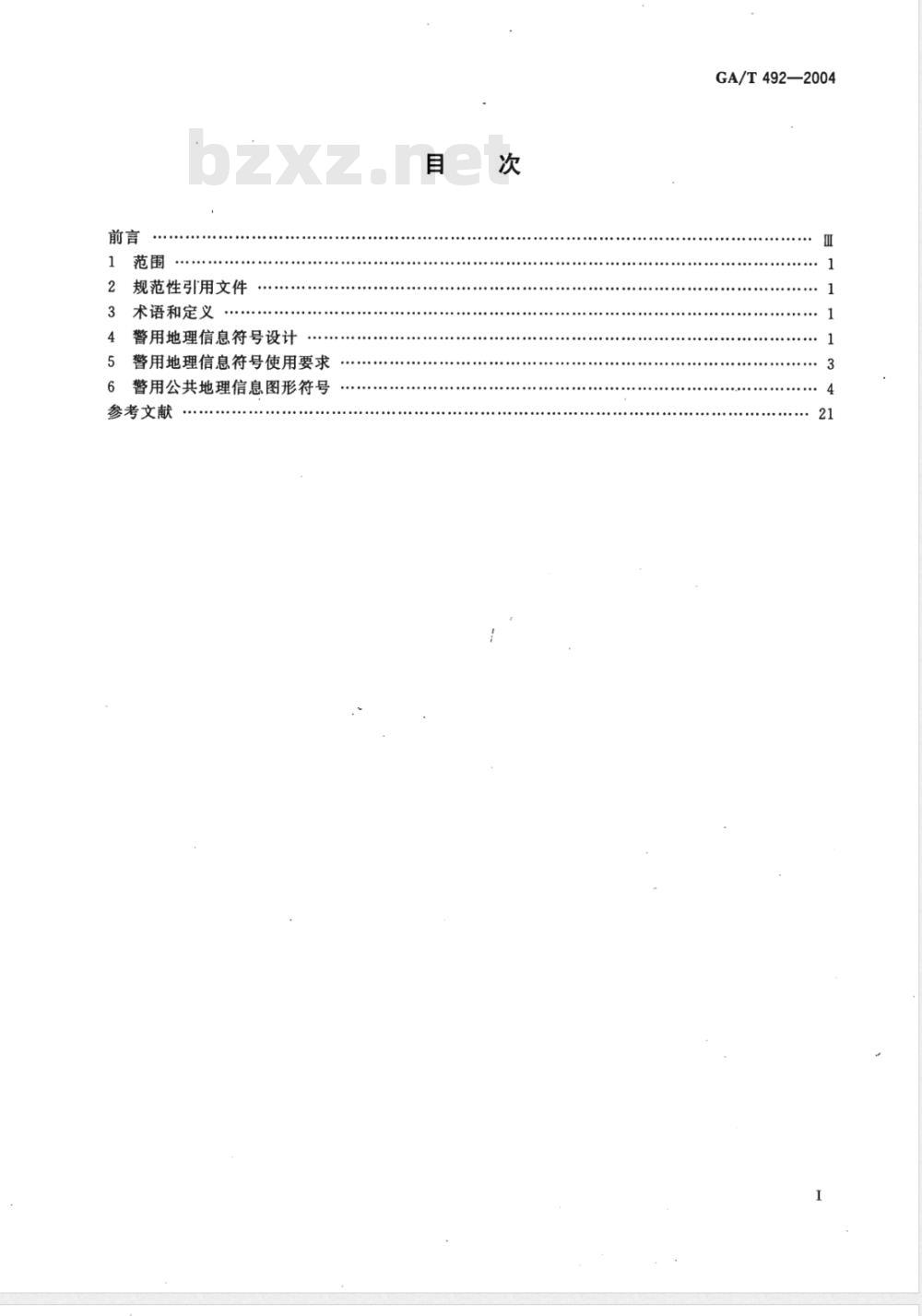

2规范性引用文件
术语和定义
警用地理信息符号设计
5警用地理信息符号使用要求
6警用公共地理信息图形符号
参考文献
GA/T492—2004

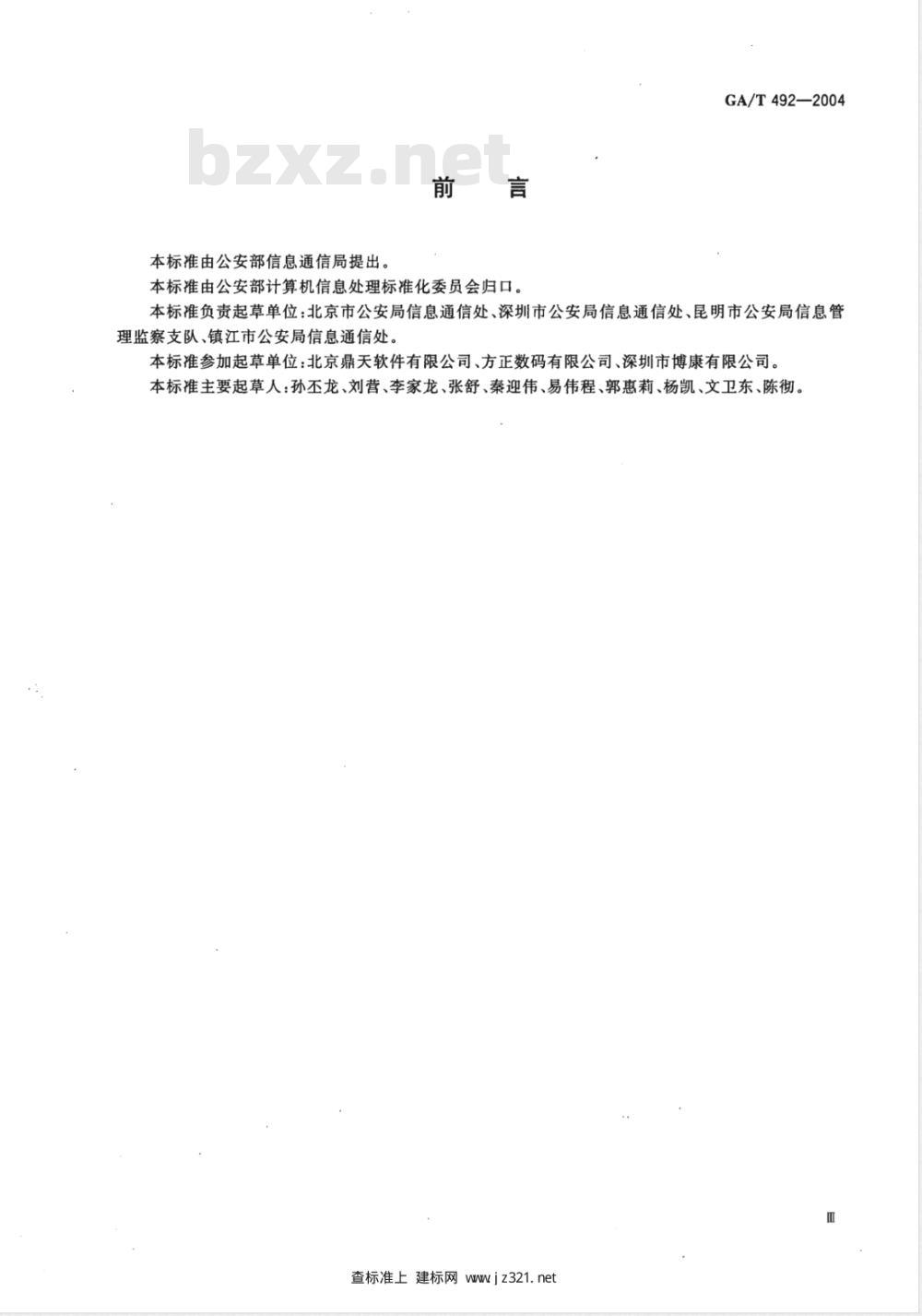

本标准由公安部信息通信局提出。前
本标准由公安部计算机信息处理标准化委员会归口。GA/T492—2004
本标准负责起草单位：北京市公安局信息通信处、深圳市公安局信息通信处、昆明市公安局信息管理监察支队、镇江市公安局信息通信处。本标准参加起草单位：北京鼎天软件有限公司、方正数码有限公司、深圳市博康有限公司。本标准主要起草人：孙丕龙、刘营、李家龙、张舒、秦迎伟、易伟程、郭惠莉、杨凯、文卫东、陈彻。查标准上建标网wwwjz321.net

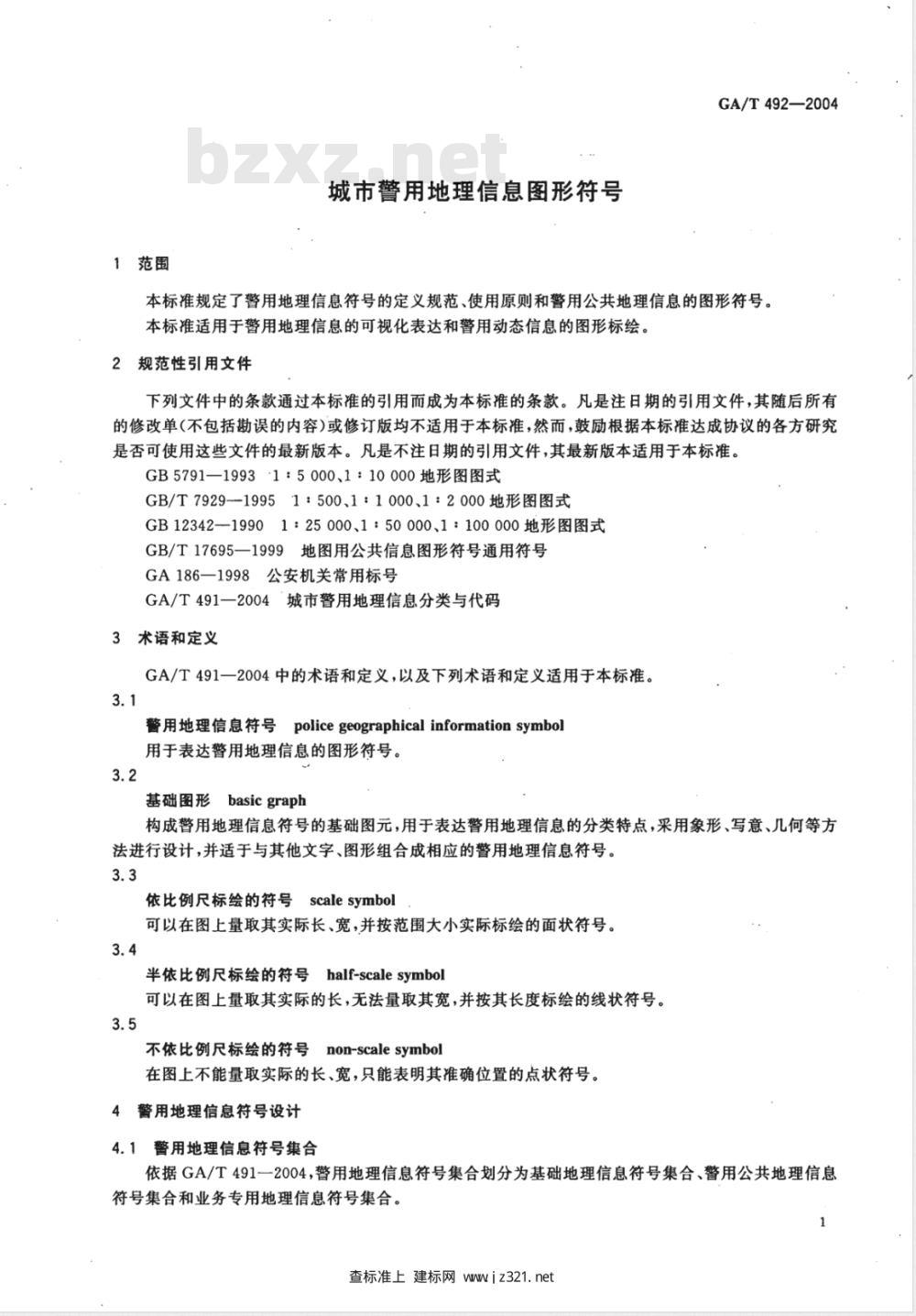

城市警用地理信息图形符号
GA/T492—2004
本标准规定了警用地理信息符号的定义规范、使用原则和警用公共地理信息的图形符号。本标准适用于警用地理信息的可视化表达和警用动态信息的图形标绘。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB5791—19931：5000、1：10000地形图图式GB/T7929-19951：500、1：1000、1：2000地形图图式GB12342—19901：25000、1：50000、1：100000地形图图式GB/T17695一1999地图用公共信息图形符号通用符号GA186—1998公安机关常用标号
GA/T491一2004城市警用地理信息分类与代码3术语和定义
GA/T491一2004中的术语和定义，以及下列术语和定义适用于本标准。3.1
警用地理信息符号policegeographicalinformationsymbol用于表达警用地理信息的图形符号。3.2
基础图形basicgraph
构成警用地理信息符号的基础图元，用于表达警用地理信息的分类特点，采用象形、写意、几何等方法进行设计，并适于与其他文字、图形组合成相应的警用地理信息符号。3.3
依比例尺标绘的符号scale symbol可以在图上量取其实际长、宽，并按范围大小实际标绘的面状符号。3.4
半依比例尺标绘的符号half-scalesymbol可以在图上量取其实际的长，无法量取其宽，并按其长度标绘的线状符号。3.5
不依比例尺标绘的符号non-scalesymbol在图上不能量取实际的长、宽，只能表明其准确位置的点状符号。4警用地理信息符号设计
4.1警用地理信息符号集合
依据GA/T491一2004，警用地理信息符号集合划分为基础地理信息符号集合、警用公共地理信息符号集合和业务专用地理信息符号集合。1
查标准上建标网wwwiz321.net
GA/T492—2004

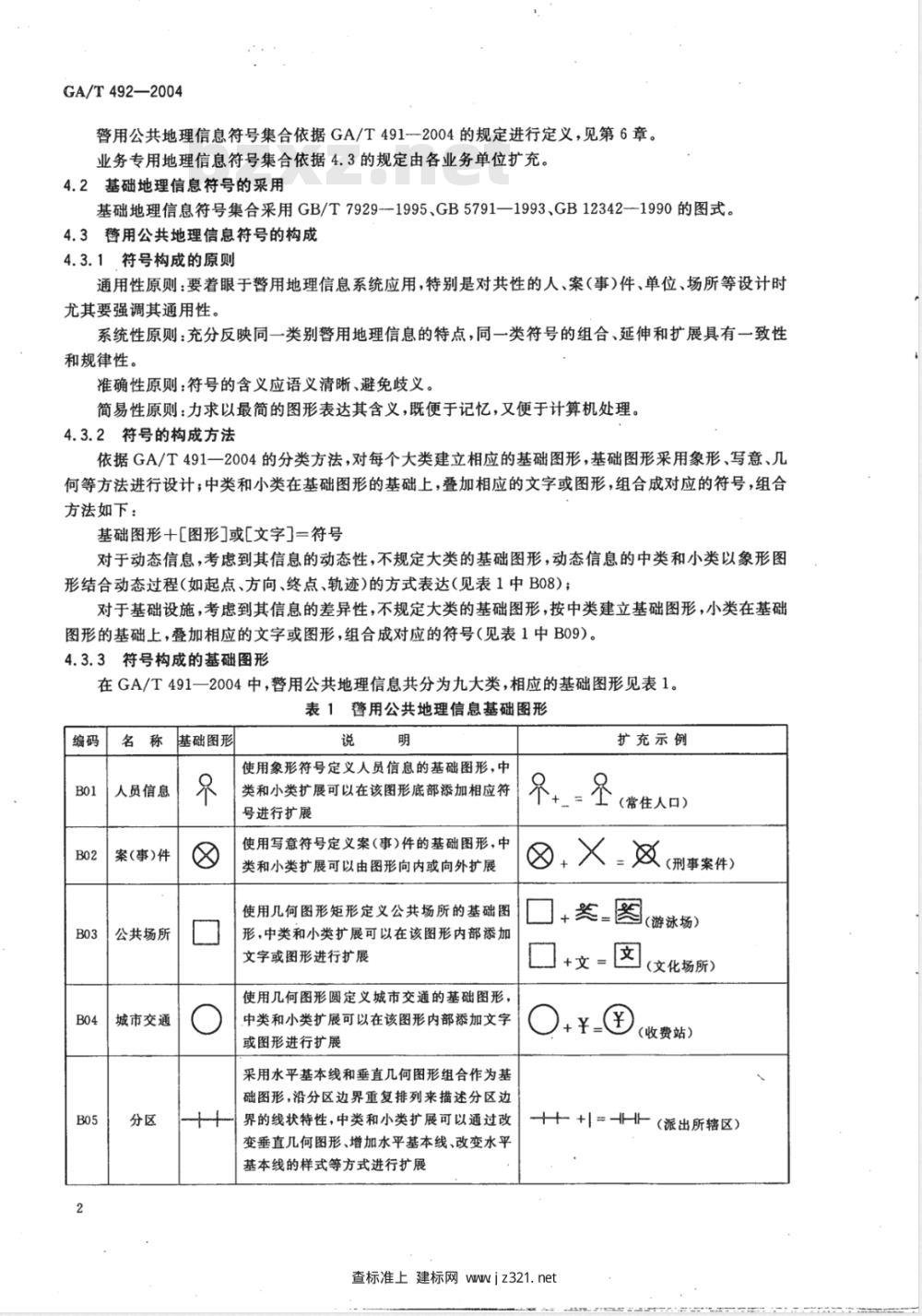

警用公共地理信息符号集合依据GA/T491一2004的规定进行定义，见第6章。业务专用地理信息符号集合依据4.3的规定由各业务单位扩充。4.2基础地理信息符号的采用
基础地理信息符号集合采用GB/T7929-1995、GB5791—1993、GB12342--1990的图式。4.3替用公共地理信息符号的构成4.3.1符号构成的原则
通用性原则：要着眼于警用地理信息系统应用，特别是对共性的人、案（事)件、单位、场所等设计时尤其要强调其通用性。
系统性原则：充分反映同一类别警用地理信息的特点，同一类符号的组合、延伸和扩展具有一致性和规律性。
准确性原则：符号的含义应语义清晰、避免歧义。简易性原则：力求以最简的图形表达其含义，既便于记忆，又便于计算机处理。4.3.2符号的构成方法
依据GA/T491一2004的分类方法，对每个大类建立相应的基础图形，基础图形采用象形、写意、几何等方法进行设计；中类和小类在基础图形的基础上，叠加相应的文字或图形，组合成对应的符号，组合方法如下：
基础图形十[图形]或[文字］=符号对于动态信息，考虑到其信息的动态性，不规定大类的基础图形，动态信息的中类和小类以象形图形结合动态过程（如起点、方向、终点、轨迹)的方式表达（见表1中B08）；对于基础设施，考虑到其信息的差异性，不规定大类的基础图形，按中类建立基础图形，小类在基础图形的基础上，叠加相应的文字或图形，组合成对应的符号（见表1中B09）。4.3.3符号构成的基础图形
在GA/T491一2004中，警用公共地理信息共分为九大类，相应的基础图形见表1。表1警用公共地理信息基础图形
基础图形
人员信息
案(事)件
B03公共场所
城市交通
使用象形符号定义人员信息的基础图形，中类和小类扩展可以在该图形底部添加相应符号进行扩展
使用写意符号定义案(事)件的基础图形，中类和小类扩展可以由图形向内或向外扩展使用几何图形矩形定义公共场所的基础图形，中类和小类扩展可以在该图形内部添加文字或图形进行扩展
使用几何图形圆定义城市交通的基础图形，中类和小类扩展可以在该图形内部添加文字或图形进行扩展
采用水平基本线和垂直几何图形组合作为基础图形，沿分区边界重复排列来描述分区边界的线状特性，中类和小类扩展可以通过改变垂直几何图形、增加水平基本线、改变水平基本线的样式等方式进行扩展
扩充示例
（常住人口）
?-(刑事案件）
图（游泳场）
+文=(文化场所）
（收费站）
++ +=H（派出所辖区)
查标准上建标网wwwjz321.net
门牌号码
动态信息
基础设施
基础图形
表1(续）
使用象形图形定义门牌号码的基础图形，内部添加字号描述详细门牌号码
使用几何图形圆定义单位的基础图形，中类和小类扩展可以在该图形内部添加文字或图形进行扩展
大类无基础图形，中类和小类以象形图形结合动态过程（如起点、方向、终点、轨迹）的方式表达
大类无基础图形，按中类建立基础图形，小类在基础图形的基础上，叠加相应的文字或图形，组合成对应的符号
4.4业务专用地理信息符号的扩充业务专用地理信息符号的扩充规定如下：GA/T492-—2004
扩充示例
（19号）
○+☆=（
（党委）
（乘车行动队）
以关卡中类为例：
「(铁路边检站）
a）依据GA/T491—2004中4.2.4规定进行业务专用地理信息符号的扩充；b）按照4.3规定进行业务专用地理信息符号的扩充。5警用地理信息符号使用要求
5.1颜色使用
符号的颜色通常使用红色、黑色、蓝色和绿色。特殊需要时可以加衬黄色和其他颜色；表示党政机关和公安警力时，使用红色；表示工程设施、装备、武器时使用黑色；表示社会团体、服务对象、社区、企事业单位、体育场馆等使用红色；-表示案件、敌对势力、工作对象使用蓝色；不明情况或无法定性的目标采用绿色。5.2符号方向
根据性质和标示的内容，可以直立标绘或者按实际方向标绘；无实际方向意义的符号，通常直立标绘，如党政机关，警种、治安岗亭；有行动方向和规定方向的标号通常按实际方向标绘，如战斗队形应指向行动的方向，武器符号应指向实际射击的方向，车辆的方向指向车辆行驶的方向等。5.3符号大小
符号的大小应根据符号的不同类型、级别和底图比例尺大小合理确定；在同一比例尺的地图上，同一性质（同类同级)的符号应等大小；不同性质的符号大小应相称，如地图上级别高的符号要比级别低符号大，代表实际对象大的符号通常要比代表实际对象小的符号大。
5.4符号定位
依比例尺的面状符号，经其轮廓线定位；a）
半依比例尺的线状态符号，以其主线或中心线定位；不依比例尺的点状态符号，定位点在其几何图形中心。基本规则为：符号本身或其主体为规则几何体的，定位点在其几何重心(不含飞机、舰船等)；符号主体为直线图形的，定位点在直线末端端点或其尾部交点；符号下部为直角图形的，定位点在其直角顶点；GA/T492—2004
一底部宽大的符号，定位点在图形底边的中点；指挥所符号定位点在旗杆末端端点；舰、船、飞机、汽车等符号的定位点在图形首部的项点。5.5线型与线宽
符号的线型根据符号的性质来确定，表示实际情况或完成情况的符号，用实线标绘，表示预定的、临时的、假的情况的符号用虚线。符号的线宽一般根据符号的大小等比例变化，即，符号标绘得值越大，构成符号的线就越宽；同一符号中，基础图形的线宽大于辅助图形的线宽，一般比例为1.5：1为宜。5.6文字注记
a）通常文字注记从左到右直立注记。当文字注记写在符号内时，按符号方向注记。依比例尺符号，其文字注记通常写在符号内便于阅读的位置。b)
半依比例尺符号，文字注记以该符号的后(右)方为第一注记位置，左方为第二注记位置。c）
不依比例尺符号，文字注记以该符号内为第一注记位置，下（右)方为第二注记位置，左方为第d)
三注记位置。
5.7符号重叠处理
通常以主要情况的符号压盖次要情况的符号；不依比例尺标绘的符号压盖半依比例尺和依比例尺标绘标绘的符号；半依比例尺标绘的符号压盖依比例尺标绘的符号；后出现情况的符号压盖先出现情况的符号。警用公共地理信息图形符号
警用公共地理信息图形符号见表2。表2警用公共地理信息图形符号
B010100
B010200
B010300
B020100
B020200
B020300
B020400
警用公共地理信息
案(事)件
公共场所
符号名称
常住人口
暂住人口
境外人员
刑事案件
行政案件
治安事件
治安灾害事故
符号颜色
引用标准号
GA186-5.12.12
空心圆
实心圆
B030100
B030101
B030102
B030200
B030201
B030202
B030203
B030204
B030205
B030300
B030301
B030302
B030303
B030304
B030305
B030306
B030307
B030308
B030309
B030400
B030401
B030402
B030403
符号名称
活动场所
大型广场
社区广场
交通场所
长途汽车站
火车站
航空港
货运站
娱乐场所
影剧院
录像厅馆
卡拉OK厅
音乐厅
歌舞厅
夜总会
电子游艺室
商贸场所
大型商场\\超市
贸易市场
商业点
表2（续）
符号颜色
引用标准号
GB/T17695-1999
GB/T17695—1999
GA/T 492—2004
弧线表示
弧线+横线
方向盘
电影院
麦克风
商场购物车
购物车+横线
手提包
GA/T 492--2004
B030500
B030501
B030502
B030503
B030504
B030600
B030601
B030602
B030603
B030604
B030700
B030701
B030702
B030703
B030704
B030705
B030706
B030708
B030709
B030710
B030711
B030712
B030713
符号名称
旅游场所
风景名胜区
游乐园
历史古迹
体育场所
体育馆
运动俱乐部
健身房\\健身
游泳场（海滨浴
文化场所
博物馆
图书馆
展览馆
陈列馆
纪念馆
艺术馆
美术馆
科技馆(站)
活动中心
俱乐部
青\\少年宫
文化宫(馆、站）
表2(续）
符号颜色
引用标准号
GB/T17695—1999
GB/T17695—1999
跷跷板
乒乓球
乒乓球十下弧线
弧线十乒乓球
游泳姿势
B030714
B030800
B030801
B030802
B030803
B030804
B030805
B030806
B030807
B030808
B030809
B030810
B030811
B030812
B030813
B030900
B030901
B030902
B030903
B039901
B040100
B040101
城市交通
符号名称
服务场所
宾馆饭店
酒店餐馆
干洗店\\洗染店
日用品维修点
交通售票
美容美发
洗浴中心
摄影及扩印
家政服务
旅行社
职业介绍所\\人
才交流中心
婚介所
宗教场所
清真寺
烈士陵园
公交电汽车
电汽车线路
表2（续）
符号颜色
引用标准号
GB/T17695—1999
GB/T17695—1999
GB/T17695—1999
GA/T492—2004
宗教十字架
GA/T492--2004Www.bzxZ.net
B040102
B040200
B040201
B040202
B040300
B040301
B040302
B040400
B040401
B040402
B040500
B040501
B040502
B040503
B040504
B040505
B040506
B040600
B040601
B040602
B040603
B040604
B040605
符号名称
电汽车站
地铁线路
地铁站
城铁线路
城铁站
磁悬浮
磁悬浮线路
磁悬浮车站
交通设施
加油站
收费站
停车场
进出口
紧急停车带
服务站
城市道路
城市快速路
城市主干道
城市次干道
城市支线
高架路
表2续）
符号额色
引用标准号
GB/T17695—1999
地铁站符号
中心是一个方向盘
