【公共安全行业标准(GA)】 电缆用阻燃包带

IcS 13. 220. 20

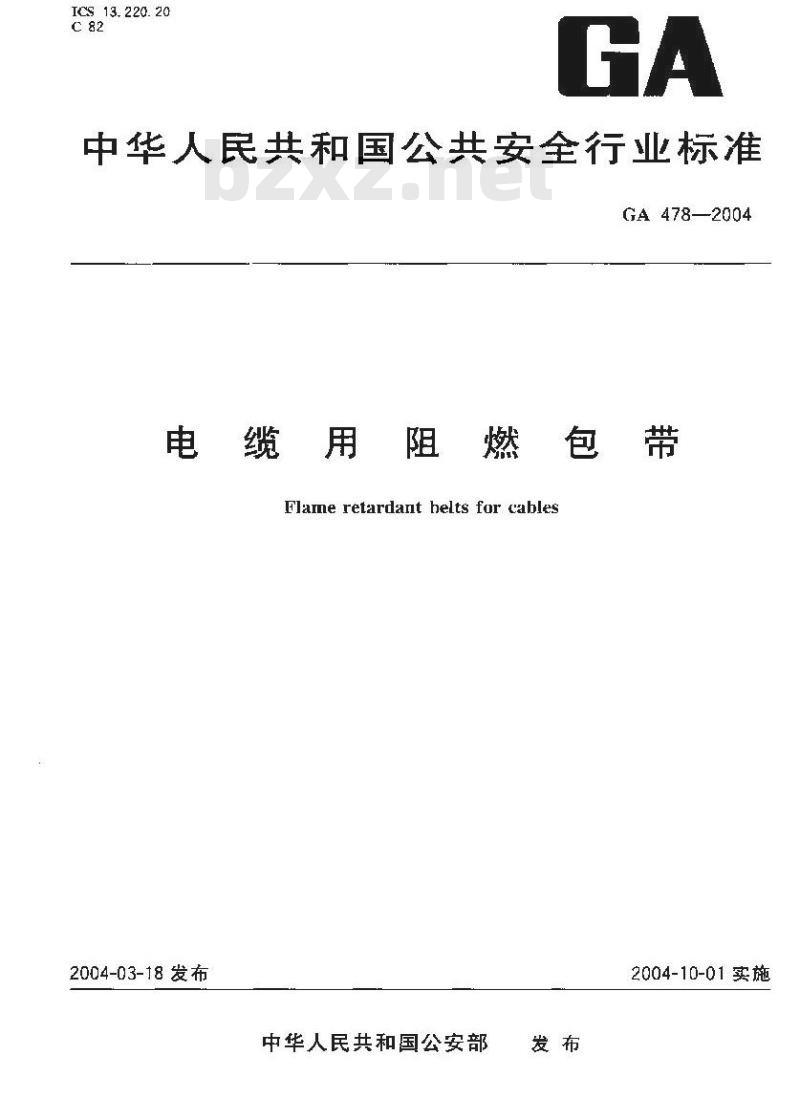

中华人民共和国公共安全行业标准GA4782004
电缆用阻燃包带
Flame retardant helts for cables2004-03-18 发布
中华人民共和国公安部
2004-10-01实施

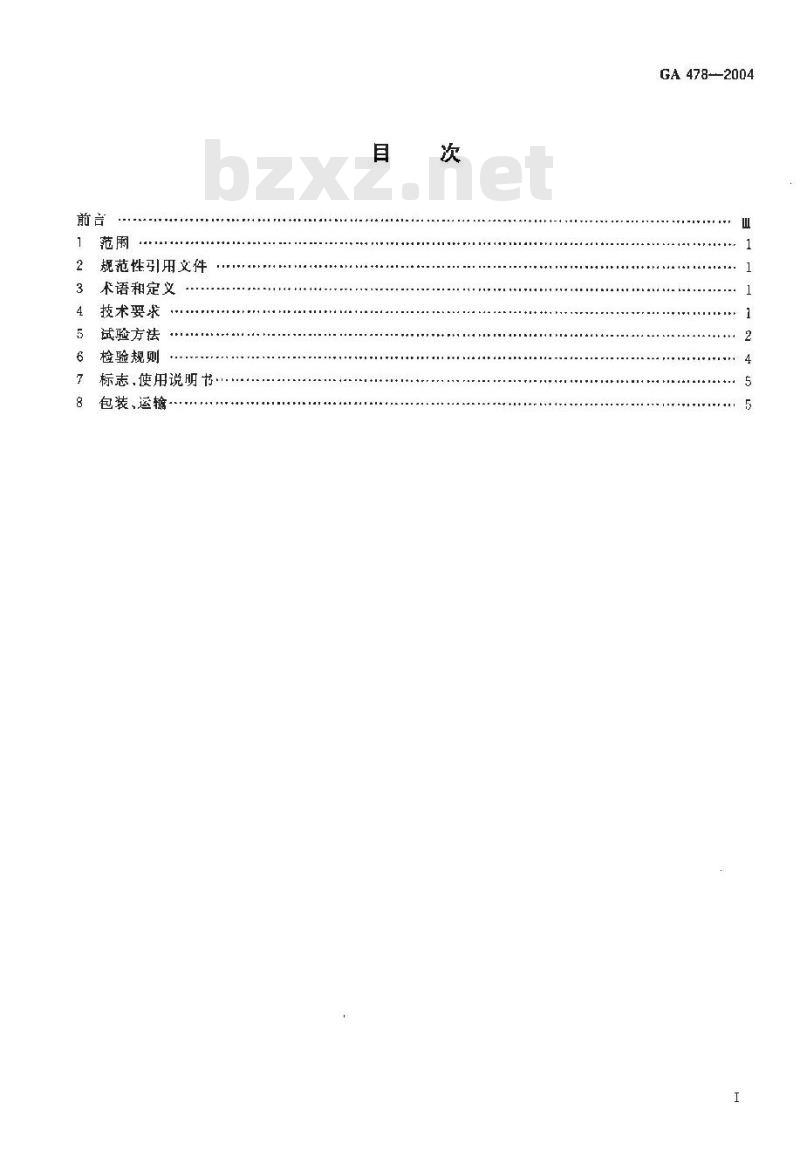

规范性引用文件
术语和定义
技术要求
试验方法
检验规则
标志,使用说明书
包装、运输
GA 478--2004

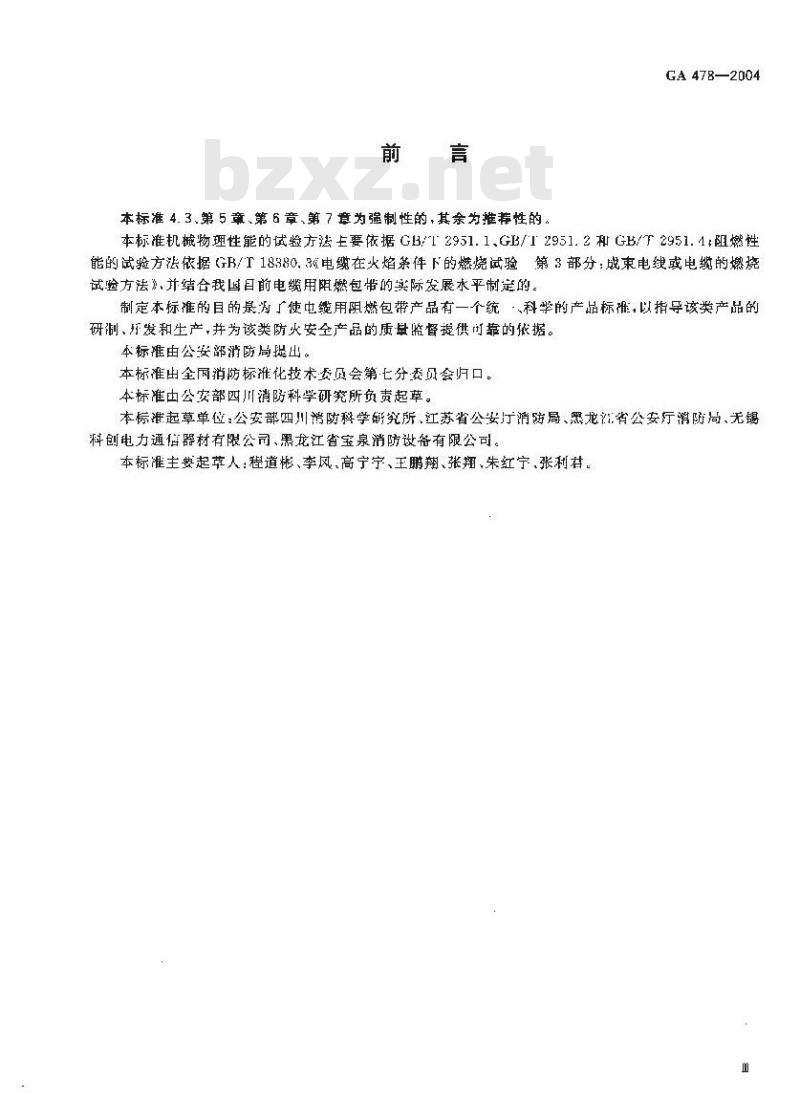

本标准 4. 3.第 5 章、第 6 章、第 7 章为强制性的,其余为推荐性的。GA 478—2004
本标准机械物理性能的试验方法要依据GB/T2951.1、GB/T2951.2和GB/下2951.4：阻燃性能的试验方法依据GB/T18380.3电缆在火焰条件下的燃烧试验第3部分：成束电线或电缆的燃烧试验方法》，并结合我国目前电缆用阻燃包带的实际发展水平制定的。制定本标准的目的是为「使电缆用阻燃包带产品有一个统科学的产品标谁，以指导该类产品的研制、开发和生产，并为该类防火安全产品的质单监督提供闭靠的依据。本标准由公安部消防局提出。
本标准出全国消防标准化技术委员会第七分委员会归口。本标准由公安部四川消防科学研所负责起草。本标准起草单位：公安部四川消防科学新究所江苏省公安厅消防局、熙龙省公安厅消防局、无锡科创电力通倍器材有限公司、黑龙江省宝泉消防设备有限公司。本标准主要起草人：程道彬、李风,高宁宁、王鹏翔、张翔、朱红宁.张利君。1范围
电缆用
月阻燃包带
GA 478—2004

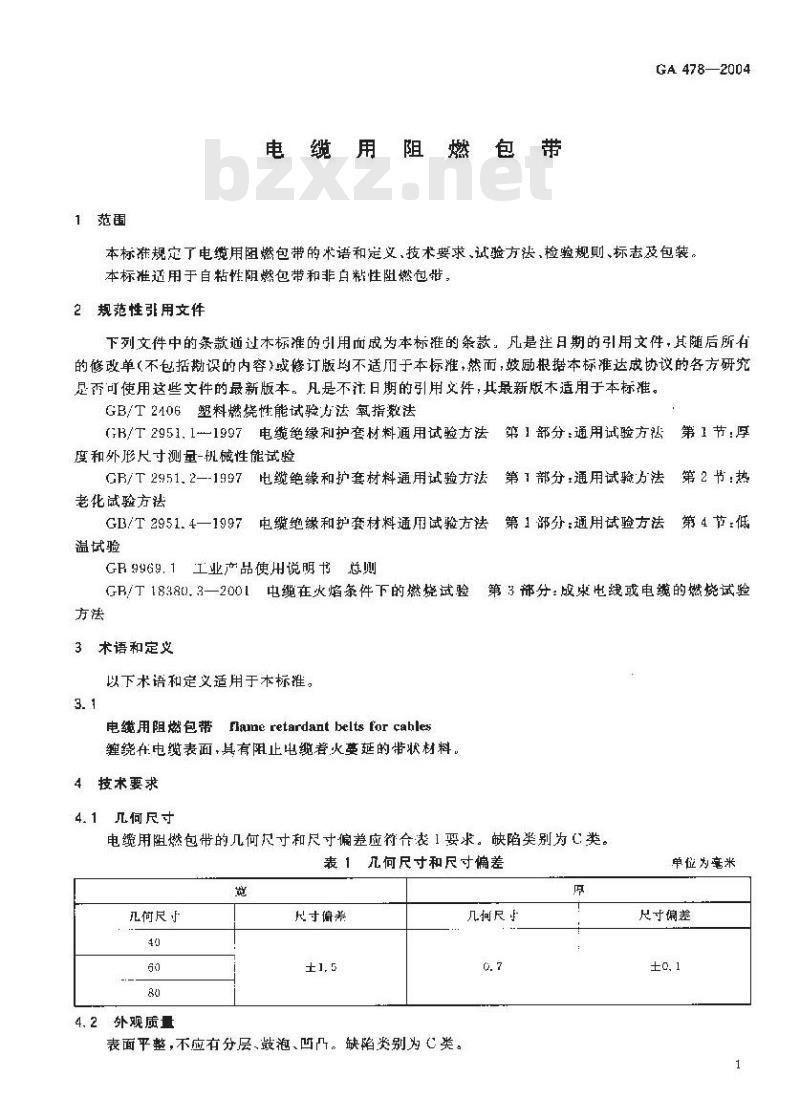

本标准规定了电缆用阻燃包带的术语和定义、技术费求、试验方法、检验规则、标志及包装。本标准适用于自粘性阻燃包带和非白粘性阻燃包带2规范性引用文件
下列文件中的条款道过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，妓励根据本标准达成协议的各方研究足否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版木适用于本标准。GB/T2106塑料燃烧性能试验法氧指数法GB/T2951.1--1997电缆绝缘和护套材料通用试验方法第1部分：通用试验方法第1节：厚度和外形尺寸测量-机械性能试验GB/T2951.2—-1997电缆绝缘和护套材料通用试验方法第1部分，通用试验方法老化试验方法
GB/T2951.4—1997电缆绝缘和护套材料通用试验方法第1部分：通用试验方法
温试验
GR9969.1工业产品便用说明书总则第2节:热
第4节:低
第3帮分：成束电线或电缆的燃烧试验GR/T18380.3—2001电缆在火焰茶件下的燃烧试验方法
3术语和定义
以下术语和定义适用于本标雄。3. 1
电缆用阻燃包带Fiame retardant belts for cables缠绕在电缆表面，其有阻止电缆差火莫延的带状材料。4技术要求
4. 1几何尺寸
电缆用阻燃包带的几何尺寸和尺寸偏差应符表1要求。缺陷类别为心类。表1几何尺寸和尺寸偏差
几何尺于
4. 2外观质量
尺寸偏差
±1, 5
表面平整，不应有分层、鼓泡、凹凸。缺陷类别为C类。几拘尺州
单位为米
尺寸偏差
GA 478—2004

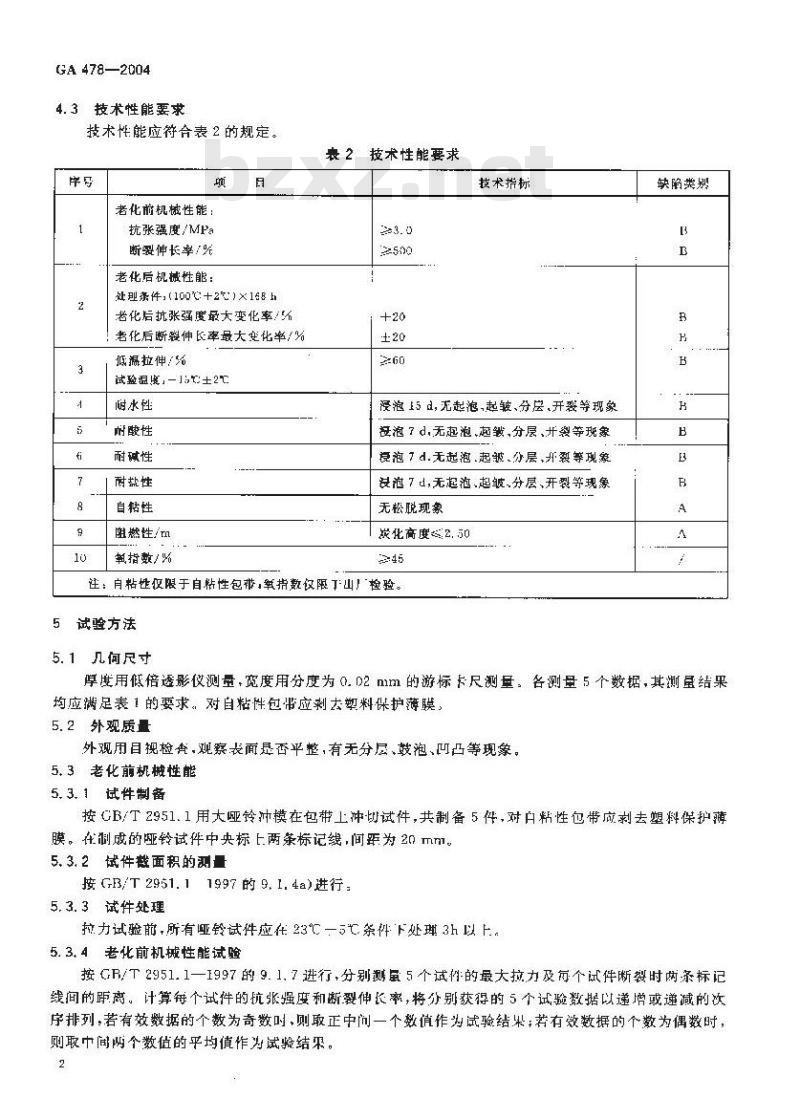

4.3技术性能要求
技术性能应符合表 2 的规定。
老化前机械性能：
抗张强度/MPa
断翠伸长率/%
老化后机械性能：
处理系件，（100℃+2℃×168h
老化后抗张强度最大变化率/%
者化后断裂伸长率最大变化率/%抵漏拉伸/%
试验温1—1;℃±2℃
耐水性
耐酸性www.bzxz.net
耐碱性
耐盐性
自粘性
阻然性/m
载指数/%
表 2 技术性能要求
技术指标
凝泡 15 d,无起泡,起皱、分层,开裂等现象径泡了d,无起泡,起、分层、开裂等现象衰泡7d.无起泡.起破、分层，并裂等现象浸范7d,无起泡起皱.分层、开裂等现象无松脱现象
炭化高度≤2.50
注：自粘性仅限于自粘性包带，氧指数仅限丁山」检验。5
试验方法
几何尺寸
缺陷类别
厚度用低倍透影仪测量，宽度用分度为0.D2m1m的游标卡尺测量。各测量5个数错，其测虽结果均应满足表1的要求。对自粘性包带应剃去塑料保护薄膜，5. 2外观质量
外观用目视检查观察丧面是否平整，有无分层、鼓泡、叫凸等现象。5.3老化前机械性能
5.3.1试件制备
按CB/T2951.1用大哑铃冲模在包带上冲切试件，共制备5件，对白粘性包带应刺去塑料保护薄膜。在制成的哑铃试件中央标上两条标记线，间罪为20mml。5. 3. 2试件截面积的测量
按 GB/T 2951. 11997 的 9, 1. 4a)进行:5.3.3试件处理
拉力试验前,所有哑铃试件应在 23℃一5℃条件下处理 3h以上。5.3.4老化前机械性能试验
按GR/T2951.1—1997的9.1.7进行，分别测量5个试件的最大拉力及每个试件断裂时两条标记线间的距离。计算每个试件的抗张强度和断裂伸长率，将分别获得的5个试验数据以递增或递减的次序排列若有效数据的个数为奇数叫，则取正中一个数值作为试验结果；若有效数据的个数为偶数时，则取中间两个数值的平均值作为试验结果。2
5.4老化后机械性能
5.4. 1试件制备
按 5. 3. 1进行。
5.4.2试件截面积的测量
按5.3.2进行。
5.4.3老化处理
GA 478—2004
按GB/T2951.2-1997的8.1规定的试验方法对试件进行老化处理。老化箱温度为100℃二2℃，处理时问为 168 1h 。
5. 4. 4老化后机械性能试验
按GB/T2951.11997的9.1.7迹行，分别测量经老化处理后5个试件的最大拉力及每个试件断裂时两条标记线间的距离。计算每个试件的抗张强度和断裂伸长率.将分别获得的5个试验数据以增或递减的次序排列,若有效数据的个数为奇数时，则取正中间一个数值作为试验结果;若有效数据的个数为偶数时，则取中间两个数值的平均值作为试验结果。根据老化前后抗张强度和断裂伸长率的试骑结果分别计算山老化后抗张强度最大变化率和断裂伸长率最大变化率。5. 5低温拉伸
5.5.1试件制备
按5,3.1 进行。共制备3件。
5.5.2低温拉伸试验
按GB/T2951.4一1997的8.4进行。分别计算3个试件的伸长率，将获得的3个试验数据以递增或递减的次序扑列，取正中问。个数值作为诚验结果。5.6耐水性
5.6.1在包带上取3个试件，尺寸为30mm×30mm对自粘性包带应刺去塑料保扩薄膜，5.6.2将制备好的3个试件分别放人3儿感蒸馏水的玻璃容器中，并使其完全浸人蒸馏水中，5.6.3没泡期间，隔24h观察-饮并记录。浸泡期满，将试件取出，用滤纸吸下试件表面浸液，日视检台试件：是有起池、起皱，分层、开裂等现象，并于以记录。整个试验应在湿度23士5℃、相对湿度（50)跆的环境件进行，
3个试件全少有2个试扇满起表芝第4项的现是要求。5. 7 耐龄性
5.7.1在包带上取3个试件.尺寸为30mm×30mm。对白粘性包带应剥去塑料保护薄膜，5.7.,2将制备好的三个试件分别人3只3%稀硫酸猝液的玻璃容器中,并使其完全浸人溶波中。5.7. 3浸泡期间,每隔 24 l 成观察一次并记录浸泡期满,将试件取出,用滤纸吸十试件表面浸液，视检查试件,足否有起泡、起皱、分层、开裂等现象，并予以记录。整个试验应在温度23亡士5℃，相对湿度（工究的坏境条件下进行。
5个试性少有2个试件席满足表2第5项的规是要求。5.8耐碱性
5.8.1在包带上取3个试件，尺寸为30tl×30mm。对自粘性包带应剥去塑料保护薄膜，5.8.2将制备好的3个试件分别放人3只盛3%氢氧化钠溶液的玻璃容器中，并使其完全浸人浴中、
5. 8. 3浸泡期间,每隔 24 1 应观察一次并记玻。浸泡期满,将试件取出,用滤纸吸下试件表面浸液，目视检件试件，是否有起泡，起皱、分层，开裂等现象，并了以记录。整个试验应在温度23℃士5℃、相对湿度（50：5)的环境条件下进行
3个试件至少有2个试件满是表2第6项的规定要求。GA 478--2004
5.9耐盐性
5.9.1在包带上取3个试件，尺寸为30mm×30m1对自粘性包带应剩去塑料保护薄膜。5.9.2将制备好的3个试件分别放入3只盛3%氯化钠溶液的玻璃容器中.使其完全浸入浴液中。5.9.3浸范期间.每隔24h应观察次并记录。浸泡期满，将试件取出，用滤纸吸下试件表面浸液，日视检查试件，是否有起泡、起皱、分层、开裂等现象·并予以记录，整个试验应在温度23℃二5℃、相对湿度（50士5）%的环境条件下进行，3个试件至少有2个试件应满是表2第7项的规定要求。5.10自粘性
成成品卷上截取长400mm+5mm的试样3段，去掉塑料保护薄膜，适当拉仲，以1/2搭接片式绕包在直径为20mm士0.2mm的金属圆棒上，共貌包四层。制成的试件在温度23C工5℃、相对褪度（50十5)%的环境条件下放置24h，用目测法检查是否有松脱现象，3个试件均应满足表2第8项的规是要求。5.11阻燃性
5.11.1试验用基书
基材为交联聚乙烯绝缘聚氧乙烯护套电缆，护套氧指数值应不大于24.0，电缆外径30mm士2mm导体为四芯.其截面积为3×50mm-】×25mm，电缆表面应平整光游5. 11.2试件数量
数量为13根，每根长度为3500mm5.11.3试件制备
将包带按1/2搭接均勺地缠绕在试验用基材上，试件其一端500mm的长度不应继號阻燃包带。对有粘性包带应剥塑料保护薄膜。5.11.4试验
按GI3/T18380.3—2001的A类进行.试件安装应符合GB/T18380.32001的规定，试件未缠绕阻燃包带的一端置于梯了下方。5.11.5供火时间
按A类电缆试验，供火时间为40min。5. 11. 6 炭化高度
在燃烧完全停止后（如果在停正供火1h试件仍燃烧不正可以将其强行熄火），用尖锐物体按正试件表面，妇从弹性变为晚性（粉化）则丧明试件基材开始炭化，然后用钢卷尺或直尺测量喷灯喷口的底边至试件基材表面开始炭化处的最大距离，即为炭化高度（m）。5.12氧指数
按GB/T2406规定的试验方法进行，对自粘性包带应去掉其塑料保护薄膜。6检验规则
6.1抽样
样品成随机抽取。被抽样品批量不少于3ktn·描取的样品数量不少于400m。6.2出厂检验项目
出厂检验项目为儿何尺寸、外观质量、耐水性，耐酸性，耐碱性、耐盐性氧指数七项，对白粘性包带还应增加白粘性检验项口
6.3型式检验项目
型式检验琐日为本标准规定的除氧指数以外的其他项目。有下列情况之一时，产品应进行型式检验：
新产品投产或老产品转厂生产时：a
产品的结构，工艺及原材料行较大改变时，e）产品停产一年以恢复生产时，出广检验与上次型式检验有较大差异时;e）正常生产四年或累计1000km时：1）国家质量监督机构或消防督部门提出要求时，6. 4判定原则
6. 4. 1 出厂检验
GA 478-2004
小厂检验结果均应满足第4章规定的技术要求，不合格的检验项目可以在同批样品中抽样进行加倍复验，复验合格后方可山厂。6.4.2型式检验
型式检验顺H的缺陷分类见第 4章,产品质量合格判定原则为:A一0,B≤1,B十C≤2。7标志、使用说明书
7.1产品的包装标志应包括下列内容：a）产品名称、执行标准号、商标；b）
生产企业名称、详细地址；
c）产品型号、规格；
d）产品生产日期。
7.2产品的使用说明书成按GB9969.1的要求编写。8包装、运输
B.1产品采用纸箱包装，内村塑料.并附上产品合格证和产品使用说明书。8.2运输过程中应防止雨淋、曝晒，防止重压、摔撞。
