【公共安全行业标准(GA)】 公安边防部队常用标号数字化技术规范

ICS 01. 080. 30
中华人民共和国公共安全行业标准GA/T513—2004
公安边防部队常用标号数字化
技术规范
The digitized tcchnical specification of the common marks of Armed PoliceFrontier Defence Forces of the Public Security Department2004-08-09 发布
中华人民共和国公安部
2004-08-09实施

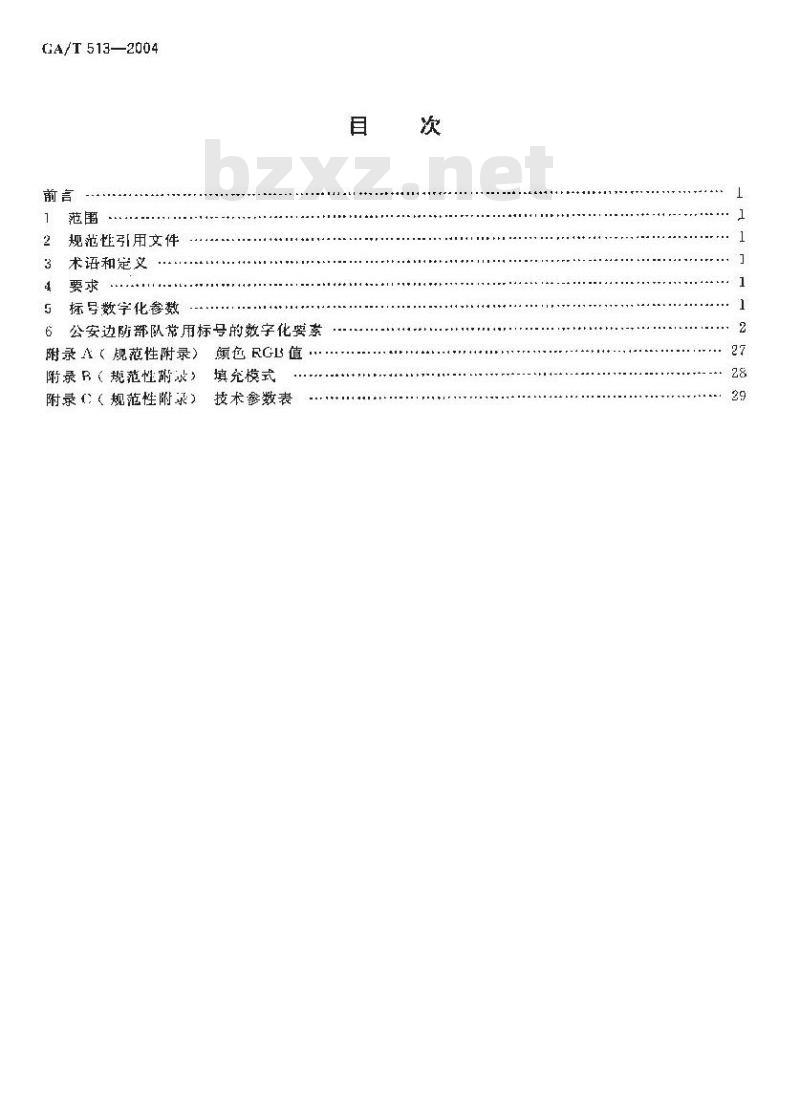

GA/T 513-2004
规范性引用文件
术语和定义
标号数字化参数
公安边防部队常用标号的数字化要系附录A（规范性附录）颜色RGB值附录R（规范性晰录）
附录（（规范性附录）
填充模式
技术参数表
GA/T513-—2004

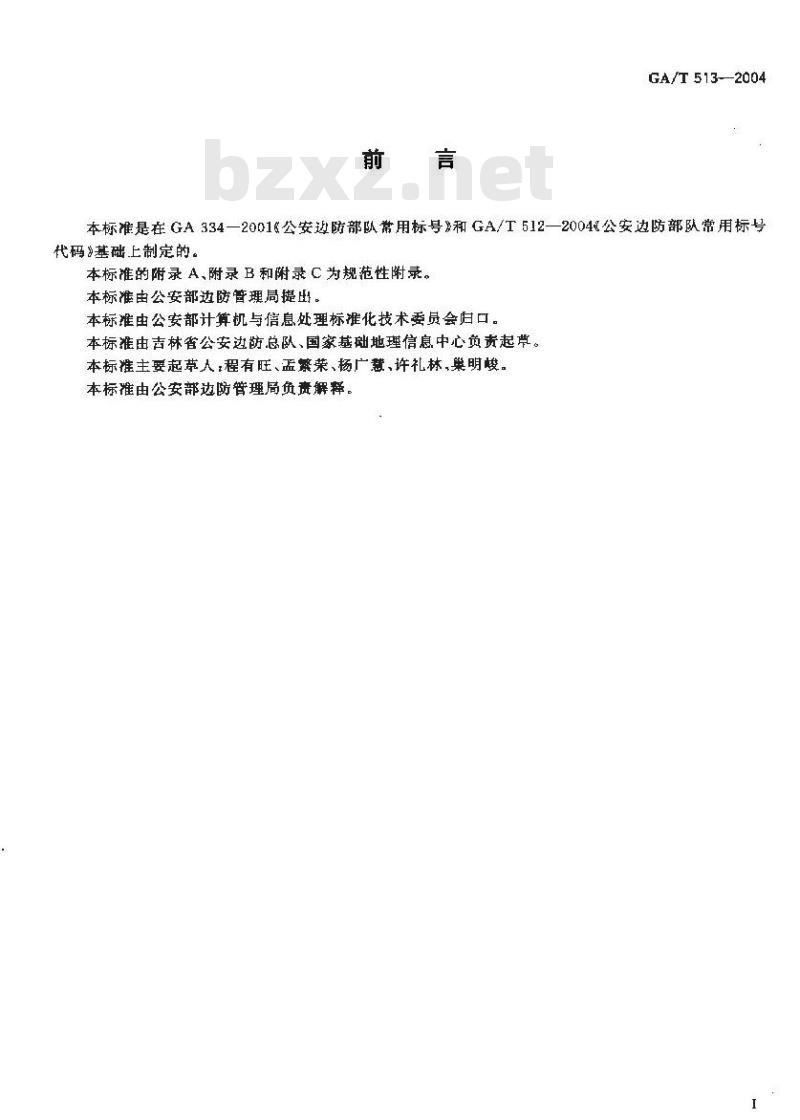

本标准是在GA334一2001&公安边防部队常用标号》和GA/T512一2004公安边防部队常用标号代码》基础上制定的。
本标准的附录A、附录B和附录C为规范性附录。本标准由公安部边防管理局提出。本标准由公安部计算机与信息处理标准化技术委员会归口。本标准由吉林省公安边防总队、国家基础地理信息中心负责起草。本标准主要起草人程有旺、孟繁荣、杨广慧、许礼林巢明峻。本标准由公安部边防管理局负责解释。1范围
公安边防部队常用标号数字化
技术规范
GA/T513—2004
本标准规定了公安边防部队常用标号在电子地图中应用的数字化表示方法和技术参数。本标准适用于公安边防部队制作、识别、使用电子地图，2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注目期的引用文件，其最新版本适用于本标推。GA334--2001公安边防部队常用标号GA/T512—一2004公安边防部队常用标号代码3术语和定义
GA334一2001确定的术语和定义适用于本标准。4要求
4.1标号颤色
标号的颤色按 GA 334一2001 中 4.1的规定,采用RGB值来表示。RGB值见附录 A，4.2标号的方向
标号的方向按 GA 334--2001 中 4.2 的规定。4.3队标的定位
队标的定位点按GA334—2001中4.3的规定，4.4队号注记
队号的注记按GA334--2001中4.5的规定。5 标号数字化参数
5. 1 代码
标号的代码采用GA/T512一2004表中该标号的代码。5.2名称
标号的名称采用GA/T512—2004表1中的名称。5.3几何特征
标号按几何特征分为点状、线状、面状。标号的儿特征采用一位数字编码0点状；
1—线状；
2——面状。　
5. 4 尺寸
标号为点状时，标号尺寸采用点阵式表示，其值为点阵数·如：参数为24，则为24×24的点阵。当GA/T 513—2004

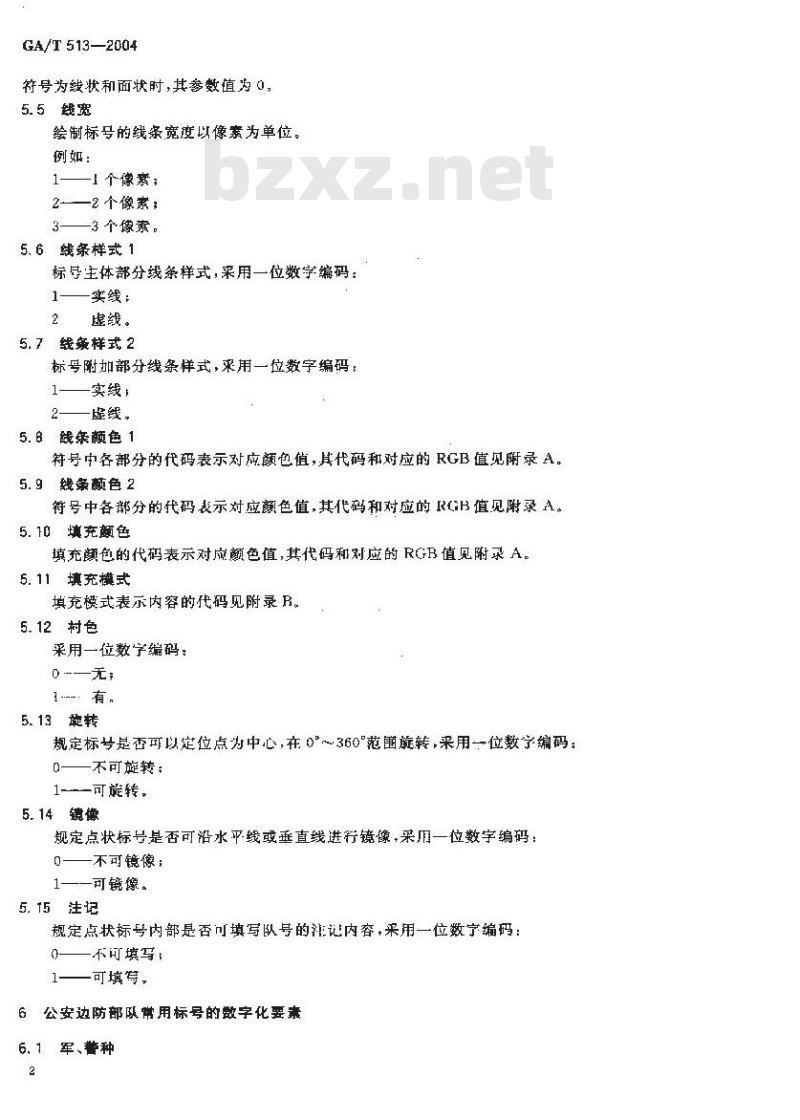

符号为线状和面状时，其参数值为0，5.5线宽
绘制标号的线条宽度以像素为单位。例如：
1——1 个像素;
2-2个像素 1
3——3个像素。
5.6线条样式1
标导生体部分线条样式，采用一位数字编码：1—实线：
虚线。
5.7线象样式2
标号附加部分线条样式，采用一位数字编码：1
一实线！
2——虚线。
5.8线条颜色1
符号中各部分的代码表示对应额色值，其代码和对应的RGB值见附录A。5.9条颜色2
符号中各部分的代码表示对应颜色值，其代码和对应的RGB值见附录A。5. 10填充颤色
填充颜色的代码表示对应颜色值,其代码和刘应的RGB值见附录A。5. 11填充模式
填充模式表示内容的代码见附录R。5.12色
采用一位数编码：
0-—无；
5.13整转
规定标专是否可以定位点为中心，在0°～360°范围旋转，采用一位数字编码：0——不可旋转;
1--可旋转。
5.14镜像
规定点状标号是否可沿水平线或垂直线进行镜像，采用一位数字编码：0—一不可镜像：
1——可镜像。
5.15注记
规定点状标号内部是否可填写以号的注记内容，采用一位数宁编码：0
一不可填写，
1——可填得，
6公安边防部队常用标号的数字化要素6. 1 军、替种
6.1.1公安边防部队
说明与图例见 GA 334—2001表 3 中 5. 1. 1,技术参数见附录C中的心. 。
6.1.2公安替察机关www.bzxz.net
说明与图例见GA3342001表3中5.1.2；技术参数见附录 C 中的 C. 2。6. 1. 3中国人民解放军
说明与图例览 GA 331—2001 表 3 中 5. 1. 3 :技术参数见附录C中的C.3。
6.1.4中国人民武装警察部队
说明与图例见GA 3342001表3中5.1.4:技术参数见附录 C中的 C, 4。
6.1.5民兵组织
说明与图例见GA334—2001表3中5.1.5技术参数见附录 C 中的 C. 5,
6.2指挥机关
6.2.1公安部
说明与图例见GA334—2001表4中5.2.1月技术参数见附录 C中的 C. 6。
6.2.2公安厅
说期明与图例见GA334—2001表1中5.2.2：技术参数见附录 C中的 C. 7。
6.2.3公安局（处）
说明与图例见GA334—2001表4中5.2.3技术参数见闭录中的,&。
6.2. 4 公安分局(县,市)
说明与图例见 GA 334—2001 表 4 中 5. 2. 4 #技术参数见附录 C 中的 C. 9。6.2.5公安派出所
说明与图例见GA334—2001表4中5.2.5技术参数见附录中的.10。
6. 2.6 基地指挥部
说明与图例见 GA 334—2001 表 4 中 5. 2. 6 t技术参数见附录 C 中的 C, 11,6.2.7公安部边防局基地指挥部
GA/T 513--2004
由指挥机关中“基地指挥部\的标号与级别、人员中“总部”标号组合而成，“总部\标号在\基地指挥部”标号的上方中部位置。“基地指摔部的说明与图例按GA334一2001表4中5.2.6规定，“总部”的说明与图例见GA334--2001表5中5.3.1规定。技术参数见附录C中的C.12。
6. 2.8总队基地指挥部
由指挥机关中“基地措挥部的标号与级别、人员中*总队（师)\标号组合而成，\总队(师)\标号在“基地指挥部\标号的上方中部位置。“总队(师)\的说明与图例见 GA 334-2001 表5 中 6.3.2规定，技术参数见附录 C中的 心. 13,3
GA/T 513—2004
6.2.9支队基地指挥部
指挥机关中“基地指挥部\的标号与级别、人员中\支嵌（团)\标号组合而成，“支队（团)\标号在“基地指挥部\标号的上方中部位置。“支队（团)”的说明与图例见GA334一2001表5中5.3,3规定。技术参数见随录 C中的 C,14。
6.2.10现场指挥所
说明与图例见 GA 334—2001表4中 5. 2. 7 技术数见录C中的C,15。
6.2.11公安部边防局现场指挥所由指挥规关中*现场指挥部”的标号与级别、人员中“总部”标号组合南成，“总部\标号在“现场指撑部\标号的上方中部位置。“现场指挥部的说明与图例按GA334一2007表4中5.27规定，“总部”的说明,与图例见 GA 334—2001 表 5 中 5, 3, 1 技术参数见附录 C 中的 C. 16。6.2.12总队现场指挥所
由指挥机关中“现场指挥部\的标号与级别、人员中“总队（师）\标号组合而成，“总队（师）”标号在“现场指挥部”标号的上方中部位置。“总队（师）\的说明与图例见GA334一2001表5中5.3.2。技术参数见附录 C 中的 C. 17 。6.2.13支队现场指挥所
出指挥机关中“现场指摔部\的标号与级别人员中“支（团）\标号组台而成，“支队（团）”标号在“现场指挥部\标号的上方中部位置。支队（团)\的说明与图例按GA334一2001表5中5.3.3规定。技术参数见附录 心中的 C. 18。6.2.14联合指挥所
说明与图例此GA334-—2001表4中5.2.8：技术参数见附录心中的 C, 19。6.2.15预备指挥所
说明与图例见GA334-2001表4中5.2.9，技术参数见附录 C 中的 C. 20 。6. 2. 16大队指挥所
说明与图例见 GA 334—2001. 表 4 中 5. 2. 10 技术参数见附录 ( 中的 C. 21 .6. 2.17中队观察所
说明与图例见 GA334—2001表4中5.2.11.技术参数录中的℃,22。
6.2. 1B分队观察所
说明与图例见GA334-2001表4中 5.2.11和5.3.6;技术参数见附录C中的心.23。
6. 2. 19后勘保随指挥组
说明与图见GA334--2001表5中5.2.12，技术参数见附录 C 中的 亡. 24。6.3级别、人员
6.3. 1总部
说明与图例GA334—2001表5中5.3.1技术参数见附录 C中的 心. 25。4
6, 3.2总以(师)
说明与图例见GA334—2001表5中5.3.2技术参数见附录C中的C,26。
6.3.3支队（团）
说明与图例见GA334—2001表5中5.3.3；技术参数见附录C中的C.27。
6.3.4大队（蓝）
说明与图例见GA334—2001表5中5.3.4技术数见附录C中的C.28。
6.3.5中队（连）
说明与图例见GA334—2001表5中5.3.5；技术参数见附录C中的C.29。
6.3.6分队
说明与图例见GA334—2001表5中5.3.6;技术参数见附录 C 中的 C. 30 。6.3.7检站站长
说明与图例见GA334—2001表5中5.3.7;技术参数见附录 C中的 C. 31 。6.3.8边检站政类
说明与图例见GA334—2001表5中5.3.8;技术参数见附录C中的C.32。
6. 3. 9 中队长
说明与图例见GA334-—2001表5中5.3.9;技术参数见附录 C中的 C. 33。6.3.10政治指导员
说明与图例见GA334—2001表5中5.3.10;技术参数见附录 C中的 C. 34 。6.3.11 分队长
说明与图例见GA334—2001表5中5.3.11；技术参数见附录C中的.85。
6. 3. 12班长
说明与图例见GA334—2001表5中5.3.12技术参数见附录C中的C.36。
6.3.13破斗小组长
说明与图例见GA334—2001表5中5.3.13技术参数见附录 C 中的 C. 37 6.3. 14战士
说明与图例见GA334—2001表5中5.3.141技术参数见附录C中的C.38。
6.4武器、器械
6.4.1手枪
说明与图例见GA334—2001表6中5.4.1；技术参数见附录 C中的 C. 39。GA/T 5132004
GA/T 513---2004
6.4.2狙击步枪
说明与图例见 GA 334-—2001 表 6 中 5. 4. 2 ;技术参数见附录C中的 C. 40。
6. 4. 3冲锋枪
说明与图例见 GA 334—2001 表 6 中 5. 4. 3 ;技术参数见附录C中的C.41
6.4.4信号枪
说明与图例见 GA 3342001 表 6 中 5. 4, 4 :技术参数见附录 C 中的 C. 42 6.4.5轻机枪
说明与图例,见 GA 334—2001 表 6 中 5. 1. 5;技术参数见附录 C 中的 C. 43,6. 4. 6盈机枪
说明与图例见 GA 334—2001表 6中 5.4.6;技术参数见附录C中的C.44。
6.4.7火筋荷
说明与图例见 GA 334- -2001表 6 中 5,4, 7 :技术参数见附录 C 中的 C, 45。6.4.8迫击炮
说明与图例见 GA 334—2001表 6 中 5.4.8技术拳数见附录C中的C.46。
6.4.9无座力炮
说明与图例见GA3342001表6中5.4,9+技术参数见附录 C 中的 C. 47 。6.4.10非柔性武器
说明与图例见 GA 3342001 表 6 中 5.1,10#技术参数见附录C中的C,48。
6. 4. 11 高压水枪
说明与图例见GA334—2001表6中5.4.11，技术参数见附录 C中的 C. 49 。6. 4. 12警棍
说明与图例见 GA 334—2001 表 6 中 5. 4. 12;技术参数见附录 C中的 C.50。
6.4.13盾牌
说明与图例见GA334—2001表6中5.4.13；技术参数见附录 C 中的 C, 51 。6.5车船艇
6.5.1汽车
说明与图例见G人334—2001表7中5.5.1；技术参数见附录C中的C.52。
6.5.2指挥车
说明与图例见 GA 334—2001 表 7 中 5. 5. 2;技术参数见附录C中的C. 53。
6. 5. 3阻截车
说明与图例见GA334—2001表7中5.5.3技术参数见附录 C中的 C, 54 。6.5.4防弹车
说明与图例见GA334—2001表7中5.5.4技术参数见附录 C 中的 C. 55 。6.5.5救护车
说明与图例见GA334—2001表7中5.5.5；技术参数见附录 C 中的 C, 56 。6.5.6防爆车
说明与图例见 GA 334—2001 表 7 中 5. 5. 6;技术拳数见附录C中的 C. 57。
6.5.7消防车
说明与图例见 GA 334—2001 表 7 中 5. 5. 7 ;技术参数见附录 C中的 C. 58。6.5,8警备车
说明与图例见 GA 334—2001 表 7 中 5. 5. 8;技术参数见附录 C 中的 C. 59。6.5.9专车
说明与图例见GA334—2001表7中5.5.9：技术参数见附录 C中的 C. 60。6.5.10邀逻车
说明与图例见GA 334—2001表7中5.5.10;技术参数见附录C中的61。
6.5.11通信车
说明与图例见 GA 334—2001 表 7中 5. 5.11 :技术囊数见附录 C 中的 C. 62
6,5. 12警卫车
说明与图例见 GA 334—2001 表 7 中 5. 5. 12 #技术参数见附录 C 中的 C. 63,6.5.13现场勘查车
说明与图例见 GA 334 -2001 表 7中 5. 5. 13;技术参数见附录 C 中的 C. 64 。6.5.14因车
说明与图例见GA334—2001表7中5.5.14；技术象数见附录C中的C.65。
6.5.15拖拉机
说明与图例见GA 334--2001表7中 5.5.15;技术慈数见附录中的66。
6. 5. 16商力车
说明与图例见 GA 334一2001表 7中 5.5.16;技术参数见附录 C中的 C.67。
GA/T513-2004
GA/T513—2004
6. 5. 17获甲输送车
说明与图例见GA334—2001表7中 5.5,17技术参数见附录心中的 C. 68。6. 5. 18铁路列车
说明与图例见 GA 384—2001表 7 中 5. 5. 18;技术参数见附录C中的C.69。
6.5.19两轮摩托
说明与图例见 GA 334—2001 表 7 中 5. 5. 19;技术参数见附录 C中的C. 70。
6.5.20三轮库托
说明与图例见GA334—2001表7中5.5.20:技术参数见附录C中的C.71.
6.5.21自行车
说明与图例见GA334—-2001表7中5.5.21：技术参数见附录C中的C.72.
6.5. 22民用期
说明与图例见GA334—2001表7中5.5.22技术参数见附录C中的C.73.
6.5.23武装小艇（江河邀逻艇）说明与图例见GA334—2001表7中5.5.23;技术参数见附录 C中的 C. 74。6.5.24护卫艇
说明与图例见GA334-2001表7中5.5.24;技术参数见附求C中的.75。
6. 5. 25登陆艇
说明与图例见GA3342001表7中5.5.25：技术参数见附录 C中的 C. 76。6.5.26气垫船
说明与图例见GA334—2001表7中5.5.26，技术参数见附录 C 中的 C. 77。6. 5. 27勤务船
说明与图例见GA 334—2001表7中 5.5.27;技术参数见附录C中的C.78。
6. 5. 28轮
说明与图例见GA334—2001表7中5.5.28技术旁数见附录C中的 C,79.
6.5.29货轮
说明与图例见GA334—2001表7中5.5.29；技术参数见附录 C 中的 C. 80。6.5.30渔轮
说明与图例见GA334—2001表7中5.5.30#技术参数见附求C中的C.81。
6. 5. 31拖轮
说明与图例见GA334--2001表7中5.5,31技术参数见附录 C 中的 C, 82 。部队热献
6. 6. 1执目标
6. 6. 1. 1监护目标
说明与图例见GA334-—2001表8中5.6.1.1;技术参数见附录 C 中的 C. 83。6. 6. 1. 2边防拘留审所
说明与图例见GA334—2001表8中5.6.1.2;技术参数见附录 C 中的 C. 84 。6.6.1.3看押目标
说明与图例见GA334-—2001表8中5.6.1.3；技术参数见附录 C 中的 C. 85。6. 6. 1. 4 看守目标
说明与图例见GA334~-2001表8中5.6.1,4技术参数见附录 C中的 C. 86。6. 6. 1. 5 警务区
说明与图例见GA3342001表8中5.6.1.5技术睾数见附录 C中的C. 87。
6.6. 1. 6邀逻区
说明与图例见GA334—2001表8中5.6.1.6技术参数见附录 C 中的 C, 88.6. 6. 1. 7私海域
说明与图例见GA334—2001表8中5.6.1.7；技术参数见附录 C 中的 C. 89 。6. 6. 1. 8口岸
说明与图例见 GA 334—2001表 8中5.6.1.8;技术参数见附录 C 中的 C. 90 。6.6.1.9临时过货点
说明与图例见GA334—2001表8中5.6.1.9；技术参数见附录C中的C.91。
6.6.1.10港区卡口
说明与图例见GA334—2001表8中5.6.1.10；技术参数见附录心中的C. 92
6. 6. 1. 11边塘作业区
说明与图例见GA 334—2001表 8中5.6.1.11;技术参数见附录心中的 C. 93。6.6.1.12港口作业区
说明与图例见GA334—2001表8中5.6.1.12;技术参数见附录 亡中的 . 94
6. 6. 1. 13 走私案件高发区
说明与图例见 GA 334—2001表8 中 5.6,1.13:GA/T513—2004
