【公共安全行业标准(GA)】 手抬机动消防泵

GA108-1995

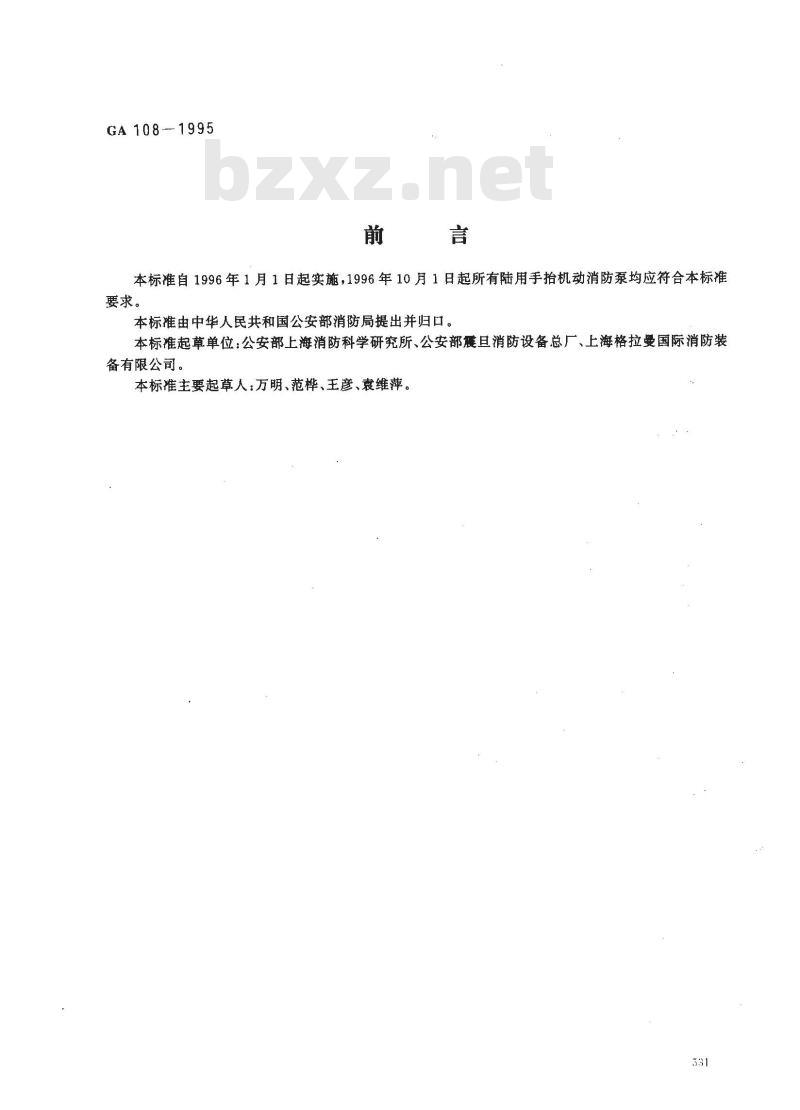

本标准自1996年1月1日起实施，1996年10月1日起所有陆用手抬机动消防泵均应符合本标准要求。
本标准由中华人民共和国公安部消防局提出并归口。本标准起草单位：公安部上海消防科学研究所、公安部震旦消防设备总厂、上海格拉曼国际消防装备有限公司。
本标准主要起草人：万明、范桦、王彦、衰维萍。531

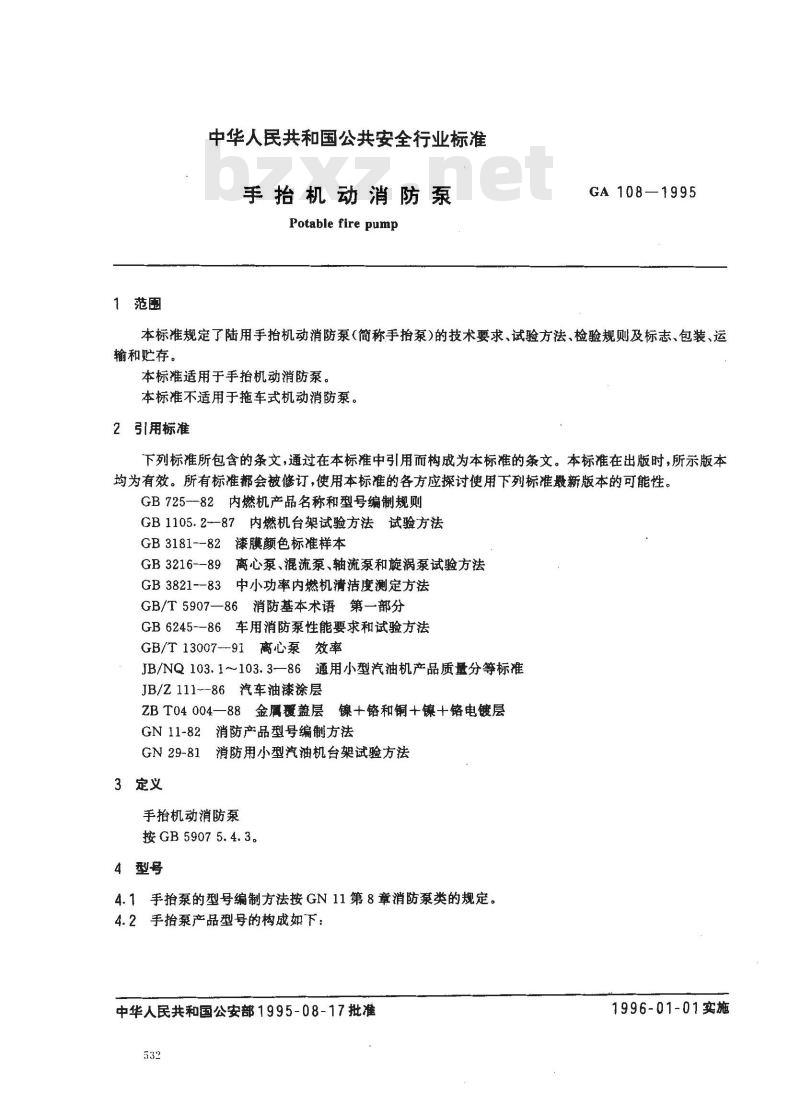

1范围
中华人民共和国公共安全行业标准手抬机动消防泵
Potable fire pump
GA 108-1995
本标准规定了陆用手抬机动消防泵（简称手抬泵）的技术要求、试验方法、检验规则及标志、包装、运输和贮存。
本标准适用于手机动消防泵。
本标准不适用于拖车式机动消防泵。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准在出版时，所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准殿新版本的可能性。GB725--82内燃机产品名称和型号编制规则GB1105.2--87内燃机台架试验方法试验方法GB3181--82漆膜颜色标准样本
GB 3216--89离心泵、混流泵、轴流泵和旋涡泵试验方法GB3821--83中小功率内燃机清洁度测定方法GB/T 5907一86消防基本术语第一部分GB6245--86车用消防泵性能要求和试验方法GB/T 13007-91 离心泵 效率
JB/NQ103.1～103.3—86通用小型汽油机产品质量分等标准JB/Z111-86汽车油漆涂层
ZBT04004一88金属覆盖层镍+铬和铜+镍+铬电镀层GN11-82消防产品型号编制方法
GN 29-81
3定义
消防用小型汽油机台架试验方法手抬机动消防泵
按GB 5907 5.4.3。
4型号
4.1手抬泵的型号编制方法按GN11第8章消防泵类的规定。4.2手抬泵产品型号的构成如下；中华人民共和国公安部1995-08-17批准532
1996-01-01实施

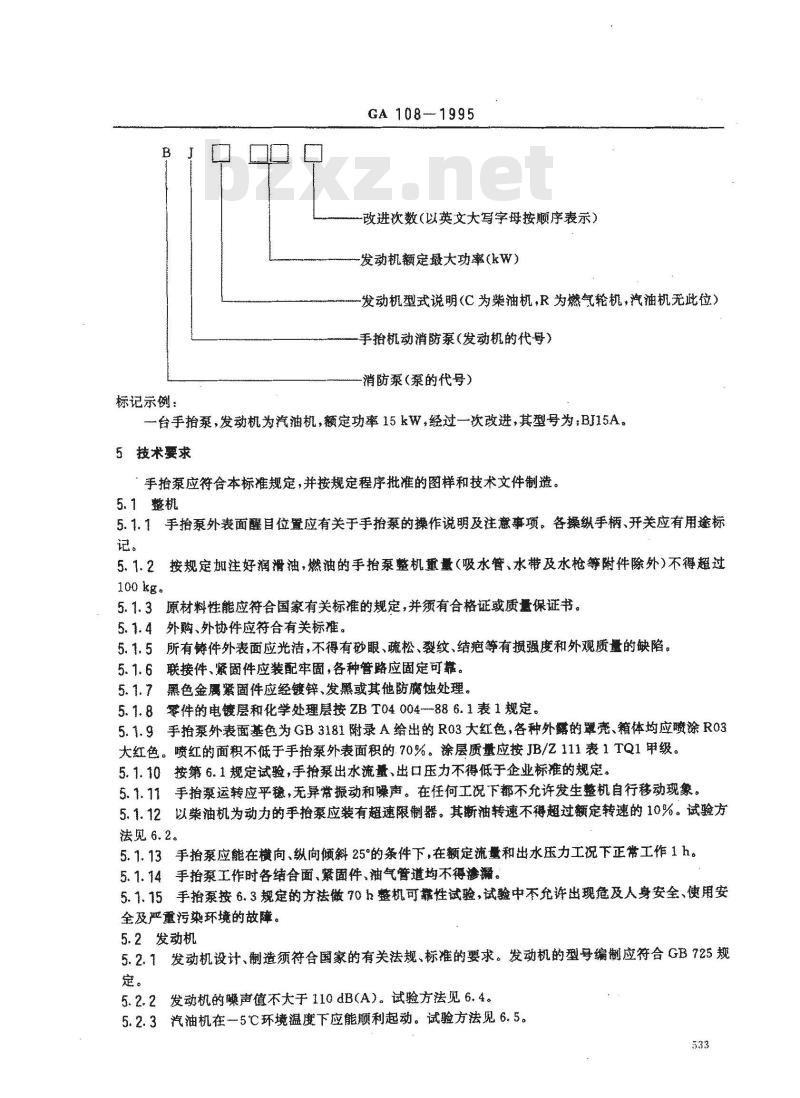

标记系例：
GA108-1995
改进次数（以英文大写字母按顺序表示）发动机额定最大功率（kW）
发动机型式说明（C为柴油机，R为燃气轮机，汽油机无此位）手抬机动消防泵（发动机的代号）消防泵（泵的代号）
台手抬泵，发动机为汽油机，额定功率15kW，经过一次改进，其型号为：BJ15A。5技术要求
手抬泵应符合本标准规定，并接规定程序批准的图样和技术文件制造。5.1整机
5.1.1手抬泵外表面醒目位置应有关于手抬泵的操作说明及注邀事项。各操纵手柄、开关应有用途标记。
5.1.2按规定如注好润滑油，燃油的手抬泵整机量（吸水管、水带及水枪等附件除外）不得超过100kg。
5.1.3原材料性能应符合国家有关标准的规定，并有合格证或质保证书。5.1.4外购、外协件应符合有关标准。5.1.5所有铸件外表面应光洁，不得有砂眼、疏松、裂纹、结疤等有损强度和外观质量的缺陷。5.1.6联接件、紧固件应装配牢固，各种管路应固定可靠。5.1.7
黑色金属繁固件应经镀锌、发黑或其他防腐蚀处理。5.1.8零件的电镀层和化学处理按ZBT04004-886.1表1规定。5.1.9手抬泵外表面基色为GB3181附录A给出的R03大红色，各种外露的罩壳、箱体均应喷涂R03大红色。喷红的面积不低于手抬泵外表面积的.70%。涂层质量应按JB/Z111表1TQ1甲级。5.1.10按第6.1规定试验，手拍系出水流量、出口压力不得低于企业标准的规定。5.1.11手抬泵运转应平稳，无昇常振动和噪声。在任何工况下都不允许发生整机自行移动现象。5.1.12以柴油机为动力的手抬泵应装有超速凝制器。其断油转速不得超过额定转速的10%。试验方法见6.2。
5.1.13手抬泵应能在横向、纵向倾斜25°的条件下，在额定流量和出水压力工况下正常工作1h。5.1.14手抬泵工作时各结合面、繁固件、油气管道均不得渗凝。5.1.15手抬泵按6.3规定的方祛做70h整机可靠性试验，试验中不允许出现危及人身安全、使用安全及严重污染环境的故障。
5.2发动机
5.2.1发动机设计、制避须符合国家的有关法规、标准的要求。发动机的型编制应符合GB725规定。
5.2.2发动机的曦声值不大于110dB（A）。试验方法见6.4。5.2.3汽油机在5℃环境温度下应能顺利起动。试验方法见6.5。533
GA108—1995

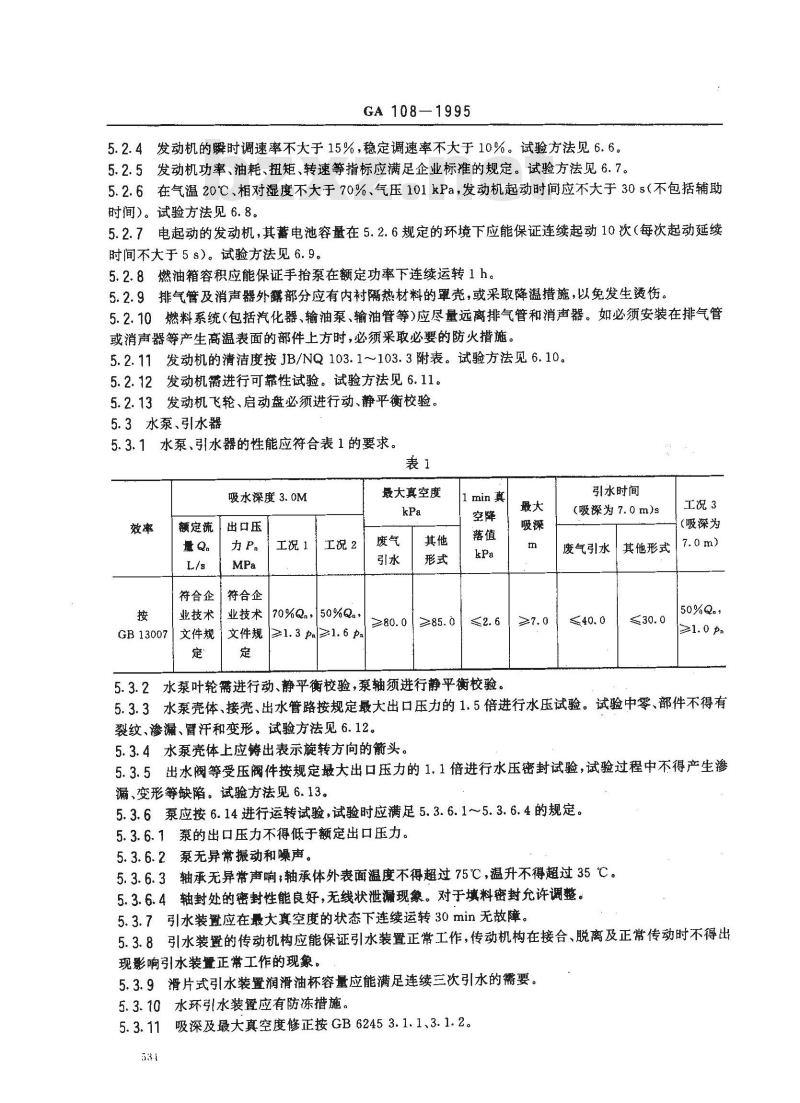

5.2.4发动机的瞬时调速率不大于15%，稳定调速率不大于10%。试验方法见6.6。5.2.5发动机功率、油耗、扭矩、转速等指标应满足企业标准的规定。试验方法见6.7。5.2.6在气温20℃、相对湿度不大于70%、气压101kPa，发动机起动时间应不大于30s（不包括辅助时间）。试验方法见6.8。
5.2.7电起动的发动机，其蓄电池容量在5.2.6规定的环境下应能保证连续起动10次（每次起动延续时间不大于5s）。试验方法见6.9。5.2.8燃油箱容积应能保证手抬泵在额定功率下连续运转1h。5.2.9排气管及消声器外露部分应有内衬隔热材料的罩壳，或采取降温措施，以免发生烫伤。5.2.10燃料系统（包括汽化器、输油泵、输油管等）应尽量远离排气管和消声器。如必须安装在排气管或消声器等产生高温表面的部件上方时，必须采取必要的防火措施。5.2.11发动机的清洁度按JB/NQ103.1～103.3附表。试验方法见6.10。5.2.12发动机需进行可靠性试验。试验方法见6.11。5.2.13发动机飞轮、启动盘必须进行动、静平衡校验。5.3水泵、引水器
5.3.1水泵、引水器的性能应符合表1的要求。表1
吸水深度3.0M
额定流
量Q：
符合企
业技术
文件规
GB 13007
出口压
力P，下载标准就来标准下载网
符合企
业技术
文件规
工况1
工况2
70%Q.,50%Q.，
≥1. 3 p/≥1. 6 pa
最大真空度
1min真
≥80.0 /≥85. 0
引水时间
(吸深为7.0m)s
工况3
（吸深为
废气引水其他形式
≤2. 6 /≥7.0
≥1. 0 pn
5.3.2水泵叶轮需进行动、静平衡校验，泵辅须进行静平衡校验。5.3.3水泵壳体、接壳、出水管路按规定最大出口压力的1.5倍进行水压试验。试验中零、部件不得有裂纹、渗漏、冒汗和变形。试验方法见6.12。5.3.4水泵尧体上应铸出表示旋转方向的箭头。5.3.5出水阀等受压阀件按规定最大出口压力的1.1倍进行水压密封试验，试验过程中不得产生渗漏、变形等缺陷。试验方法见6.13。5.3.6泵应按6.14进行运转试验，试验时应满足5.3.6.1~5.3.6.4的规定。5.3.6.1泵的出口压力不得低于额定出口压力。5.3.6.2泵无异常振动和噪声。
5.3.6.3轴承无异常声响；轴承体外表面度不得超过75℃，温升不得超过35℃。5.3.6.4轴封处的密封性能良好，无线状泄现象。对于填料密封允许调整。5.3.7引水装置应在最大真空度的状态下连续运转30min无故障。5.3.8引水装置的传动机构应能保证引水装置正常工作，传动机构在接合、脱离及正常传动时不得出现影响引水装量正带工作的现象。5.3.9滑片式引水装置润滑油杯容量应能满足连续三次引水的需要。5.3.10水环引水装置应有防冻措施。5.3.11吸深及最大真空度修正按GB62453.1.1、3.1.2。531

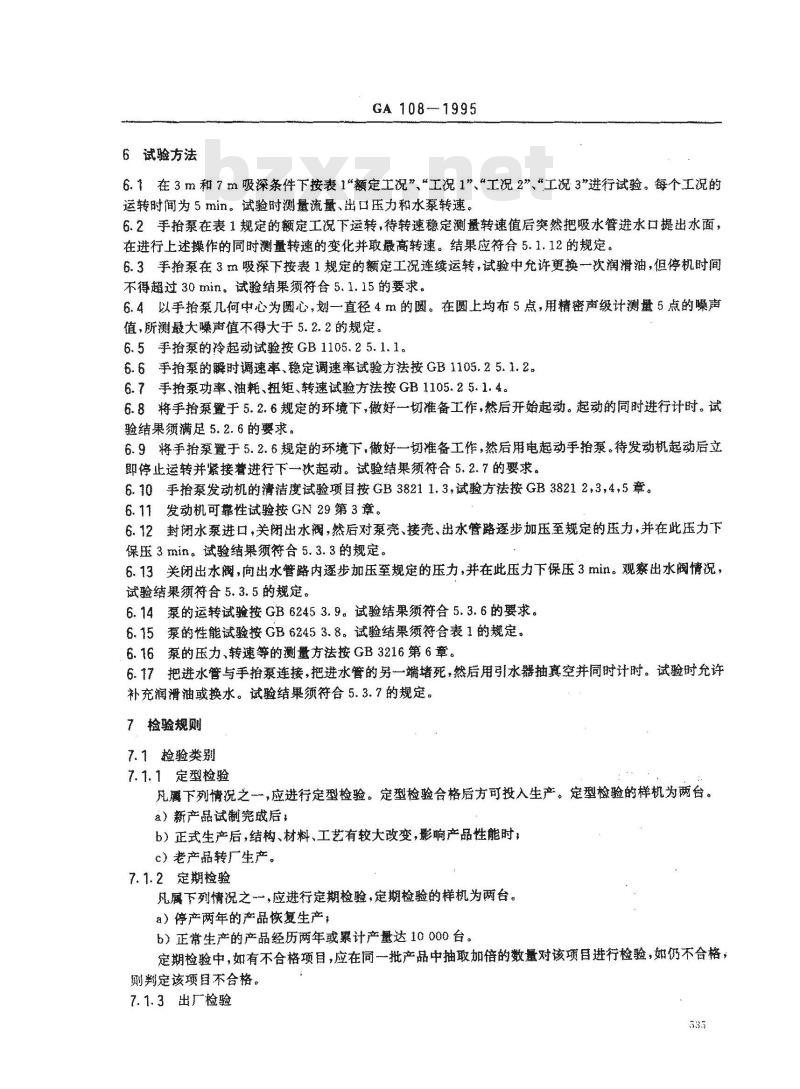

6试验方法
GA 108.- 1995
6.1在3m和7m吸深条件下按表1*额定工况”“工况1”工况2”“工况3”进行试验。每个工况的运转时间为5 min。试验时测量流量、出口压力和水系转速。6.2手抬泵在表1规定的额定工况下运转，待转速稳定测量转速值后突然把吸水管进水口提出水面，在进行上述操作的同时测量转速的变化并取最高转速。结果应符合5.1.12的规定。6.3手抬泵在3m吸深下按装1规定的额定工况连续运转，试验中允许更换一次润滑油，但停机时间不得超过30mm。试验结果须符合5.1.15的要求。6.4以手抬泵几何中心为圆心，划一直径4m的圆。在圆上均布5点，用精密声级计测量5点的噪声值，所测最大赚声值不得大于5.2.2的规定。6.5手抬泵的冷起动试验按GB1105.25.1.1。6.6手拍泵的瞬时调速率、稳定调速率试验方法按GB1105.25.1.26.7手抬泵功率、油耗、扭矩、转速试验方法按GB1105.25.1.4。6.8将手抬录置于5.2.6规庭的环境下，做好一切催备工作，然后开始起动。起动的同时进行计时。试验结果须满足5.2.6的要求。
6.9将手抬泵置于5.2.6规定的环境下，做好一切准备工作，然后用电起动手拍泵。待发动机起动后立即停止运转并紧接着誉进行下一次起动。试验结果须符合5.2.7的要求。6.10手抬泵发动机的清洁度试验项目按GB38211.3，试验方法按GB38212，3，，5章。6.11发动机可靠性试验按GN29第3章。6.12封闭水泵进口，关闭出水阀，然后对泵壳、接壳、出水管路逐步加压至规定的医力，并在此压力下保压3min。试验结巢须符合5.3.3的规定。6.13关闭出水阀，向出水管路内逐步加压至规定的压力，并在此压力下保压3min。观察出水阀情况，试验结果须符合5.3.5的规定。
6.14泵的运转试验按GB62453.9。试验结果须符合5.3.6的要求。6.15蒙的性能试验按GB62453.8.试验结果须符合表1的规定。6.16泵的旺力、转速等的测量方法按GB3216第6章。6.17把进水管与手拍泵连接，把进水管的劳一端堵死，然后用引水器抽真空并同时计时。试验时允许补充润滑油或换水。试验结果须符合5.3.7的规定。7检验规则
7.1捡验类别
7.1.1定型检验
凡属下列情况之，应进行定型检验。定型检验合格后方可投入生产。定型检验的样机为两台。a）新产品试制光成后
b）正式生产后，结构、材料、工艺有较大改变，影响产品性能时，c）老产品转厂生产。
7.1.2定期检验
凡属下列情况之一，应进行定期检验，定期检验的样机为两台。a）停产两年的产品恢复生产，
b）正常生产的产品经历两年或攀计产量达10000台。定期检验中，如有不合格项目，应在同一批产品中抽取加倍的数量对该项进行检验，如仍不合格，则判定该项目不合格。
7.1.3出厂检验
GA108—1995
手抬泵应按规定的项目进行出厂检验，检验合格后由质检部门签发合格证方可出厂。7.2检验项目
手抬泵的定型检验、定期检验和出厂检验项目及内容按表2的规定。表2
检验项目
手抬泵外观及重量
手抬泵整机试验
发动机试验
水泵及引水器试验
注：“\为必须检验项目。
8标志、包装、运输、贮存
8.1标志
检验内容
5.1.1、5.1.2、5.1.5、5.1.6、5.1.7、5.1.9a.
手抬泵工况，
最大真空度，
真空度降落值：
引水时间；
纵、横侧倾运转性能，
运转稳定性，
整机可靠性
噪声试验，
调速率试验：
冷起动性能，
性能试验
常温起动性能：
蓄电池容量试验;
清洁度；
可靠性
水压强度及密封性；
水泵运转试验；
引水器30min连续运转
在手抬泵外表明显部位设置标牌。标牌上须有如下内容：a）手抬泵型号、出厂编号，
定型检验
定期检验
b）发动机型号、功率、转速、燃料种类（二冲程发动机还须有燃油、润滑油混合比)，c）水泵额定流量、出水压力，
d）制造广名、出厂日期。
8.2包装
8.2.1手抬泵出厂应配齐下列技术文件并妥善包装：a）产品合格证；
b）产品使用说明书；
出厂检验
c）工具、附件清单；
d）质量保修卡。
GA108—1995
8.2.2“手抬泵外露镀铬件应涂润滑脂。随机照明灯应用塑料薄膜包扎。8.2.3调速器调整螺钉应用铅封封住。8.2.4发动机、水泵应放尽余水，燃油箱不得有余油，蕾电池断开正、负极接头。8.3贮存
手抬泵须长期贮存时，应放尽燃油和水，存放在防火、防雨、防潮、防晒及通风良好的场所。537
