【广播电影电视行业标准(GY)】 卫星广播电视地球站设计规范(附条文说明)

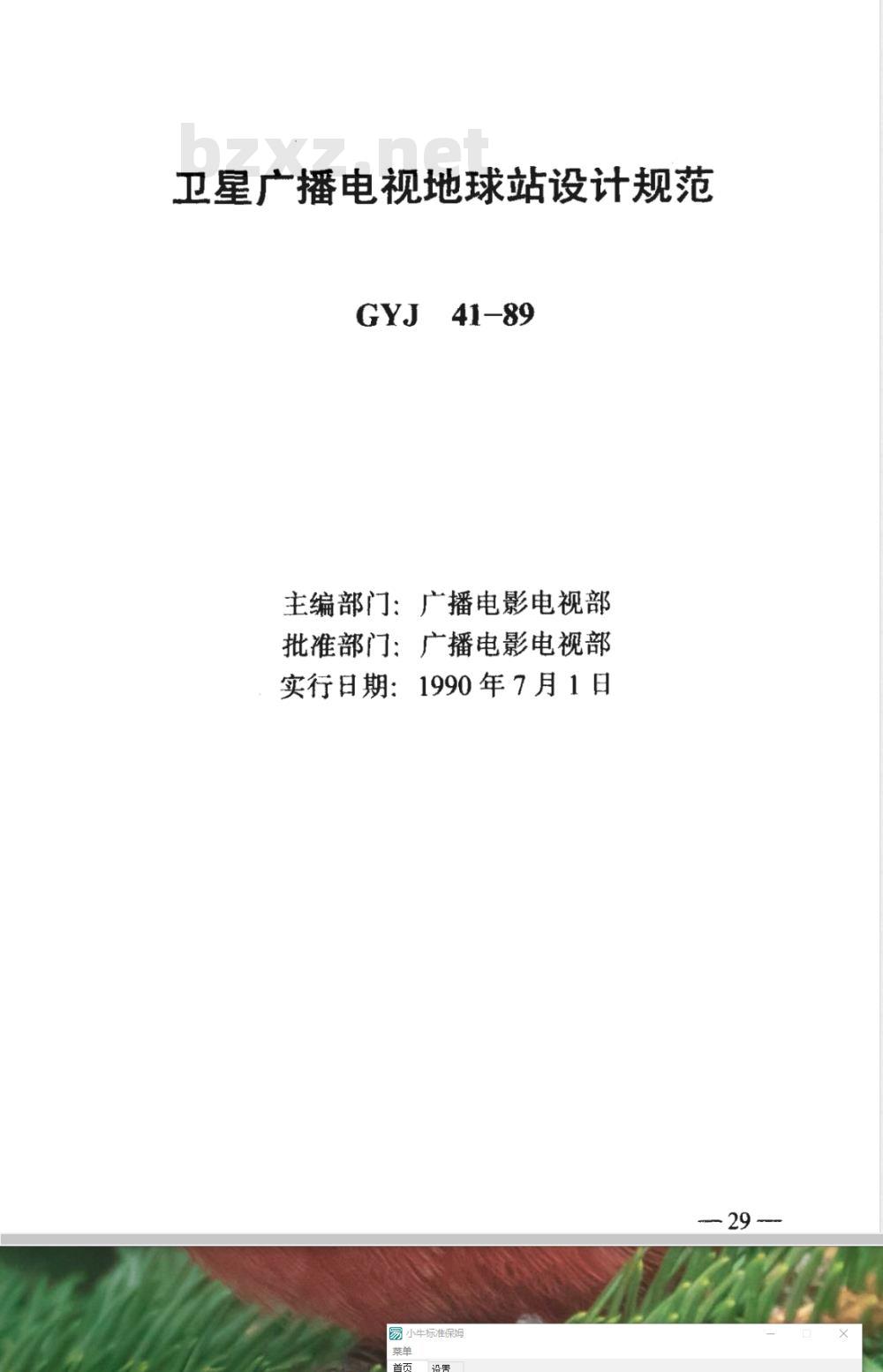

卫星厂播电视地球站设计规范
GYJ41-89
主编部门：广播电影电视部
批准部门：广播电影电视部
实行日期：1990年7月1日
易小牛标准保姆

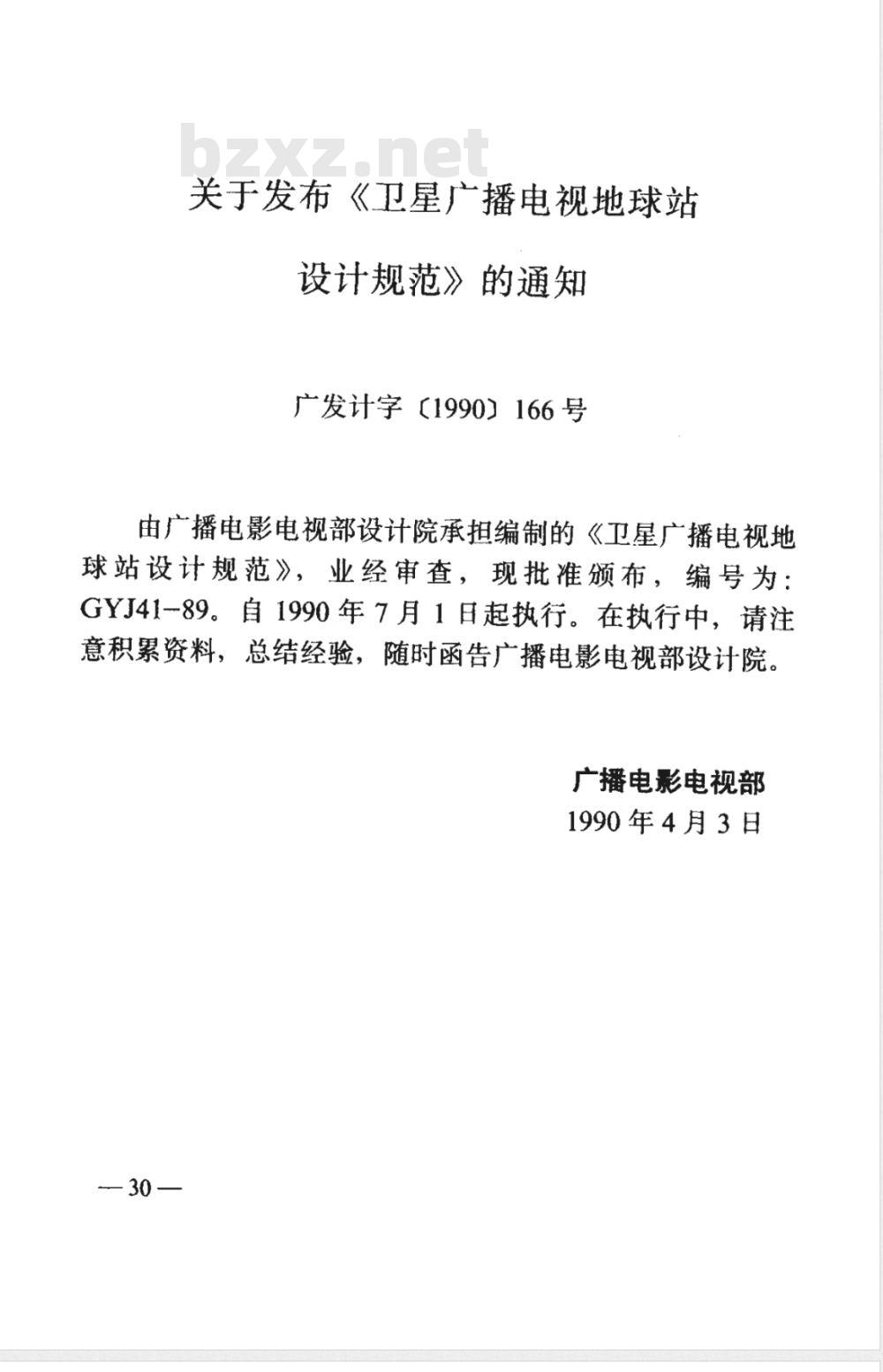

关于发布《卫星广播电视地球站设计规范》的通知
广发计字【1990】166号
由广播电影电视部设计院承担编制的《卫星广播电视地球站设计规范》，业经审查，现批准颁布，编号为：GYJ41一89。自1990 年 7月 1日起执行。在执行中，请注意积累资料，总结经验，随时函告广播电影电视部设计院。广播电影电视部
1990年4月3日

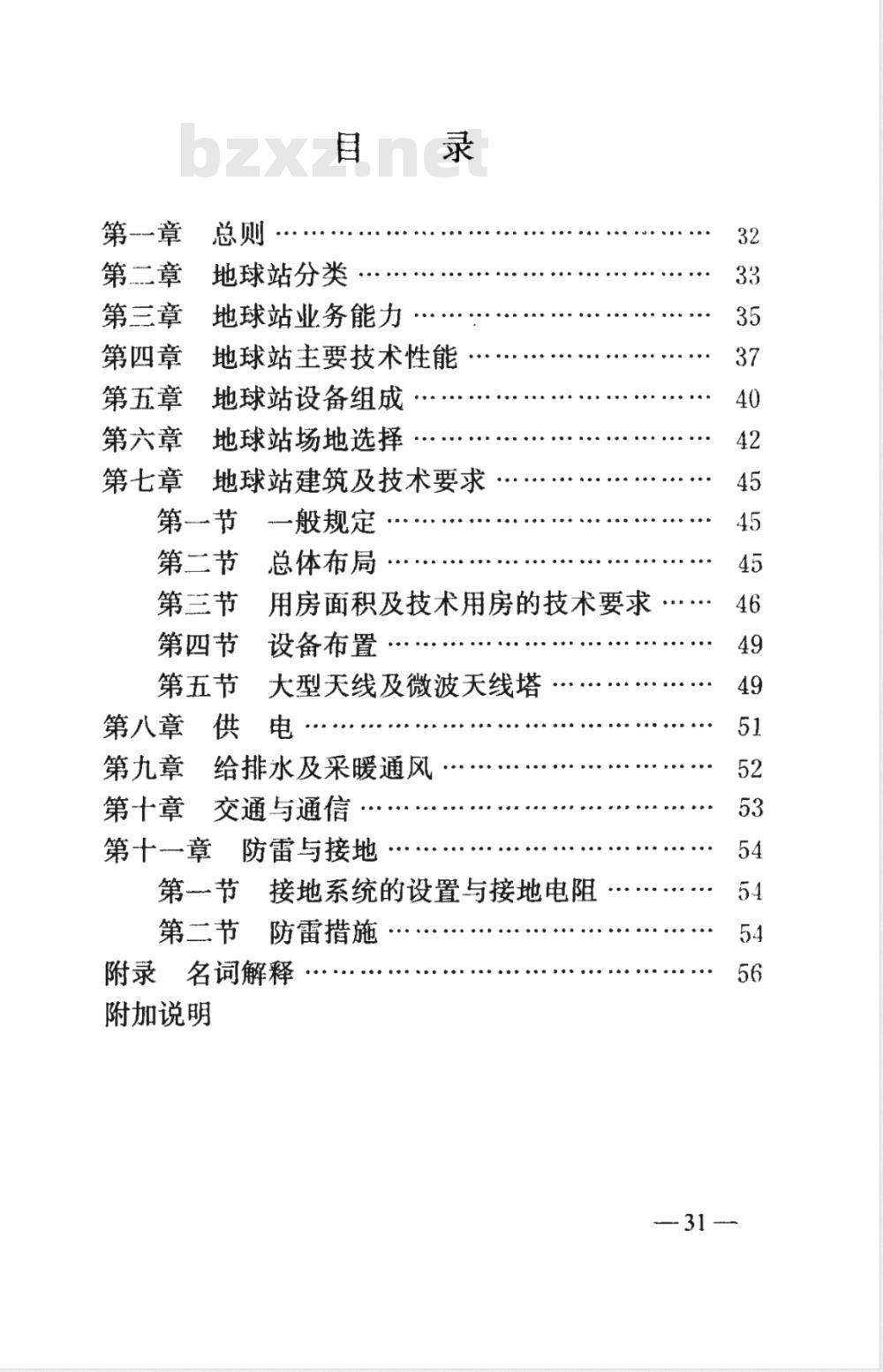

第三章
第三章
第四章
第五章
第六章
第七章
地球站分类
地球站业务能力
地球站主要技术性能
地球站设备组成·
地球站场地选择
地球站建筑及技术要求
第一节
第二节
第三节
第四节
第五节
第八章
第九章
第十章
一般规定·
总体布局
用房面积及技术用房的技术要求·…·设备布置
大型天线及微波天线塔
给排水及采暖通风
交通与通信
第十一章
防雷与接地
第二节
接地系统的设置与接地电阻
防雷措施
附录名词解释
附加说明

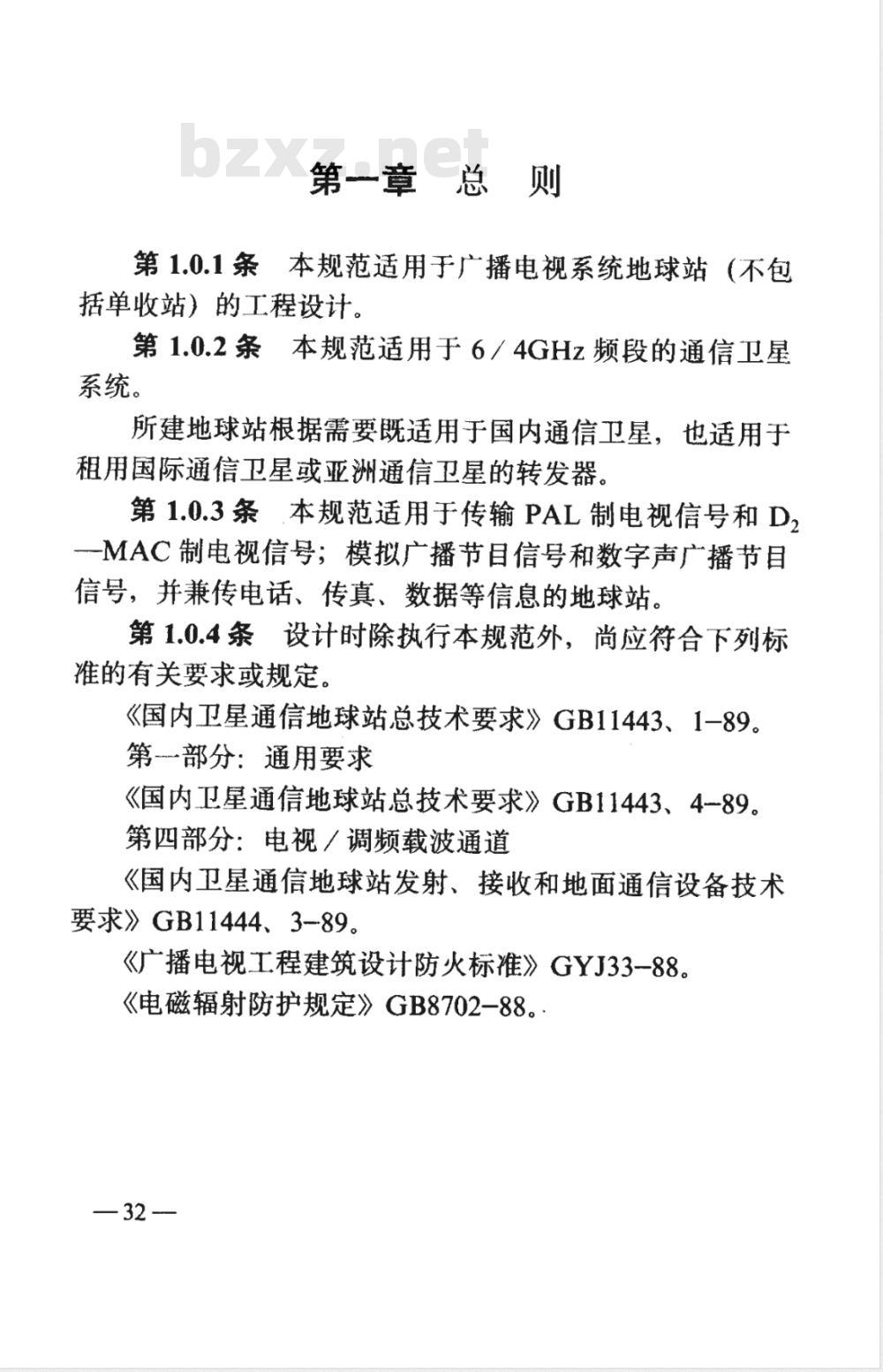

第一章　总　则　
第1.0.1条本规范适用于广播电视系统地球站（不包括单收站）的工程设计。
第1.0.2条本规范适用于6／4GHz频段的通信卫星系统。
所建地球站根据需要既适用于国内通信卫星，也适用于租用国际通信卫星或亚洲通信卫星的转发器。第1.0.3条本规范适用于传输PAL制电视信号和D2MAC制电视信号；模拟广播节目信号和数字声广播节目信号，并兼传电话、传真、数据等信息的地球站。第1.0.4条设计时除执行本规范外，尚应符合下列标准的有关要求或规定。
《国内卫星通信地球站总技术要求》GB11443、1-89。第-部分：通用要求　
《国内卫星通信地球站总技术要求》GB11443、4一89。第四部分：电视／调频载波通道《国内卫星通信地球站发射、接收和地面通信设备技术要求》GB11444、3-89。
《广播电视工程建筑设计防火标准》GYJ33-88。《电磁辐射防护规定》GB8702-88。：— 32 -

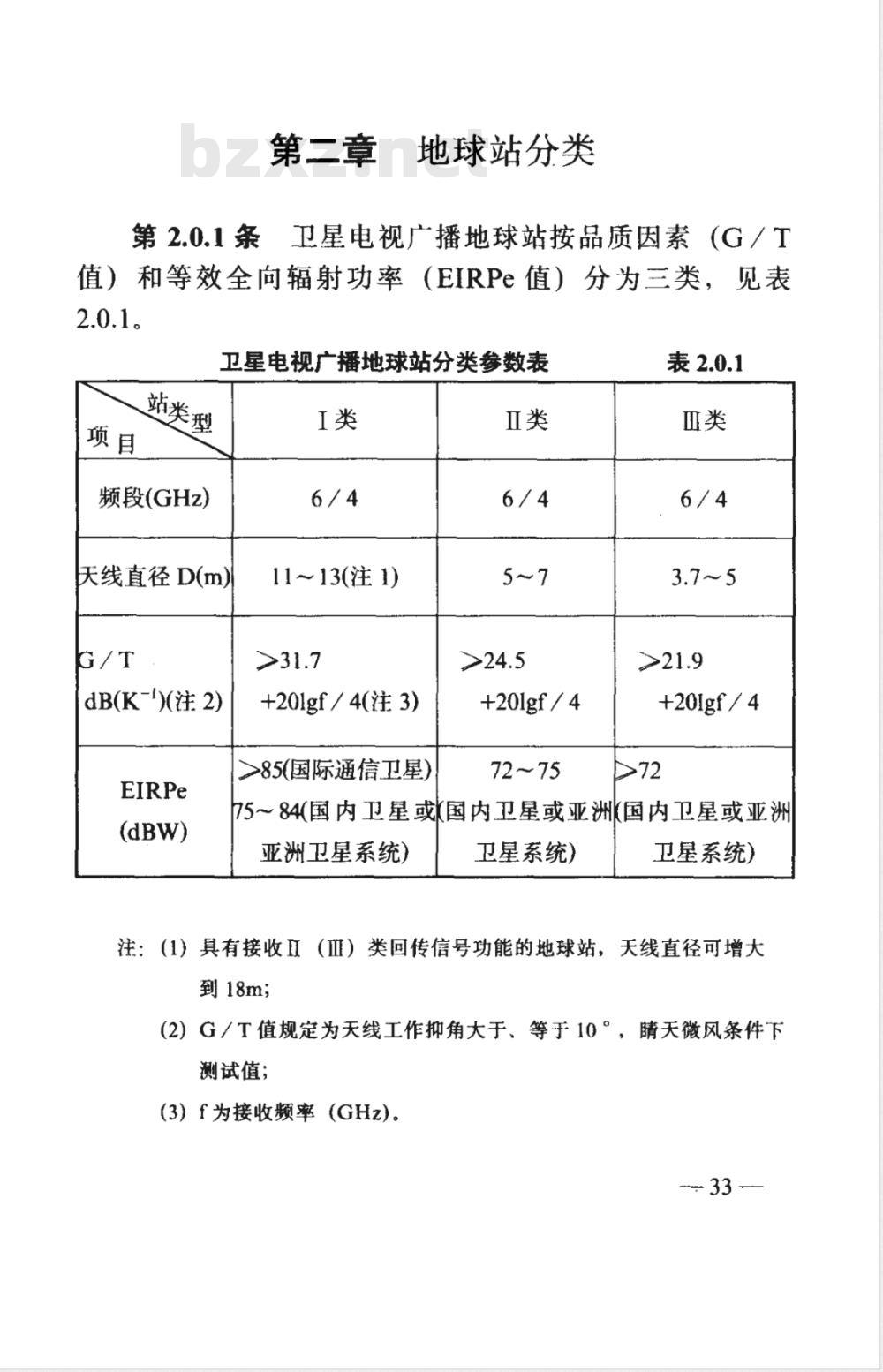

第二章地球站分类　
第2.0.1条卫星电视广播地球站按品质因素（G／T值）和等效全向辐射功率（EIRPe值）分为三类，见表2.0.1。
卫星电视广播地球站分类参数表站类型
频段(GHz)
线直径D(m）
dB(K-)(注 2)
11 ～ 13(注 1)
+201gf / 4(注 3)
>85(国际通信卫星）
+20lgf /4
72～75
+201gf /4
75～84(国内卫星或国内卫星或亚洲国内卫星或亚洲亚洲卫星系统）
卫星系统)
卫星系统）
注：（1）具有接收Ⅱ（Ⅲ）类回传信号功能的地球站，天线直径可增大到18m;
（2）G／T值规定为天线工作抑角大于、等于10°，睛天微风条件下测试值；
(3）f为接收频率（GHz)
第2.0.2条各级卫星广播电视地球站设计类别。、中央地球站，按I类站设计；
二、省、皇治区、直辖市地球站，按I类站或Ⅱ类站设三、车载移动式地球站，按Ⅱ类站或Ⅲ类站设计。34
第三章地球站业务能力
第3.0.1条以传电视为主的中央地球站、发送中央电视台的电视节目：二、与国际进行电视节自交换：三、与省、自治区、直辖市广播电视地球站进行节目交四、可采用D2—MAC 制兼传多路广播节目；五、与广播电视系统的地球站互通电话、传真、数据信第3.0.2条以传广播为主的中央地球站。一、发送对国内、对国际广播节目；二、与省、自治区、直辖市广播电视地球站进行广播节目交换；
三、与广播电视系统的地球站互通电话、传真、数据信息。
第3.0.3条省、自治区、直辖市广播电视地球站：一、发送本省或自治区办的广播、电视节目；二、可采用D一MAC制把电视和多路广播节目同时传输；
三、接收中央电视，广播节目或与其它省、自治区、直辖市广播电视地球站进行节目交换：四、与广播电视系统的地球站互通电话、传真、数据信息。
第3.0.4条车载移动式地球站：
、组织临时性的卫星新闻采集（S.N.G）和把广播电视节国通过卫星回传到中央级地球站或省、自治区级地球站；
二、发送一套电视或多路广播节国；三、接收一套以上电视或多路广播节目；四、与广播电视系统的地球站互通电话。 36
第四章地球站主要技术性能
第4.0.1条频率范围
一、上行频率（MHz）：5925～6425（扩展5850～6650);
二、下行频率（MHz）：3700～4200（扩展3400～4200)。
第4.0.2条发射载波频率容差
TV／FM载波：±250kHz
第4.0.3条等效全向辐射功率（EIRPe)）一、 发送TV／FM系统的地球站的EIRPe必须满足卫星转发器单载波饱和通量密度的要求。二、 EIRPe 稳定度
除恶劣气候条件外，稳定度应保持在：-1.5～+1dB／每天　
其中包括：高功放输出功率不稳定度，天线发射增益不稳定度，天线指向误差和跟踪误差。三、对邻近卫星方向，主波束外辐射的EIRPe能量密度的允许值为：
@<32--25lg (2.5°<8<7°);
(7°<<9.2°);
Φ<35—251g0(9.2°<<48°);
(48 °<<180 °);
Φ -一 在 4kHz 带宽中 EIRPe 能量密度，dBW/4kHz;
偏离辐射主轴的角度，下载标准就来标准下载网
第4.0.4条天线发射旁瓣特性
天线旁瓣峰数的90%不得超过下列规定的增益包络当 D／^>150时
G=29-25lg(dBi)(1<0<20 °);
当D／>100时
G=32-25lg0(dBi)(1<0<48°)
G= --10 (dBi)
当D／<100时
(0>48°);
G= 52-10lg (D/ a) -25lg0 (dBi)(100元/D)°<<48°
G= 10-10lgD / 2 (dBi)
D-天线直径,m;
a一发射频率的波长,m;
G一旁瓣包络增益,dB;
Q一偏离主轴的角度，。。
第4.0.5条天线接收旁瓣特性
(0>48 °)。
偏离主波束中心，大于1°的天线旁瓣峰数的90%不得超过下式所规定的增益包络线。G=32-251g0 (dBi)(1°<0<48 °);G=-10 (dBi)
(0>48°)。
第4.0.6条天线极化方式
国际通信卫星：发送：左园极化接收：右园极化
亚洲通信卫星：线极化
国内通信卫星：线极化
天馈线系统应能方便地进行线、园极化转换。第4.0.7条天线发射和接收的轴比（或交叉极化隔离园极化：对卫星传输方向的发射和接收电压轴比为1.06;
线极化：天线主轴方向交叉极化隔离度大于或等于33dB。
第4.0.8条地球站可用度
卫星广播电视地球站总的可用度应优于99.9%。39 -
