【公共安全行业标准(GA)】 消防用压力开关的性能要求及试验方法

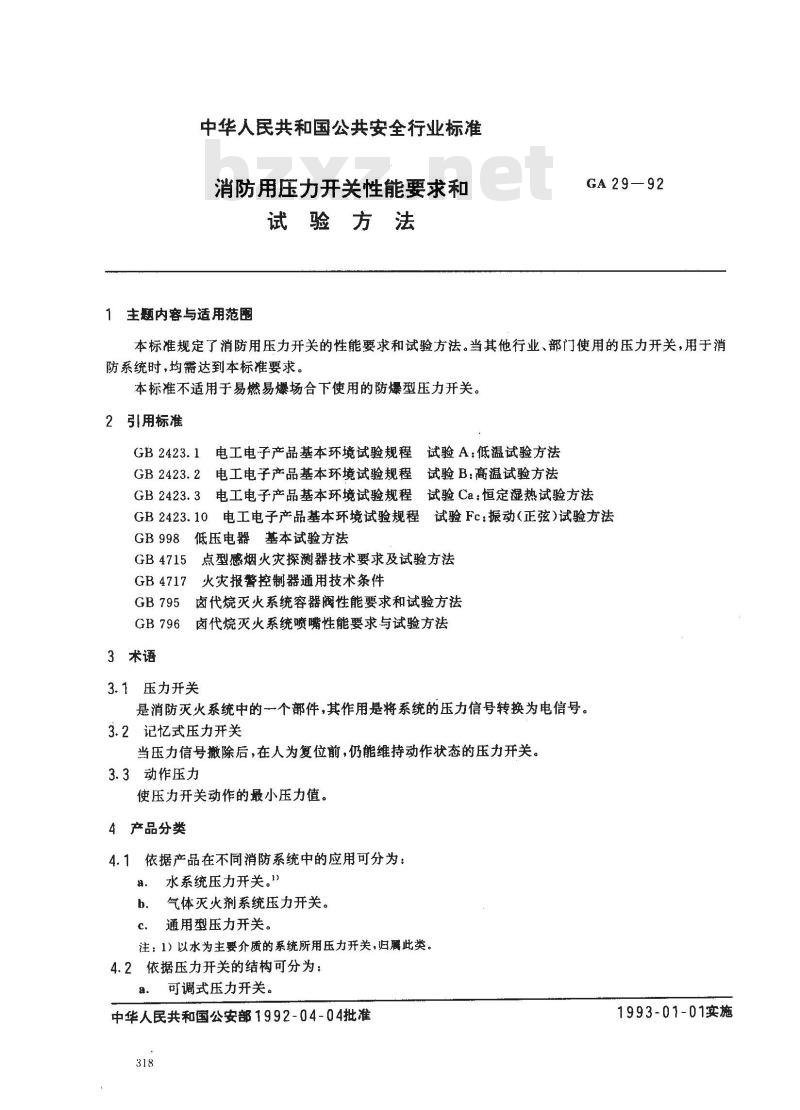

中华人民共和国公共安全行业标准消防用压力开关性能要求和
试验方法
1主题内容与适用范围
GA29—92
本标准规定了消防用压力开关的性能要求和试验方法。当其他行业、部门使用的压力开关，用于消防系统时，均需达到本标准要求。本标准不适用于易燃易爆场合下使用的防爆型压力开关。2引用标准
GB2423.1电工电子产品基本环境试验规程试验A：低温试验方法GB2423.2电工电子产品基本环境试验规程试验B：高温试验方法GB2423.3电工电子产品基本环境试验规程试验Ca：恒定湿热试验方法GB 2423.10E
电工电子产品基本环境试验规程试验Fc：振动(正弦)试验方法GB998低压电器基本试验方法
点型感烟火灾探测器技术要求及试验方法GB 4715
GB 4717
火灾报警控制器通用技术条件
卤代烷灭火系统容器阀性能要求和试验方法GB796卤代烷灭火系统喷嘴性能要求与试验方法3术语
3.1压力开关
是消防灭火系统中的一个部件，其作用是将系统的压力信号转换为电信号。3.2记忆式压力开关
当压力信号撤除后，在人为复位前，仍能维持动作状态的压力开关。3.3动作压力
使压力开关动作的最小压力值。4产品分类
4.1依据产品在不同消防系统中的应用可分为：水系统压力开关。\）
b．气体灭火剂系统压力开关。
c．通用型压力开关。
注：1）以水为主要介质的系统所用压力开关，归此类。4.2依据压力开关的结构可分为：可调式压力开关。
中华人民共和国公安部1992-04-04批准318
1993-01-01实施
不可调式压力开关。
记忆式压力开关。

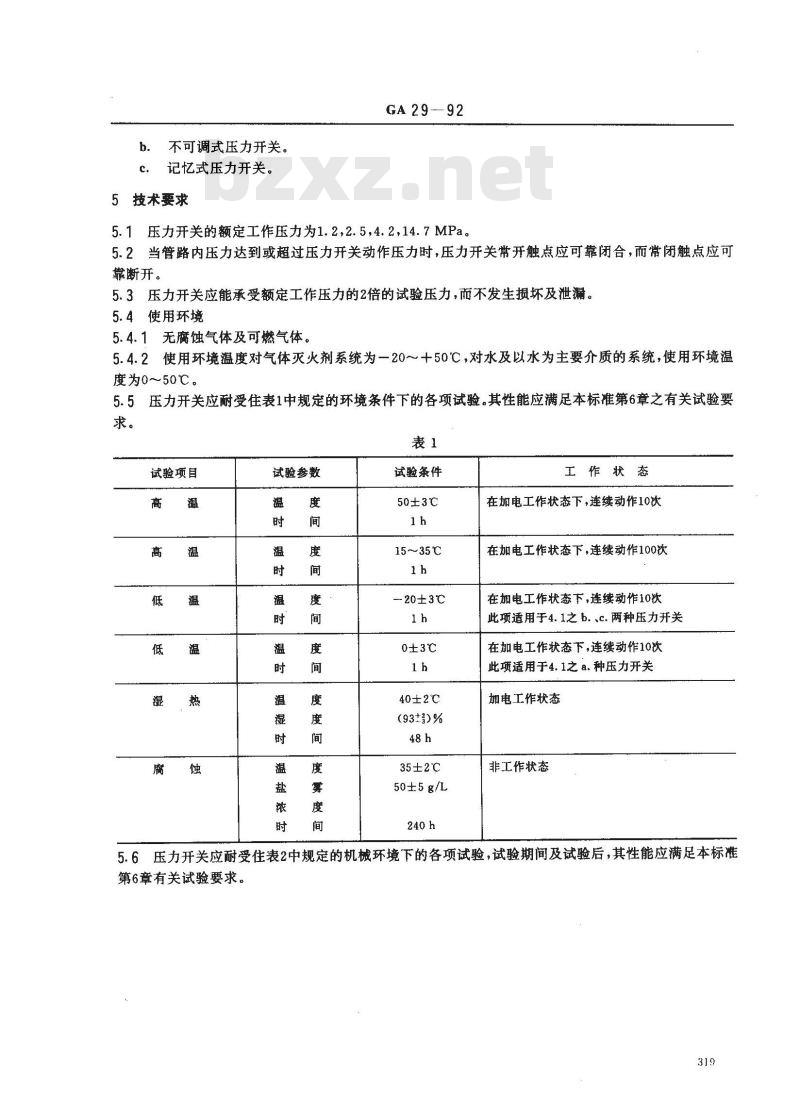

5技术要求
GA29—92
5.1压力开关的额定工作压力为1.2，2.5，4.2,14.7MPa。5.2当管路内压力达到或超过压力开关动作压力时，压力开关常开触点应可靠闭合，而常闭触点应可靠断开。
5.3压力开关应能承受额定工作压力的2倍的试验压力，而不发生损坏及泄漏。5.4使用环境
5.4.1无腐蚀气体及可燃气体。
5.4.2使用环境温度对气体灭火剂系统为一20~+50℃，对水及以水为主要介质的系统，使用环境温度为0～50℃。
5.5压力开关应耐受住表1中规定的环境条件下的各项试验。其性能应满足本标准第6章之有关试验要求。
试验项目
试验参数
试验条件
50±3℃
15～35℃
-20±3℃wwW.bzxz.Net
0±3℃
40±2℃
35±2℃
50±5g/L
工作状态
在加电工作状态下，连续动作10次在加电工作状态下，连续动作100次在加电工作状态下，连续动作10次此项适用于4.1之b.、c.两种压力开关在加电工作状态下，连续动作10次此项适用于4.1之a.种压力开关
加电工作状态
非工作状态

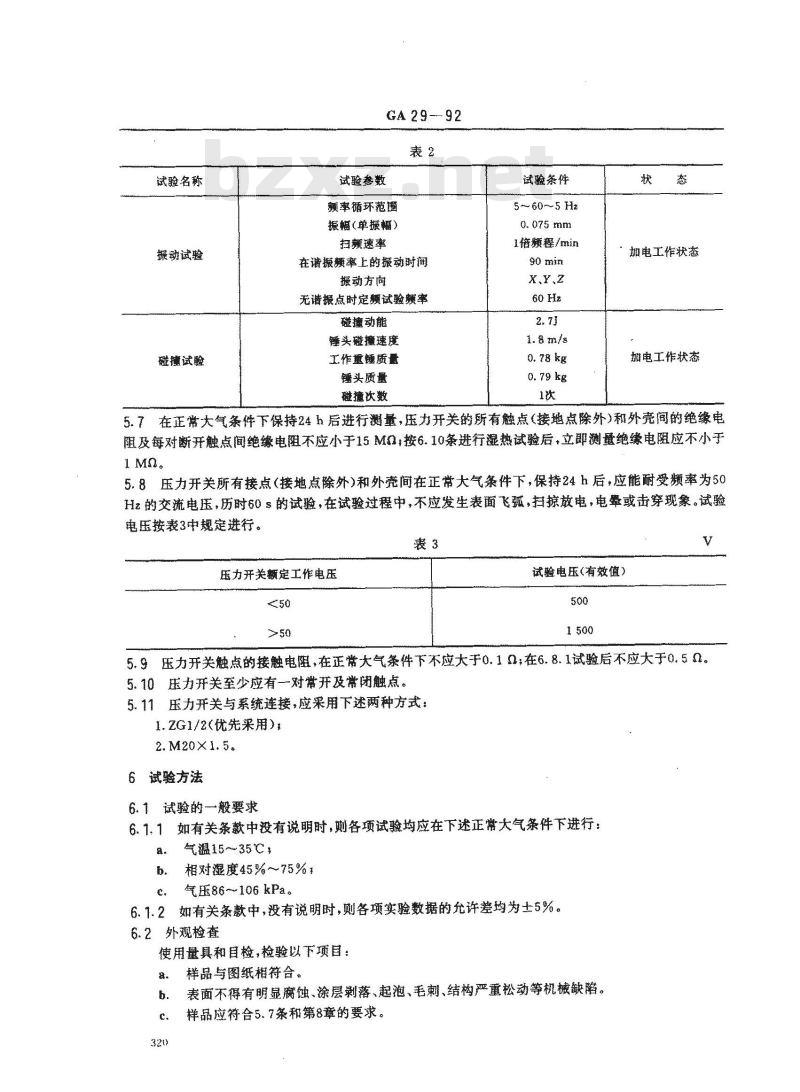

5.6压力开关应耐受住表2中规定的机械环境下的各项试验，试验期间及试验后，其性能应满足本标准第6章有关试验要求。
试验名称
振动试验
碰擅试验
GA29-92
试验参数
颍率循环范团
振幅(单振幅)
扫额速率
在谱摄额率上的摄动时间
振动方向
无谐振点时定频试验频率
磁撞动能
經头碰撞速度
工作重链质量
锤头质量
碰撞次数
试验条件
5~60～5Hz
1倍频程/min
X、Y、Z
加电工作状态
加电工作状态
5.7在正常大气条件下保持24后进行测量，压力开关的所有触点（接地点除外）和外壳间的绝缘电阻及每对断开触点间绝缘电阻不应小于15M0：按6.10条进行湿热试验后，立即测量绝缘电阻应不小于1 Mn。
5.8压力开关所有接点（接地点除外）和外壳间在正带大气条件下，保持24h后，应能耐受频率为50Hz的交流电压，历时60s的试验，在试验过程中，不应发生表面飞孤，扫掠放电，电晕或击穿现象。试验电压按表3中规定进行。
压力开关额定工作电压
试验电压(有效值)
5.9压力开关触点的接触电阻，在正常大气条件下不应大于0.10；在6.8.1试验后不应大于0.50。5.10压力开关至少应有一对常开及常闭触点。5.11压力开关与系统连接，应采用下述两种方式：1.ZG1/2（优先采用）；
2.M20X1.5。
6斌验方法
6.1试验的般要求
6.1.1如有关条款中没有说明时，则各项试验均应在下述正常大气条件下进行：气温15~~35℃
相对凝度45%~75%
气压86~~106kPa。
6.1.2如有关条款中，没有说明时，则各项实验数据的允许差均为土5%。6.2外观检查
使用量具和目检，检验以下项目：样品与图纸相符合。
表面不得有明显腐蚀、涂层剥落、起泡、毛刺、结构严重松动等机械缺鞋。b.

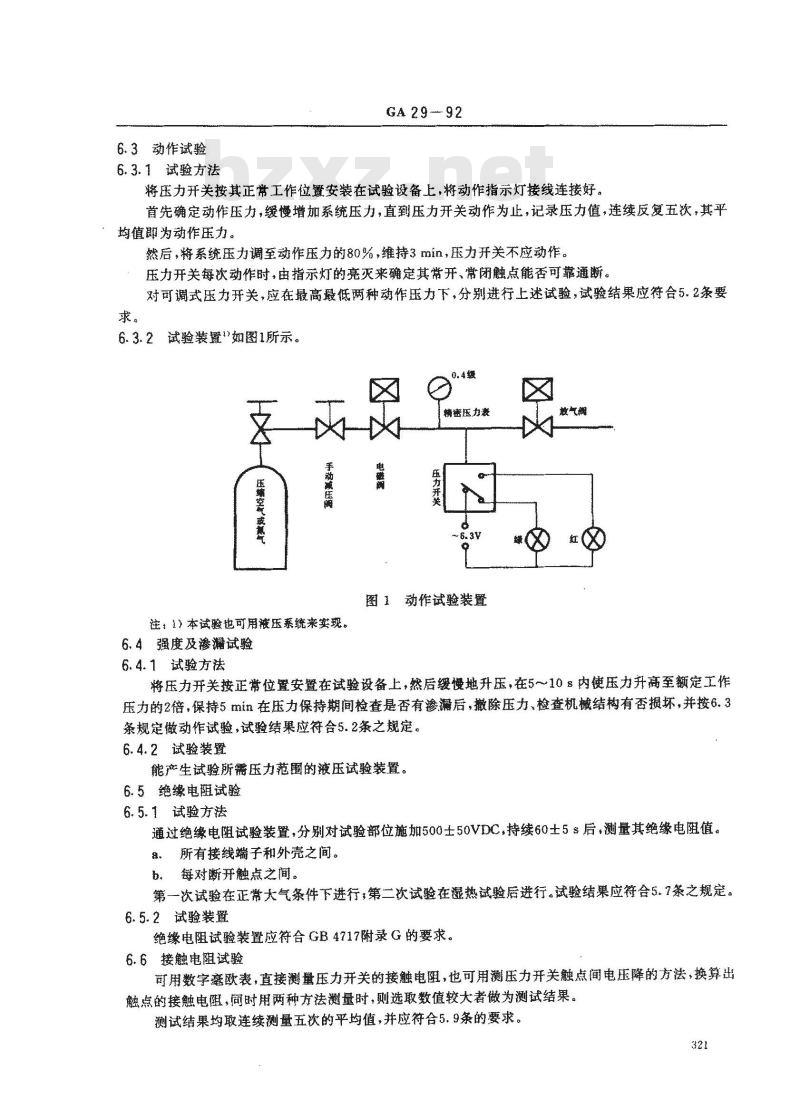

样品应符合5.7条和籍8章的要求。6.3动作试验
6.3.1试验方法
GA 29-92
将压力开关按其正常工作位置安装在试验设备上，将动作指示灯接线连接好。首先确定动作压力，缓慢增加系统压力，直到压力开关动作为止，记录压力值，连续反复五次，其平均值部为动作压力。
然后，将系统压力调至动作压力的80%，维持3min，压力开关不应动作。压力开关每次动作时，由指示灯的亮灭来确庭其常开、常闭触点能否可靠断。对可调式压力开关，应在最高最低两种动作压力下，分别进行上述试验，试验结果应符合5.2条要求。
6.3.2试验装置如图1所示。
压缩空气威薰气
手劝城抵翼
注：1）本试验出可群液压系统来窦现。6.4强度及渗漏试验
6.4.1试验方法
电磁网
糖密压力表
图1动作试验装置
效气阀
将压力开关按正常位置安置在试验设备上，然后缓慢地升压，在510s内使压力升高至额定工作压力的2倍，保持5mn在压力保持期间检查是否有渗漏后，撤除压力、检查机械结构有否损坏，并按6.3条规定做动作试验，试验结果应符合5.2条之规定。6.4.2试验装置
能产生试验所需压力范围的液压试验装置。6.5绝缘电阻试验
6.5.1试验方法
通过绝缘电阻试验装置，分别对试验部位施加500士50VDC，持续60士5后，测量其绝缘电阻值。所有接线端子和外壳之间。
每对断开触点之间。
第一次试验在正常大气条件下进行，第二次试验在湿热试验后进行。试验结果应符合5.7条之规定。6.5.2试验装置
绝缘电阻试验装置应符合GB4717附录G的要求。6.6接触电阻试验
可用数字鑫欧表，直接测量压力开关的接触电阻，也可用测压力开关触点间电压降的方法，换算出触点的接触电阻，同时用两种方法测量时，则选取数值较大者做为测试结果。测试结果均取连续测量五次的平均值，并应符合5.9条的要求。321

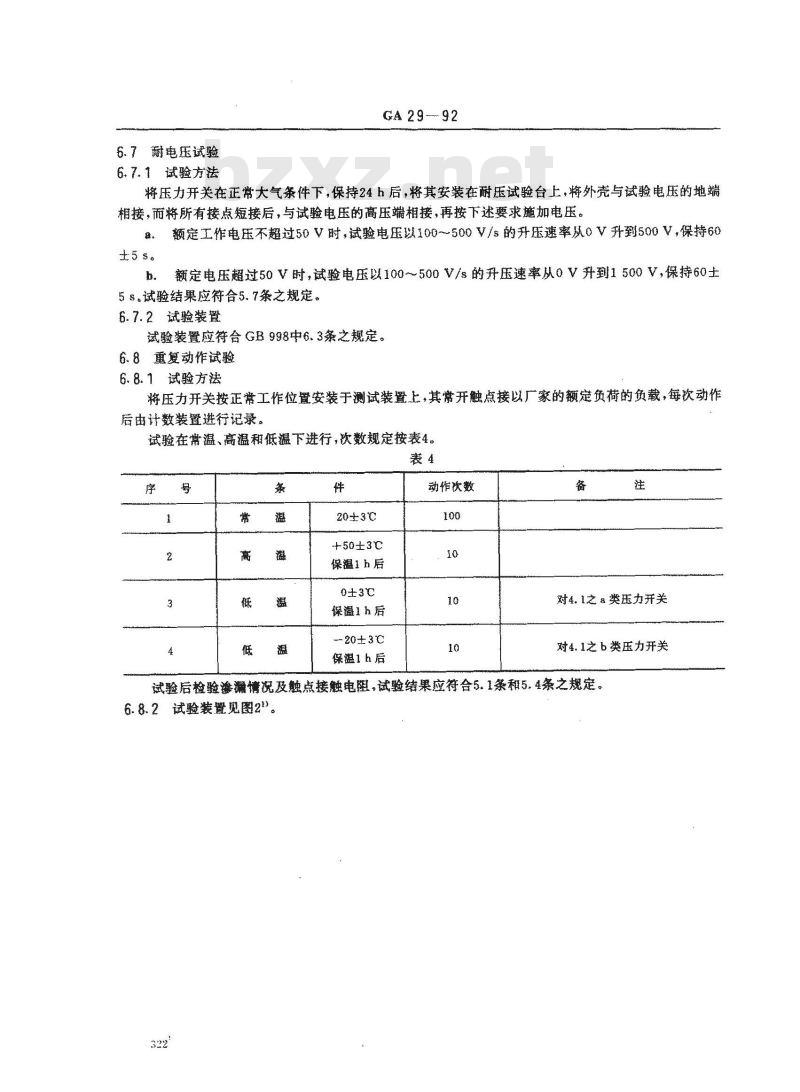

6.7耐电压试验
6.7.1试验方法
GA29-92
将压力开关在正常大气条件下，保持24h后，将其安装在耐压试验台上，将外壳与试验电压的地端相接，而将所有接点短接后，与试验电压的高压端相接，再按下述要求施加电压。，额定工作电压不超过50V时，试验电压100-~500V/$的升压速率从0V升到500V，保持60±5sa
额定电用超过50V时，试验电压以100-500V/s的升压速率从0V升到1500V，保持60士5$。试验结果应符合5.7条之规定。6.7.2试验装置
试验装置应符合GB998中6、3条之规定。6.8重复动作试验
6.8.1试验方法
将压力开关按正常工作位置安装于测试装置，其常开触点接以厂家的额链负荷的负载，每次动作后街计数装置进行记录。
试验在常温、高温和低温下进行，次数规定按裴4。表4
20±3℃
+50±3℃
保温1h后
0±3℃
保温1h后
20±3℃
保温1h后
动作次数
对4.1之&类压力开关
对4.1之b类压力开关
试验后检验添情况及触点接触电阻，试验结果应符合5.1条和5.4条之规定。6.8.2试验装置图2。
乐缩空气戴氟气
手动减压阀
电磁阀
GA29—92
压力开关
调温箱
图2重复动作试验装置
压力素
计数装置
电瓶盟
该试验设备为一气动驱动装置，使压力开关以每分钟10士3次的速率动作。每次动作通过动作鉴别电路及计数装置来判定及记录。对记忆式压力开关，每次需用人工复位，或专用复位机构来实现，动作速率可不按上述要求，但累计次数必须达到本条要求
注：1）本试验允许用液压系统来实现。6.9振动试验
6.9.1试验方法
将压力开关按其正常工作位置安装在振动台上并和指示设备连接，使其处于非动作状态。依次在三个互相垂直的轴线上，在5～60～5Hz的频率循环范翻内，以0.075mm的振幅，每分钟1倍频程的扫频速率，进行一次扫频循环，检查有无危险频率。如有危险频率，则使压力开关分别在三个互相垂直的轴线的每个危险频率上进行振幅为0.075mm，持续时间为90士1min的定频试验；如无危险频率，则分别在三个互相垂直的轴线上进行频率为60Hz，振幅为0.075mm，持续时间90士1min的定频振动试验。试验后首先检查是否有紧固件松动并按6.3规定进行动作试验。试验结果应符合5.2条之规定，试验过程中不允许产生误动作、结构明显松动或损坏。6.9.2试验装置
试验装置（振动台和夹具）应符合GB2423.10第3.1条规定。6.10腐蚀试验
6.10.1试验方法
盐雾魔蚀试验应在气流盐雾腐蚀试验箱内进行，箱内温度为35士2C，喷雾速率1～2mL/h（有a.
效面积为80cm2的收集器放入试验箱内24h所测得的平均喷雾速率）。试验溶液由白色化钠溶于蒸馏水中或去离子水中制成，浓度为50土5g/L，pH值在25℃时b.
为6.5～7.2喷淋后的溶液不能再次使用。试件经清洗去油污后悬挂于试验箱内的专用支架上，每次试验时只做一个试件，试验周期为c.
240h；
试验结束后，先干燥0.5～~1h,在40℃的清水中清洗，最后在空气中干燥。d.
要求试件不得有明显腐蚀损坏，并且按6.3条规定进行动作试验，试验结果应满足5.2条要求。323
6.10.2试验装置
应符合GB2423.17第2章规定。
6.11碰撞试验
6.11.1试验方法
GA29--92
将压力开关按其图示位置安装于试验设备的刚性安装板上，并接通指示电路，使其处于正常工作状态。
调整试验设备，使锤头碰撞面的中心能够从水平方向冲击压力开关，然后，锤头扫过270°以1.8士0.15m/s的锤头速度，2.7士0.1J的碰撞功能冲击力开关。在试验中，压力开关不允许发生误动作，其结构不应有明显损坏，完成本试验后，再按6.3条规定进行动作试验，试验结果应符合5.2条的要求。6.11.2试验装置
试验装置应符合GB796附录的要求，其压力开关安装方式见图3。h
图3碰撞试验装置
a安装板,h-压力开关sc-id锤杆e—钢轮体;f-球轴承;g—-转动270°,h—工作重罐; --滑轮,j—配重块;k配重臂6.12湿热试验
6.12.1试验方法
将压力开关放入湿度试验箱，接通示设备，使其处于正常工作状态。调节湿度试验箱，使压力开关在温度40士2℃相对湿度93+%条件下持续48h后，立即按6.5条规定测绝缘电阻应符合5.6条之要求，在全部试验过程中，不允许发生误动作，试验后按6.3条规定做动作试验，试验结果应符合5.2条之规定。6.12.2试验装置
试验装置应符合GB2423.3之规定。324
7检测规则
GA29—92
7.1产品制造单位应制订并遵守质量管理规程，确保每批产品都符合本标准规定。7.2检验分类
7.2.1产品型式试验应按本标准执行，进行全部项目检验。7.2.2产品出厂检验应按本标准规定进行6.2、6.3、6.4、6.5各项试验。7.3采用随机抽样方法，抽样数量最低不少于6个。7.4压力开关的试验程序按表5进行。7.5检验结果判定
7.5.1型式检验
本标准所规定的试验全部合格，该批产品为合格品。本标准中6.2、6.3、6.4、6.5、6.7、6.8各条中有一条不合格，即为不合格品。其余各条不合格时，允许加倍抽样检验，仍有一条不合格，即为不合格品。7.5.2出厂检验
本标准规定的6.2、6.3、6.4、6.5条试验全部合格，该批产品为合格品。本标准规定6.4、6.5条试验有一条不合格时，允许加倍抽样检验，仍不合格，该批产品为不合格品。表5
试验顺序
外观检查
动作性能试验
绝缘电阻
耐电压
触点接触电阻
重复动作
强度及渗漏试验
注：表中×为做该项试验。
8标志
样品编号
8.1—般要求
压力开关应有清晰、耐久的标志，包括铭牌和操作、安装以及质量检验等标志。8.2铭牌
铭牌应包括下列内容：
产品名称及型号：
GA 29--92
产品主要技术参数（如：适应能力范围，触点容量，适用介质等）：制造厂名称及商标：
出厂年月及产品编号。
操作、安装标志
安装方位标志
接线端子连线标志。
8.4质量检验标志
本标准代号及编号，
检验部门名称：
合格标志。
附加说明：
本标准由中华人民共和国公安部提出。本标准由中华人民共和国公安部消防局归口本标准由公安部天津消防科研所负责起草。本标准主要起草人大军、赵士明等。326
