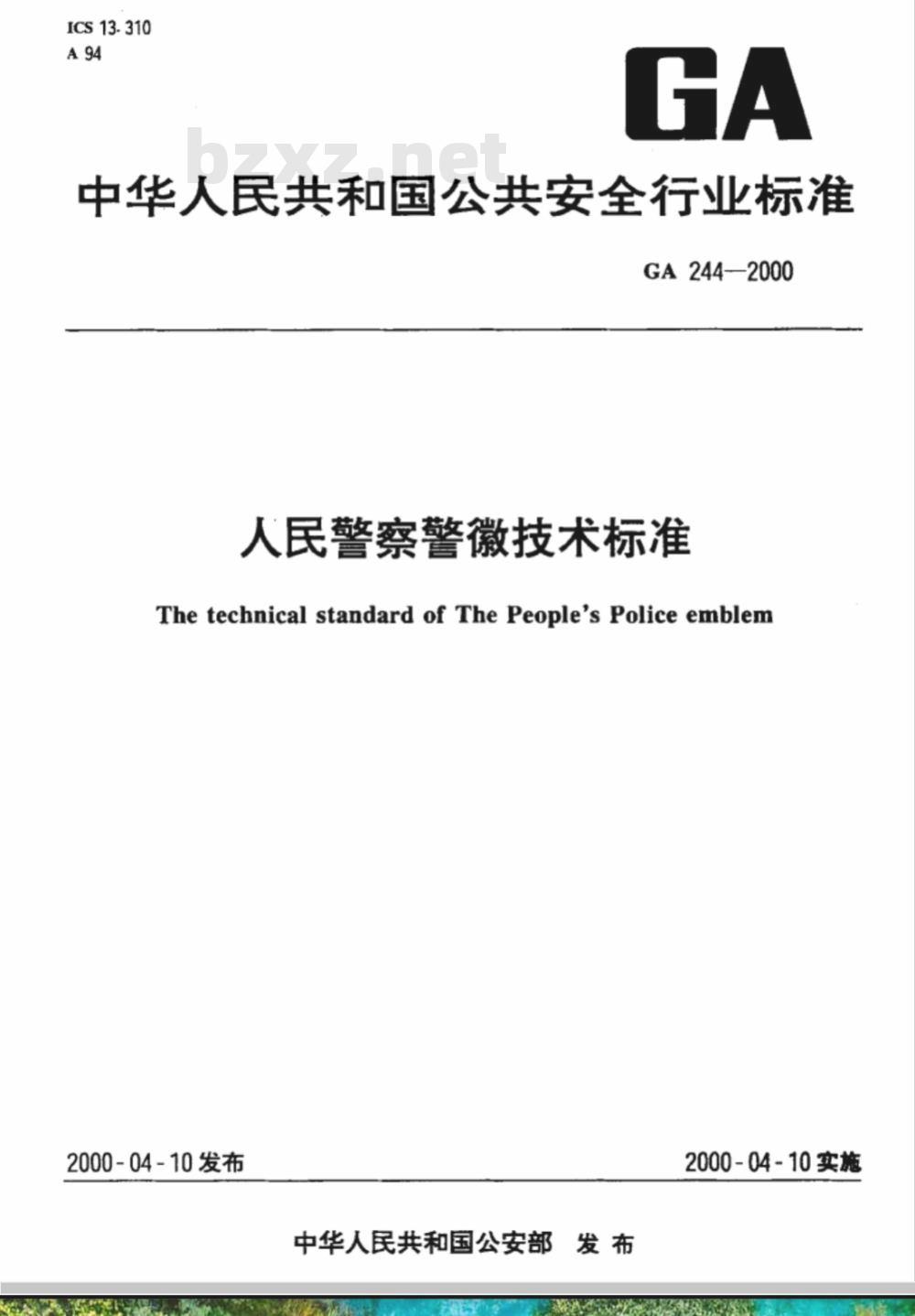

【公共安全行业标准(GA)】 人民警察警徽技术标准

ICS13.310
中华人民共和国公共安全行业标准GA244—2000
人民警察警徽技术标准
The technical standard of The People's Police emblem2000-04-10发布
中华人民共和国公安部发布
2000-04-10实施
GA244—2000

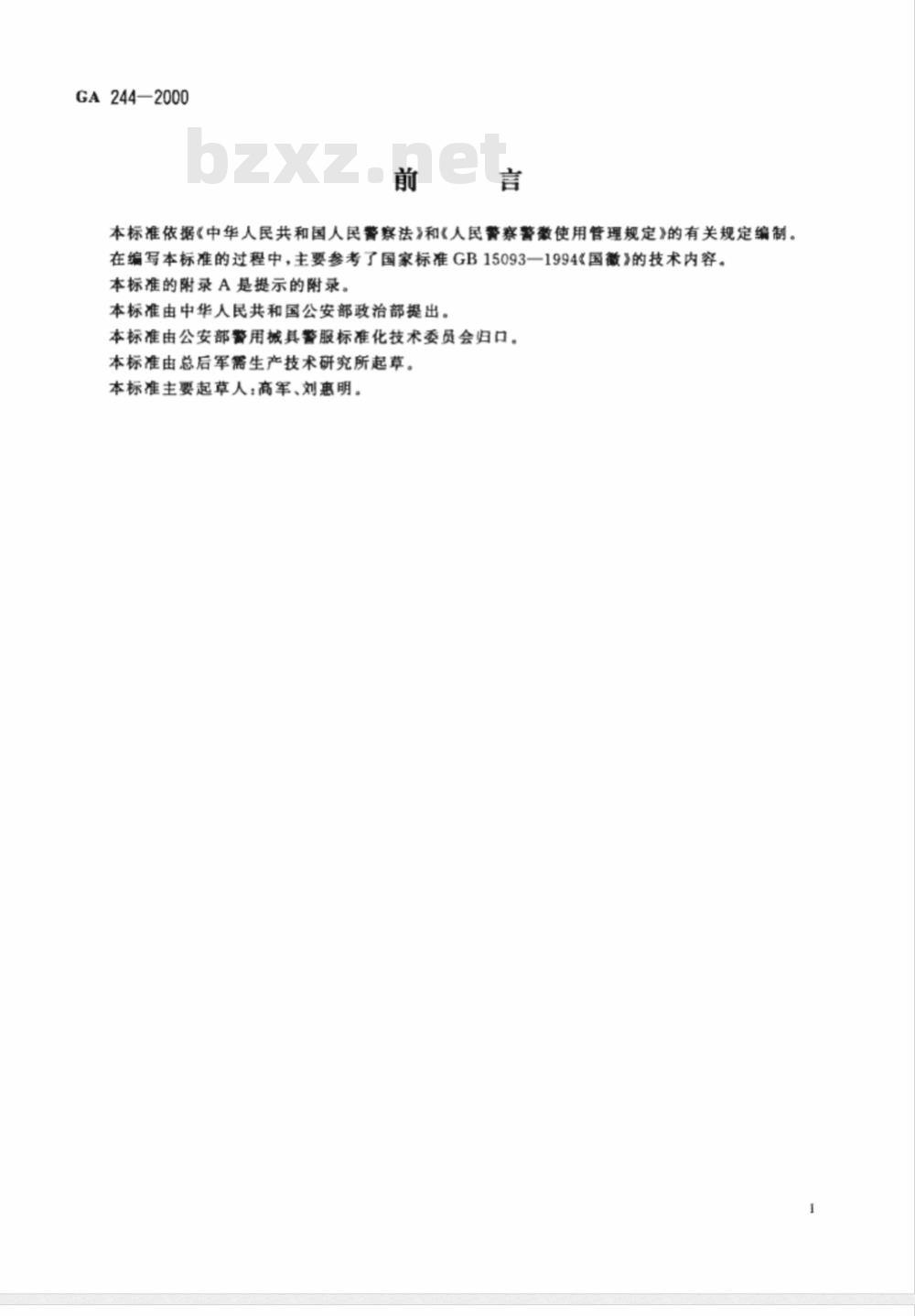

本标准依据《中华人民共和国人民警察法》和《人民警察警徽使用管理规定》的有关规定编制。在编写本标准的过程中，主要参考了国家标准GB15093一1994国徽》的技术内容。本标准的附录A是提示的附录。
本标准由中华人民共和国公安部政治部提出。本标准由公安部警用械具警服标准化技术委员会归口。本标准由总后军需生产技术研究所起草。本标准主要起草人：高军、刘惠明。1

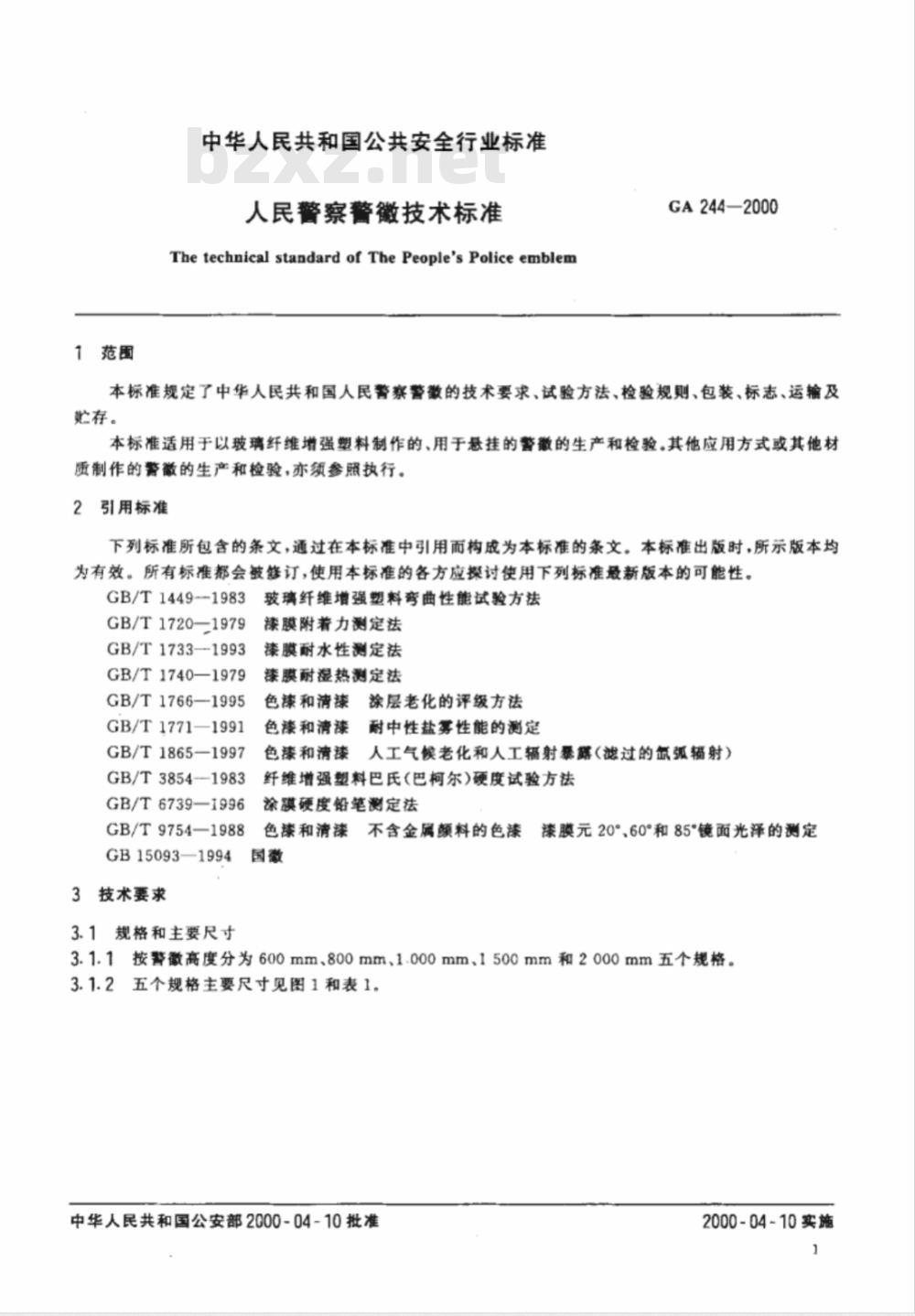

1范围
中华人民共和国公共安全行业标准人民警察警徽技术标准
ThetechnicalstandardofThePeople'sPoliceemblemGA244—2000
本标准规定了中华人民共和国人民警察警徽的技术要求、试验方法、检验规则、包装、标志、运输及存。
本标准适用于以玻璃纤维增强塑料制作的、用于悬挂的警徽的生产和检验。其他应用方式或其他材质制作的警徽的生产和检验，亦须参照执行。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T1449-1983
玻璃纤维增强塑料弯曲性能试验方法GB/T1720—1979
GB/T1733—-1993
GB/T1740—1979
GB/T1766—1995
GB/T1771—1991
GB/T1865—1997
GB/T 38541983
GB/T6739—1996
GB/T9754—1988
GB15093—1994
3技术要求
3.1规格和主要尺寸
漆膜附着力测定法
漆膜耐水性测定法
漆膜耐湿热测定法
色漆和清漆涂层老化的评级方法色漆和清漆
耐中性盐雾性能的测定
色漆和清漆人工气筷老化和人工辐射暴露（滤过的氙弧辐射）纤维增强塑料巴氏(巴柯尔)硬度试验方法涂膜硬度铅笔测定法
色漆和清漆
不含金属颜料的色漆
漆膜元20°60°和85°镜面光泽的测定3.1.1按警徽高度分为600mm、800mm、1.000mm、1500mm和2000mm五个规格。3.1.2五个规格主要尺寸见图1和表1。中华人民共和国公安部2000-04-10批准2000-04-10实施
主要尺寸
警徽高H
松枝一高H，
松枝二高H：
松枝三高Hs
松枝四高H.
盾牌大肩高H
长城高
国徽高
盾牌高H,
盾牌大半径定位高
盾牌大半径R
GA244—2000

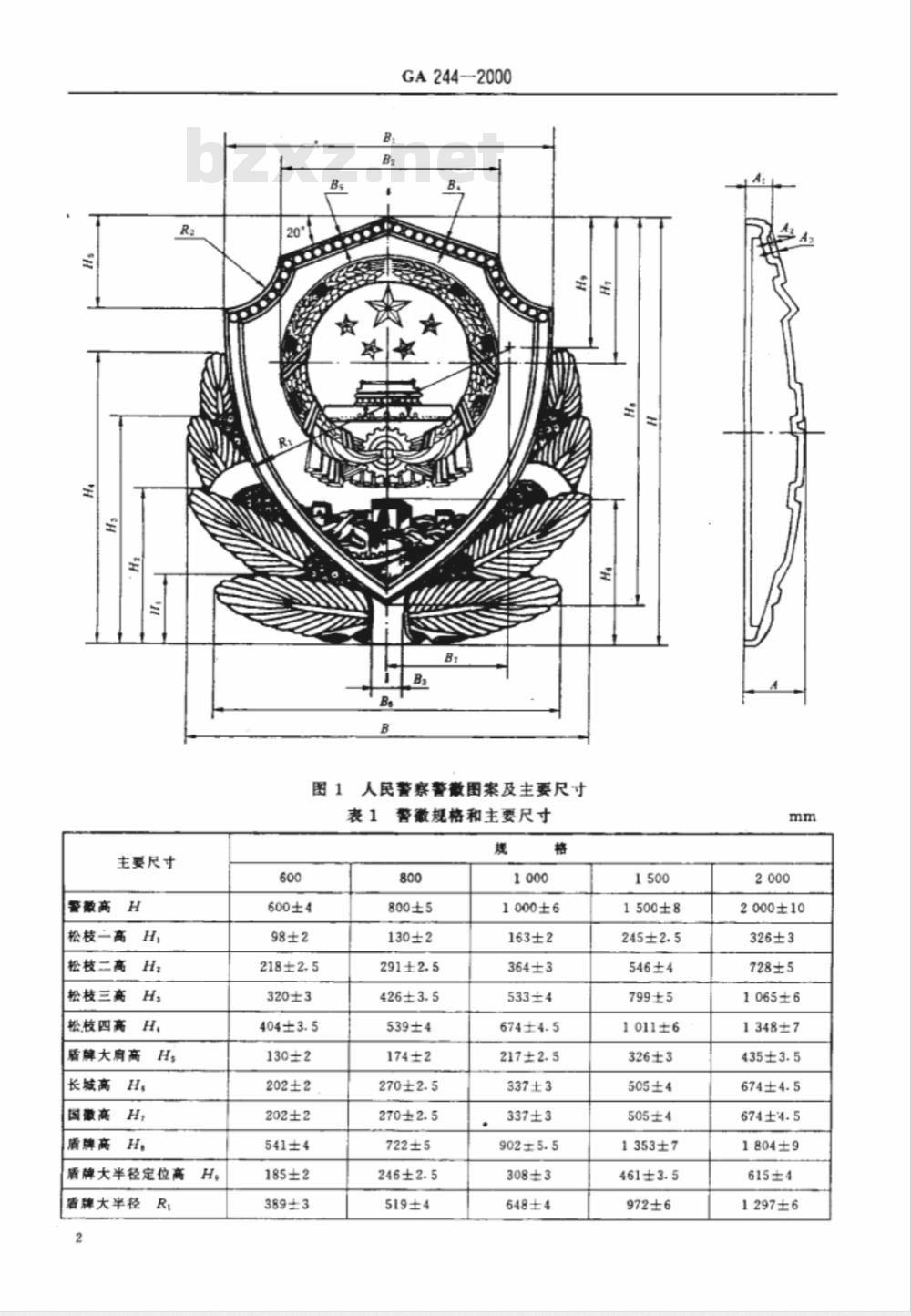

图1人民警察警徽图案及主要尺寸表1警徽规格和主要尺寸
600±4
320±3
130±2
202±2
202±2
541±4
185±2
389±3
800±5
130±2
539±4
174±2
722±5
519±4
1000±6
163±2
364±3
533±4
337±3
337±3
308±3
648±4
1500±8
546±4
799±5
1011±6
326±3
505±4
505±4
1353±7
972±6
2000±10
326±3
728±5
1065±6
1348±7
1804±9
615±4
1297±6
主要尺寸
盾牌小半径R2
警徽厚度A
盾牌顶边库A:
盾牌上沿厚A2
国微徽及小球厚A
警微宽B
盾牌大肩宽B
盾牌小扇宽及国数外径
取带宽B
盾牌上沿宽
盾牌下沿宽Bs
松枝一宽B
盾牌大半径定位宽
548±4
300±3
165±2
GA244—2000
表1(完)
110±2
730±5
591±4
137±2
913±6
739±5
500±4
793±5
1370±7
1109±6
750±5
1190±6

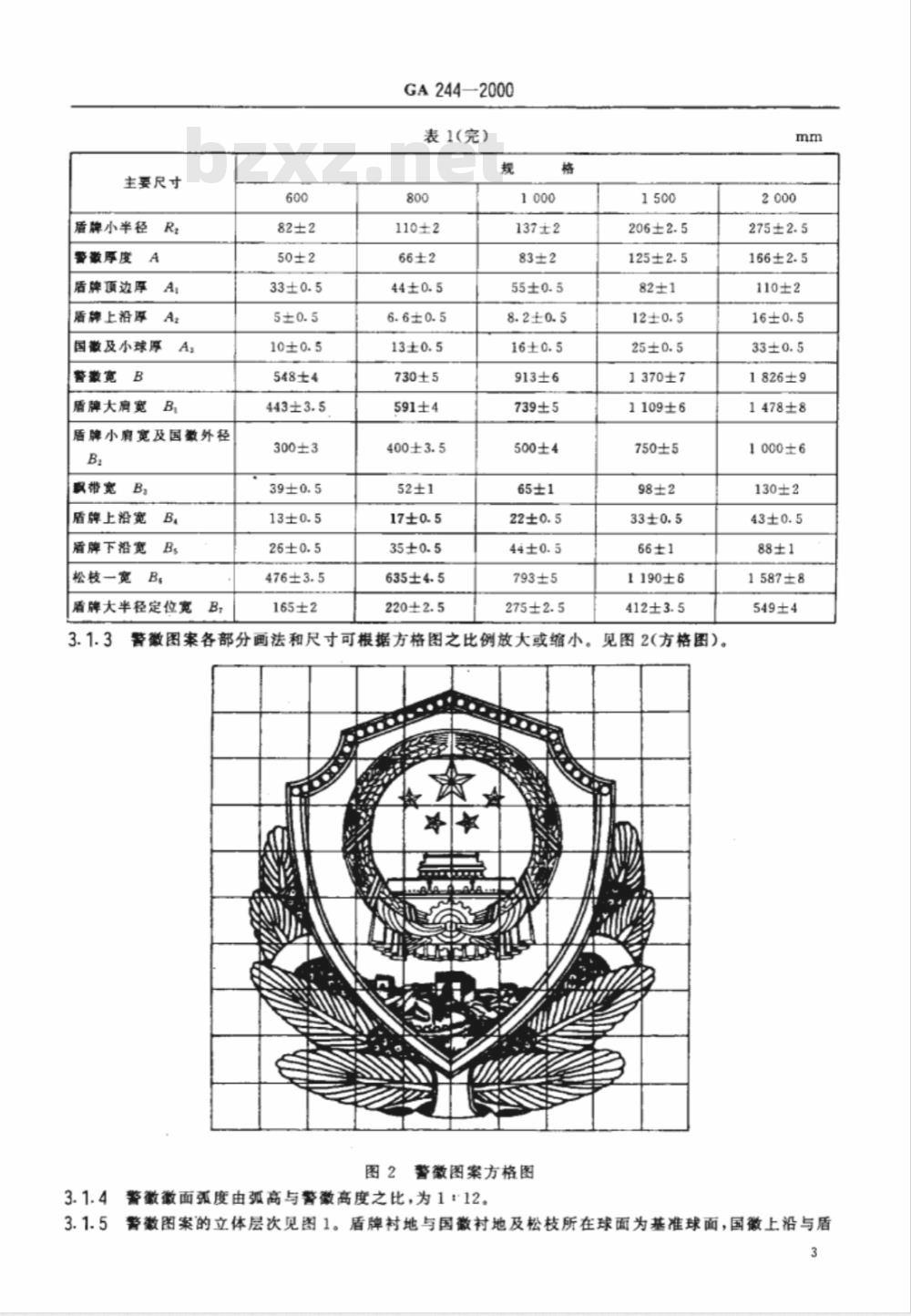

警徽图案各部分画法和尺寸可根据方格图之比例放大或缩小。见图2(方格图)。图2
警徽图案方格图
警微徽面弧度由弧高与警徽高度之比，为1：12。mm
110±2
1826±9
1478±8
1000±6
130±2
1587±8
549±4
警徽图案的立体层次见图1。盾牌村地与国徽村地及松枝所在球面为基准球面，国徽上沿与盾3
GA244—2000
牌35个小球同在一个球面上，长城最厚点不超过质牌上沿，松枝呈叠压状，松果及飘带最厚点不超过盾牌上沿。其立体效果按批准的警微实物标样确定。3.1.6警徽内之国徽画法按GB15093的规定执行。3.1.7因特殊需要制作不同尺寸的警徽时，均按3.1.2、3.1.3、3.1.4、3.1.5、3.1.6规定按比例放大或缩小。
3.2图案
警徽图案由国徽、盾牌、长城、松枝和期带组成（见图A1），警徽图案的含义见附录A（提示的附录）。3.3颜色
国徽的颤色按GB15093的规定执行，盾牌衬地为深蓝色，长城、松枝和带为金黄色。色相以主管部门批准的标准色样为准。
3.4材料要求
玻璃纤维增强塑料，弯曲强度不低于140MPa；表面硬度不低于30；落球冲击强度：徽体无裂纹、无损坏；由坠落强度：徽体无裂纹、无损坏。3.5警微数面漆膜性能要求见表2。表2·微面漆膜性能
耐候性、级
附誉力，级
光泽（60°)，%
硬度、免费标准bzxz.net
耐水性（24h）
耐龈热性(7 d)，级
耐盐雾性(7 d),级
3.6外观要求
不大于1
不小于2
不小于90
不小于2B
不起泡不脱落
3.6.1表面图案对称、清晰、饱满，色泽鲜艳、光亮，不允许存在局部图案模糊，漆上正面、花色脏污，徽体裂纹、缩孔、变形，边缘不整及明显影响外观的缺陷。3.6.2允许存在2m处、自然光线下、正带视力15s内不易发现的轻微缺陷。3.7安装
安装结构应合理，悬挂后应牢固。试验方法
4.1主要尺寸检验用精度为1mm直尺测量。4.2颤色及色差按主管部门批准的标准色样比照检验。4.3微面漆膜性能试验方法
漆膜耐候性的试验，按GB/T1865的规定，其评级按GB/T1766的规定。4.3.1
4.3.2漆膜附着力的试验，按GB/T1720的规定。4.3.3漆膜光泽的试验，按GB/T9754的规定。4.3.4
漆膜硬度的试验，按GB/T6739的规定。漆膜耐水性的试验，按GB/T1733的规定。漆膜耐湿热性的试验，按GB/T1740的规定。漆膜耐盐募的试验，按GB/T1771的规定。4.4强度试验
GA2442000
4.4.1玻璃纤维增强塑料弯曲强度按GB/T1449的规定进行。4.4.2落球冲击：将警徽正面向上，水平铺放在水泥地面上；在离样件上方2m处放置一个重112钢球，将钢球自由坠落在徽面中心部位；反复冲击三次，观寨样件表面有无裂纹、脱层等。4.4.3坠落实验：将警徽样件垂直悬挂于离水泥地面高1m处，自由坠落反复两次，观察其表面有无开裂、裂纹及脱层。
4.4.4按GB/T3854中规定进行玻璃纤维增强塑料制作的警徽硬度测定。5检验规则
5.1出厂检验
尺寸、外观、颠色为出厂检验必验项目。出厂检验应为逐个检验，每件产品的出厂检验项目全部合格的，判为检验合格，该产品为合格品。不合格的不得出厂。
5.2型式检验
当材质、配方、工艺或生产厂发生变化时，应进行型式检验。型式检验时，对第3章全部项目进行检验。全部合格的，判为检验合格，允许正式生产。包装、标志、运输与贮存
6.1包装
6.1.1单件包装应采用合理的防震、防咯、防碰撞措施。包装箱内应有合格证、保管使用说明。6.1.2多件包装除按6.1.1要求外，应便于运输与贮存。6.2标志
6.2.1每个警徽背面应标明生产单位、生产日期、产品编号及执行产品标准编号。6.2.2包装箱上应标明品名、规格、生产单位、生产日期以及“小心轻放”字样。6.3运输与贮存
包装件在运输与贮存过程中严禁抛摔。7定点生产和定点检测
管微由公安部指定单位生产，由指定的专业检测机构检测，并由公安部政治部负责监督实施。S
GA244—2000
附录A
（提示的附录)
中华人民共和国人民警察警徽图案说明中华人民共和国人民警察警徽的内容为国徽、盾牌、长城、松枝和飘带。国徽是国家的象征和标志；长城和盾牌代表人民警察维护国家主权和领土完整、保护人民群众利益；松枝代表人民警察坚韧不拔的革命意志。见图A1。
图A1中华人民共和国人民警察警徽图案
