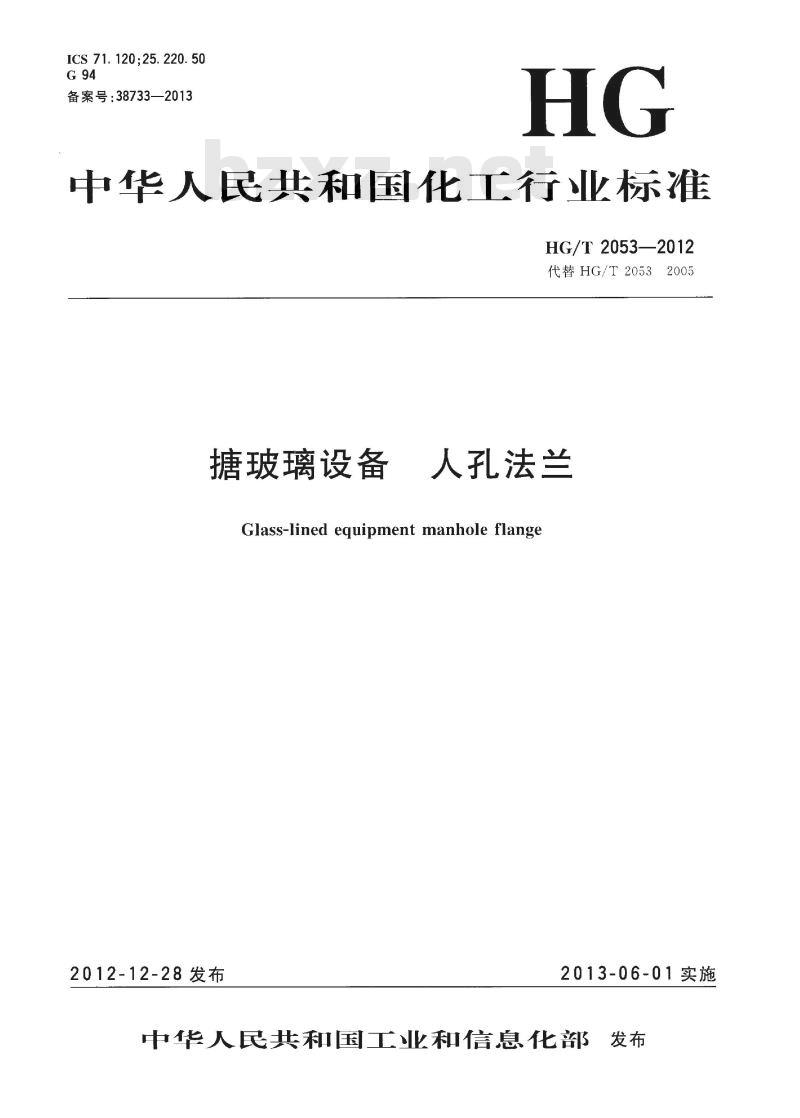

【HG化工标准】 代替 HG/T 2053-2005 搪玻璃设备 人孔法兰

ICS71.120;25.220.50
G94
备案号：38733—2013
HG
中华人民共和国化广行业标准
HG/T 2053—2012
代替HG/T20532005
塘玻璃设备
人孔法兰
Glass-lined equipment manhole flange2012-12-28发布
2013-06-01实施

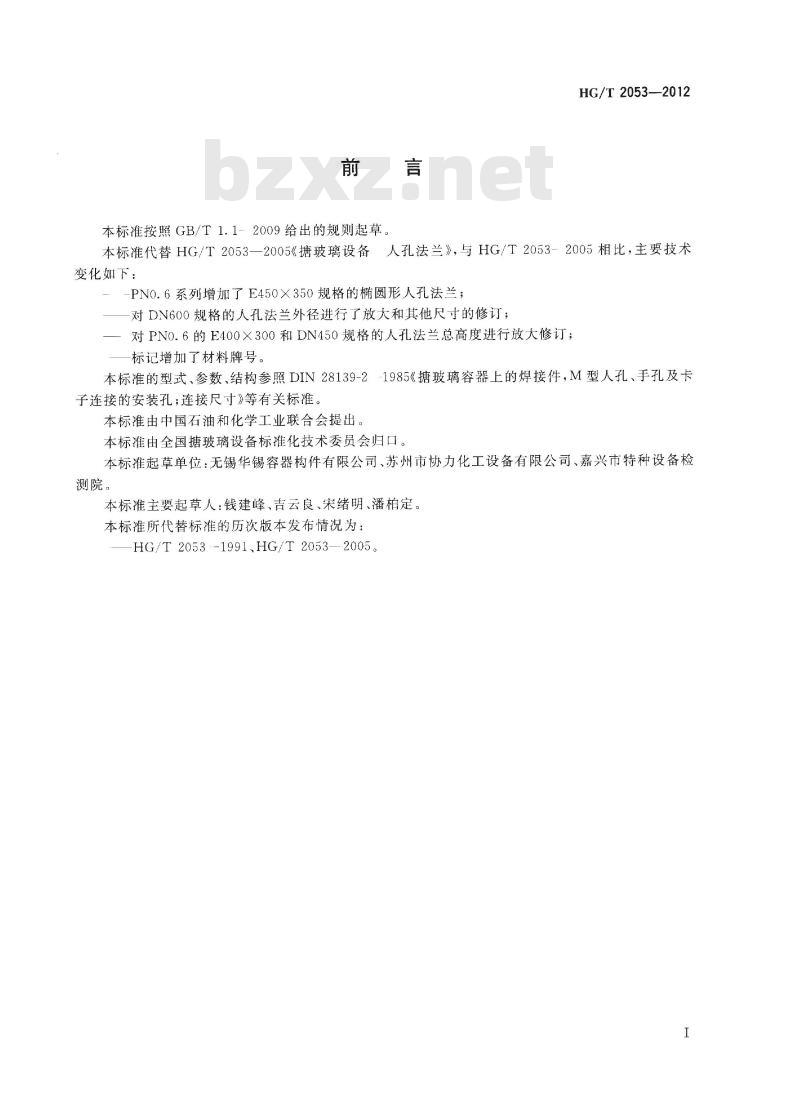

中华人民共和国工业和信息化部发布前言
本标准按照GB/T1.1-2009给出的规则起草。HG/T 2053—2012
本标准代替HG/T2053—2005《塘玻璃设备人孔法兰》，与HG/T2053-2005相比，主要技术变化如下：
-PNO.6系列增加了E450X350规格的椭圆形人孔法兰；对DN600规格的人孔法兰外径进行了放大和其他尺寸的修订；对PNO.6的E400X300和DN450规格的人孔法兰总高度进行放大修订；标记增加了材料牌号。
本标准的型式、参数、结构参照DIN28139-2-1985《塘玻璃容器上的焊接件，M型人孔、手孔及卡子连接的安装孔；连接尺寸》等有关标准。本标准由中国石油和化学工业联合会提出，本标准由全国塘玻璃设备标准化技术委员会归口。本标准起草单位：无锡华锡容器构件有限公司、苏州市协力化工设备有限公司、嘉兴市特种设备检测院。
本标准主要起草人：钱建峰、吉云良、宋绪明、潘柏定。本标准所代替标准的历次版本发布情况为：HG/T 2053-1991、HG/T 2053—-2005。I

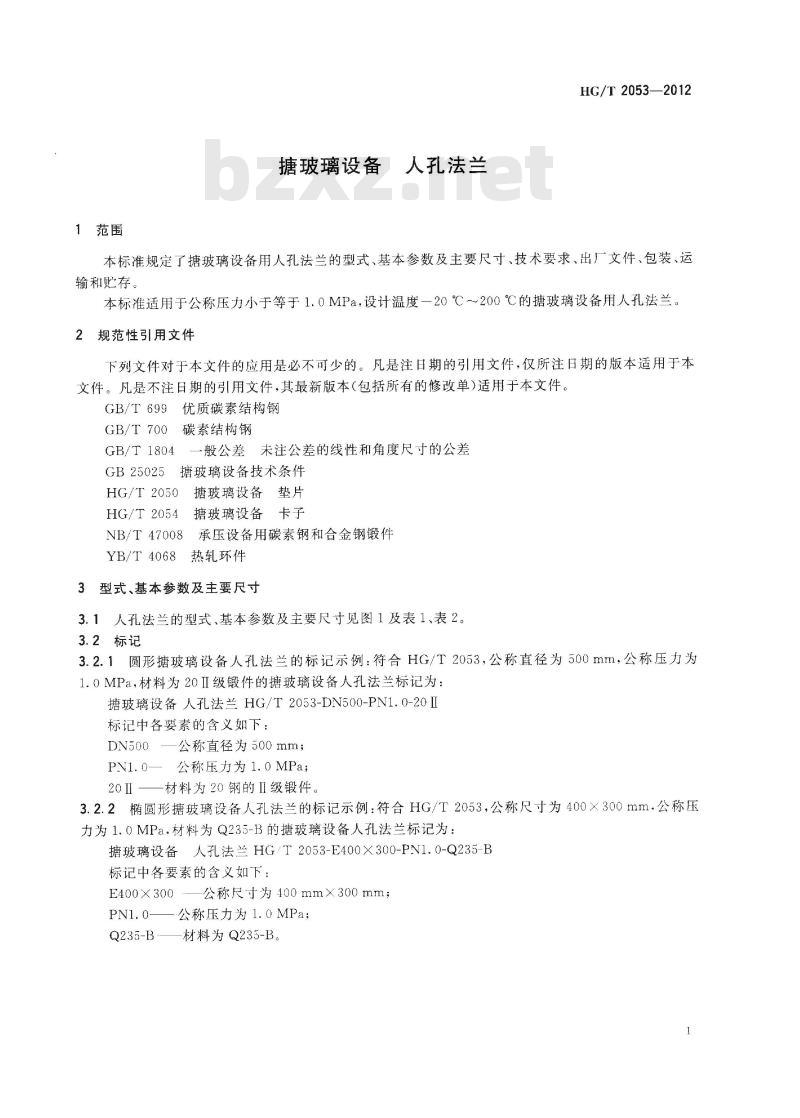

1范围
人孔法兰
塘玻璃设备
HG/T2053—2012
本标准规定了塘玻璃设备用人孔法兰的型式、基本参数及主要尺寸、技术要求、出厂文件、包装、运输和贮存。
本标准适用于公称压力小于等于1.0MPa，设计温度一20℃～200℃的糖玻璃设备用人孔法兰。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T699优质碳素结构钢
GB/T700碳素结构钢
GB/T1804一般公差未注公差的线性和角度尺寸的公差GB25025塘玻璃设备技术条件
HG/T2050塘玻璃设备垫片
HG/T2054塘玻璃设备卡子
NB/T47008承压设备用碳素钢和合金钢锻件YB/T4068热轧环件
3型式、基本参数及主要尺寸
3.1人孔法兰的型式、基本参数及主要尺寸见图1及表1、表2。3.2标记
3.2.1圆形塘玻璃设备人孔法兰的标记示例：符合HG/T2053，公称直径为500mm，公称压力为1.0MPa，材料为20Ⅱ级锻件的塘玻璃设备人孔法兰标记为：塘玻璃设备人孔法兰HG/T2053-DN500-PN1.0-20I标记中各要素的含义如下：
DN500一公称直径为500mm；
PN1.0—　公称压力为1.0MPa；
20Ⅱ—材料为20钢的Ⅱ级锻件。3.2.2椭圆形塘玻璃设备人孔法兰的标记示例：符合HG/T2053，公称尺寸为400×300mm.公称压力为1.0MPa.材料为Q235-B的糖玻璃设备人孔法兰标记为：塘玻璃设备人孔法兰HG/T2053-E400X300-PN1.0-Q235-B标记中各要素的含义如下：
E400×300——公称尺寸为400mm×300mm；PN1.0——公称压力为1.0MPa；
Q235-B—材料为Q235-B。
1
HG/T 2053—2012
Xa
法兰
型式
椭圆
圆形
A—A
放大图
c×c2
公称尺寸/mm
a
E400X300
E450X350
DN450
DN500
DN600
100
450
450
500
600
Bmi
2×45°
6
4×60°

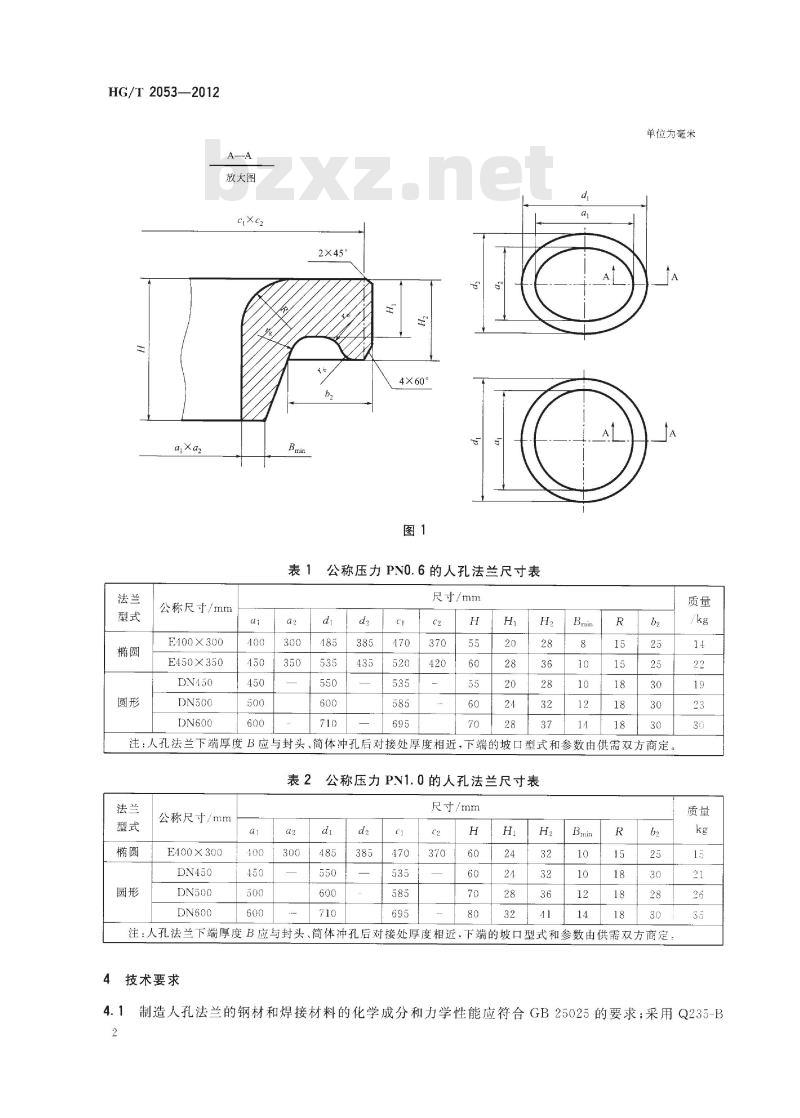

图1
表1公称压力PNO.6的人孔法兰尺寸表尺寸/mm
a2
300
350
di
485
535
550
600
710
d
385
435
C
470
520
535
585
695
C2
370
420
H
55
60
55
60
70
Hi
20
28
20
24
28
H
28
36
28
32
Bm
9
10
10
12此内容来自标准下载网
14
R
15
15
18
18
18
单位为毫米
质量
62
25
25
30
30
注：人孔法兰下端厚度B应与封头、筒体冲孔后对接处厚度相近，下端的坡口型式和参数由供需双方商定。表2公称压力PN1.0的人孔法兰尺寸表法兰
型式
椭圆
圆形
公称尺寸/mm
E400X300
DN450
DN500
a
c2
100300
450
500
di
485
550
600
d2
385
C1
470
535
585
尺寸/mm
c
370
H
60
60
70
H
24
24
28
H2
32
32
36
Bmin
10
10
12
R
15
18
18
62
25
30
28
710
600
DN600
695
80
32
41
14
18
30
注：人孔法兰下端厚度B应与封头、筒体冲孔后对接处厚度相近，下端的坡口型式和参数由供需双方商定：4技术要求
/kg
14
22
19
23
30
质量
kg
15
21
26
制造人孔法兰的钢材和焊接材料的化学成分和力学性能应符合GB25025的要求；采用Q235-B4.1
2
HG/T2053—2012

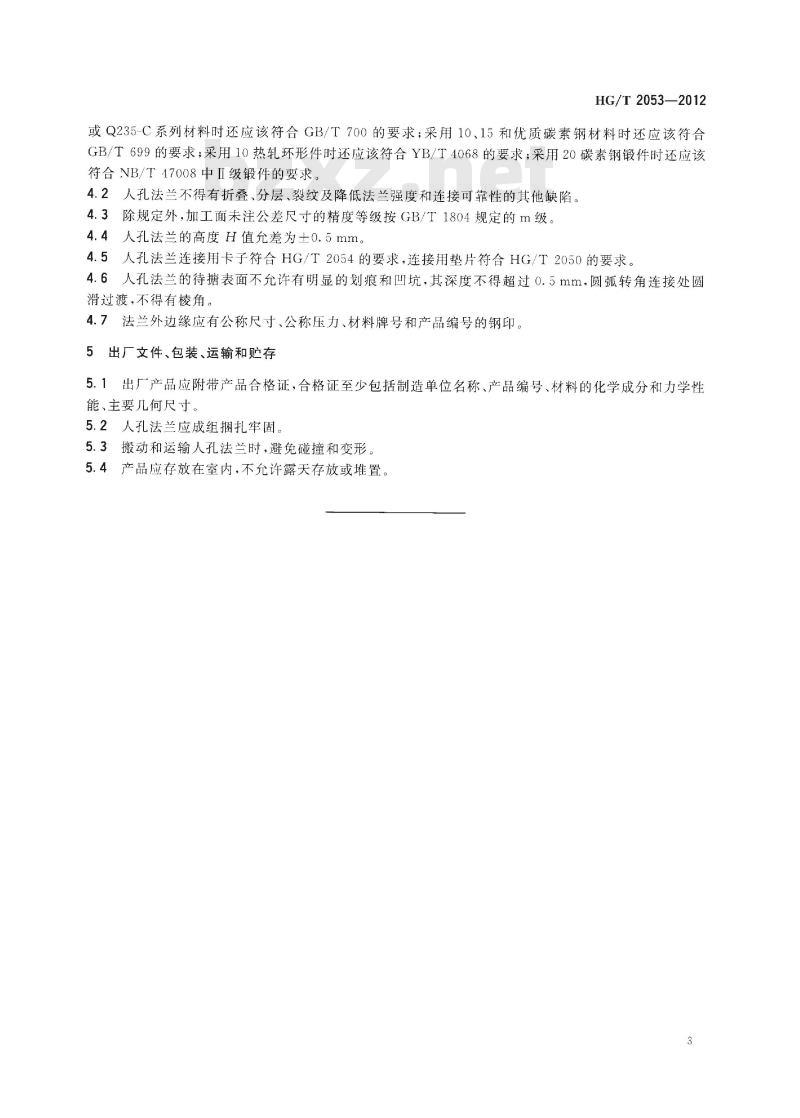

或Q235-C系列材料时还应该符合GB/T700的要求；采用10、15和优质碳素钢材料时还应该符合GB/T699的要求；采用10热轧环形件时还应该符合YB/T4068的要求；采用20碳素钢锻件时还应该符合NB/T17008中I级锻件的要求。4.2人孔法兰不得有折叠、分层、裂纹及降低法兰强度和连接可靠性的其他缺陷4.3除规定外，加工面未注公差尺寸的精度等级按GB/T1804规定的m级。4.4人孔法兰的高度H值允差为土0.5mm。4.5人孔法兰连接用卡子符合HG/T2054的要求，连接用垫片符合HG/T2050的要求。4.6人孔法兰的待塘表面不允许有明显的划痕和凹坑，其深度不得超过0.5mm，圆弧转角连接处圆滑过渡，不得有棱角。
4.7法兰外边缘应有公称尺寸、公称压力、材料牌号和产品编号的钢印。5出厂文件、包装、运输和贮存
5.1出厂产品应附带产品合格证，合格证至少包括制造单位名称、产品编号、材料的化学成分和力学性能、主要几何尺寸。
5.2人孔法兰应成组捆扎牢固。
5.3搬动和运输人孔法兰时，避免碰撞和变形5.4产品应存放在室内，不允许露天存放或堆置。3
