【GB国家标准】 道路用水性环氧树脂乳化沥青混合料

ICS93.080.20
Q20
GB
中华人民共和国国家标准
GB/T38990—2020
道路用水性环氧树脂乳化沥青混合料Waterborne epoxylite emulsified binder mixture for road engineering2020-07-21发布
国家市场监督管理总局
国家标准化管理委员会
发布
2021-06-01实施
前言
范围
2
3
4
5
6
7
规范性引用文件
术语和定义
材料
要求
检验规则
运输
.....
目
次
GB/T38990—2020
...........
前言
本标准按照GB/T1.1—2009给出的规则起草本标准由中华人民共和国住房和城乡建设部提出。本标准由全国混凝土标准化技术委员会（SAC/TC458)归口。GB/T38990—2020
本标准起草单位：河南省大道路业有限公司、深圳海川新材料科技股份有限公司、河南交院工程技术有限公司、中建路桥集团有限公司、中交路桥检测养护有限公司、河南省公路工程局集团有限公司、河南交通职业技术学院、甘肃省公路局、山东省交通科学研究院、中国江苏国际经济技术合作集团有限公司、河南省第二公路工程有限公司、苏交科集团股份有限公司。本标准主要起草人：张红春、周俊广、邵景干、崔玉萍、周合宽、沈国印、庞炳维、王世成、史鹏飞、方卫华、邵平、潘建国、付森锋、吴春颖、韩永红、杨俊鹏、韦金城、王俊超、郑良飞、邵文华、甘春燕、邵劲松、崔秀峰、付建村、段瑞卿、张亮、杜战军、李青、李喜玲。m
1范围
道路用水性环氧树脂乳化沥青混合料GB/T38990—2020
本标准规定了道路用水性环氧树脂乳化沥青混合料的材料、要求、检验规则和运输本标准适用于各等级公路及城镇道路工程。规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件GB175通用硅酸盐水泥
GB/T528硫化橡胶或热塑性橡胶拉伸应力应变性能的测定GB/T1677增塑剂环氧值的测定
GB/T1725色漆、清漆和塑料不挥发物含量的测定GB8538
食品安全国家标准饮用天然矿泉水检验方法JTGE20
JTGF40
3术语和定义
公路工程沥青及沥青混合料试验规程公路沥青路面施工技术规范
下列术语和定义适用于本文件。3.1
水性环氧树脂
waterborneepoxylite
以水为连续相，环氧树脂微粒、液滴或胶体为分散相的分散体系。3.2
水性环氧树脂乳化沥青
waterborneepoxyliteemulsifiedbinder由水性环氧树脂和乳化沥青按一定比例混合加工而成的胶结料。3.3
水性环氧树脂乳化沥青稀浆混合料waterborneepoxyliteemulsifiedbinderslurrymixture；WEBS由水性环氧树脂乳化沥青、矿料、水等按一定比例混合形成的浆状混合物。3.4
水性环氧树脂乳化沥青冷拌混合料waterborneepoxyliteemulsifiedcoldmixbindermixture；WEBM由水性环氧树脂乳化沥青、矿料、水等按一定比例混合而成且可在常温下拌和、摊铺和压实的混合料。4材料
4.1矿料
4.1.1集料
水性环氧树脂乳化沥青混合料的集料应由粗集料和细集料组成，粗集料和细集料的技术要求应符1
GB/T38990—2020

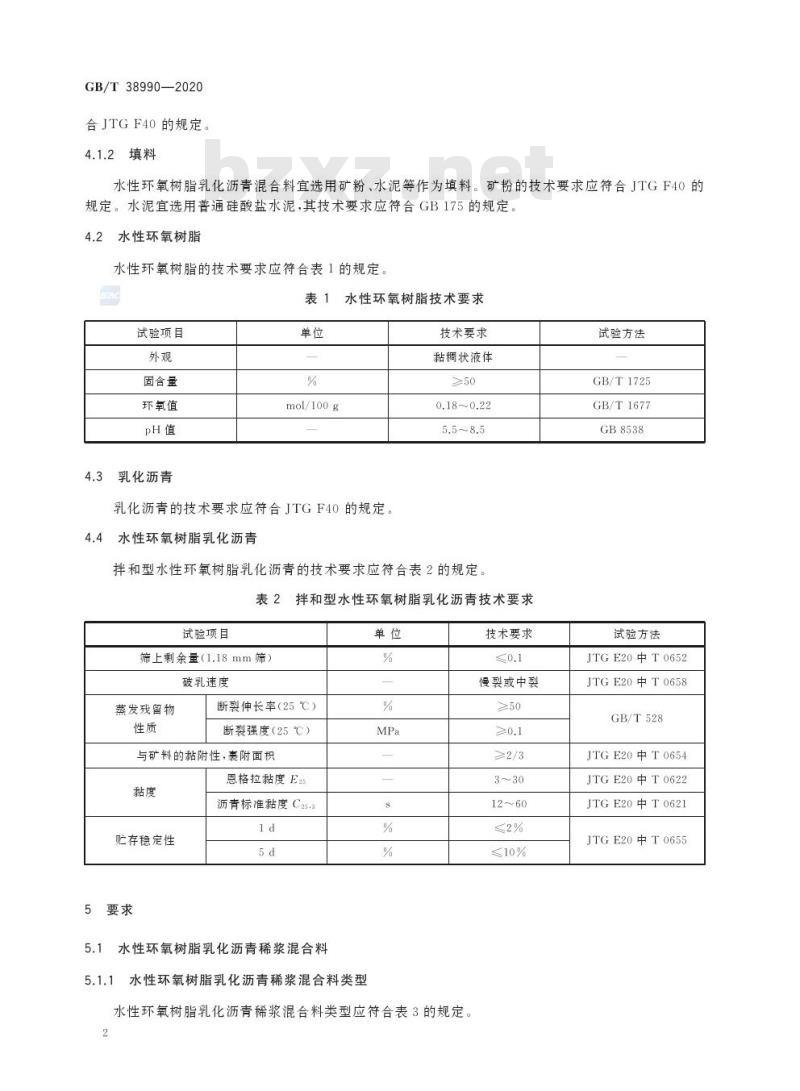

合JTGF40的规定。
4.1.2填料
水性环氧树脂乳化沥青混合料宜选用矿粉、水泥等作为填料。矿粉的技术要求应符合JTGF40的规定。水泥宜选用普通硅酸盐水泥，其技术要求应符合GB175的规定。4.2
水性环氧树脂
水性环氧树脂的技术要求应符合表1的规定AG
4.3
试验项目
外观
固合量
环氧值
pH值
乳化沥青
表1水性环氧树脂技术要求
单位
%
mol/100g
乳化沥青的技术要求应符合JTGF40的规定水性环氧树脂乳化沥青
4.4
技术要求
黏稠状液体
>50
0.18~0.22
5.5~8.5
拌和型水性环氧树脂乳化沥青的技术要求应符合表2的规定表2拌和型水性环氧树脂乳化沥青技术要求试验项目
筛上剩余量（1.18mm筛）
破乳速度
蒸发残留物
性质
断裂伸长率（25℃）
断裂强度（25℃）
与矿料的黏附性，表附面积
黏度
贮存稳定性
5要求
恩格拉黏度E25
沥青标准黏度C25-3
1d
5d
水性环氧树脂乳化沥青稀浆混合料5.1
5.1.1水性环氧树脂乳化沥青稀浆混合料类型单位
%
%
MPa
%
%
水性环氧树脂乳化沥青稀浆混合料类型应符合表3的规定。2
技术要求
0.1
慢裂或中裂
>50
>0.1
≥2/3
3~30
12~60
2%
≤10%
试验方法
GB/T1725
GB/T1677
GB8538
试验方法
JTGE20中T0652
JTGE20中T0658
GB/T528
JTGE20中T0654
JTGE20中T0622
JTGE20中T0621
JTGE20中T0655
类型
WEBS-5
WEBS-10
WEBS-13
表3水性环氧树脂乳化沥青稀浆混合料类型公称最大粒径
4.75
9.5
13.2
5.1.2水性环氧树脂乳化沥青稀浆混合料矿料级配GB/T38990—2020
单位为毫米
成型后厚度
6~9
10~16
16~22
WEBS-5、WEBS-10矿料级配应分别符合JTGF40对MS-2、MS-3矿料级配的规定，WEBS-13矿料级配应符合JTGF40对AC-13矿料级配的规定。5.1.3水性环氧树脂乳化沥青稀浆混合料技术要求水性环氧树脂乳化沥青稀浆混合料技术要求应符合表4的规定，表4水性环氧树脂乳化沥青稀浆混合料技术要求试验项目
可拌和时间（25℃）
可拌和时间（40℃）
黏聚力试验
负荷轮碾压试验
湿轮磨耗试验的
磨耗值
30min（初凝时间）
300min(开放交通时间）
黏附砂量
轮迹宽度变化率
浸水1h
浸水6d
5.2
2水性环氧树脂乳化沥青冷拌混合料5.2.1水性环氧树脂乳化沥青冷拌混合料类型单位
S
S
N·m
g/m免费标准下载网bzxz
%
g/m
水性环氧树脂乳化沥青冷拌混合料类型应符合表5的规定，技术要求
>120
>140
>1.2
>2.0
300
<4
<260
350
表5水性环氧树脂乳化沥青冷拌混合料类型类型
WEBM-10
WEBM-13
公称最大粒径
9.5
13.2
5.2.2水性环氧树脂乳化沥青冷拌混合料矿料级配压实最小厚度
20
30
试验方法
JTGE20中T0757
JTGE20中T0754
JTGE20中T0755
JTGE20中T0756
JTGE20中T0752
单位为毫米
适宜厚度
25~35
35~50
WEBM-10、WEBM-13矿料级配应分别符合JTGF40对AC-10、AC-13矿料级配的规定3
GB/T38990—2020
5.2.3水性环氧树脂乳化沥青冷拌混合料技术要求水性环氧树脂乳化沥青冷拌混合料技术要求应符合表6的规定。表6水性环氧树脂乳化沥青冷拌混合料技术要求试验项目
马歇尔试件尺寸
马歇尔试件击实次数
马歇尔试验
车撒试验
水稳定性试验
(60℃养生7d)
6检验规则
6.1
一般要求
稳定度
流值
3d
7 d
3d
7 d
动稳定度3d养生温度为60℃）
浸水马歇尔试验残留稳定度
冻融裂试验强度比
单位
mm
次
kN
kN
mm
mm
次/mm
%
%
技术要求
$101.6mm×63.5mm
75（双面）
4
9
实测
实测
≥3500
>85
>80
施工前应检验矿料和水性环氧树脂乳化沥青性能，检验合格后方可使用6.1.1
试验方法
JTGE20中T0702
JTGE20中T0702
JTGE20中T0709
JTGE20中T0719
JTGE20中T0709
JTGE20中T0709
6.1.2
当施工单位或监理单位单方或双方不具备试验条件时，双方可协商确定委托第三方检验2检验分类
6.2
6.2.1出厂检验
出厂检验应按表4、表6的规定，对每批水性环氧树脂乳化沥青稀浆或冷拌混合料进行出厂检验6.2.2型式检验
首次水性环氧树脂乳化沥青稀浆或冷拌混合料拌和，以及在施工过程中出现下列情形之一时，应按表1、表2、表4、表6的规定进行型式检验：a）产品的矿料和水性环氧树脂乳化沥青等原材料来源、种类或规格发生变化，可能影响产品性能时；
b）
产品出现明显质量差异时。
3组批和取样
6.3
6.3.1组批
产品应按批抽样和检测。
6.3.1.1
同一工程，相同原材料、相同配合比和生产工艺生产的产品，每3000t为一批，不足3000t时6.3.1.2
仍视为一批。
4
6.3.2取样
GB/T38990—2020
6.3.2.1水性环氧树脂乳化沥青稀浆混合料应在稀浆封层车的摊铺槽内取样，水性环氧树脂乳化沥青冷拌混合料宜在摊铺机上取样。6.3.2.2取样时应储备留存的试样，试样的留置组数宜根据实际需要确定6.4判定规则
产品经检验各项性能指标均符合表4、表6的规定时，应判定该批次产品合格；检验结果有一项不符合规定时，则应判定该批次产品不合格7
运输
水性环氧树脂乳化沥青冷拌混合料拌和后应使用运输车辆在4h内运到现场进行摊铺、压。SnC

小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
