HG/T 2143-2012
现行

基本信息

标准号：
HG/T 2143-2012
标准名称：
代替 HG/T 2143-2006 搪玻璃设备管口
标准类别：
化工行业标准(HG)
标准状态：
现行
出版语种：
简体中文
下载格式：
.zip .pdf

标准分类号

关联标准

出版信息

其他信息

相关标签：
2006 玻璃设备

标准简介/下载

点击下载

标准简介：

HG/T 2143-2012.Nozzles for glass-lined steel vessel.
1 范围
HG/T 2143规定了搪玻璃设备用管口的型式、基本参数及尺寸、技术要求、出厂文件、包装、运输和贮存。
HG/T 2143适用于公称压力小于或等于1.0 MPa,设计温度一20 °C~200 °C的搪玻璃设备、管道和管件用管口。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 1804一般公差未注公差的线性和角度尺寸的公差
GB 25025搪玻璃设备技术条件
3型式、基本参数及尺寸

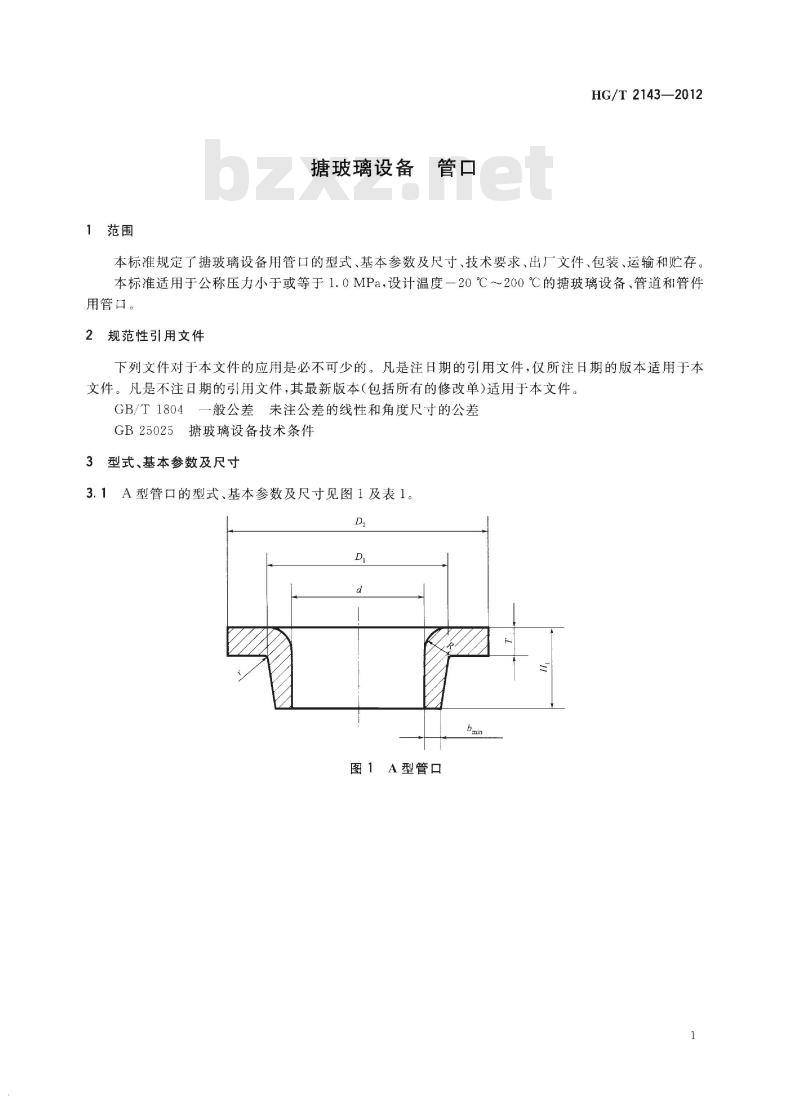

3.1 A型管口的型式、基本参数及尺寸见图1及表1。
3.4标记示例:符合 HG/T 2143,公称直径为100mm,公称压力为1.0 MPa,材料为Q235-B的搪玻璃设备A型管口标记为:
搪玻璃管口HG/T 2143-DN100-PN1. 0- A-Q235-B
标记中各要素的含义如下: DN100 公称直径为100 mm;
PN1.0一公称压力为1.0 MPa;
A一A型管口;
Q235-B-材料为Q235-B。
4技术要求
4.1管口的材料、设计、制造、检验和验收应符合GB25025的规定。
4.2 机加工面未注制造公差按GB/T 1804中的m级。
4.3表中bmin为最小厚度,制作时应考虑与对接处壁厚相匹配,以保证对接接头的质量。
4.4管口外缘应有公称直径、公称压力、材料牌号和产品批号或编号的钢印。

标准内容

部分标准内容：

ICS71.120;25.220.50
G94
备案号：38734-2013
HG

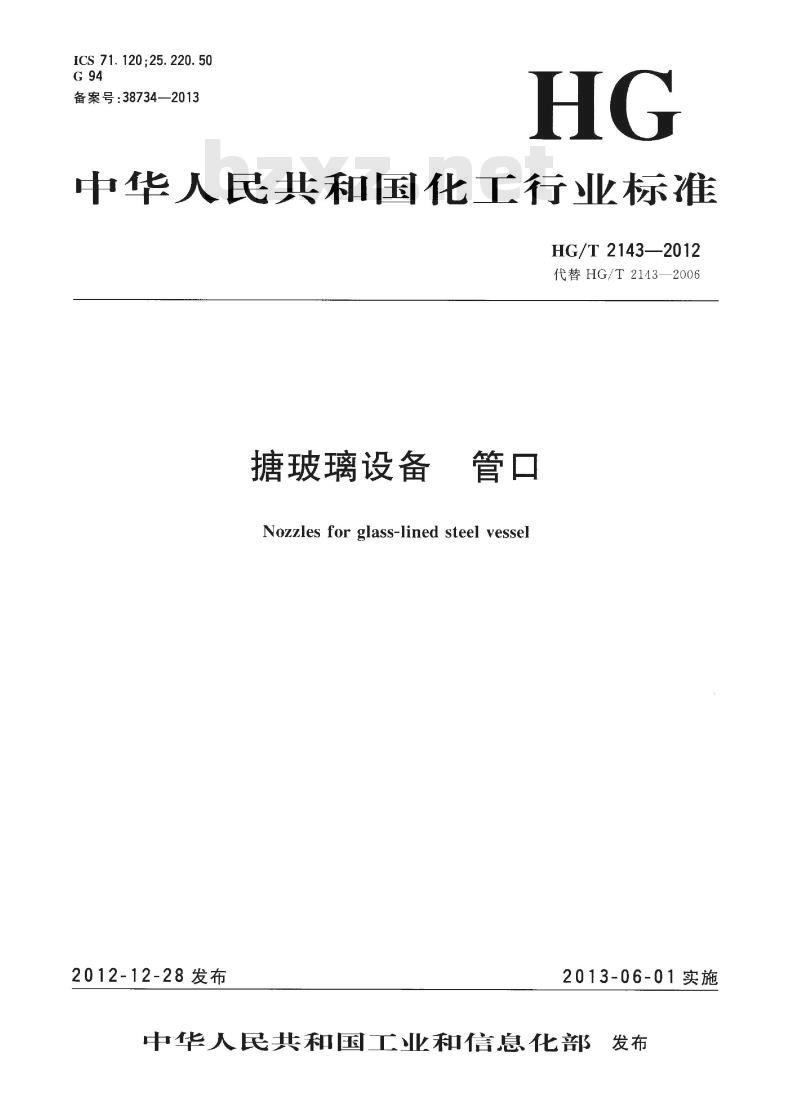

中华人民共和国化工行业标准
HG/T2143—2012
代替HG/T2143—2006
塘玻璃设备
管口
Nozzles for glass-lined steel vessel2012-12-28发布
2013-06-01实施
中华人民共和国工业和信息化部发布

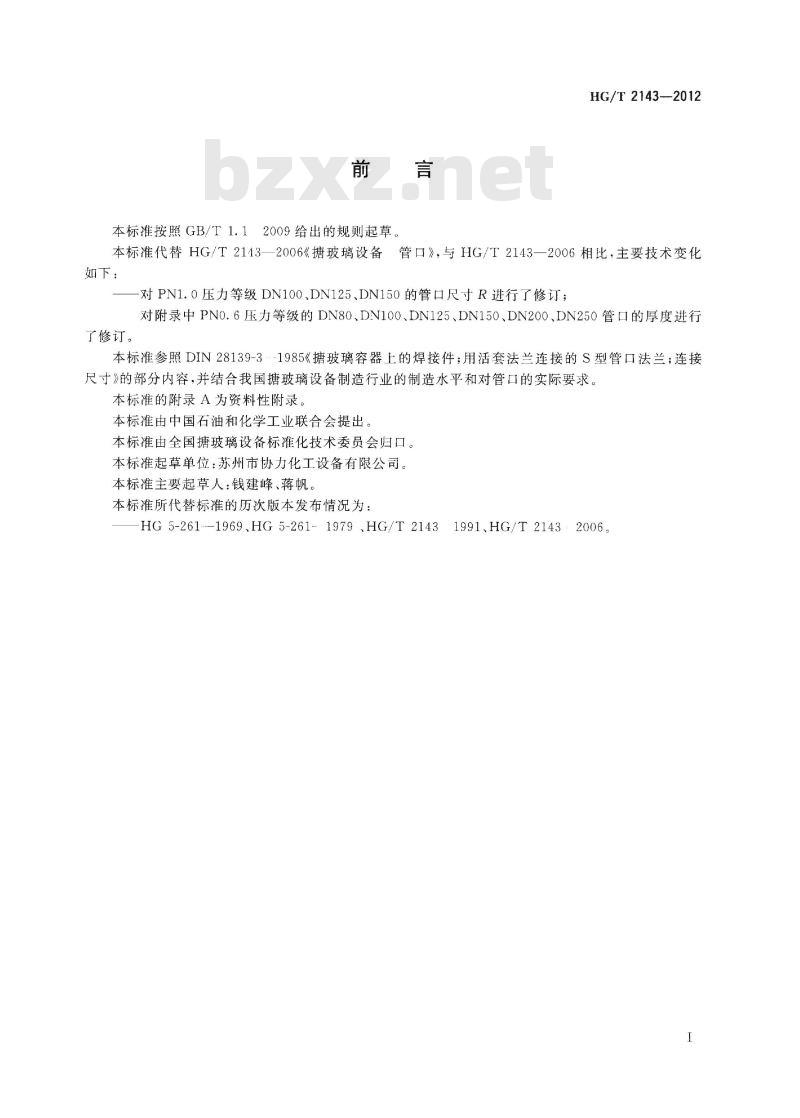

前言
本标准按照GB/T1.12009给出的规则起草。HG/T2143--2012
本标准代替HG/T2113—2006《糖玻璃设备管口》，与HG/T2143—2006相比，主要技术变化如下：
对PN1.0压力等级DN100、DN125、DN150的管口尺寸R进行了修订；对附录中PNO.6压力等级的DN80、DN100、DN125、DN150、DN200、DN250管口的厚度进行了修订。
本标准参照DIN28139-3-1985《玻璃容器上的焊接件；用活套法兰连接的S型管口法兰；连接尺寸》的部分内容，并结合我国糖玻璃设备制造行业的制造水平和对管口的实际要求。本标准的附录A为资料性附录。
本标准由中国石油和化学工业联合会提出本标准由全国糖玻璃设备标准化技术委员会归口。本标准起草单位：苏州市协力化工设备有限公司。本标准主要起草人：钱建峰、蒋帆本标准所代替标准的历次版本发布情况为：HG5-261--1969、HG5-2611979、HG/T21431991、HG/T21432006。1
范围
1
玻璃设备管
管口
HG/T2143—2012
本标准规定了塘玻璃设备用管口的型式、基本参数及尺寸、技术要求、出厂文件、包装、运输和贮存。本标准适用于公称压力小于或等于1.0MPa，设计温度一20℃～200℃的塘玻璃设备、管道和管件用管口。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T1804一般公差未注公差的线性和角度尺寸的公差GB25025糖玻璃设备技术条件
3型式、基本参数及尺寸
3.1A型管口的型式、基本参数及尺寸见图1及表1。D2
D
图1A型管口
HG/T2143—2012
公称压力
PN1.0
公称直径
DN/mm
25
32
40
50
65
80
100
125
150
200
250
300
400
D2
68
78
88
102
122
138
158
188
212
268
320
370
482
D
42
52
60
73
92
107
127
156
181
235
285
335
439
2
35
43
53
68
83
103
128
153
203
253
303
403
表1
尺寸/mm
H
40
40
AO
40
40
AO
45
45
50
50
55
60bZxz.net
65
Ha
50
50
50
55
55
60
75
80
90
100
115
130
155
R
10
10
10
12
12
12
12
12
12
15
15
15
15
3
3
0
3
4
14
14
14
16
16
16
18
18
20
20
22
24
26
bmir
4
5
5
5
6
6
8
10
10
参考质量/kg
A型
0.50
0.65
0.80
1.1
1.5
1.8
2.5
3.4
4.3
6.3
8.7
11.2
18.5
B型
0.55
0.75
0.90
1.3
1.9
2.4
3.5
5.1
6.6
10.6
15.1
20.0
35.3

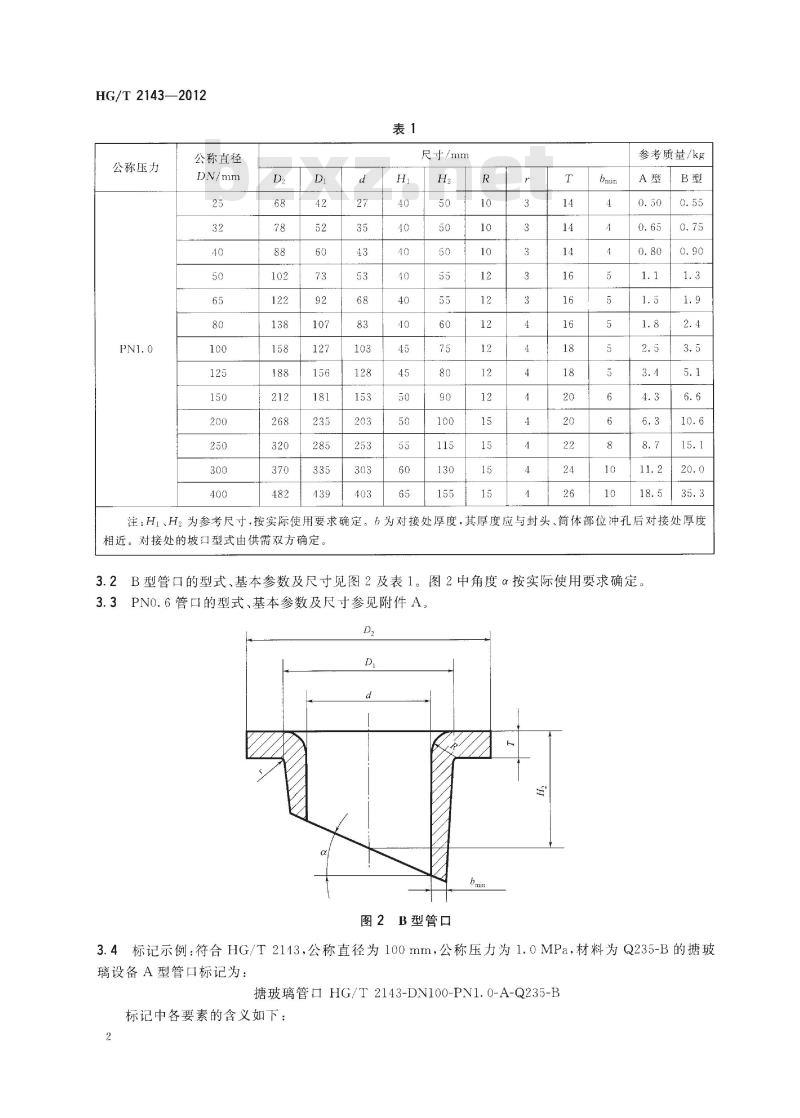

注：HI、H2为参考尺寸，按实际使用要求确定。b为对接处厚度，其厚度应与封头、筒体部位冲孔后对接处厚度相近。对接处的坡口型式由供需双方确定。2B型管口的型式、基本参数及尺寸见图2及表1。图2中角度α按实际使用要求确定。3.2
3.3PNO.6管口的型式、基本参数及尺寸参见附件A，D
D
出
图2B型管口
3.4标记示例：符合HG/T2113，公称直径为100mm，公称压力为1.0MPa，材料为Q235-B的塘玻璃设备A型管口标记为：
塘玻璃管口HG/T2143-DN100-PN1.0-A-Q235-B标记中各要素的含义如下：
2
DN100
PN1.0
公称直径为100mm；
公称压力为1.0MPa；
Ａ—A型管口；
Q235-B

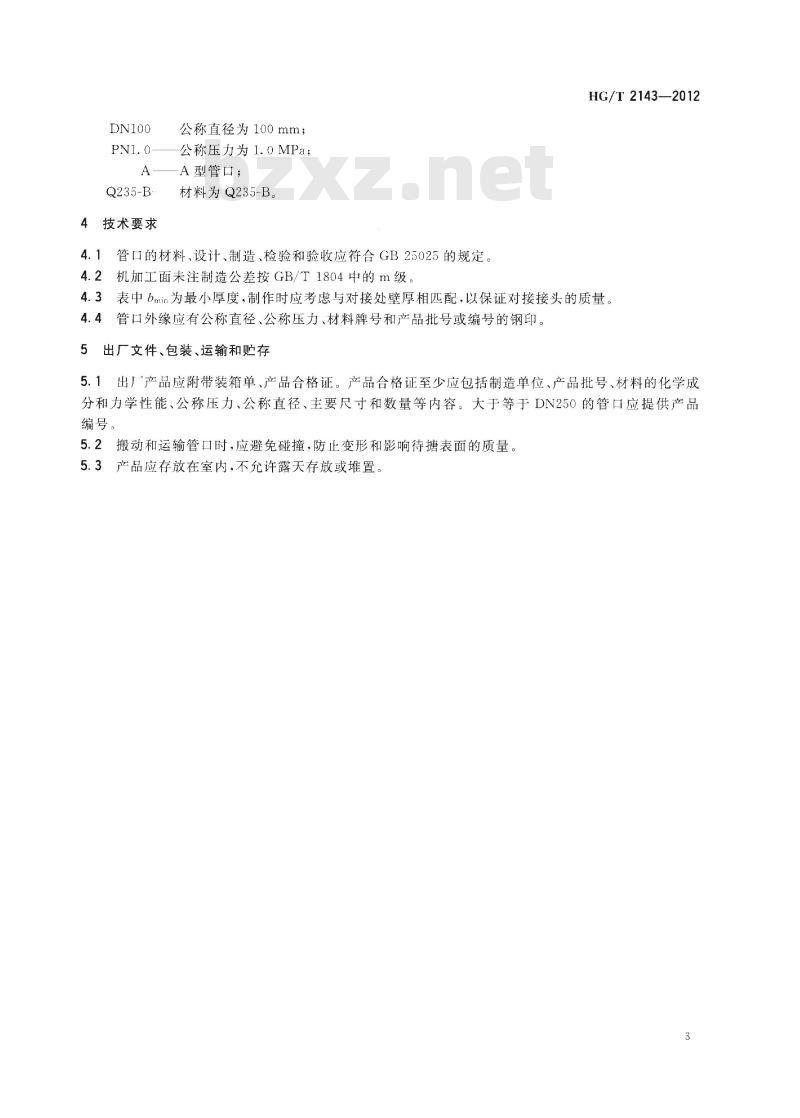

4技术要求
材料为Q235-B。
4.1管口的材料、设计、制造、检验和验收应符合GB25025的规定。4.2机加工面未注制造公差按GB/T1804中的m级。HG/T 2143—2012
4.3表中bmin为最小厚度，制作时应考虑与对接处壁厚相匹配，以保证对接接头的质量。4.4管口外缘应有公称直径、公称压力、材料牌号和产品批号或编号的钢印。5出厂文件、包装、运输和贮存
5.1出厂产品应附带装箱单、产品合格证。产品合格证至少应包括制造单位、产品批号、材料的化学成分和力学性能、公称压力、公称直径、主要尺寸和数量等内容。大于等于DN250的管口应提供产品编号。
5.2搬动和运输管口时，应避免碰撞，防止变形和影响待塘表面的质量。5.3产品应存放在室内，不允许露天存放或堆置。
