【GB国家标准】 固定式全回转舵桨装置安装与调试规程

GB/T 39206-2020.Code of practice for installation and commissioning of fixed azimuth thruster.
1范围

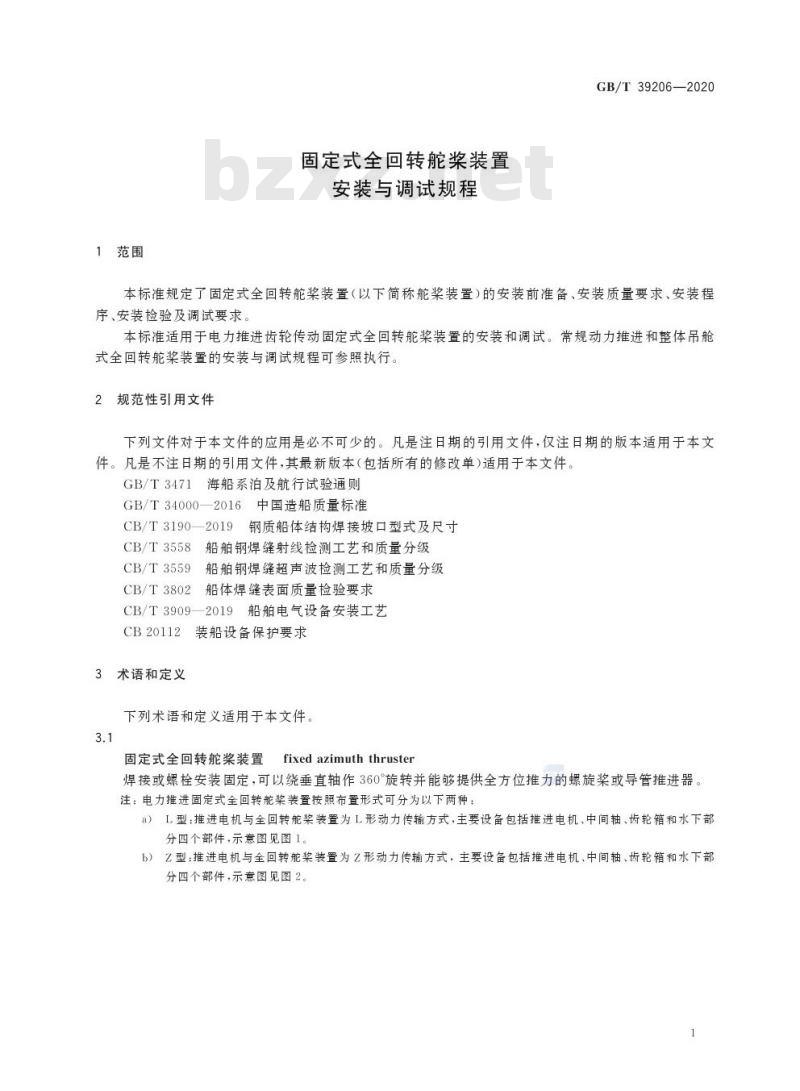

GB/T 39206规定了固定式全回转舵桨装置(以下简称舵桨装置)的安装前准备、安装质量要求、安装程序、安装检验及调试要求。
GB/T 39206适用于电力推进齿轮传动固定式全回转舵桨装置的安装和调试。常规动力推进和整体吊舱式全回转舵桨装置的安装与调试规程可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 3471海船系泊及航行试验通则
GB/T 34000-2016中国造船质量标准
CB/T 3190-2019钢 质船体结构焊接坡口型式及尺寸
CB/T 3558船舶钢焊缝射线检测工艺和质量分级
CB/T 3559船舶 钢焊缝超声波检测工艺和质量分级
CB/T 3802船体焊缝表面质量检验要求
CB/T 3909-2019 船舶电气设备安装 工艺
CB 20112装 船设备保护要求
3术语和定义
下列术语和定义适用于本文件。
3.1
固定式全回转舵桨装置 fixed azimuth thruster
焊接或螺栓安装固定,可以绕垂直轴作360旋转并能够提供全方位推力的螺旋桨或导管推进器。
注:电力推进固定式全回转舵桨装置按照布置形式可分为以下两种:
a) L 型:推进电机与全回转舵桨装置为L形动力传输方式,主要设备包括推进电机、中间轴、齿轮箱和水下部分四个部件,示意图见图1。
b) Z 型:推进电机与全回转舵桨装置为Z形动力传输方式，主要设备包括推进电机、中间轴、齿轮箱和水下部分四个部件,示意图见图2。
