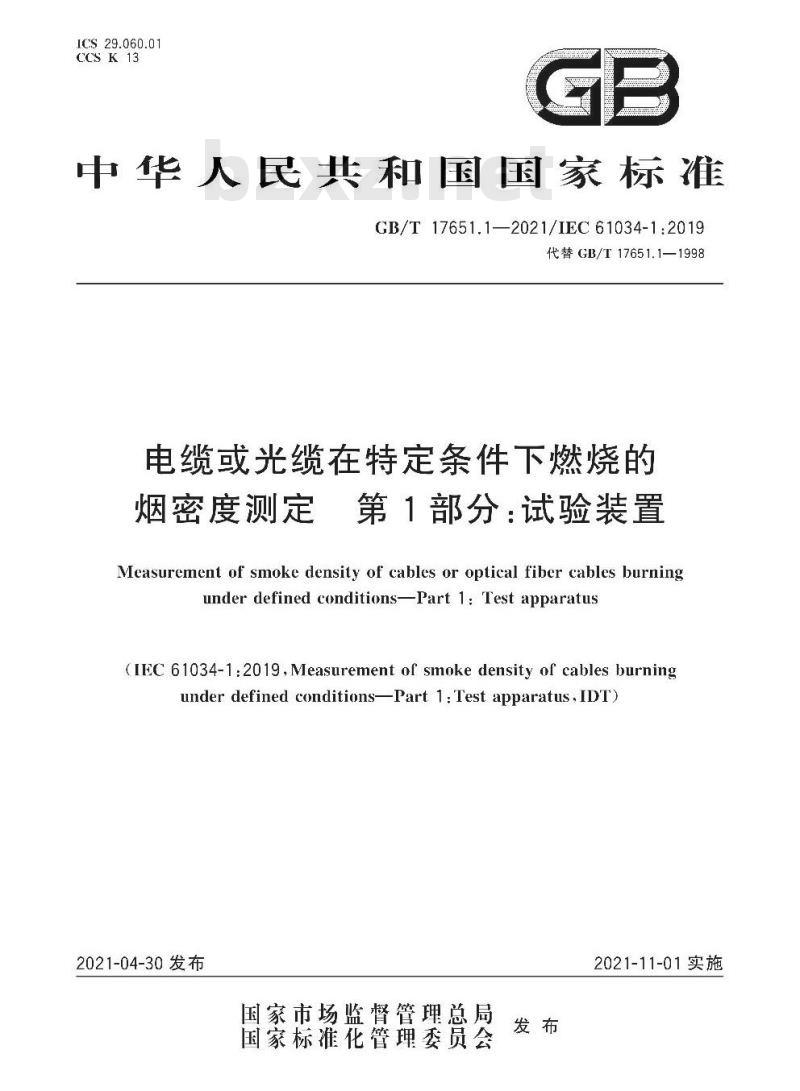

【GB国家标准】 电缆或光缆在特定条件下燃烧的烟密度测定 第1部分:试验装置

GB/T 17651.1-2021.Measurement of smoke density of cables or optical fiber cables burning under defined conditions-Part 1: Test apparatus.
1范围
GB/T 17651.1描述了测定电缆或光缆在特定条件下燃烧(例如一些电缆或光缆被水平燃烧时)释出的烟所使用的试验装置的细节。在有焰燃烧或无焰燃烧条件下,透光率(I,)能用来作为比较不同电缆或判断是否符合特定要求的手段。
注:本文件中“电缆”是指用来传输电能或信号的所有绝缘金属导体电缆。
2规范性引用文件
下列:文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件;不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
1EC 60695-4电工电子产品着火危险试验第 4部分:着火试验术语(Fire hazard testing-Part 4:Terminology concerning fire tests for electrotechnical products)
ISO/IEC 13943:2000消防安全 词汇( Fire safety一Vocabulary)
3术语 和定义
IEC 60695-4和ISO/IEC 13943:2000界定的术语和定义适用于本文件。
4试验箱
试验箱应包括一个用合适材料固定在角钢支架上而构成的立方体,其内部尺寸应为3 0000 mm土30mm。立方体的一面应有一扇带有玻璃观察窗的门。两侧相对的墙上应各设一扇透明密封窗(最小尺寸为100mmX100mm)以让水平光测装置的光束透过。这些密封窗的中心距离地面的高度应为2 150 mm士100 mm(见图1)。
