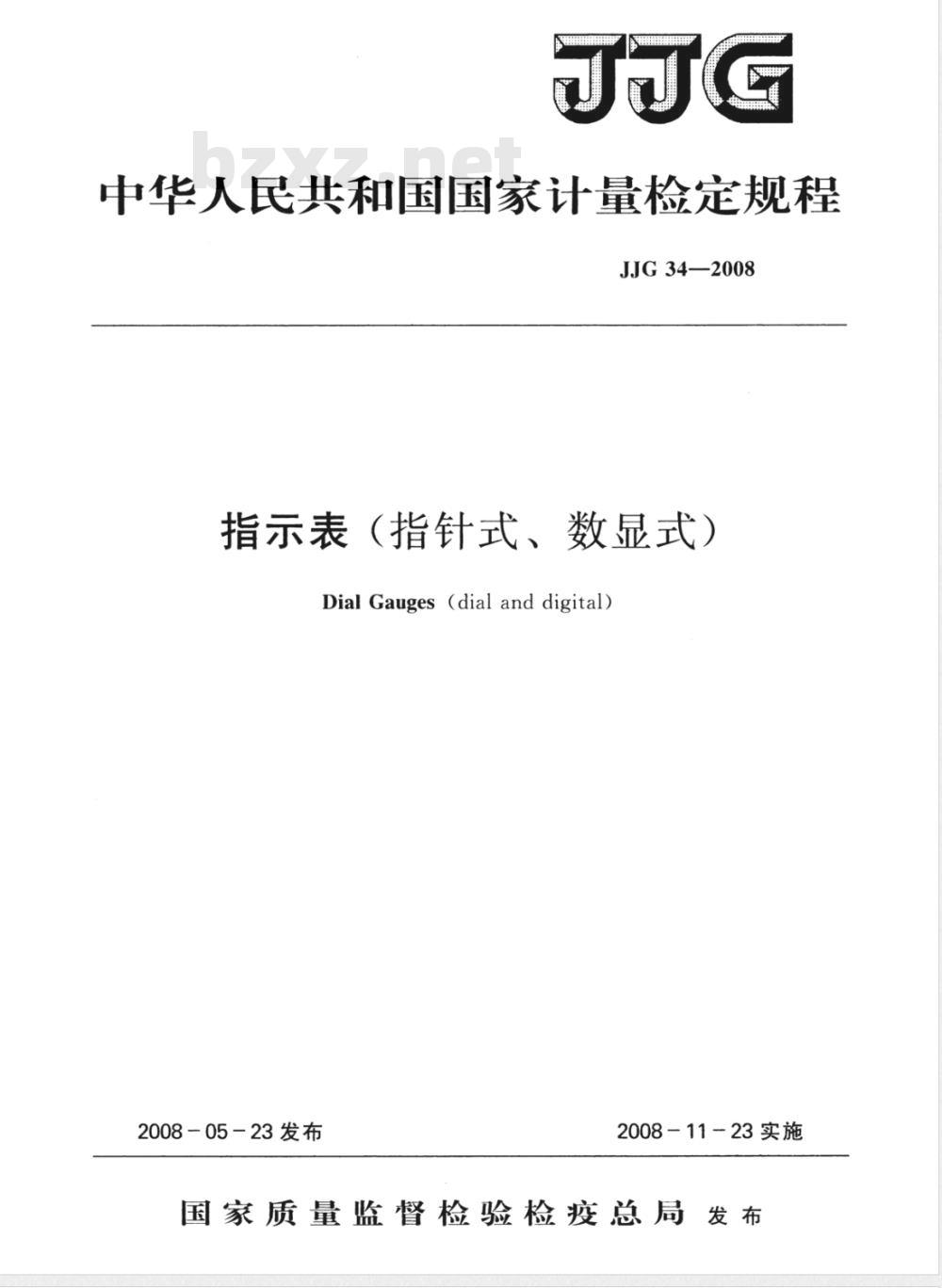

中华人民共和国国家计量检定规程JJG34—2008
指示表（指针式、数显式
Dial Gauges (dial and digital)2008-05-23发布
2008－11-23实施
国家质量监督检验检疫总局发布JJG34—2008
指示表（指针式、数显式）
检定规程

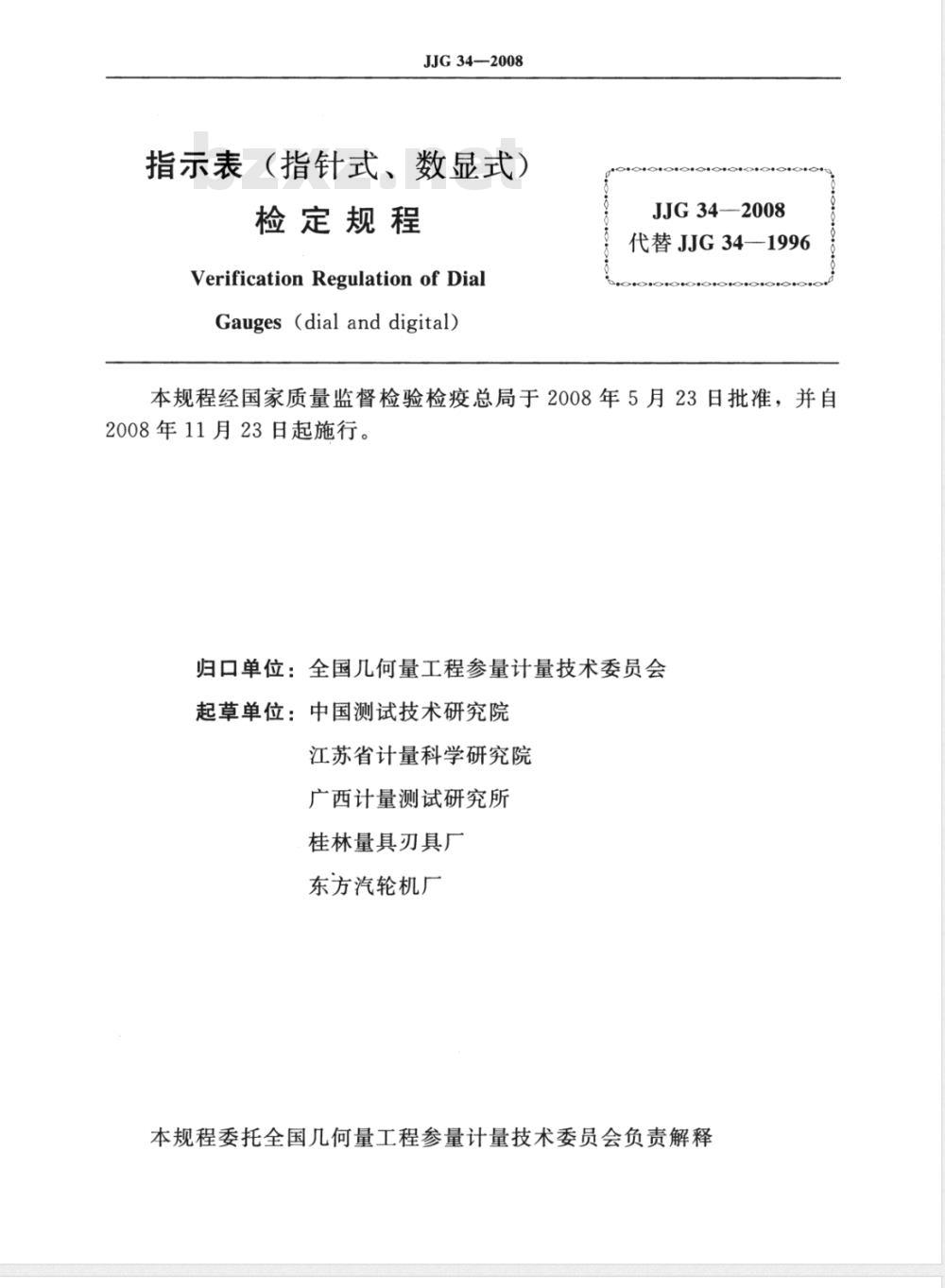

Verification Regulation of DialGauges （dial and digital)
JJG34—2008
代替JJG34—1996
本规程经国家质量监督检验检疫总局于2008年5月23日批准，并自2008年11月23日起施行。
归口单位：全国几何量工程参量计量技术委员会起草单位：中国测试技术研究院江苏省计量科学研究院
广西计量测试研究所
桂林量具刃具厂
东方汽轮机厂
本规程委托全国几何量工程参量计量技术委员会负责解释本规程主要起草人：
JJG34—2008

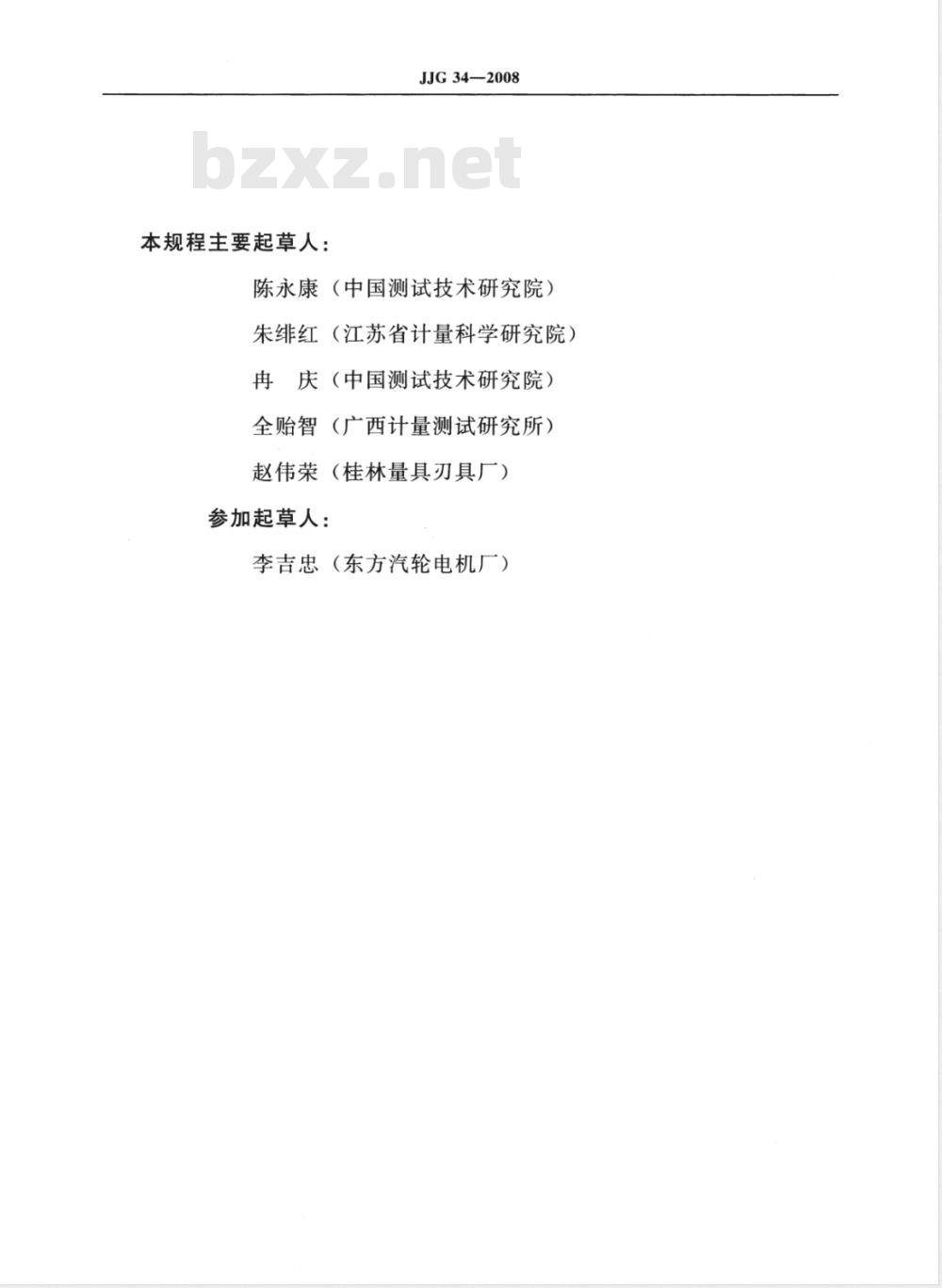

陈永康（中国测试技术研究院）朱红（江苏省计量科学研究院）冉庆（中国测试技术研究院）
全贻智（广西计量测试研究所）赵伟荣（桂林量具刃具厂）
参加起草人：
李吉忠（东方汽轮电机厂）

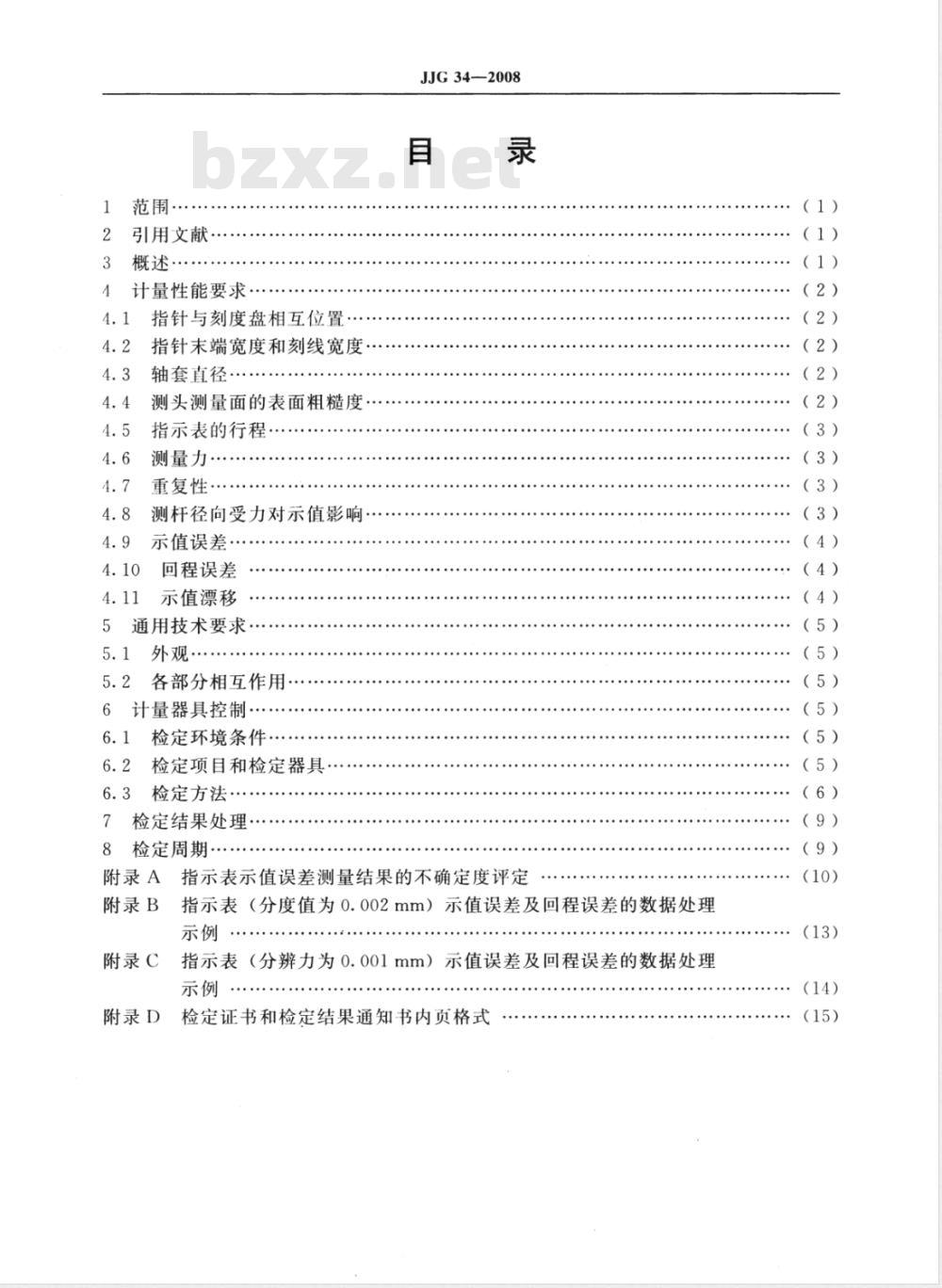

范围·
引用文献
计量性能要求·
4.1指针与刻度盘相互位置
4.2指针末端宽度和刻线宽度
轴套直径··
测头测量面的表面粗糙度·
指示表的行程
测量力·
重复性
测杆径向受力对示值影响
示值误差
回程误差
示值漂移
通用技术要求
外观·
各部分相互作用.
6计量器具控制.·
6.1检定环境条件
检定项目和检定器具，
检定方法·
检定结果处理
检定周期·
JJG34—2008
指示表示值误差测量结果的不确定度评定附录A
附录B：
指示表（分度值为0.002mm）示值误差及回程误差的数据处理示例
附录C
附录D
指示表（分辨力为0.001mm）示值误差及回程误差的数据处理示例
检定证书和检定结果通知书内页格式（1）
（1）
（1）
（2）
（2）
（2）
（2）
（2）
（3）
（3）
（3）
（3）
（4）
（4）
（4）
（5）
（5）
（5）
（5）
（5）
（5）
（6）
（9）
（9）
(13）
1范围
JJG34—2008
指示表（指针式、数显式）检定规程本规程适用于分度值为0.01mm、0.002mm，量程不大于10mm的指针式指示表；分度值为0.001mm，量程不大于5mm的指针式指示表；分辨力为0.01mm、0.005mm、0.001mm，量程不大于10mm的数显式指示表的首次检定、后续检定和使用中检验。
2引用文献
本规程引用下列文献：
JJF1001-1998
通用计量术语及定义
JJF1059--1999测量不确定度评定与表示GB/T12192000几何量技术规范长度测量器具：指示表设计及计量技术要求GB/T18761-2007电子数显指示表使用本规程时，应注意使用上述引用文献的现行有效版本。3

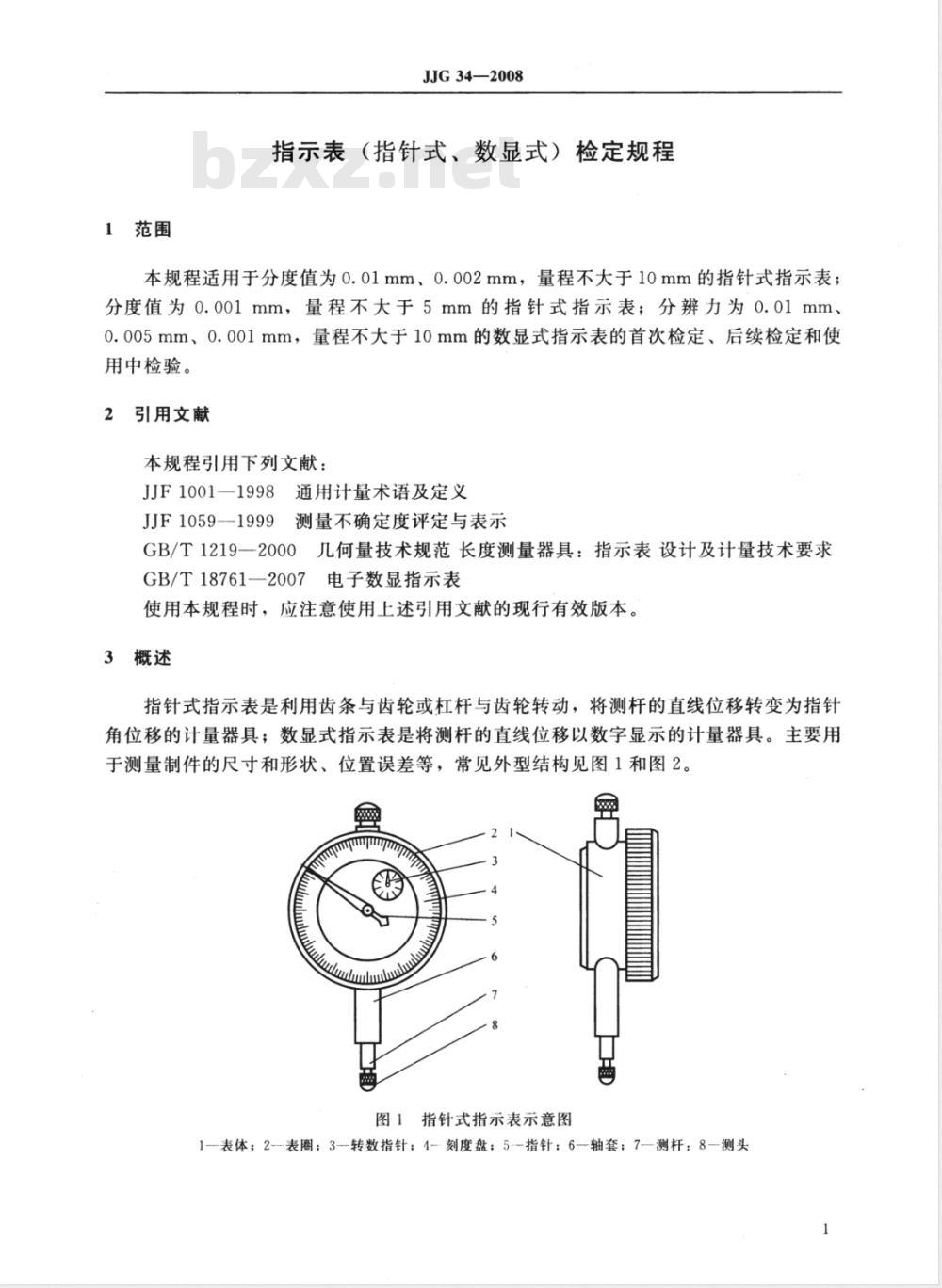

指针式指示表是利用齿条与齿轮或杠杆与齿轮转动，将测杆的直线位移转变为指针角位移的计量器具；数显式指示表是将测杆的直线位移以数字显示的计量器具。主要用于测量制件的尺寸和形状、位置误差等，常见外型结构见图1和图2。w
图1指针式指示表示意图
1一表体；2—表圈；3—转数指针；4-刻度盘；5-指针；6—轴套；7—测杆：8—测头1
4计量性能要求
JJG34—2008
图2数显式指示表示意图
1表体；2—显示屏；3—功能键；4—轴套；5—测杆：6—测头4.1指针与刻度盘相互位置
4.1.1测杆在自由位置时，调整刻度盘零刻线和测杆轴线重合，指针处于零刻线逆时针方向的30～90°范围内。
4.1.2指针末端与刻度盘刻线方向一致，无目力可见的偏斜。指针末端上表面与刻度盘刻线面的距离不大于0.7mm。4.1.3
指针长度保证指针末端盖住短刻线长度的30%～80%之间。4.2指针末端宽度和刻线宽度
指针末端宽度与刻线宽度一致。4.2.2
刻线宽度符合表1的规定。
表1刻线宽度
分度值
4.3轴套直径
直径为$8-8.015mm。
4.4测头测量面的表面粗糙度
表面粗糙度不超过表2的规定。
刻线宽度
0.15~0.25
0.10~0.20
测头材料
测头测量面的表面粗糙度
4.5指示表的行程
JJG34—2008
表2表面粗糙度
硬质合金
4.5.1指针式指示表的行程应超过其测量范围上限，超过量符合表3的规定表3
指针式指示表的行程
分度值
测量范围上限S
3S≤10
超过量不小于
数显式指示表的行程应超过测量范围上限，超过量不小于0.5mm。4.5.2
4.6测量力
不超过表4的规定。wwW.bzxz.Net
表4测量力
分度值
分辨力
4.7重复性
测量范围上限S/mm
S≤10
S≤10
S≤10
s≤10
13不超过表5的规定。
4.8测杆径向受力对示值影响
不超过表5的规定。
最大测量力
测量力变化
测量力落差
·分度值
分辨力
示值误差
JJG34—2008
表5重复性和测杆径向受力对示值的影响测量范围上限S
S≤10
S≤10
s≤10
S≤10
1不超过表6、表7中的规定。
重复性
测杆径向受力对示值影响
指针式指示表的最大允许误差和回程误差分度值
测量范围
上限S
35135123最大允许误差
任意0.05mml任意0.1mm
任意0.2mm
任意1mm
全量程
回程误差
注：1.任意0.2mm段指（0~0.2）mm，（0.2~0.4）mm，（9.8~10）mm等一系列0.2mm测量段。
2.任意1mm段指（0~1)mm，（1~2)mm，9~10)mm等一系列1mm测量段4.10回程误差
不超过表6、表7中相应的要求。4.11示值漂移
数显式指示表的测杆在任意位置时，1小时内的示值漂移不大于其分辨力。4
分辨力
JJG34-—2008
表7数显式指示表的最大允许误差和回程误差最大允许误差
测量范围上限S
S≤10
S≤10
13任意0.02mm
任意0.2mm
全量程
回程误差
注：任意0.2mm段指0~0.2)mm，（0.2~0.4)mm，.（9.8~10)mm等一系列0.2mm测量段。
5通用技术要求
5.1外观
5.1.1指针式指示表的表蒙透明、清洁、刻线清晰。无锈蚀、碰伤、毛刺、镀层脱落、明显划痕，无目力可见的断线或粗细不均等以及影响外观质量的其他缺陷。5.1.2指示表上必须有制造厂名或商标、测量范围、分度值或分辨力和出厂编号。5.1.3数显式指示表各功能键标注清晰、明确。5.1.4后续检定和使用中检验的指示表，允许有不影响使用准确度的外观缺陷。5.2各部分相互作用
5.2.1指针式指示表的表圈转动平稳，静止可靠，与表体的配合无明显的松动。测杆的移动平稳、灵活、无卡滞和松动现象。显示屏数字显示清晰、完整，无5.2.2
黑斑和闪跳现象，功能键功能稳定、可靠。5.2.3测杆移动时，指针无松动。紧固指示表轴套之后，测杆自由移动时，不得卡住。5.2.4
6计量器具控制
计量器具控制包括首次检定、后续检定和使用中检验。6.1检定环境条件
6.1.1检定室内温度为20℃士10℃，每小时温度变化不大于2℃。6.1.2检定室内相对湿度不超过80%。6.1.3检定前，指示表和检定用器具等温平衡时间不少于2h。6.2检定项目和检定器具
指示表的检定项目和主要检定器具见表8。5
检定项目
各部分相互作用
JJG34-2008
检定项目和主要检定器具一览表表8
主要检定器具
指针与刻度盘的相互位置
指针末端宽度和刻线宽度
轴套直径
测头测量面的表面粗糙度
指示表的行程
测量力
重复性
测杆径向受力对示值影响
示值误差
回程误差
示值漂移
工具显微镜等
外径千分尺
表面粗糙度比较样块
MPE：+12%~-17%
量具测力仪MPE：士2%
刚性表架、平面工作台
半圆柱侧块、刚性表架和带筋工作台数显式指示表检定仪
千分表检定仪MPE：1.5μm/2mm
百分表检定仪MPE：3μm/10mm
注：表中“十”表示应检定，“一”表示可不检定。6.3检定方法
6.3.1外观
目力观察。
6.3.2各部分相互作用
试验和目力观察。
6.3.3指针与刻度盘的相互位置
目力观察。
使用中
检定指针末端上表面与刻度盘刻线面的距离，用目力观察。有争议时用工具显微镜检定。检定时，采用五倍物镜，对指针上表面和刻度盘分别调焦，利用微动升降读数装置或附加百分表分别读数。两次读数之差即为指针末端上表面与刻度盘刻线面的距离。6.3.4指针末端宽度和刻线宽度
在工具显微镜上检定，至少抽检3条刻线，均要符合要求。6.3.5轴套直径
用外径千分尺检定。
6.3.6测量头表面粗糙度
JJG34-2008
用表面粗糙度比较样块进行比较检定。6.3.7指示表的行程
试验和目力观察。
6.3.8测量力
用分度值或分辨力不大于0.1N的测力仪在指示表工作行程的始、中、末3个位置进行检定，正行程检定完后继续使指示表测杆正行程移动5～10个分度，再进行反行程检定。
正行程中的最大测力值为指示表的最大测量力；正行程中的最大测力值与最小测力值之差为测量力的变化；各点的正行程测力值与反行程测力值之差为测量力的落差，其最大值应符合要求。
6.3.9重复性
将指示表装夹在刚性表架上，使测量杆轴线垂直于平面工作台，在工作行程的始、中、未三个位置上，分别调整指针对准某一分度或某一数值，提开测杆5次，5次中最大值与最小值之差即为该位置上的示值重复性。上述3个位置的检定结果均应符合要求。
6.3.10测杆径向受力对示值影响将指示表安装在刚性表架上，使表的测杆轴线垂直于带筋工作台，在测头与工作台之间放置一个半径为10mm的半圆柱侧块（量块附件），调整指示表于工作行程起始位置与侧块圆柱面最高位置附近接触，沿侧块母线垂直方向，分别在指示表的前、后、左、右4个位置移动侧块各两次，每次侧块的最高点与表的测头接触出现最大点（转折点）时，记下读数，在8个读数中，最大值与最小值之差为测杆径向受力对示值影响。这一检定还要在工作行程的中、末两位置上进行。上述3个位置的检定结果均应符合要求。
6.3.11示值误差
分度值或分辨力为0.01mm和分辨力为0.005mm的指示表用数显式指示表检定仪或百分表检定仪检定，分度值或分辨力为0.001mm和分度值为0.002mm的指示表用数显式指示表检定仪或千分表检定仪检定，也可用不低于上述测量不确定度的其他方法检定。
检定时，将指示表可靠地紧固在检定仪上，使测杆处于垂直向下或水平的状态，对于指针式指示表，压缩测杆使指示表对“零”，对于数显式指示表，压缩测杆约0.1mm至0.2mm，将检定仪和指示表置“零”后开始检定，在测杆正行程方向上，选择相应的检定间隔（检定间隔见表9、表10）进行检定直至全行程，继续压缩测杆10分度（或分辨力）左右，再进行反向检定。在整个检定过程中，中途不得改变测杆的移动方向，也不应对指示表和检定仪作任何调整。对于分度值为0.002mm的指示表，后续检定的检定间隔为0.2mm，全程检定结束后，根据全程正行程各点示值误差中，选取误差的最大值点和最小值点分别进行补点检定，补点检定段为该点两边的0.2mm，检定间隔为0.05mm。
