【化工行业标准(HG)】 固碱锅技术条件

中华人民共和国化工行业标准
HG/T2386-92
固碱锅技术条件
1992-09-15发布
中华人民共和国化学工业部
1993-07-01实施
中华人民共和国化工行业标准
固碱锅技术条件
主题内容与适用范围
本标准规定了固碱锅的基本参数和技术要求。本标准适用于直接火焰加热浓缩氢氧化钠溶液的固碱锅。引用标准
钢铁及合金化学分析方法
灰铸铁机械性能试验方法
铸件尺寸公差
GB6414
GB9439灰铸铁件
3基本参数与尺寸
3.1固碱锅的基本参数如下：
容积：11m2；
盛装量：20t（碱液）；
自量：12t.

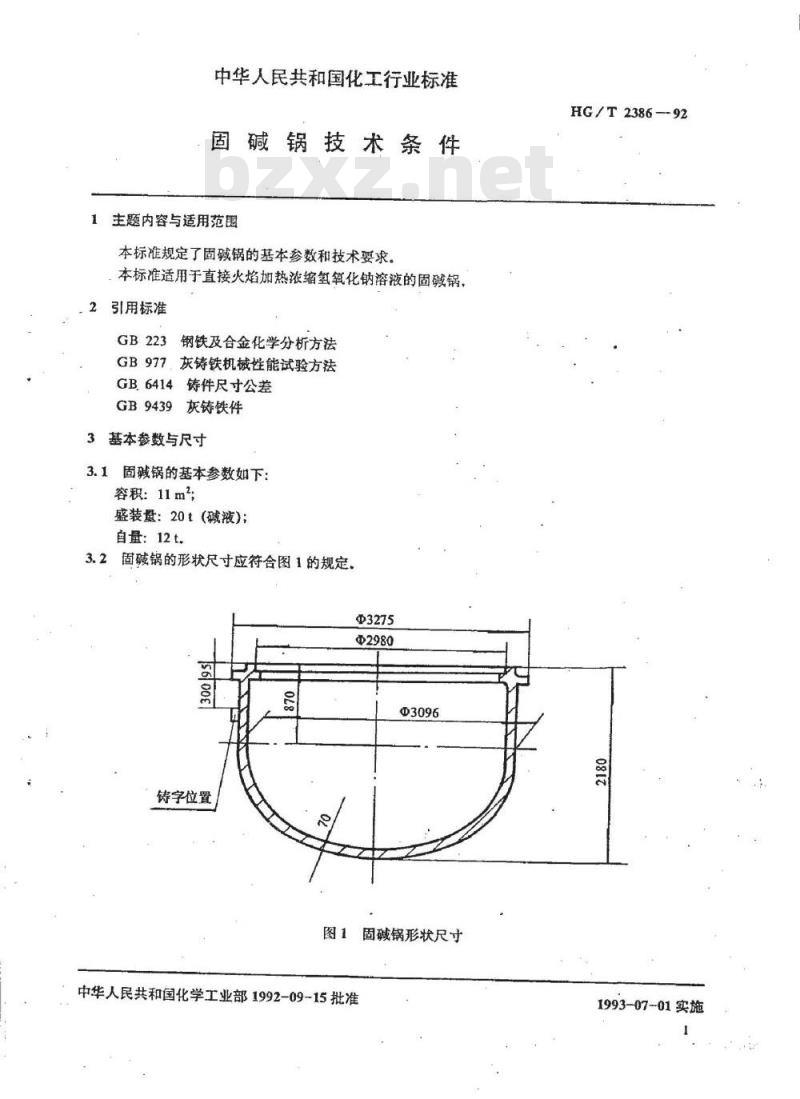

3.2固碱锅的形状尺寸应符合图1的规定，03275
铸字位置
固碱锅形状尺寸
中华人民共和国化学工业部1992-09-15批准HG/T2386-
1993-07-01实施

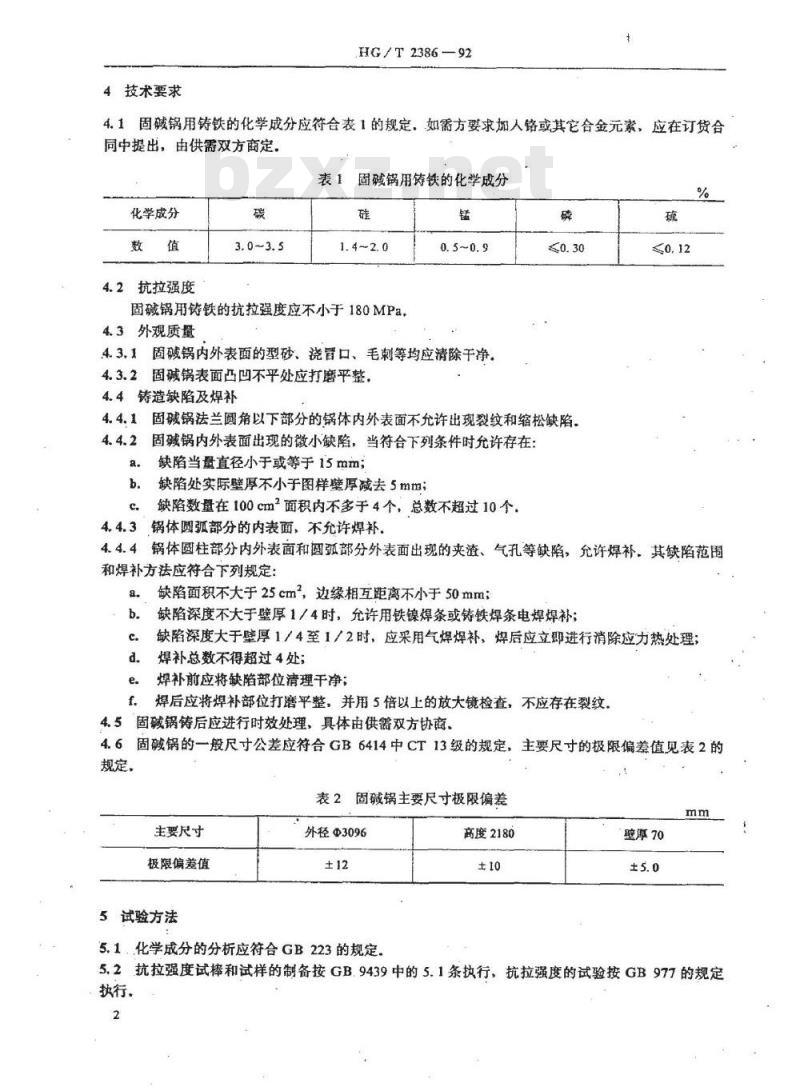

4技术要求
HG/T2386—92
4.1固碱锅用铸铁的化学成分应符合表1的规定，如需方要求加人铬或其它合金元素，应在订货合同中提出，由供需双方商定
表1固碱锅用铸铁的化学成分
化学成分
4.2抗拉强度
固碱锅用铸铁的抗拉强度应不小于180MPa4.3外观质量
4.3.1固碱锅内外表面的型砂、浇冒口、毛刺等均应清除干净。4.3.2固碱锅表面凸凹不平处应打磨平整。4.4铸造缺陷及焊补
4.4.1固碱锅法兰圆角以下部分的锅体内外表面不允许出现裂纹和缩松缺陷，4.4.2固碱锅内外表面出现的微小缺陷，当符合下列条件时允许存在：a.
缺陷当量直径小于或等于15mm；缺陷处实际壁厚不小于图样壁厚减去5mmzb.
缺陷数量在100cm面积内不多于4个，总数不超过10个，锅体圆弧部分的内表面，不允许焊补。4.4.34
锅体圆柱部分内外表面和圆弧部分外表面出现的夹渣、气孔等缺陷，允许焊补，其缺陷范围44.4
和焊补方法应符合下列规定：
缺陷面积不大于25cm2，边缘相互距离不小于50mm；b.
缺陷深度不大于壁厚1/4时，允许用铁镍焊条或铸铁焊条电焊焊补；缺陷深度大于壁厚1/4至1/2时，应采用气焊焊补，焊后应立即进行消除应力热处理；焊补总数不得超过4处；
焊补前应将缺陷部位清理干净；焊后应将焊补部位打磨平整，并用5倍以上的放大镜检查，不应存在裂纹，4.5固碱锅铸后应进行时效处理，具体由供露双方协商，4.6固碱锅的一般尺寸公差应符合GB6414中CT13级的规定，主要尺寸的极限偏差值见表2的规定、
表2固碱锅主要尺寸极限偏差
主要尺寸
极限偏差值
5试验方法免费标准下载网bzxz
外径03096
5.1，化学成分的分析应符合GB223的规定，高度2180
壁厚70
5.2抗拉强度试棒和试样的制备按GB.9439中的5.1条执行，抗拉强度的试验按GB977的规定执行

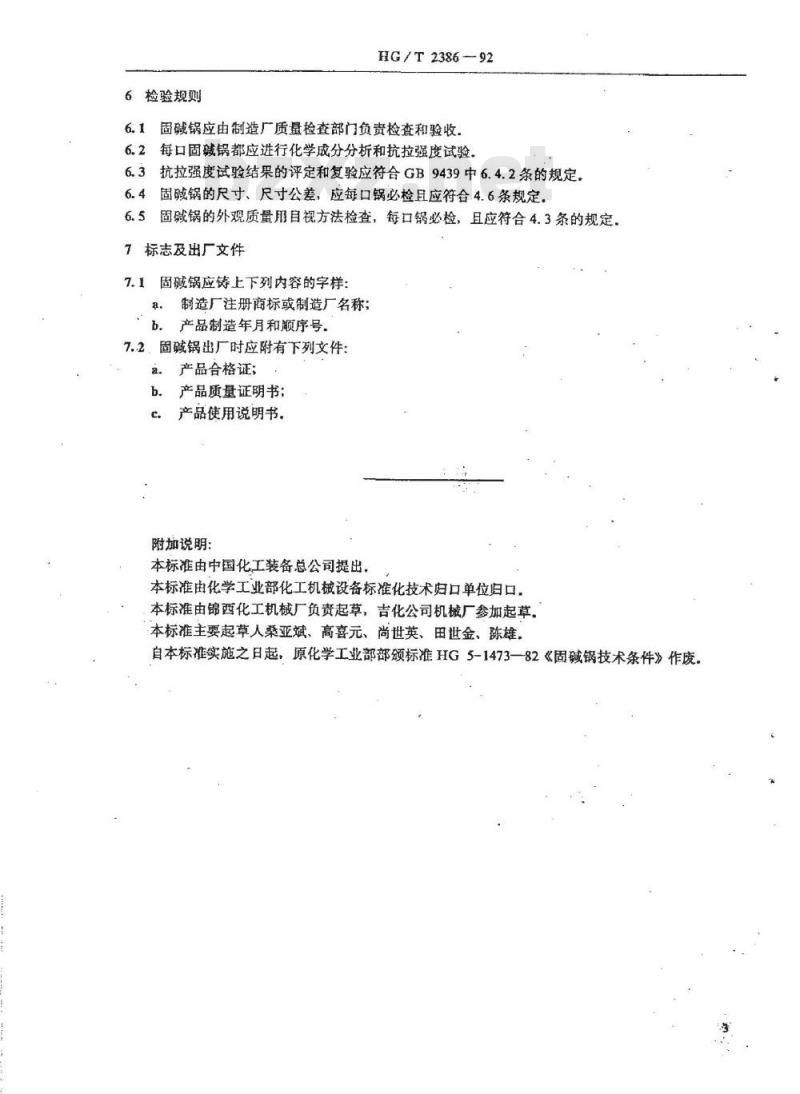

检验规则
HG/T2386-92
固碱锅应由制造厂质量检查部门负责检查和验收，6.1
每口固碱锅都应进行化学成分分析和抗拉强度试验，6.2
6.3抗拉强度试验结果的评定和复验应符合GB9439中6.4.2条的规定6.4固碱锅的尺寸、尺寸公差，应每口锅必检且应符合4.6条规定，6.5固碱锅的外观质量用目视方法检查，每口锅必检，且应符合4.3条的规定。标志及出厂文件
固碱锅应铸上下列内容的字样：a.
制造厂注册商标或制造厂名称；产品制造年月和顺序号
7.2，固碱锅出厂时应附有下列文件：a.
产品合格证；
产品质量证明书：
产品使用说明书，
附加说明：
本标准由中国化工装备总公司提出，本标准由化学工业部化工机械设备标准化技术归口单位归口，本标准由锦西化工机械厂负责起草，吉化公司机械厂参加起草。本标准主要起草人桑亚斌、高喜元、尚世英、田世金、陈雄，自本标准实施之日起，原化学工业部部颁标准HG5-1473—82《固碱锅技术条件》作废。中华人民共和国
化工行业标准
固碱锅技术条件
HG/T2386—92

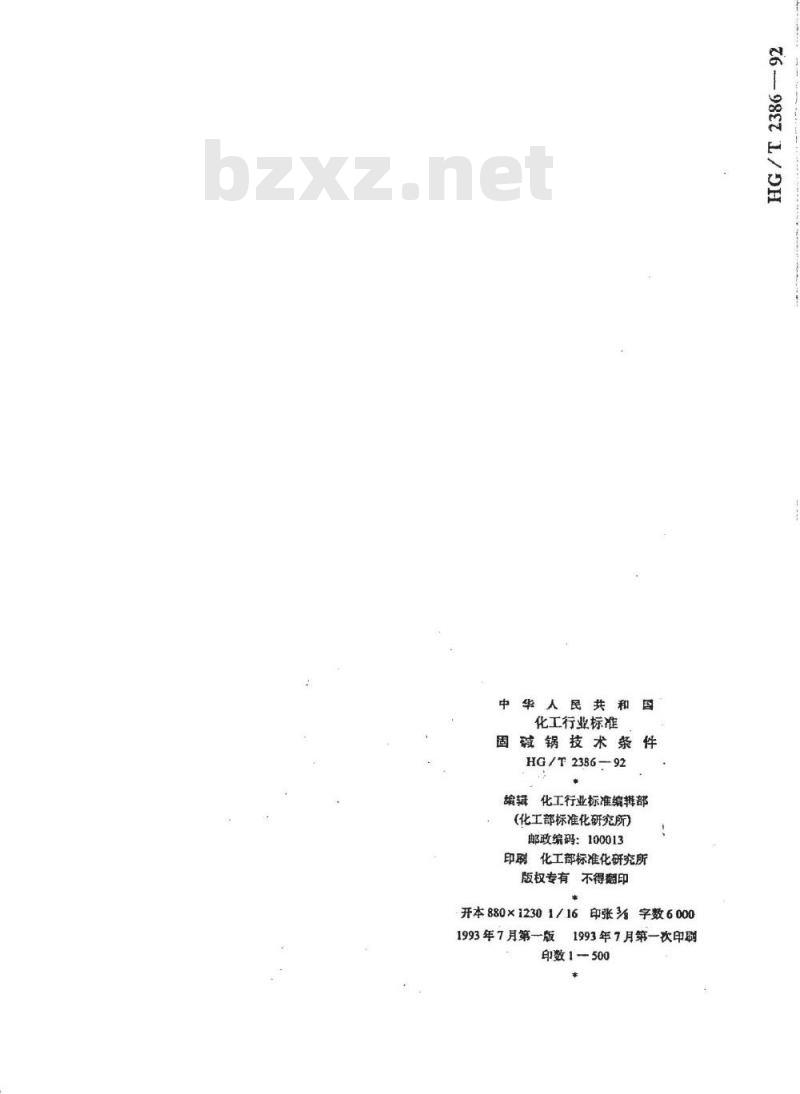

编辑化工行业标准编辑部
(化工部标准化研究所)
邮政编码：100013
印刷化工部标准化研究所
版权专有不得翻印
开本880×12301/16印张字数60001993年7月第一版
1993年7月第一次印刚
印数1500
