- 您的位置:
- 标准下载网 >>
- 标准分类 >>
- 化工行业标准(HG) >>
- HG/T 2412.3-1992 橡胶胶丝试验方法 橡胶胶丝密度测定

【化工行业标准(HG)】 橡胶胶丝试验方法 橡胶胶丝密度测定
本网站 发布时间:
2024-08-13 07:28:11
- HG/T2412.3-1992
- 已作废
标准号:
HG/T 2412.3-1992
标准名称:
橡胶胶丝试验方法 橡胶胶丝密度测定
标准类别:
化工行业标准(HG)
英文名称:
Test methods for rubber threads - Determination of density of rubber threads标准状态:
已作废-
实施日期:
1994-12-01 -
作废日期:
2004-05-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
84.84 KB
替代情况:
被HG/T 2487-2003代替采标情况:
ISO 2321-83 IDT

部分标准内容:

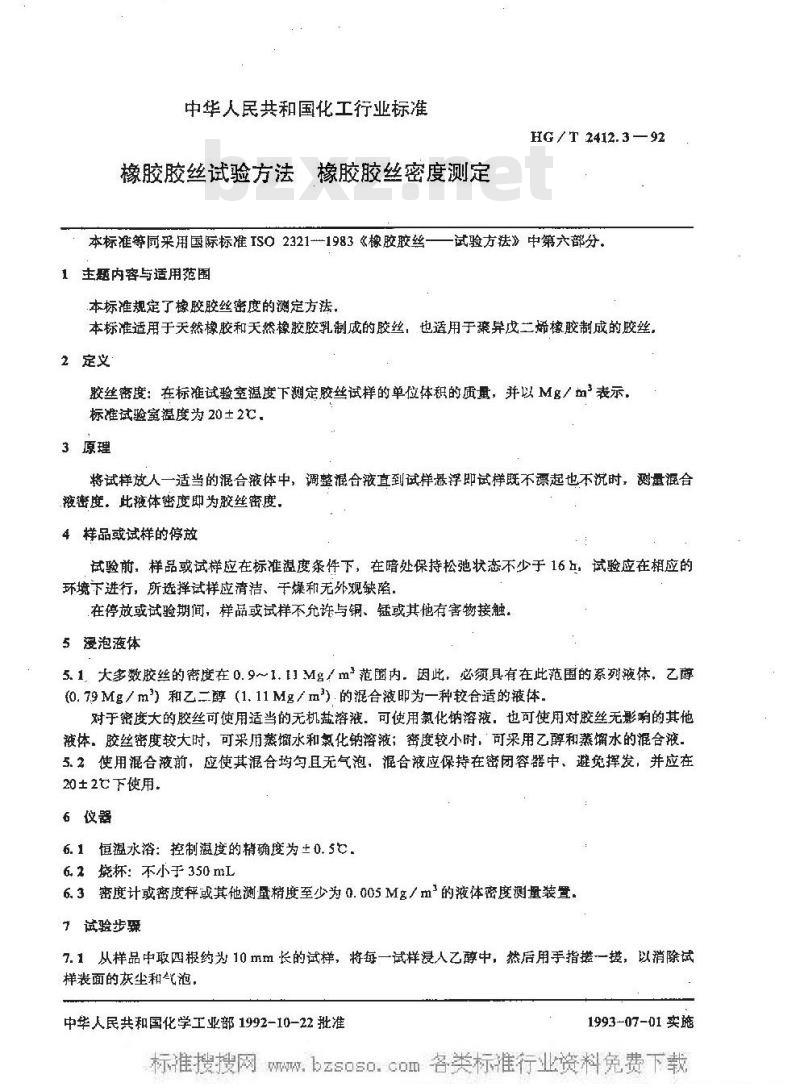

中华人民共和国化工行业标准
橡胶胶丝试验方法橡胶胶丝密度测定HG / T 2412.3 92
试验方法》中第六部分,
本标准等同采用国际标准ISO 2321--1983《橡胶胶丝——1主题内容与适用范围
本标准规定了橡胶胶丝密度的测定方法本标准适用于天然橡胶和天然橡胶胶乳制成的胶丝,也适用于亲异戊三烯橡胶制成的胶丝2定义
胶丝密度:在标准试验室温度下测定胶丝试样的单位体积的质量,并以M名/表示,标准试验室温度为20土2℃
3原理
将试样放人一适当的混合液体中,调整混合液直到试样悬浮即试样既不漂起也不沉时,测量混合羧密度。此腋体密度即为胶丝密度,4样品或试样的停放
试验前,样品或试样应在标准温度条件下,在暗处保持松弛状态不少于16五,试验应在相应的环境下进行,所选择试样应清洁、手燥和无外观缺陷,在停放或试验期间,样品或试样不允许与铜、锰或其他有害物接触。5漫泡液体
5.1.大多数胶丝的密度在0.9~1.11Mg/m范幽内.因此,必须具有在此范围的系列液体,乙醇(0.79 Mg/ m)和乙二醇(1.11 Mg/m) 的混合液为一种较合适的液体对于密度大的胶丝可使用适当的无机盐溶液。可使用氯化钠溶液,也可使用对胶丝无影响的其他液体,胶丝密度较大时,可采用蒸馏水和氯化钠溶液;密度较小时,可采用乙醇和蒸馏水的混合液5.2使用混合液前,应使其混合均句且无气泡,混合液应保持在密闭容器中,避免挥发,并应在20±2℃下使用。
6仪器
6.1恒温水浴:控制溢度的精确度为土0.5C.6.2烧杯:不小于350mL
6.3密度计或密度秤或其他测量精度至少为0.005Mg/m的液体密度测量装置,试验步bzxZ.net
7.1从样品中取四根约为10mm长的试样,将每一试样浸人乙醇中,然后用手指搓一搓,以消除试样表面的灰尘和气泡,
中华人民共和国化学工业部1992-10-22批准1993-07-01实施

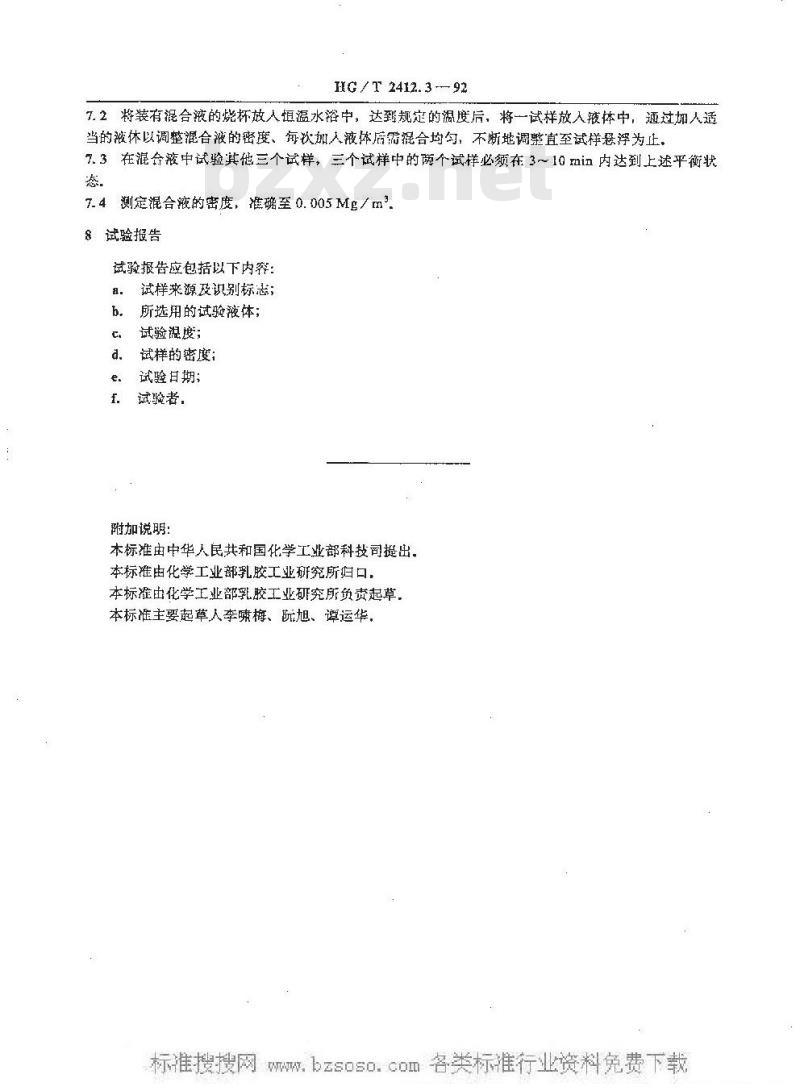

HG / T 2412. 3 - 92
7.2将装有混合液的烧杯放人恒温水浴中,达到规定的温度后,将一试样放入液体中,通过加人适当的液休以调整混合液的密度、每次加人液体后需混合均匀,不断地调整宜至试样悬浮为止。7.3在混合液中试验其他三个试样,三个试样中的两个试样必须在3~10mi内达到上述平衡状态
7.4测定混合液的密度,准确至 0.005Mg/ m28试验报告
试验报告应包括以下内:
试样来源及识别标志;
所选用的试验被体;
试验湿度;
试样的密度:
试验日期;
试验者.
附加说明:
本标准由中华人民共和国化学工业部科技司提出本标准由化学工业部乳胶工业研究所归口:本标准由化学工业部乳胶工业研究所负责起草,本标准主要起草人李啸梅、阮旭、谭运华,
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
橡胶胶丝试验方法橡胶胶丝密度测定HG / T 2412.3 92
试验方法》中第六部分,
本标准等同采用国际标准ISO 2321--1983《橡胶胶丝——1主题内容与适用范围
本标准规定了橡胶胶丝密度的测定方法本标准适用于天然橡胶和天然橡胶胶乳制成的胶丝,也适用于亲异戊三烯橡胶制成的胶丝2定义
胶丝密度:在标准试验室温度下测定胶丝试样的单位体积的质量,并以M名/表示,标准试验室温度为20土2℃
3原理
将试样放人一适当的混合液体中,调整混合液直到试样悬浮即试样既不漂起也不沉时,测量混合羧密度。此腋体密度即为胶丝密度,4样品或试样的停放
试验前,样品或试样应在标准温度条件下,在暗处保持松弛状态不少于16五,试验应在相应的环境下进行,所选择试样应清洁、手燥和无外观缺陷,在停放或试验期间,样品或试样不允许与铜、锰或其他有害物接触。5漫泡液体
5.1.大多数胶丝的密度在0.9~1.11Mg/m范幽内.因此,必须具有在此范围的系列液体,乙醇(0.79 Mg/ m)和乙二醇(1.11 Mg/m) 的混合液为一种较合适的液体对于密度大的胶丝可使用适当的无机盐溶液。可使用氯化钠溶液,也可使用对胶丝无影响的其他液体,胶丝密度较大时,可采用蒸馏水和氯化钠溶液;密度较小时,可采用乙醇和蒸馏水的混合液5.2使用混合液前,应使其混合均句且无气泡,混合液应保持在密闭容器中,避免挥发,并应在20±2℃下使用。
6仪器
6.1恒温水浴:控制溢度的精确度为土0.5C.6.2烧杯:不小于350mL
6.3密度计或密度秤或其他测量精度至少为0.005Mg/m的液体密度测量装置,试验步bzxZ.net
7.1从样品中取四根约为10mm长的试样,将每一试样浸人乙醇中,然后用手指搓一搓,以消除试样表面的灰尘和气泡,
中华人民共和国化学工业部1992-10-22批准1993-07-01实施
HG / T 2412. 3 - 92
7.2将装有混合液的烧杯放人恒温水浴中,达到规定的温度后,将一试样放入液体中,通过加人适当的液休以调整混合液的密度、每次加人液体后需混合均匀,不断地调整宜至试样悬浮为止。7.3在混合液中试验其他三个试样,三个试样中的两个试样必须在3~10mi内达到上述平衡状态
7.4测定混合液的密度,准确至 0.005Mg/ m28试验报告
试验报告应包括以下内:
试样来源及识别标志;
所选用的试验被体;
试验湿度;
试样的密度:
试验日期;
试验者.
附加说明:
本标准由中华人民共和国化学工业部科技司提出本标准由化学工业部乳胶工业研究所归口:本标准由化学工业部乳胶工业研究所负责起草,本标准主要起草人李啸梅、阮旭、谭运华,
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览:


- 热门标准
- 化工行业标准(HG)
- HG/T21620.20-1986 带颈视镜 ⅡPg10 Dg150装配图
- HG/T20701.4-2000 容器、换热器专业工程设计质量保证程序
- HG/T20701.9-2000 容器、换热器和特殊设备专业工程设计规定编制说明
- HG/T20701.12-2000 容器、换热器和特殊设备专业厂商协调会工作程序及说明
- HG/T3123-1998 轮胎强度、脱圈、静负荷试验机技术条件
- HG/T21620.12-1986 带颈视镜 ⅡPg16 Dg50装配图
- HG/T21620.9-1986 带颈视镜 ⅠPg10 Dg125装配图
- HG/T20701.10-2000 容器、换热器和特殊设备专业设备通用技术规定编制说明
- HG2614-1994 15%多效唑可湿性粉剂
- HG20506-1992 自控专业施工图设计内容深度规定
- HG/T21619-1986 视镜标准图
- HG/T21619.15-1986 视镜 ⅡPg16 Dg80装配图
- HG/T3502-2008 工业癸二酸二辛酯
- HG/T3836-2008 硫化橡胶 滑动磨耗试验方法
- HG4-1399-1981 铁路蒸汽机车用给水胶管
- 行业新闻
- Bit Digital将转型为纯以太坊质押和国库公司,进行战略调整
- BTCC 扩展通证化合约产品版图强化多元资产交易与进阶分析功能
- 标普500指数持续上涨,投资者押注贸易谈判
- spl币是什么?全面解析背景资料与用途
- dogwifhat [WIF]暴涨18%,创三周新高——1美元目标近在眼前?
- 尽管比特币创下新高,彼得·希夫仍持反对态度并力推白银
- DDC筹集5.28亿美元组建比特币储备库,创下纽交所最大规模融资之一
- ETF专家表示,瑞波解决此案为XRP ETF铺平道路,黑石集团会加入竞争吗?
- 7月12日Pi币(PI)价格预测与分析
- 今日值得投资的三大山寨币:Solana (SOL)、Render (RNDR) 和 Theta Network (THETA) 这三款最佳加密货币预计将在2025年突破1540万美元市值
- spl 币近期涨跌为何引发热议?社区分析一览
- OKX(欧易)平台上的BTT币使用指南
- 比特币行情临界点将至 Bitcoin Hyper有望点燃 BTC Layer 2 新热潮
- 埃隆·马斯克的"美国党"若成立 或将引爆迷因币热潮
- NBA传奇球星皮蓬选择XRP、DOGE、SHIB与比特币并列,完整名单一览
请牢记:“bzxz.net”即是“标准下载”四个汉字汉语拼音首字母与国际顶级域名“.net”的组合。 ©2009 标准下载网 www.bzxz.net 本站邮件:bzxznet@163.com
网站备案号:湘ICP备2023016450号-1
网站备案号:湘ICP备2023016450号-1
