- HG/T 20519.9-1992 设备安装图

【化工行业标准(HG)】 设备安装图
本网站 发布时间:
2024-08-14 10:09:22
- HG/T20519.9-1992
- 现行
标准号:
HG/T 20519.9-1992
标准名称:
设备安装图
标准类别:
化工行业标准(HG)
英文名称:
Equipment Installation Drawing标准状态:
现行-
发布日期:
1993-01-18 -
实施日期:
1993-04-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
47.78 KB
标准ICS号:
综合、术语学、标准化、文献>>技术制图>>01.100.01 技术制图综合71.010中标分类号:
>>>>G0 工程建设>>原材料工业及通信、广播工程>>P72石化、化工工程

部分标准内容:

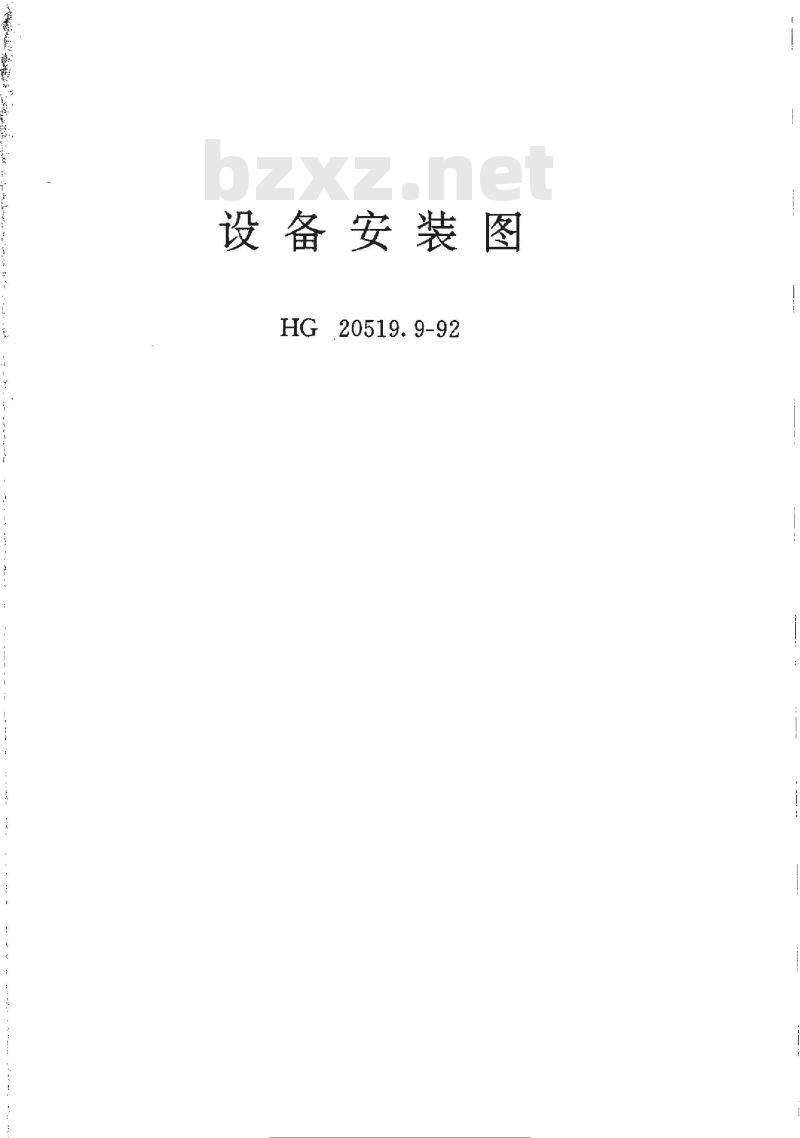

设备安装图
HG 20519. 9-92
1概述
设备安装图
HG 20519.9-92

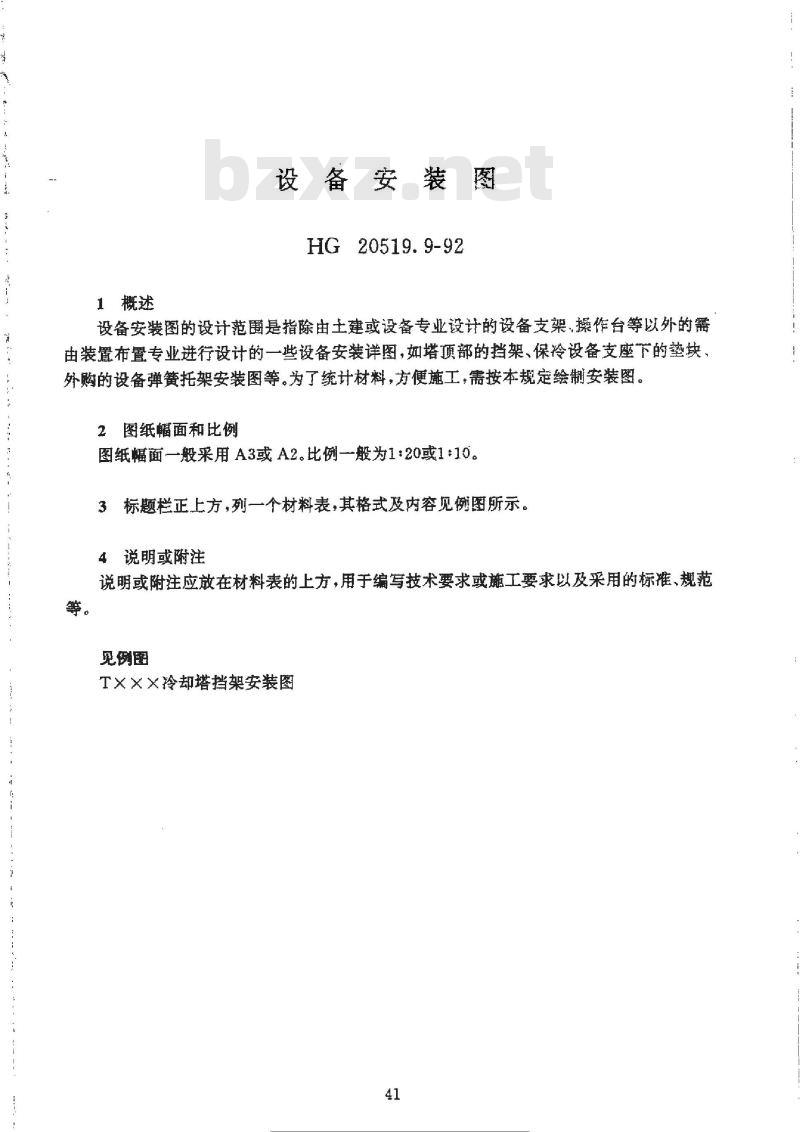

设备安装图的设计范是指除由土建或设备专业设计的设备支架,操作台等以外的需由装置布置专业进行设计的一些设备安装详图,如塔顶部的挡架、保冷设备支座下的垫块,外购的设备弹簧托架安装图等。为了统计材料,方便施工,需按本规定绘制安装图。2图纸幅面和比例
图纸幅面一般采用A3或A2。比例一般为1:20或1:10。3标题栏正上方,列一个材料表,其格式及内容见例图所示。4说明或附注
说明或附注应放在材料表的上方,用于编写技术要求或施工要求以及采用的标准、规范等。
见例图
TXXX冷却塔挡架安装图
4-M16地脚螺栓,露出基础面40,由土建专业预埋,附螺母和垫片。焊接规程按JB/Z105-73GB985-786-80。裘面粗糙度板面为,其余。
【图号或标准号
T××××冷却塔
挡架安装图(例图)
重量(kg)bzxZ.net
工程名称:
设计项目:
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
HG 20519. 9-92
1概述
设备安装图
HG 20519.9-92
设备安装图的设计范是指除由土建或设备专业设计的设备支架,操作台等以外的需由装置布置专业进行设计的一些设备安装详图,如塔顶部的挡架、保冷设备支座下的垫块,外购的设备弹簧托架安装图等。为了统计材料,方便施工,需按本规定绘制安装图。2图纸幅面和比例
图纸幅面一般采用A3或A2。比例一般为1:20或1:10。3标题栏正上方,列一个材料表,其格式及内容见例图所示。4说明或附注
说明或附注应放在材料表的上方,用于编写技术要求或施工要求以及采用的标准、规范等。
见例图
TXXX冷却塔挡架安装图
4-M16地脚螺栓,露出基础面40,由土建专业预埋,附螺母和垫片。焊接规程按JB/Z105-73GB985-786-80。裘面粗糙度板面为,其余。
【图号或标准号
T××××冷却塔
挡架安装图(例图)
重量(kg)bzxZ.net
工程名称:
设计项目:
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
