【纺织行业标准(FZ)】 牵伸装置下沟槽罗拉尺寸

FZ/T 90104--1999

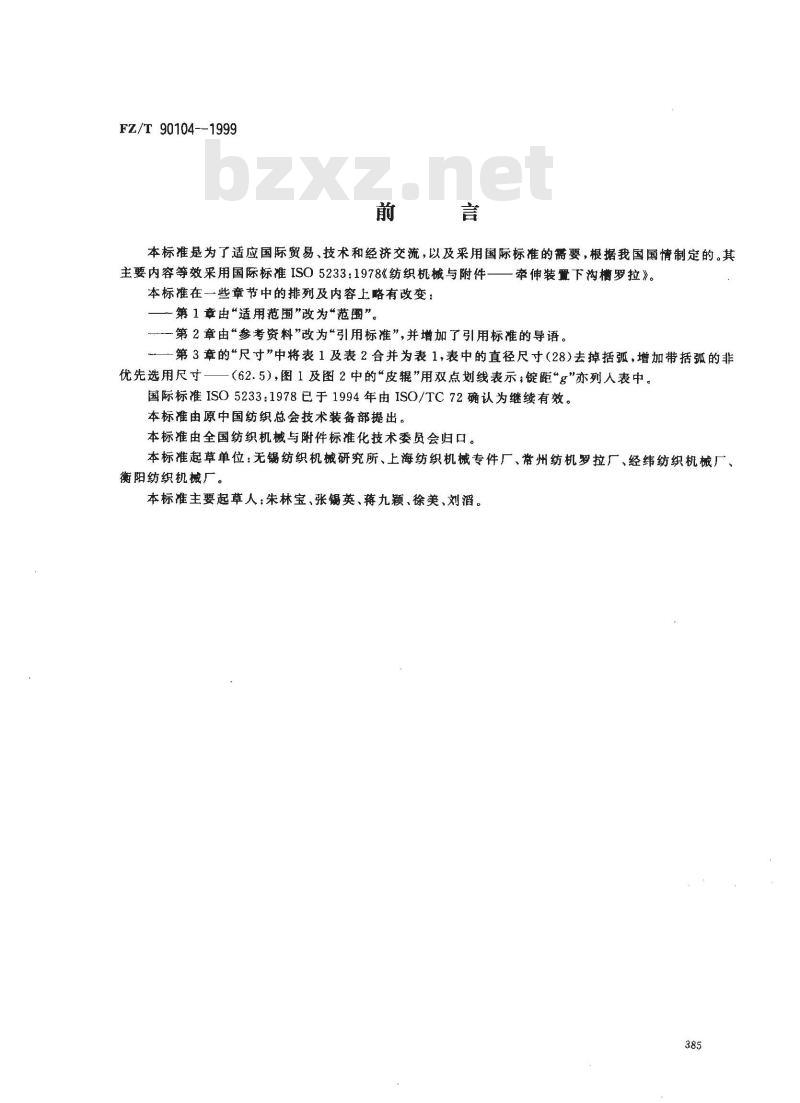

本标准是为了适应国际贸易、技术和经济交流，以及采用国际标准的需要，根据我国国情制定的。其主要内容等效采用国际标准ISO5233:1978《纺织机械与附件—牵伸装置下沟槽罗拉》。本标准在一些章节中的排列及内容上略有改变：—一第1章由“适用范围”改为“范围”。一第2章由“参考资料”改为“引用标准”，并增加了引用标准的导语。一第3章的“尺寸”中将表1及表2合并为表1，表中的直径尺寸（28)去掉括弧，增加带括弧的非（62.5）,图1及图2中的\皮辊”用双点划线表示；锭距\g\亦列人表中。优先选用尺寸
国际标准ISO5233：1978已于1994年由ISO/TC72确认为继续有效。本标准由原中国纺织总会技术装备部提出。本标准由全国纺织机械与附件标准化技术委员会归口。本标准起草单位：无锡纺织机械研究所、上海纺织机械专件厂、带州纺机罗拉厂、经纬纺织机械厂衡阳纺织机械厂。
本标准主要起草人：朱林宝、张锡英、蒋九颖、徐美、刘。385
FZ/T 90104—-1999

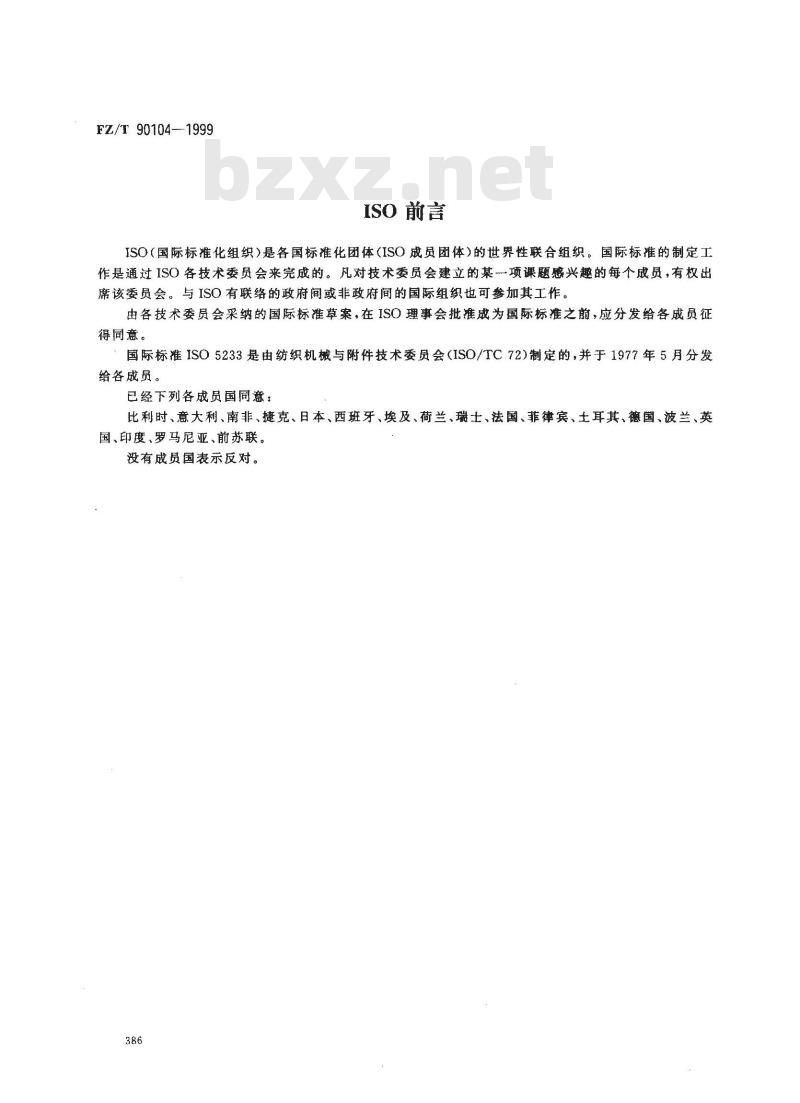

ISO前言
ISO（国际标准化组织）是各国标准化团体（ISO成员团体）的世界性联合组织。国际标准的制定工作是通过ISO各技术委员会来完成的。凡对技术委员会建立的某一项课题感兴趣的每个成员，有权出席该委员会。与ISO有联络的政府间或非政府间的国际组织也可参加其工作。由各技术委员会采纳的国际标准草案，在ISO理事会批准成为国际标准之前，应分发给各成员征得同意。
国际标准ISO5233是由纺织机械与附件技术委员会（ISO/TC72)制定的，并于1977年5月分发给各成员。
已经下列各成员国同意：
比利时、意大利、南非、捷克、日本、西班牙、埃及、荷兰、瑞士、法国、菲律宾、土耳其、德国、波兰、英国、印度、罗马尼亚、前苏联。没有成员国表示反对。
中华人民共和国纺织行业标准

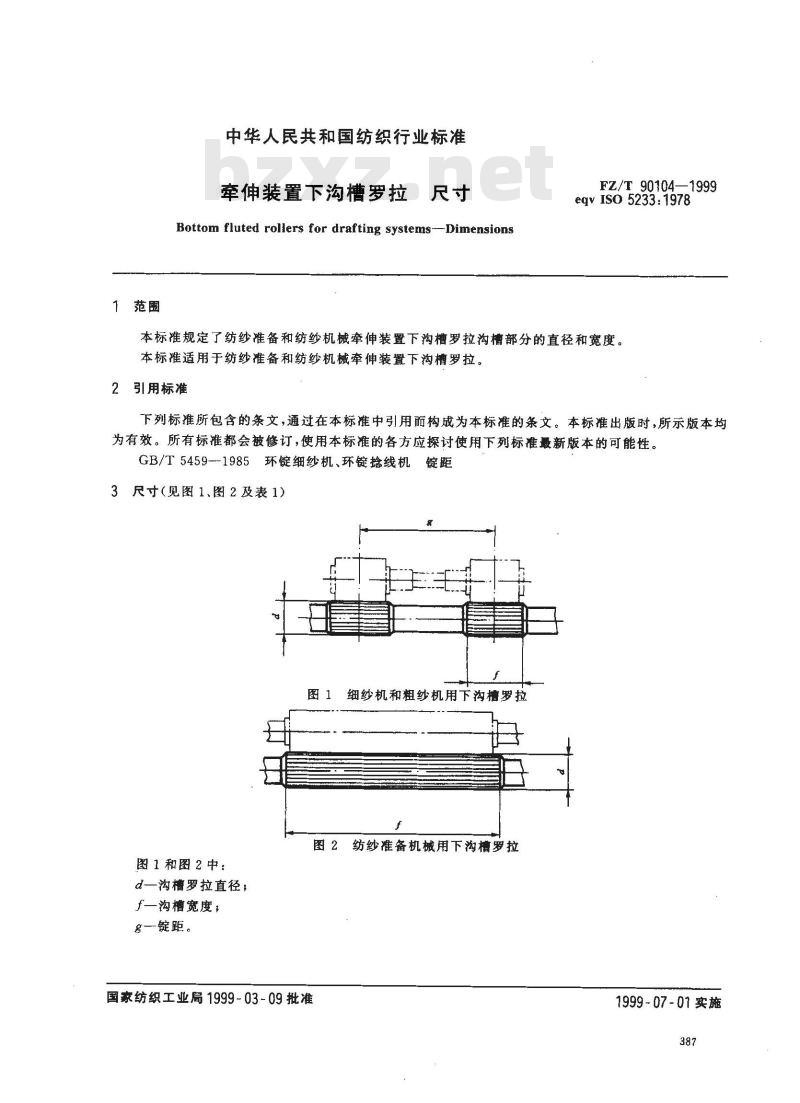

牵伸装置下沟槽罗拉尺寸
Bottom fluted rollers for drafting systems--DimensionsFZ/T 90104—1999wwW.bzxz.Net
eqvISo5233:1978
本标准规定了纺纱准备和纺纱机械牵伸装置下沟槽罗拉沟槽部分的直径和宽度。本标准适用于纺纱准备和纺纱机械牵伸装置下沟槽罗拉。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T5459-1985环锭细纱机、环锭捻线机锭距3尺寸（见图1、图2及表1）
细纱机和粗纱机用下沟槽罗拉
图2纺纱准备机械用下沟槽罗拉
图1和图2中：
d一沟槽罗拉直径;
f一沟槽宽度，
g—锭距。
国家纺织工业局1999-03-09批准1999-07-01实施

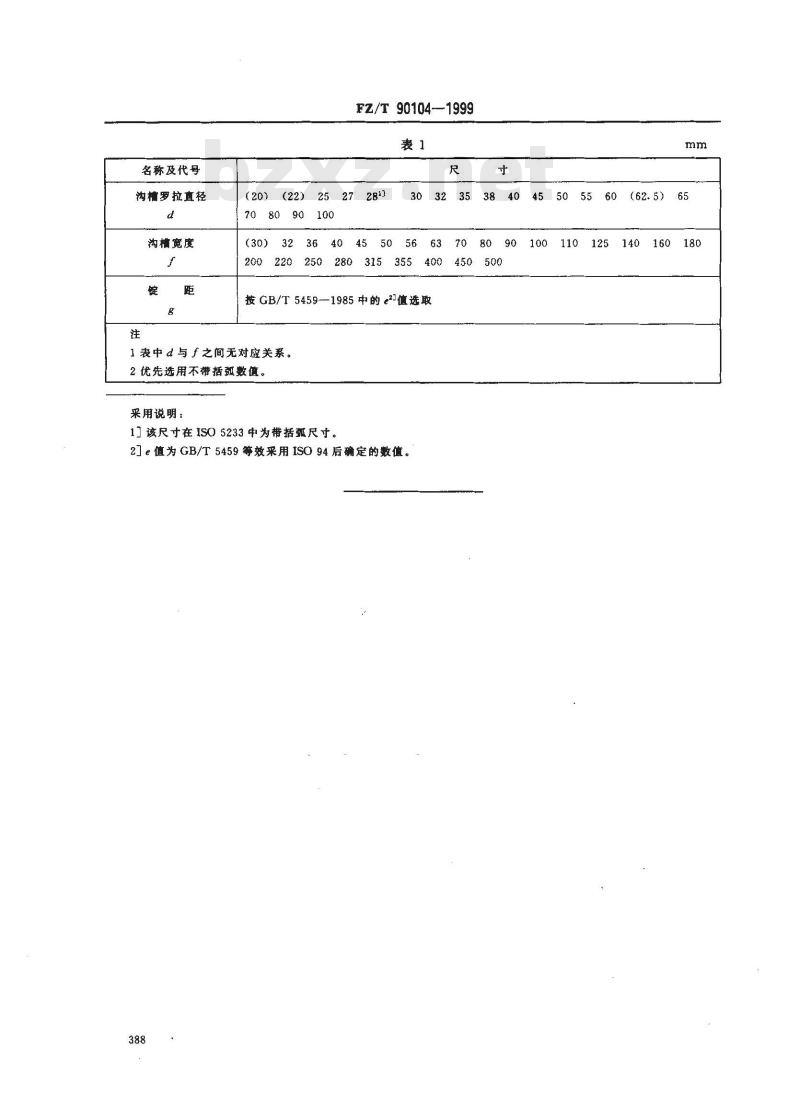

名称及代号
沟槽罗拉直径
沟槽宽度
FZ/T 90104-—1999
450500
按GB/T 5459-1985中的值选取
1表中d与f之间无对应关系。
2 优先选用不带括孤数值。
采用说明：
1]该尺寸在 ISO 5233 中为带括弧尺寸。2]e值为 GB/T 5459等效采用ISO 94后确定的数值。388
