标准号:
GB/T 6171-2000
标准名称:
1型六角螺母 细牙
标准类别:
国家标准(GB)
标准状态:
现行-
发布日期:
2000-09-02 -
实施日期:
2001-02-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
690.30 KB
替代情况:
GB/T 6171-1986采标情况:
=ISO 8673-1999

部分标准内容:

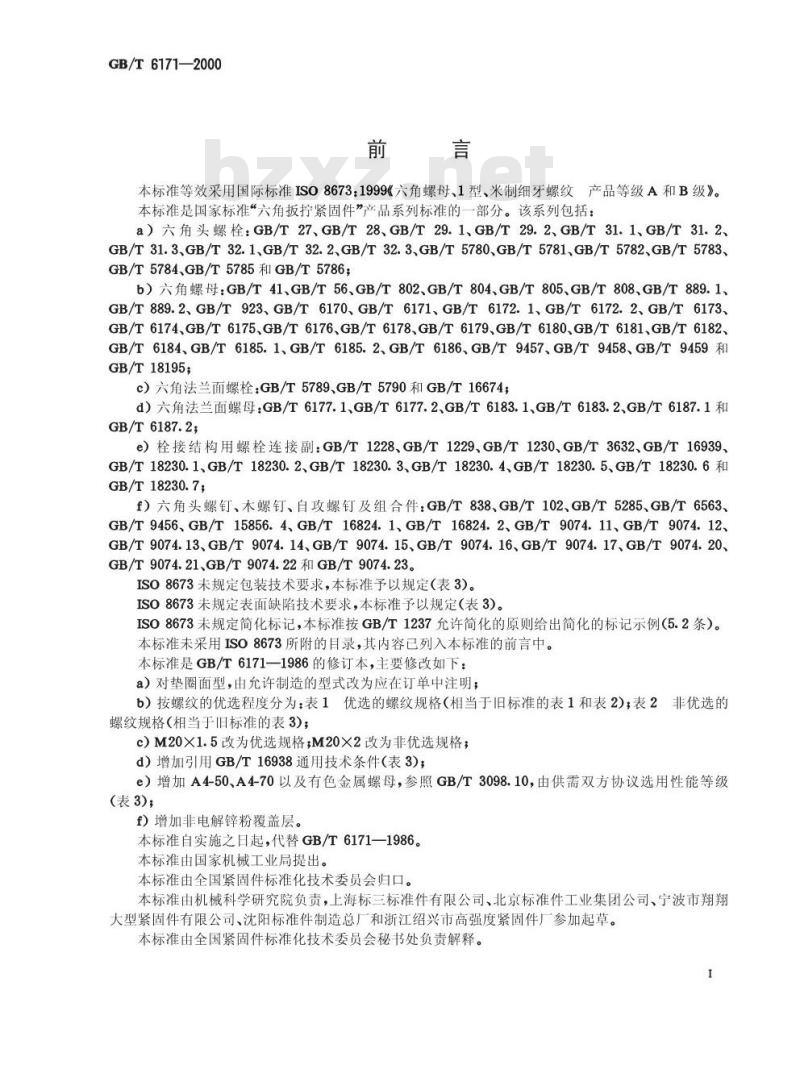

GB/T6171—2000
本标准等效采用国际标准ISO8673:1999《六角螺母、1型、米制细牙螺纹产品等级A和B级》。本标准是国家标准“六角扳拧紧固件”产品系列标准的一部分。该系列包括:a)六角头螺栓:GB/T27、GB/T28、GB/T29.1、GB/T29.2、GB/T31.1、GB/T31.2、GB/T31.3、GB/T32.1、GB/T32.2、GB/T32.3、GB/T5780、GB/T5781、GB/T5782、GB/T5783、GB/T5784.GB/T5785和GB/T5786;b)六角螺母:GB/T41、GB/T56、GB/T802、GB/T804、GB/T805、GB/T808、GB/T889.1、GB/T889.2、GB/T923、GB/T6170、GB/T6171、GB/T6172.1、GB/T6172.2、GB/T6173、GB/T6174GB/T6175,GB/T6176,GB/T6178、GB/T6179,GB/T6180GB/T6181,GB/T6182、GB/T6184、GB/T6185.1、GB/T6185.2、GB/T6186、GB/T9457、GB/T9458、GB/T9459和GB/T18195;
c)六角法兰面螺栓:GB/T5789、GB/T5790和GB/T16674;d)六角法兰面螺母:GB/T6177.1、GB/T6177.2、GB/T6183.1、GB/T6183.2、GB/T6187.1和GB/T6187.2;
e)栓接结构用螺栓连接副:GB/T1228、GB/T1229、GB/T1230、GB/T3632、GB/T16939、GB/T18230.1、GB/T18230.2、GB/T18230.3、GB/T18230.4、GB/T18230.5、GB/T18230.6和GB/T18230.7;
f)六角头螺钉、木螺钉、自攻螺钉及组合件:GB/T838、GB/T102、GB/T5285、GB/T6563、GB/T9456、GB/T15856.4、GB/T16824.1、GB/T16824.2、GB/T907411、GB/T9074.12、GB/T9074.13、GB/T9074.14、GB/T9074.15、GB/T9074.16、GB/T9074.17、GB/T9074.20、GB/T9074.21,GB/T9074.22和GB/T9074.23。ISO8673未规定包装技术要求,本标准予以规定(表3)。ISO8673未规定表面缺陷技术要求,本标准予以规定(表3)。ISO8673未规定简化标记,本标准按GB/T1237允许简化的原则给出简化的标记示例(5.2条)。本标准未采用ISO8673所附的目录,其内容已列入本标准的前言中。本标准是GB/T6171—1986的修订本,主要修改如下:a)对垫圈面型,由允许制造的型式改为应在订单中注明;b)按螺纹的优选程度分为:表1优选的螺纹规格(相当于旧标准的表1和表2);表2非优选的螺纹规格(相当于旧标准的表3);c)M20×1.5改为优选规格;M20X2改为非优选规格;d)增加引用GB/T16938通用技术条件(表3);e)增加A4-50、A4-70以及有色金属螺母,参照GB/T3098.10,由供需双方协议选用性能等级表3);
f)增加非电解锌粉覆盖层。
本标准自实施之日起,代替GB/T6171—1986。本标准由国家机械工业局提出。本标准由全国紧固件标准化技术委员会归口。本标准由机械科学研究院负责,上海标三标准件有限公司、北京标准件工业集团公司、宁波市翔翔大型紧固件有限公司、沈阳标准件制造总厂和浙江绍兴市高强度紧固件厂参加起草。本标准由全国紧固件标准化技术委员会秘书处负责解释。1
GB/T6171—2000

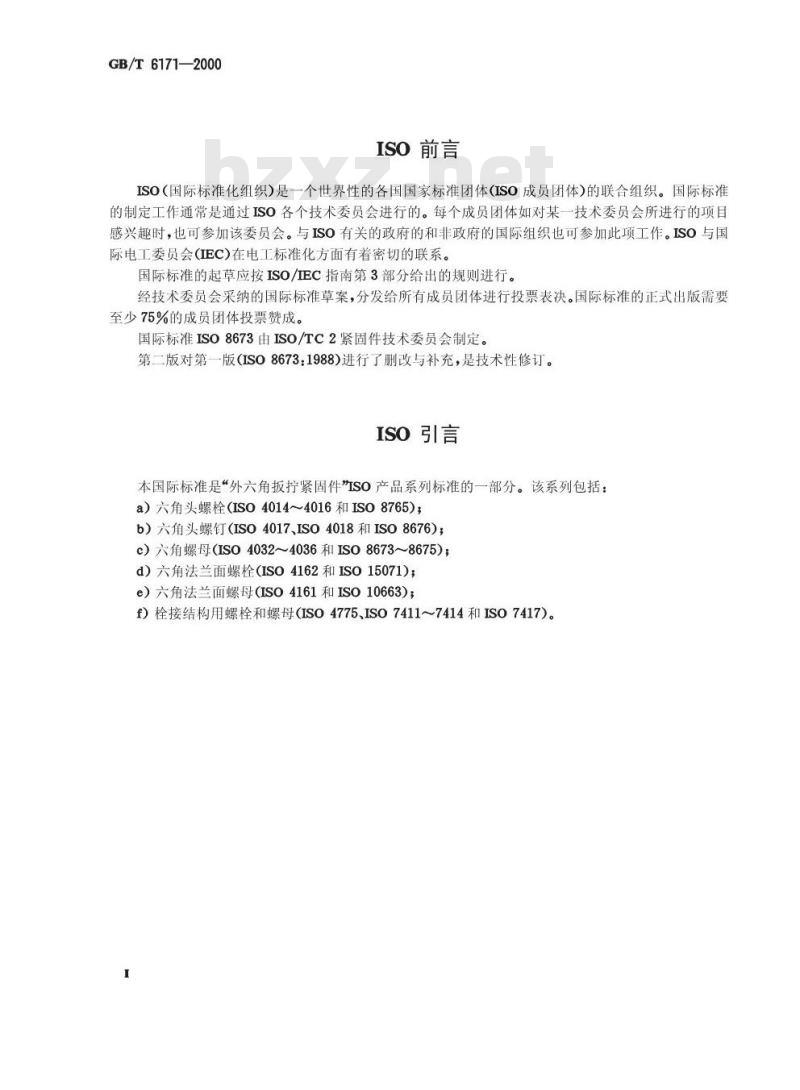

ISO前言
ISO(国际标准化组织)是一个世界性的各国国家标准团体(ISO成员团体)的联合组织。国际标准的制定工作通常是通过ISO各个技术委员会进行的。每个成员团体如对某一技术委员会所进行的项目感兴趣时,也可参加该委员会。与ISO有关的政府的和非政府的国际组织也可参加此项工作。ISO与国际电工委员会(IEC)在电工标准化方面有着密切的联系。国际标准的起草应按ISO/IEC指南第3部分给出的规则进行。经技术委员会采纳的国际标准草案,分发给所有成员团体进行投票表决。国际标准的正式出版需要至少75%的成员团体投票赞成。
国际标准ISO8673由ISO/TC2紧固件技术委员会制定。第二版对第一版(ISO8673:1988)进行了删改与补充,是技术性修订。ISO引言
本国际标准是“外六角扳拧紧固件”ISO产品系列标准的一部分。该系列包括:a)六角头螺栓(ISO4014~4016和ISO8765),b)六角头螺钉(ISO4017、ISO4018和ISO8676);c)六角螺母(ISO4032~4036和ISO86738675);d)六角法兰面螺栓(ISO4162和ISO15071);e)六角法兰面螺母(ISO4161和ISO10663);f)栓接结构用螺栓和螺母(ISO4775、ISO7411~7414和ISO7417)。I

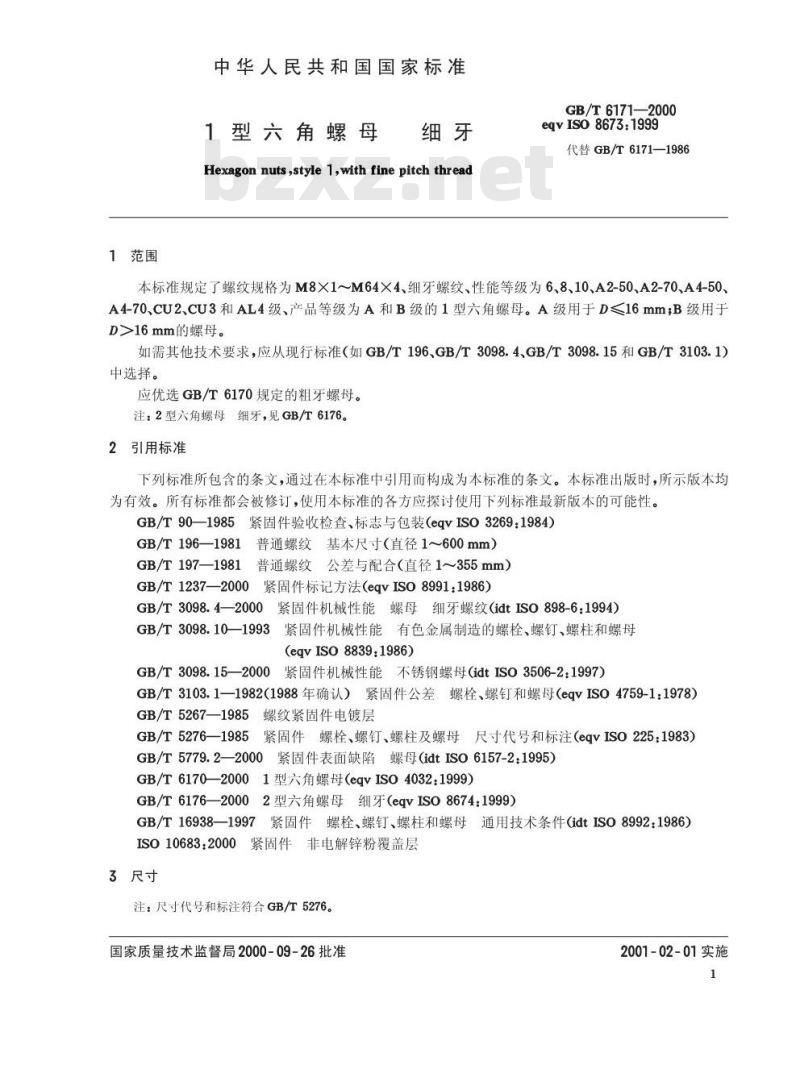

1范围
中华人民共和国国家标准
型六角螺母
Hexagon nuts,style 1,with fine pitch threadGB/T6171—2000
eqvIso8673:1999
代替GB/T6171—1986
本标准规定了螺纹规格为M8X1~M64X4、细牙螺纹、性能等级为6、8、10、A2-50、A2-70、A4-50、A4-70、CU2、CU3和AL4级、产品等级为A和B级的1型六角螺母。A级用于D<16mm;B级用于D>16mm的螺母。
如需其他技术要求,应从现行标准(如GB/T196、GB/T3098.4、GB/T3098.15和GB/T3103.1)中选择。
应优选GB/T6170规定的粗牙螺母。注:2型六角螺母细牙,见GB/T6176。2引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T90—1985紧固件验收检查、标志与包装(eqvISO3269:1984)GB/T196一1981普通螺纹基本尺寸(直径1~600mm)GB/T197—1981普通螺纹公差与配合(直径1~355mm)GB/T1237—2000紧固件标记方法(eqvISO8991:1986)GB/T3098.4—2000紧固件机械性能螺母细牙螺纹(idtISO898-6:1994)GB/T3098.101993紧固件机械性能有色金属制造的螺栓、螺钉、螺柱和螺母(eqvISo8839:1986)
GB/T3098.15—2000
紧固件机械性能不锈钢螺母(idtISO3506-2:1997)GB/T3103.1—1982(1988年确认)紧固件公差螺栓、螺钉和螺母(eqvIS04759-1:1978)GB/T5267—1985螺纹紧固件电镀层GB/T5276—1985紧固件螺栓、螺钉、螺柱及螺母尺寸代号和标注(eqvISO225:1983)GB/T5779.2—2000紧固件表面缺陷螺母(idtISO6157-2:1995)GB/T6170—20001型六角螺母(eqvIS04032:1999)GB/T6176—20002型六角螺母细牙(eqvISO8674:1999)GB/T16938—1997紧固件螺栓、螺钉、螺柱和螺母通用技术条件(idtISO8992:1986)ISO10683:2000紧固件非电解锌粉覆盖层3尺寸
注:尺寸代号和标注符合GB/T5276。国家质量技术监督局2000-09-26批准2001-02-01实施
1)β=15~30°。
2)垫圈面型,应在订单中注明。3)6=90°~120°
螺纹规格DXP
公称=max
螺纹规格DXP
公称一max
M30×2
GB/T6171—2000
M10×1
M36×3
优选的螺纹规格
M42×3
M56×4
M24×2
螺纹规格DXP
公称=max
螺纹规格DXP
公称一max
M10×1.25
M27×2
GB/T6171—2000

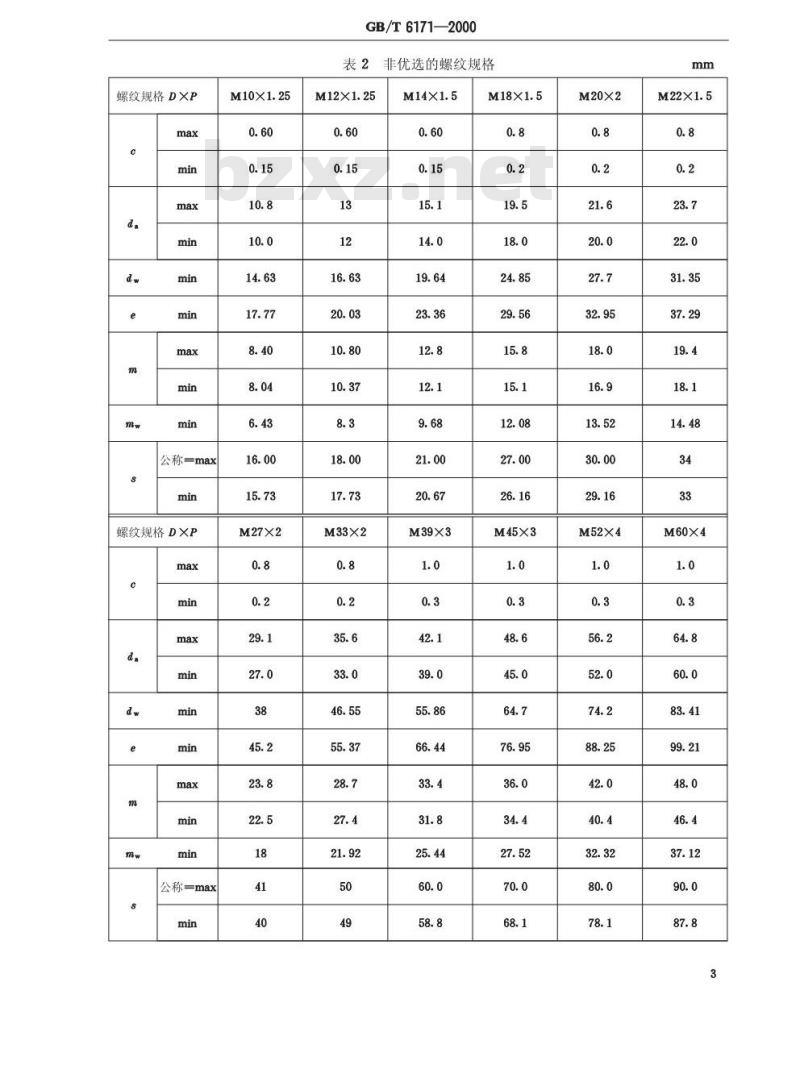

非优选的螺纹规格
M12×1.25
M33×2免费标准下载网bzxz
M39×3
M45×3
M20×2
技术条件和引用标准
通用技术条件
机械性能
产品等级
表面缺陷
表面处理
验收及包装
GB/T6171—2000
3技术条件和引用标准
D≤M396、8
D≤M16:10
D>M39:按协议
DM39:GB/T3098.4
D>M39:按协议
不经处理
不锈钢
GB/T16938
GB/T196,GB/T197
DM24D>M39:按协议
D≤M39:GB/T3098.15
D>M39:按协议
D≤16mm:A;D>16mm:B
GB/T3103.1
GB/T5779.2
简单处理
电镀技术要求按GB/T5267。
非电解锌粉覆盖层技术要求按ISO10683。如需其他表面镀层或表面处理,应由供需双方协议GB/T90
5.1标记方法按GB/T1237规定。
标记示例
有色金属
CU2,CU3,AL4
参照GB/T3098.10
由供需双方协议
简单处理
螺纹规格D=M16X1.5、细牙螺纹、性能等级为8级、表面镀锌钝化、产品等级为A级的1型六角螺母的标记:
GB/T6171M16X1.5
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
