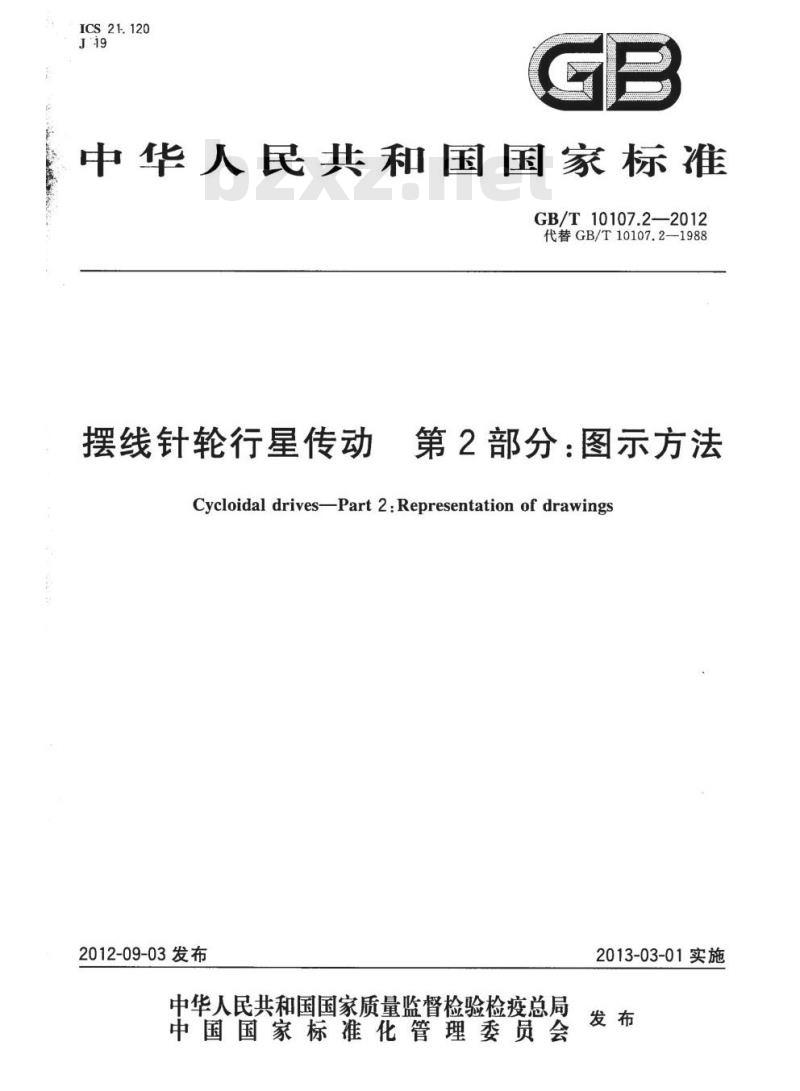

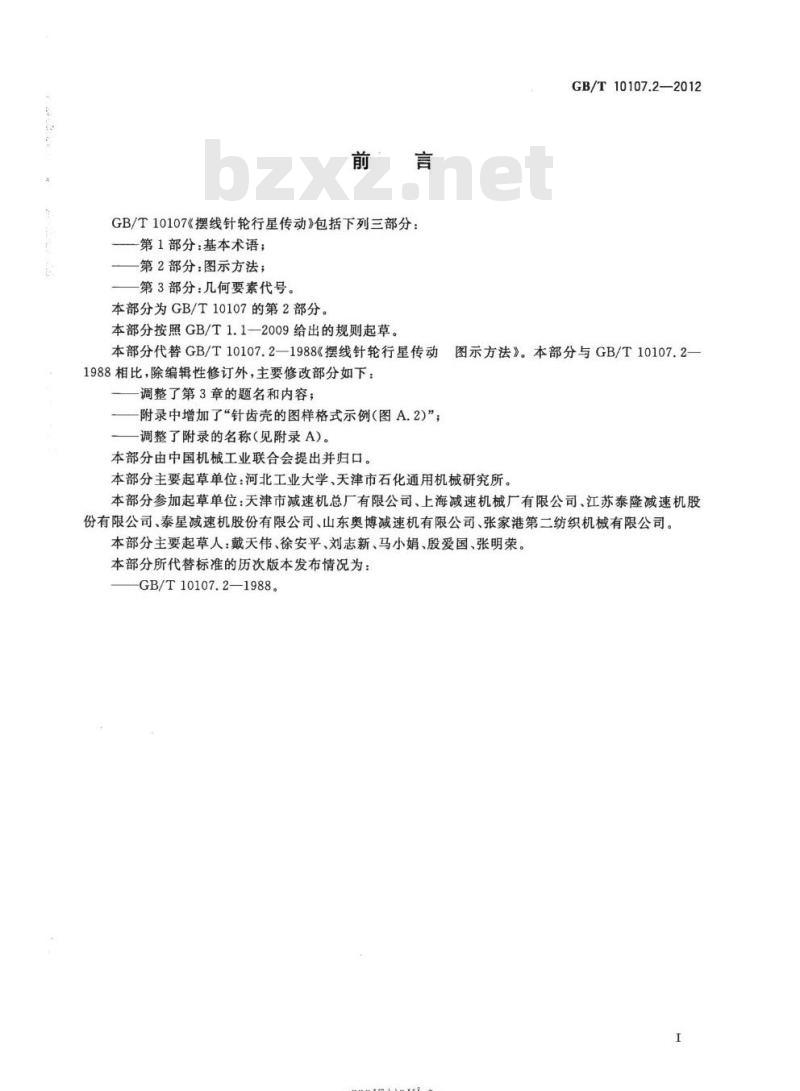

【GB国家标准】 摆线针轮行星传动第2部分:图示方法

GB/T 10107.2-2012.Cycloidal drives-Part 2 :Representation of drawings.

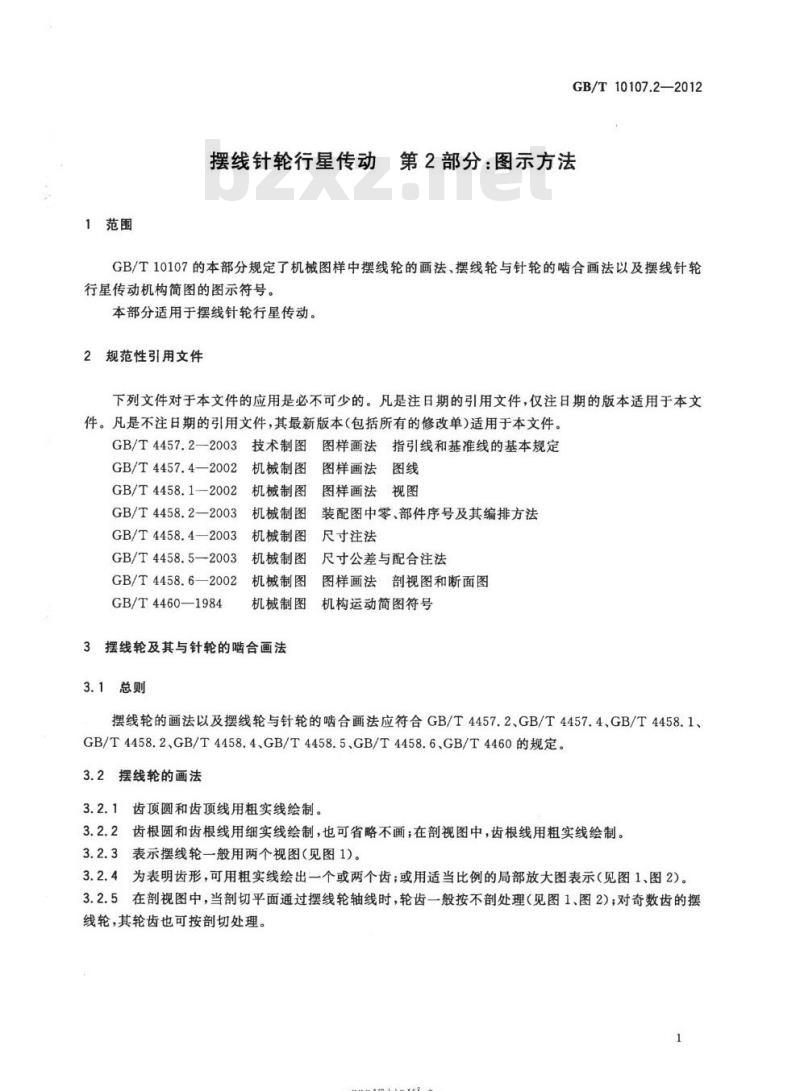

1范围
GB/T 10107的本部分规定了机械图样中摆线轮的画法、摆线轮与针轮的啮合画法以及摆线针轮行星传动机构简图的图示符号。
GB/T 10107.2适用于摆线针轮行星传动。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 4457.2-2003 技术制图图样画法 指 引线和基准线的基本规定
GB/T 4457. 4-2002机械制图.图样画法图线
GB/T 4458.1-2002机械制图图样画法 视图
GB/T 4458.2-2003 机械制图装配图中零 、部件序号及其编排方法
GB/T 4458.4-2003机械制图尺寸 注法
GB/T 4458.5-2003 机械制图尺 寸公差与配合注法
GB/T 4458. 6-2002机械制 图图样画法剖视图和断面图
GB/T 4460-1984机械制图机构运 动简图符号
GB/T 4460-1984机械制图饥构还刃间图付亏
3摆线轮及其与针轮的啮合画法
3.1 总则
摆线轮的画法以及摆线轮与针轮的啮合画法应符合GB/T 4457.2、GB/T 4457.4.GB/T 4458.1.GB/T 4458. 2、GB/T 4458. 4.GB/T 4458. 5、 GB/T 4458. 6、GB/T 4460的规定。
3.2摆线轮的 画法
3.2. 1齿顶圆和齿顶线用粗实线绘制。
3.2.2齿根圆和齿根线用细实线绘制,也可省略不画;在剖视图中,齿根线用粗实线绘制。

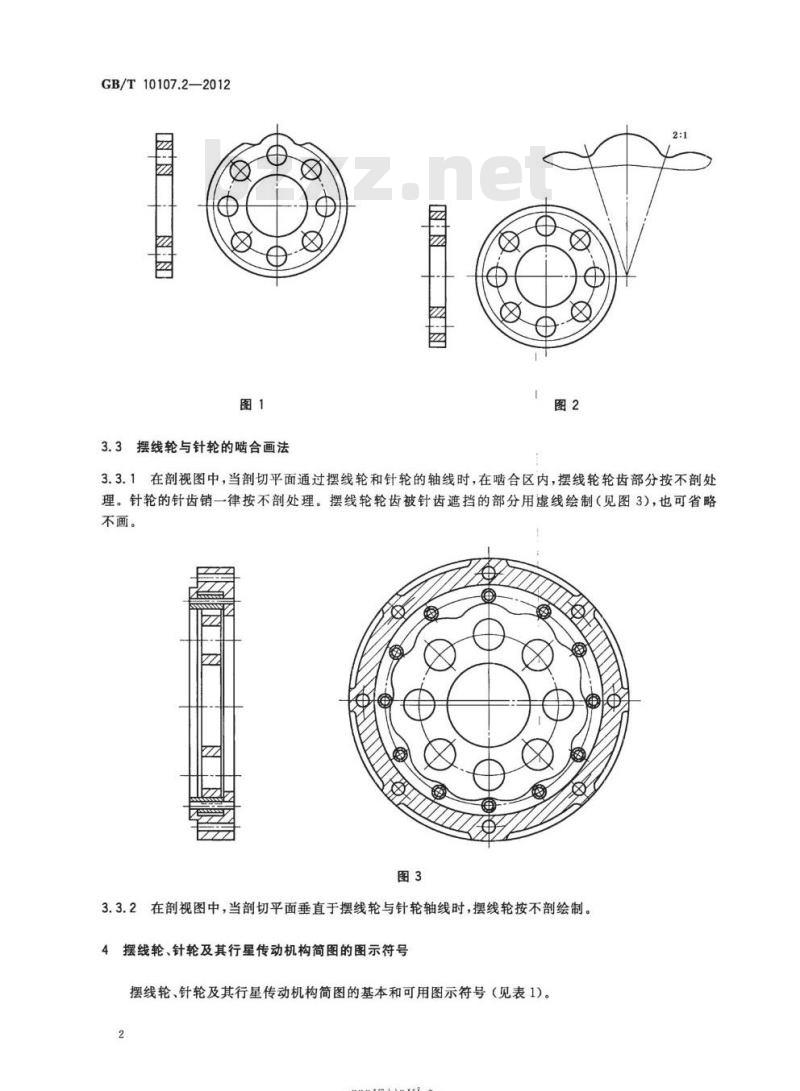

3.2.3表示摆线轮一般用两个视图(见图1)。
3.2.4为 表明齿形,可用粗实线绘出一个或两个齿;或用适当比例的局部放大图表示(见图1.图2)。
3.2.5在剖视图中,当剖切平面通过摆线轮轴线时，轮齿一般按不剖处理(见图1、图2);对奇数齿的摆线轮,其轮齿也可按剖切处理。
