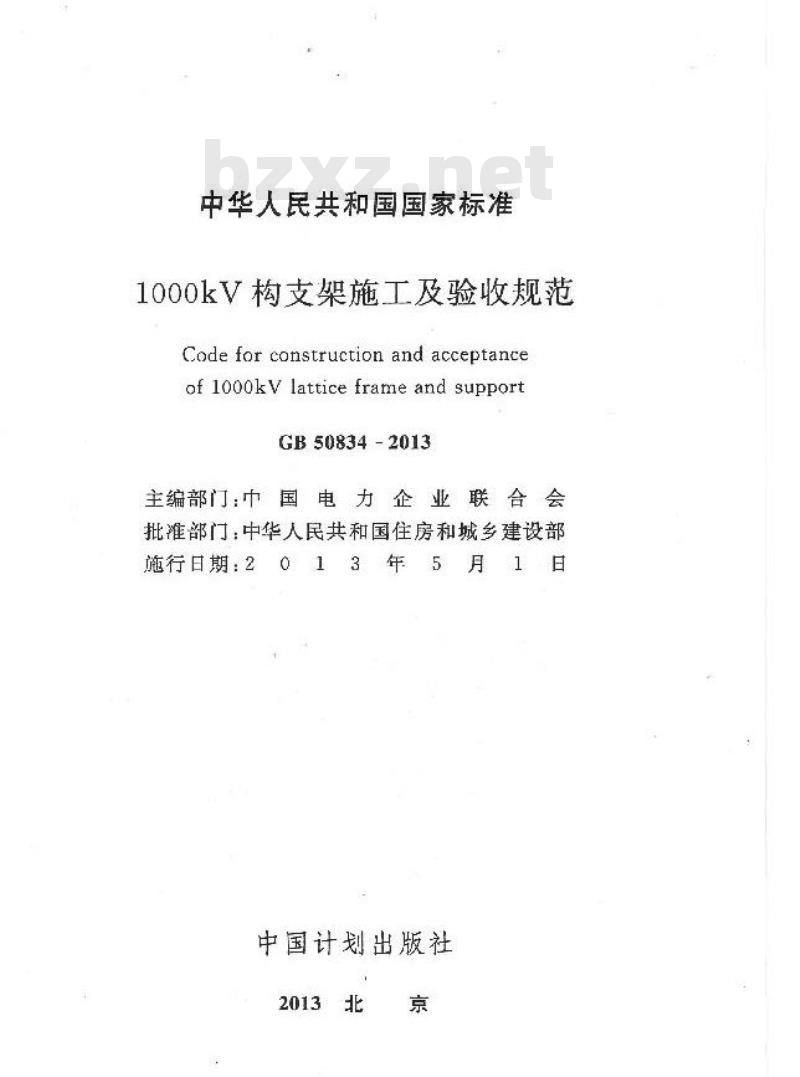

【GB国家标准】 1000kV构支架施工及验收规范

GB 50834-2013.Code for construction and acceptance of 1000kV lattice frame and support.

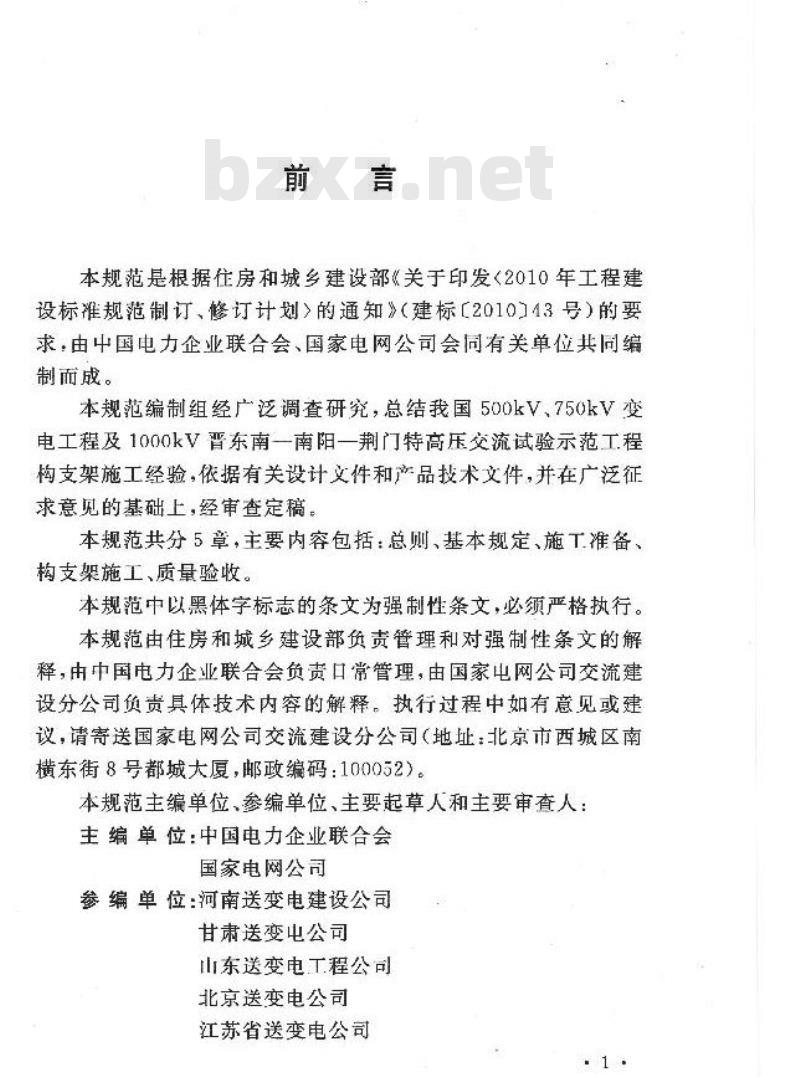

1总则
1.0.1 为保证100kV构支架的施工质量,制定本规范。
1.0.2 GB 50834适用于1000kV构支架的施工及验收。
1.0.3 1000kV构支架施工及验收除应符合本规范规定外,尚应符合国家现行有关标准的规定。
2基本规定
2.0.1 施工前应依据已批准的设计文件.本规范及相关技术文件的规定编制施工方案。
2.0.2 螺栓应用力矩扳手紧固 ,螺栓安装方向宜统一为:自下而上、由内向外;构袈梁的弦杆法兰螺栓安装方向宜朝向一致。
2.0.3 法兰螺栓紧固应按圆周分布角度对称拧紧;节点螺栓紧固应按从中心到边缘的顺序对称紧固。
2.0.5 构支架接地端子底部与保护帽顶部距离不宜小于200mm;构支架的设备接地端子与设备本体的接地端子方位应一致。
2.0.6 构支架工程应按下列规定进行施工质量控制:
1进场的构件 、紧固件应检验合格,且资料应齐全。
2每道工序完成后,应进行质量检查。
3构件镀锌工艺孔应封闭完好,并应采取防腐措施。
4构件组装时应使用“定位销”进行法兰螺孔“过孔”和同心度定位,不得强行组装。
5为确保螺栓紧固力矩值,对于M27以上的螺栓在紧固时应使用电动扳手。
6设计要求顶紧的节点,接触面应有 75%以上的面积紧贴。
