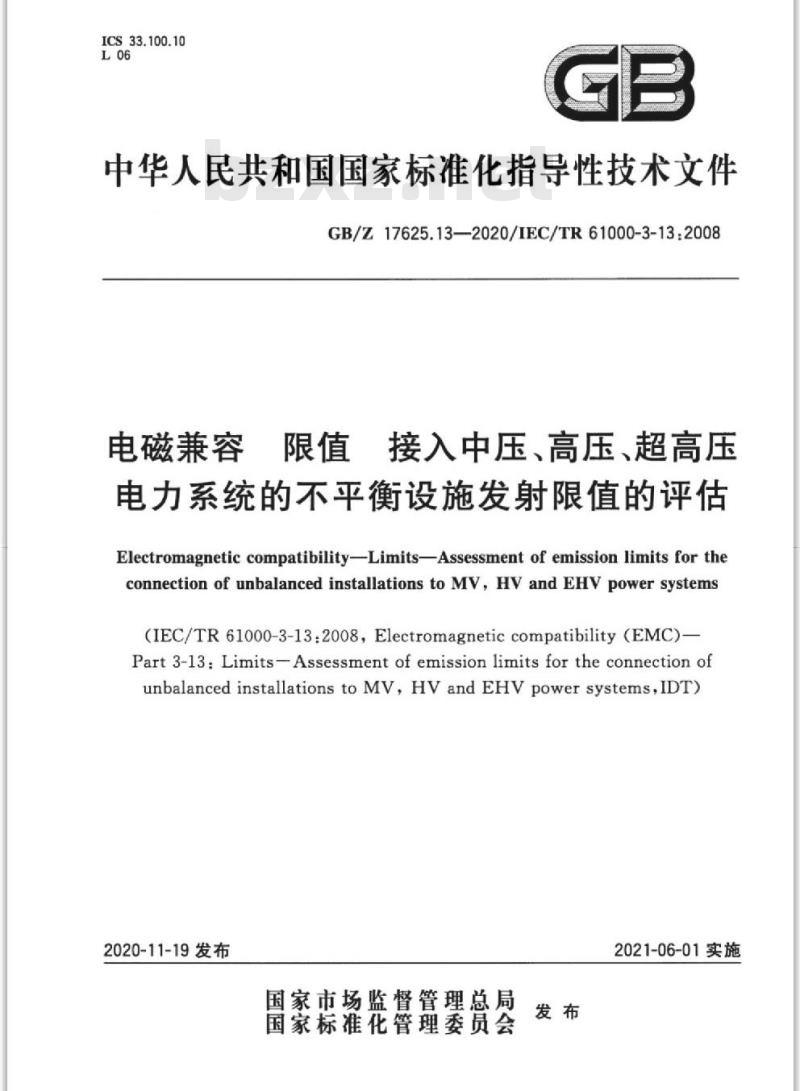

【GB国家标准】 电磁兼容 限值接入中压、高压 、超高压电力系统的不平衡设施发射限值的评估

GB/Z 17625.13-2020.Electromagnetic compatibility-Limits Assessment of emission limits for the
connection of unbalanced installations to MV, HV and EHV power systems.

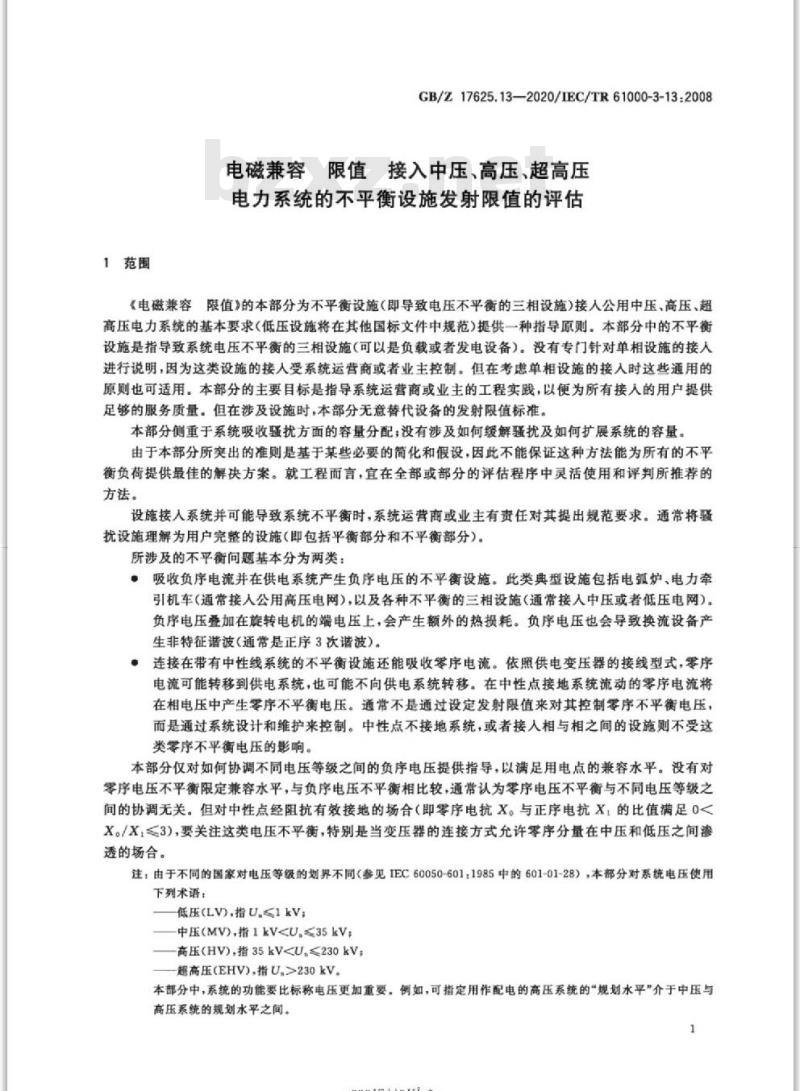

1范围
《电磁兼容限值)的本部分为不平衡设施(即导致电压不平衡的三相设施)接入公用中压、高压、超高压电力系统的基本要求(低压设施将在其他国标文件中规范)提供-种指导原则。本部分中的不平衡设施是指导致系统电压不平衡的三相设施(可以是负载或者发电设备).没有专门针对单相设施的接入进行说明,因为这类设施的接人受系统运营商或者业主控制。但在考虑单相设施的接人时这些通用的原则也可适用。本部分的主要目标是指导系统运营商或业主的工程实践，以便为所有接人的用户提供足够的服务质量。但在涉及设施时,本部分无意替代设备的发射限值标准。
GB/Z 17625.13侧重于系统吸收骚扰方面的容量分配;没有涉及如何缓解骚扰及如何扩展系统的容量。
由于本部分所突出的准则是基于某些必要的简化和假设,因此不能保证这种方法能为所有的不平衡负荷提供最佳的解决方案。就工程而言,宜在全部或部分的评估程序中灵活使用和评判所推荐的方法。
设施接人系统并可能导致系统不平衡时,系统运营商或业主有责任对其提出规范要求。通常将骚扰设施理解为用户完整的设施(即包括平衡部分和不平衡部分)。
所涉及的不平衡问题基本分为两类:
●吸收负序电流并在供电系统产生负序电压的不平衡设施。此类典型设施包括电弧炉、电力牵引机车(通常接人公用高压电网),以及各种不平衡的三相设施(通常接人中压或者低压电网)。负序电压叠加在旋转电机的端电压上,会产生额外的热损耗。负序电压也会导致换流设备产生非特征谐波(通常是正序3次谐波)。
