【HG化工标准】 代替 HG/T 3043-1999 农业喷雾用橡胶软管

ICS 65. 060. 25;65. 060. 40;83. 140. 40G42
备案号：27266—2010
HG
中华人民共和国化工行业标准
HG/T 3043-—2009
代替HG/T3043-1999
农业喷雾用橡胶软管
Rubber hoses for agricultural spraying(ISO 1401：1999,IDT)
2009-12-04发布
2０１０-０６-０１实施

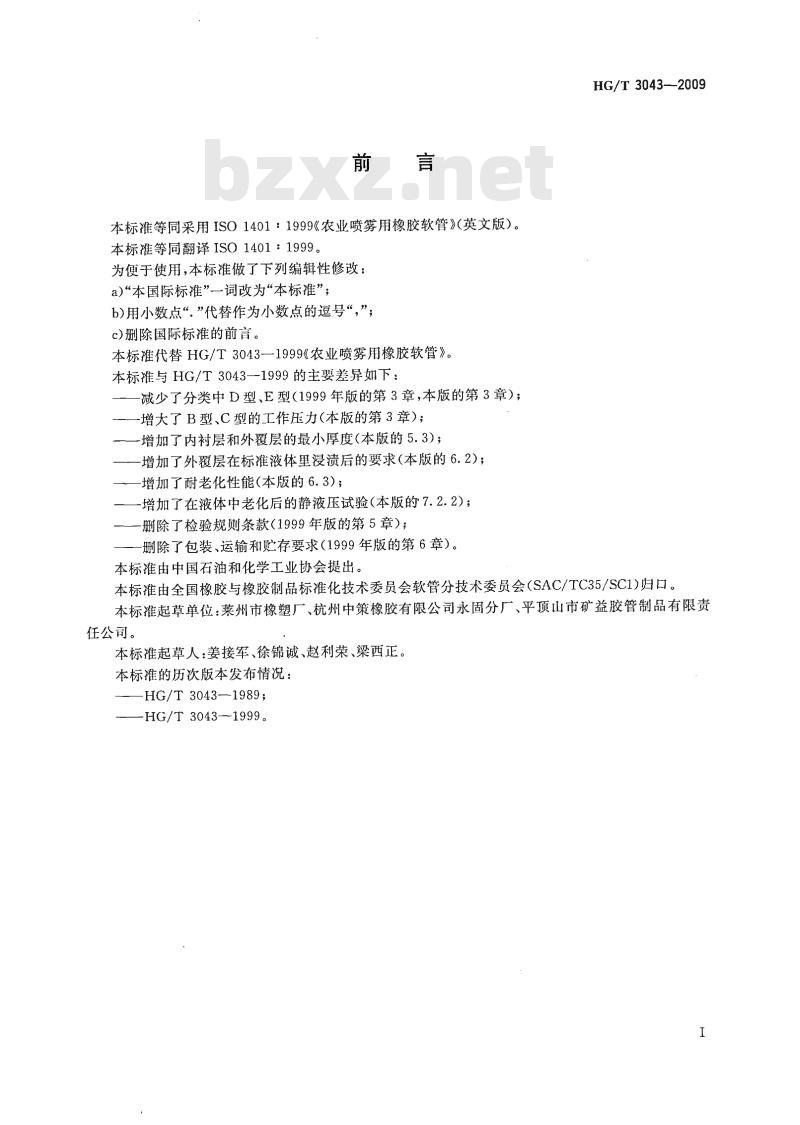

中华人民共和国工业和信息化部发布前言
本标准等同采用ISO1401：1999《农业喷雾用橡胶软管》（英文版）。本标准等同翻译ISO1401：1999。为便于使用，本标准做了下列编辑性修改：a)“本国际标准”一词改为“本标准”；b)用小数点“。”代替作为小数点的逗号“，”；c)删除国际标准的前言。
3—1999《农业喷雾用橡胶软管》。本标准代替HG/T3043-
本标准与HG/T3043-1999的主要差异如下：减少了分类中D型、E型（1999年版的第3章，本版的第3章）；增大了B型、C型的工作压力（本版的第3章）；增加了内衬层和外覆层的最小厚度（本版的5.3）；增加了外覆层在标准液体里浸渍后的要求（本版的6.2）；增加了耐老化性能（本版的6.3）；增加了在液体中老化后的静液压试验（本版的7.2.2）；删除了检验规则条款（1999年版的第5章）；删除了包装、运输和贮存要求（1999年版的第6章）。HG/T 3043—-2009
本标准由中国石油和化学工业协会提出。本标准由全国橡胶与橡胶制品标准化技术委员会软管分技术委员会（SAC/TC35/SC1)归口。本标准起草单位：莱州市橡塑厂、杭州中策橡胶有限公司永固分厂、平顶山市矿益胶管制品有限责任公司。
本标准起草人：姜接军、徐锦诚、赵利荣、梁西正。本标准的历次版本发布情况：
HG/T 3043—1989;
—HG/T 30431999。
I

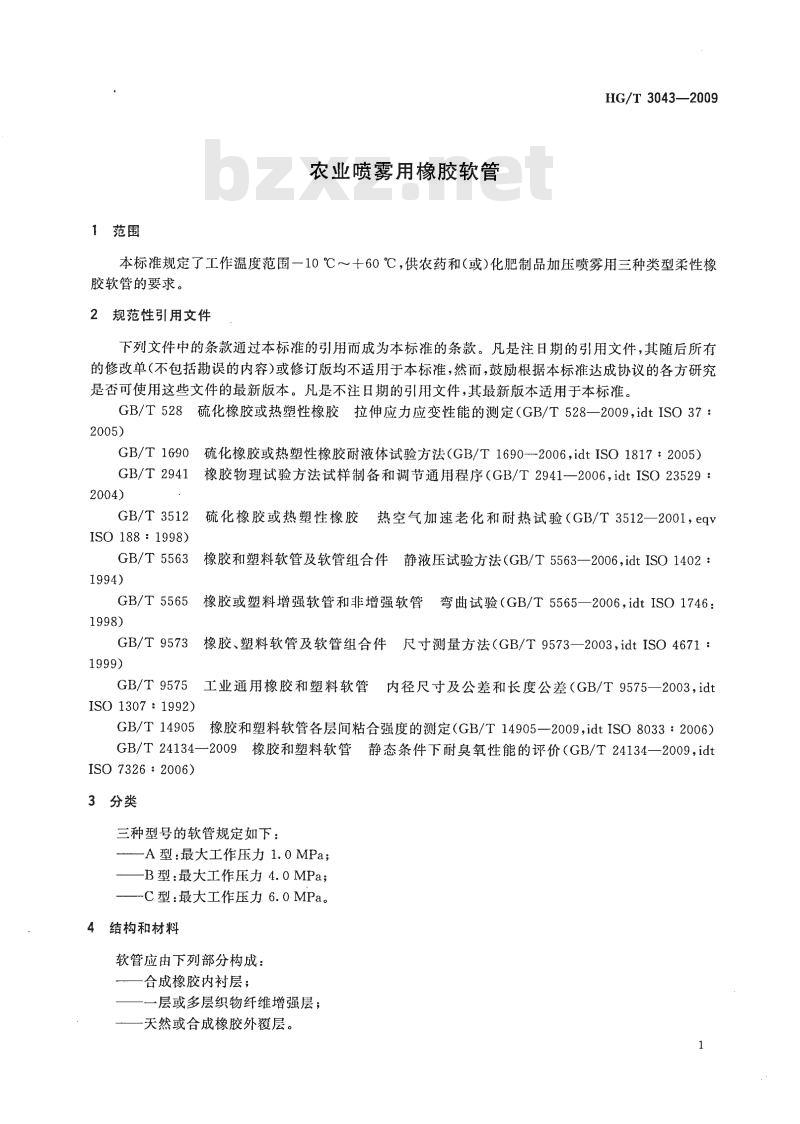

１范围
农业喷雾用橡胶软管
HG/T 3043—2009
本标准规定了工作温度范围一10℃～十60℃，供农药和（或)化肥制品加压喷雾用三种类型柔性橡胶软管的要求。
2规范性引用文件　
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T528硫化橡胶或热塑性橡胶拉伸应力应变性能的测定（GB/T528—2009,idtISO37：2005)
GB/T1690硫化橡胶或热塑性橡胶耐液体试验方法（GB/T1690--2006,idtISO1817：2005)GB/T 2941
橡胶物理试验方法试样制备和调节通用程序（GB/T2941-2006，idtISO23529：2004)
GB/T 3512
ISO 188 : 1998)
GB/T 5563
1994）
GB/T 5565
1998)
GB/T 9573
1999)
GB/T 9575
ISO 1307 : 1992)
硫化橡胶或热塑性橡胶热空气加速老化和耐热试验（GB/T3512一2001，eqv橡胶和塑料软管及软管组合件静液压试验方法（GB/T5563—2006,idtISO1402：橡胶或塑料增强软管和非增强软管弯曲试验（GB/T5565—2006，idt ISO1746：橡胶、塑料软管及软管组合件尺寸测量方法（GB/T9573—2003，idtISO4671：工业通用橡胶和塑料软管内径尺寸及公差和长度公差（GB/T9575—2003，idtGB/T14905橡胶和塑料软管各层间粘合强度的测定（GB/T14905—2009,idtISO8033：2006）GB/T24134—2009橡胶和塑料软管静态条件下耐臭氧性能的评价（GB/T24134—2009，idtISO 7326 : 2006)
3分类
三种型号的软管规定如下：
A型：最大工作压力1.0MPa；
-B型：最大工作压力4.0MPa；
C型：最大工作压力6.0MPa。
4结构和材料
软管应由下列部分构成：
一合成橡胶内衬层；
一层或多层织物纤维增强层；
天然或合成橡胶外覆层。
HG/T3043—2009

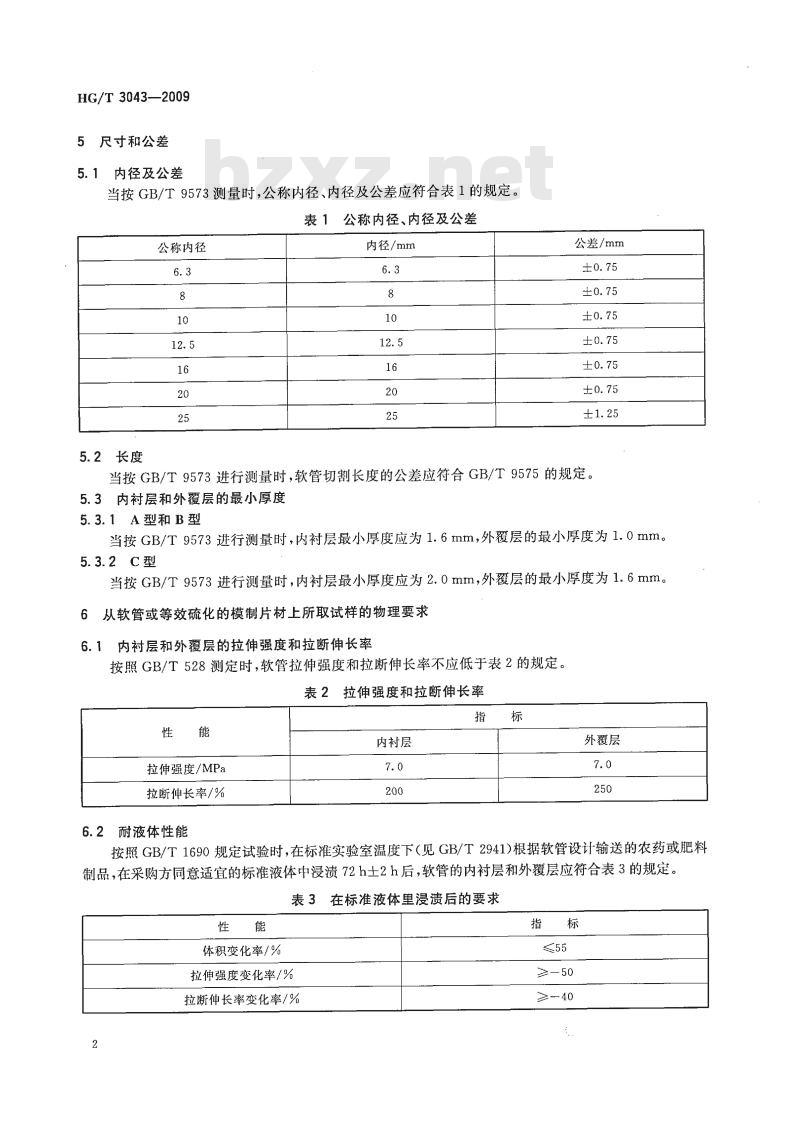

5尺寸和公差
5.1内径及公差
当按GB/T9573测量时，公称内径、内径及公差应符合表1的规定。表1公称内径、内径及公差
公称内径
6.3
8
10
12.5
16
20
25
内径/mm
6.3
8
10
12.5
16
20
25
公差/mm
±0.75
±0.75
±0.75
±0.75
±0.75
±0.75
±1.25
5.2长度
当按GB/T9573进行测量时，软管切割长度的公差应符合GB/T9575的规定。5.3内衬层和外覆层的最小厚度
5.3.1A型和B型
当按GB/T9573进行测量时，内衬层最小厚度应为1.6mm，外覆层的最小厚度为1.0mm。5. 3.2 C型
当按GB/T9573进行测量时，内衬层最小厚度应为2.0mm，外覆层的最小厚度为1.6mm。6从软管或等效硫化的模制片材上所取试样的物理要求6.1内衬层和外覆层的拉伸强度和拉断伸长率按照GB/T528测定时，软管拉伸强度和拉断伸长率不应低于表2的规定。表2拉伸强度和拉断伸长率
性
能
拉伸强度/MPa
拉断伸长率/%
内衬层
7.0
200
指
标
外覆层
7.0
250
6.2耐液体性能
按照GB/T1690规定试验时，在标准实验室温度下（见GB/T2941)根据软管设计输送的农药或肥料制品，在采购方同意适宜的标准液体中浸渍72h士2h后，软管的内衬层和外覆层应符合表3的规定，表3在标准液体里浸渍后的要求
性能
体积变化率/%
拉伸强度变化率/%
拉断伸长率变化率/%
2
指标
55
≥ 50
≥40
HG/T 3043—-2009

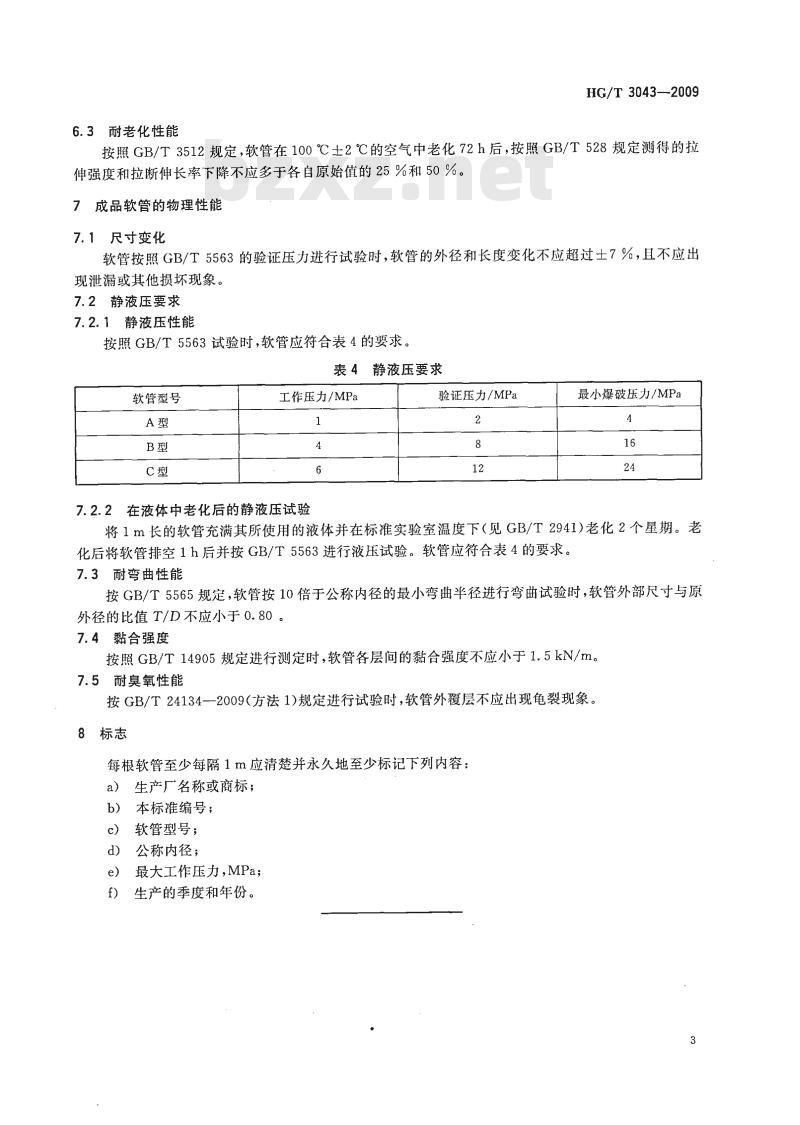

6.3耐老化性能
按照GB/T3512规定，软管在100℃±2℃的空气中老化72h后，按照GB/T528规定测得的拉伸强度和拉断伸长率下降不应多于各自原始值的25%和50%。7成品软管的物理性能
7.1　尺寸变化
软管按照GB/T5563的验证压力进行试验时，软管的外径和长度变化不应超过土7%，且不应出现泄漏或其他损坏现象。
7.2静液压要求
7.2.1静液压性能
按照GB/T5563试验时，软管应符合表4的要求。表4静液压要求
软管型号
A型
B型
C型
工作压力/MPa
1
4
6
验证压力/MPa
2
8
12
最小爆破压力/MPa
4
16
24
7.2.2在液体中老化后的静液压试验将1m长的软管充满其所使用的液体并在标准实验室温度下（见GB/T 2941)老化2个星期。老化后将软管排空1h后并按GB/T 5563进行液压试验。软管应符合表4的要求。7.3 耐弯曲性能
按GB/T5565规定，软管按10倍于公称内径的最小弯曲半径进行弯曲试验时，软管外部尺寸与原外径的比值T/D不应小于0.80。
7.4黏合强度
按照GB/T14905规定进行测定时，软管各层间的黏合强度不应小于1.5kN/m。7.5耐臭氧性能
按GB/T24134—2009（方法1）规定进行试验时，软管外覆层不应出现龟裂现象。8标志
每根软管至少每隔1m应清楚并永久地至少标记下列内容：a）生产厂名称或商标；
b）本标准编号；
软管型号；
c）
d）公称内径；www.bzxz.net
e）最大工作压力，MPa；
f)
生产的季度和年份。
3
