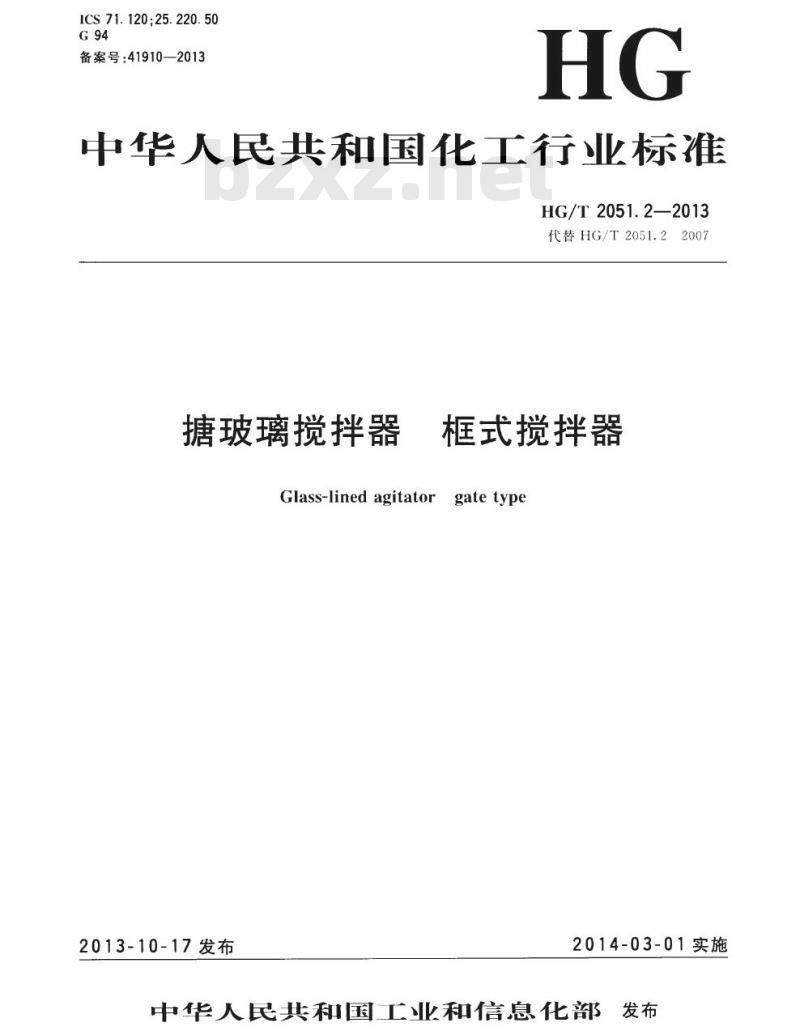

- HG/T 2051.2-2013 代替 HG/T 2051.2-2007 搪玻璃搅拌器 框式搅拌器
【HG化工标准】 代替 HG/T 2051.2-2007 搪玻璃搅拌器 框式搅拌器
本网站 发布时间:
2023-12-18 07:46:10
- HG/T 2051.2-2013
- 现行
标准号:
HG/T 2051.2-2013
标准名称:
代替 HG/T 2051.2-2007 搪玻璃搅拌器 框式搅拌器
标准类别:
化工行业标准(HG)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
标准简介/下载
点击下载
标准简介:
HG/T 2051.2-2013.Glass-lined agitator gate type.

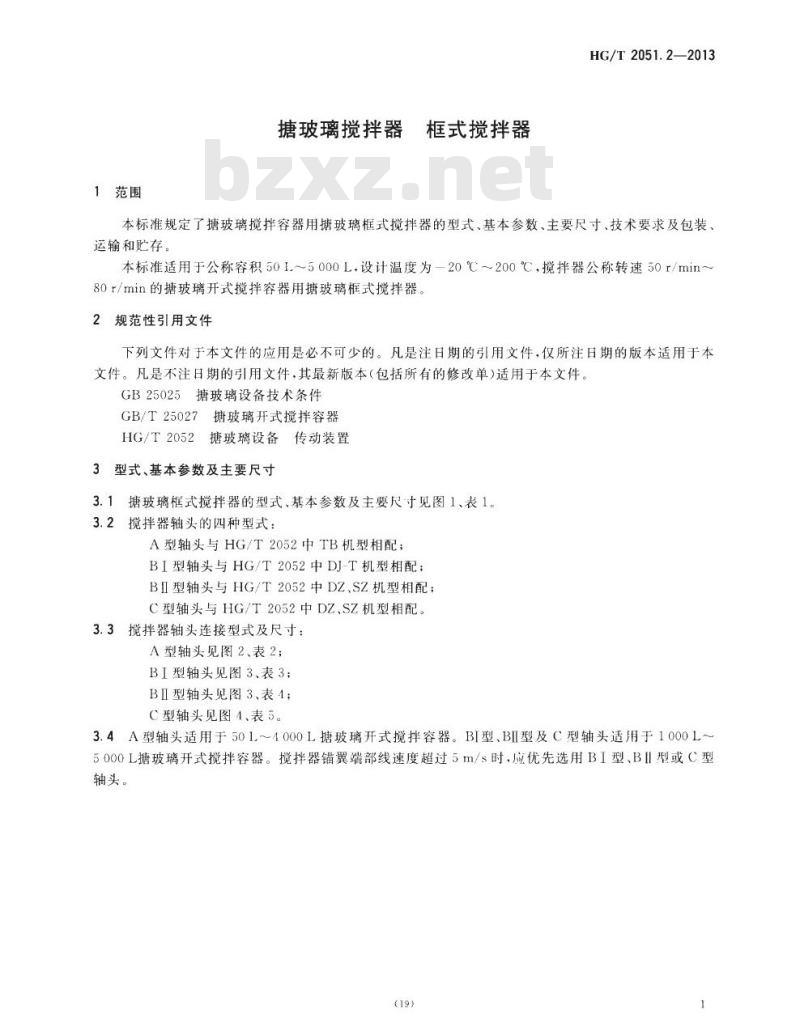

1范围
HG/T 2051.2规定了搪玻璃搅拌容器用搪玻璃框式搅拌器的型式、基本参数、主要尺寸、技术要求及包装、运输和贮存。
HG/T 2051.2适用于公称容积50L~5000L,设计温度为一20°C~200°C,搅拌器公称转速50r/min~80r/min的搪玻璃开式搅拌容器用搪玻璃框式搅拌器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB 25025搪玻璃设备技术条件
GB/T 25027搪玻璃开式搅拌容器
HG/T 2052搪玻璃设备传动装置
3型式、基本参数及主要尺寸

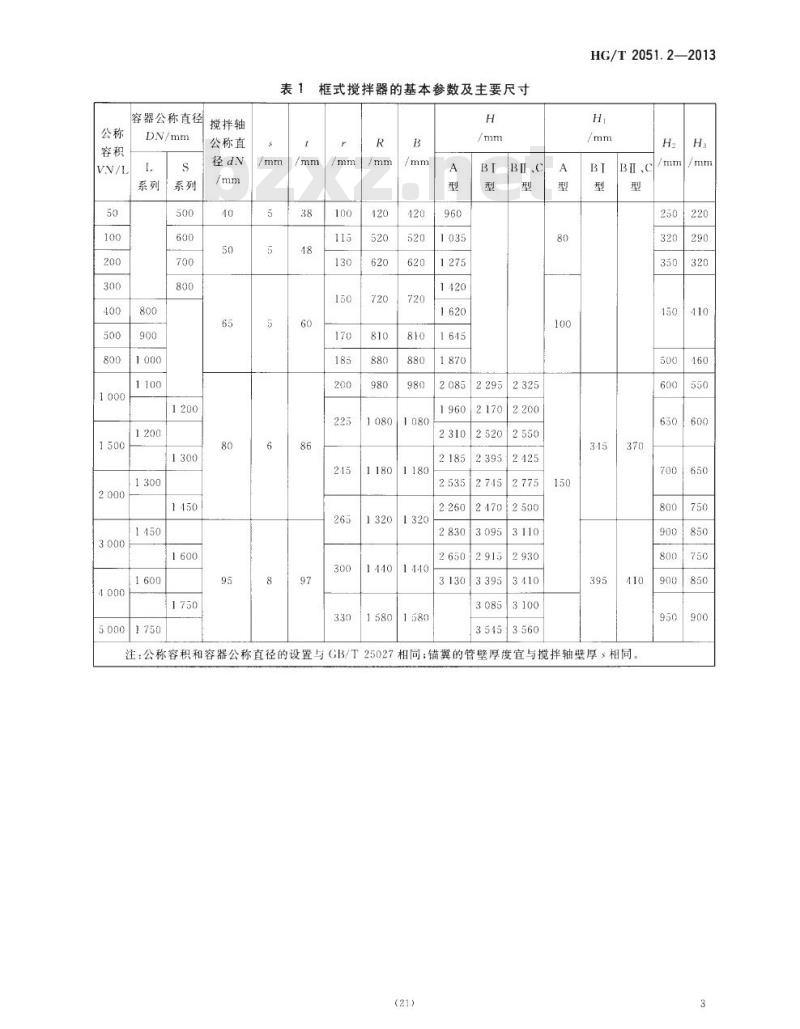

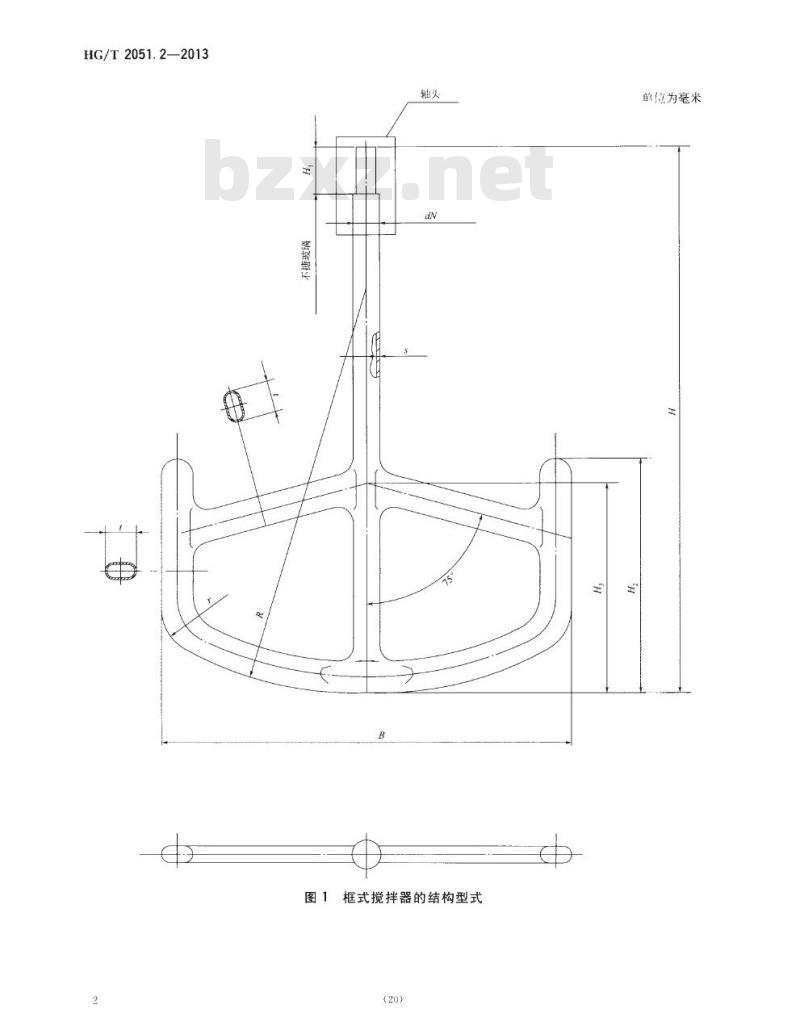

3.1搪玻璃框式搅拌器的型式、基本参数及主要尺寸见图1、表1。
3.2搅拌器轴头的四种型式:
A型轴头与HG/T 2052中TB机型相配;
BI型轴头与HG/T 2052中DJ-T机型相配;
BII型轴头与HG/T 2052中DZ、SZ机型相配;
C型轴头与HG/T 2052中DZ、SZ机型相配。
3.3搅拌 器轴头连接型式及尺寸:
A型轴头见图2、表2;
BI型轴头见图3、表3;
BII型轴头见图3、表4;
C型轴头见图4、表5。
3.4 A型轴头适用于50L~4000L搪玻璃开式搅拌容器。BI型、BII型及C型轴头适用于1000L~5000L搪玻璃开式搅拌容器。搅拌器锚翼端部线速度超过5m/s时,应优先选用BI型、BII型或C型轴头。
1范围
HG/T 2051.2规定了搪玻璃搅拌容器用搪玻璃框式搅拌器的型式、基本参数、主要尺寸、技术要求及包装、运输和贮存。
HG/T 2051.2适用于公称容积50L~5000L,设计温度为一20°C~200°C,搅拌器公称转速50r/min~80r/min的搪玻璃开式搅拌容器用搪玻璃框式搅拌器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB 25025搪玻璃设备技术条件
GB/T 25027搪玻璃开式搅拌容器
HG/T 2052搪玻璃设备传动装置
3型式、基本参数及主要尺寸
3.1搪玻璃框式搅拌器的型式、基本参数及主要尺寸见图1、表1。
3.2搅拌器轴头的四种型式:
A型轴头与HG/T 2052中TB机型相配;
BI型轴头与HG/T 2052中DJ-T机型相配;
BII型轴头与HG/T 2052中DZ、SZ机型相配;
C型轴头与HG/T 2052中DZ、SZ机型相配。
3.3搅拌 器轴头连接型式及尺寸:
A型轴头见图2、表2;
BI型轴头见图3、表3;
BII型轴头见图3、表4;
C型轴头见图4、表5。
3.4 A型轴头适用于50L~4000L搪玻璃开式搅拌容器。BI型、BII型及C型轴头适用于1000L~5000L搪玻璃开式搅拌容器。搅拌器锚翼端部线速度超过5m/s时,应优先选用BI型、BII型或C型轴头。
