【HG化工标准】 代替 HG/T 2051.1-2007 搪玻璃搅拌器 锚式搅拌器

ICS71.120;25.220.50
备案号：41909—2013
中华人民共和国化工行业标准
HG/T2051.1--2013
代替HG/T2051.12007
玻璃搅拌器
锚式搅拌器
Glass-lined agitator anchor type2013-10-17发布
2014-03-01实施
中华人民共和国工业和信息化部发布
本标准按照GB/T1.12009给出的规则起草本标准代替HG/T2051.12007《塘玻璃搅拌器主要技术变化如下：
取消了适用公称压力；
HG/T2051.1—2013
锚式搅拌器》，与HG/T2051.12007相比，取消了L系列中的公称容积为50I.、100L、200L、300L和S系列中的公称容积为500L及2500L的搅拌器；
取消了与W型机架的连接；
取消了锚翼的厚度尺寸；
取消了搅拌器的参考质量；
增加了与TB型机架和DJ-T型机架的连接；搅拌轴公称直径dV95的A型轴头尺寸由一种增加为两种。本标准由中国石油和化学工业联合会提出。本标准由全国糖玻璃设备标准化技术委员会归门。本标准起草单位：江阴市化工设备厂、常熟市华懋化工设备有限公司、苏州市协力化工设备有限公司、常熟市常塘化工设备厂
本标准主要起草人：徐国平、李龙昌、蔡伟、钱建丰、纪永祥、平建康。本标准所代替标准的历次版本发布情况为：HG5-2771969、HG5-2771979、HG/T2051.11991.HG/T2051.12007。(3)
1范围
糖玻璃搅拌器
锚式搅拌器
HG/T2051.1—2013
本标准规定了塘玻璃搅拌容器用糖玻璃锚式搅拌器的型式、基本参数、主要尺寸、技术要求及包装、运输和贮存。
本标准适用于公称容积50L～5000L设计温度为一20℃200℃，搅拌器公称转速50r/min～80r/min的塘玻璃开式搅拌容器用糖玻璃锚式搅拌器2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB25025糖玻璃设备技术条件
GB/T25027塘玻璃开式揽拌容器
HG/T2052塘玻璃设备传动装置
3型式、基本参数及主要尺寸
3.1塘玻璃锚式搅拌器的型式、基本参数及主要尺寸见图1、表1。3.2搅拌器轴头的四种型式：
A型轴头与HG/T2052中TB机型相配：BI型轴头与HG/T2052中DJ-T机型相配；BⅡ型轴头与HG/T2052中DZ、SZ机型相配；C型轴头与HG/T2052中DZ、SZ机型相配。3.3搅拌器轴头连接型式及尺寸：A型轴头见图2、表2；
BI型轴头见图3、表3；
BⅡ型轴头见图3、表4；
C型轴头见图1、表5。
3.4A型轴头适用于50L～4000L塘玻璃开式搅拌容器。BI型、BⅡ型及C型轴头适用于1000L～5000L玻璃开式搅拌容器。搅拌器锚翼端部线速度超过5m/s时.应优先选用BI型、BⅡ型或C型轴头。
HG/T2051.1—2013

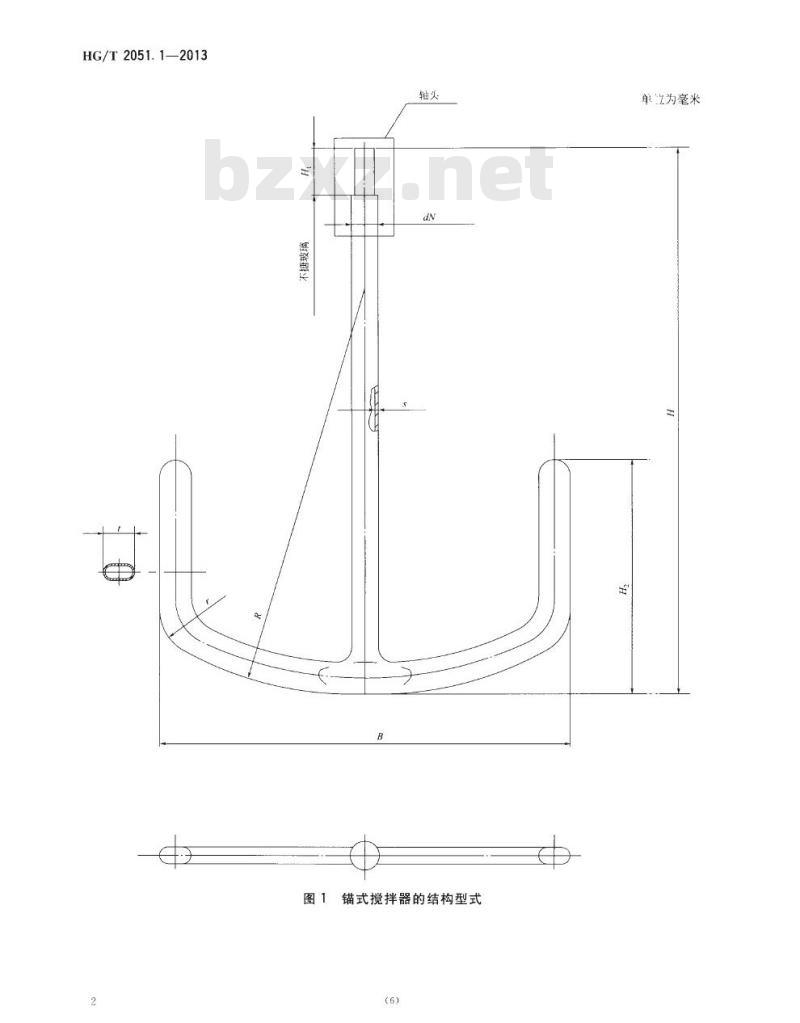

图1锚式搅拌器的结构型式
单注为毫米
容器公称直径
搅拌轴
公称直

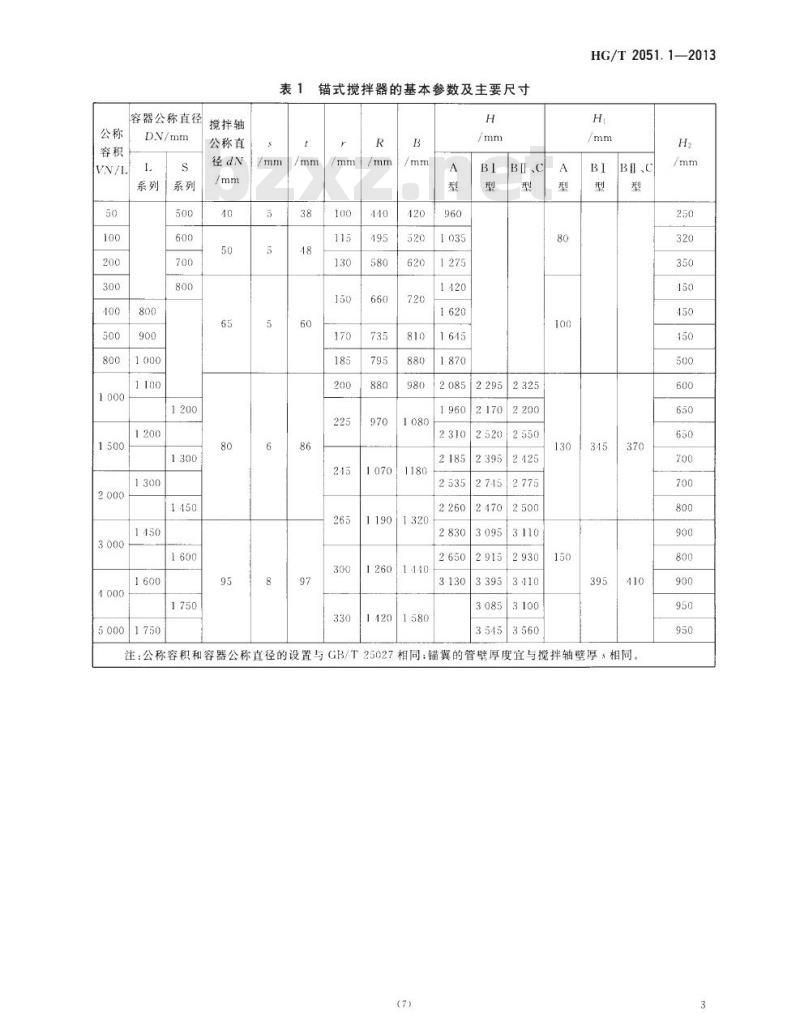

锚式搅拌器的基本参数及主要尺寸H
HG/T2051.1—2013
BI、C
注：公称容积和容器公称直径的设置与GB/T25027相同：锚翼的管壁厚度宜与搅拌轴壁厚：相同，(7)
HG/T2051.1—2013
锥度1:10
（据后）
图2A型轴头结构
单位为毫米
搅拌轴
公称直径www.bzxz.net
M39×3
M76×1
搅拌器A型轴头尺寸
～200
～200
～220
～220
HG/T2051.1—2013
单位为毫米
～110
HG/T2051.1—2013
通气孔
机架底法兰
（据后）
（据后）
（业）
(携后）
图3BI型、BⅡ型轴头结构
不按比例
拜立为毫米
通气孔
机架底法兰
(塘后)
(据后)
图4C型轴头结构
bs(Ng)
(糖后）
不按比例
HG/T2051.1—2013
单位为毫米
不按比例
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
