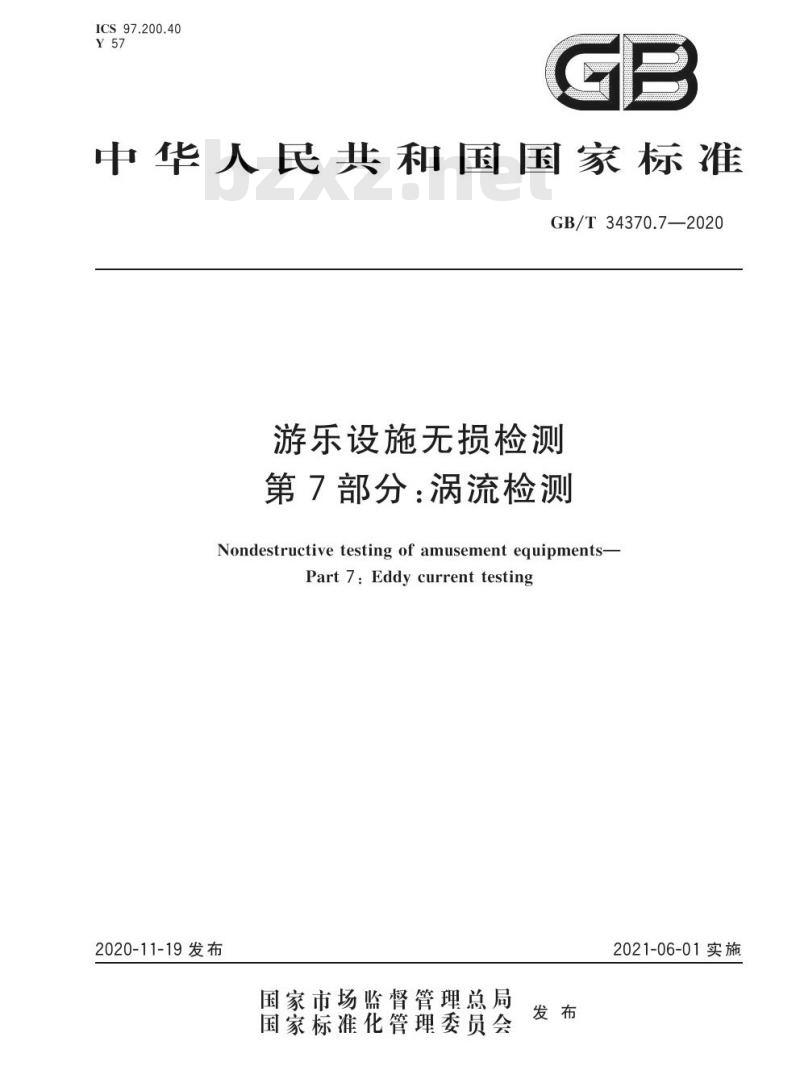

- GB/T 34370.7-2020 游乐设施无损检测第7部分:涡流检测
【GB国家标准】 游乐设施无损检测第7部分:涡流检测
本网站 发布时间:
2023-09-01 16:38:47
- GB/T 34370.7-2020
- 现行
标准号:
GB/T 34370.7-2020
标准名称:
游乐设施无损检测第7部分:涡流检测
标准类别:
国家标准(GB)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
标准简介/下载
点击下载
标准简介:
GB/T 34370.7-2020.Nondestructive testing of amusement equipments-Part 7 : Eddy current testing.

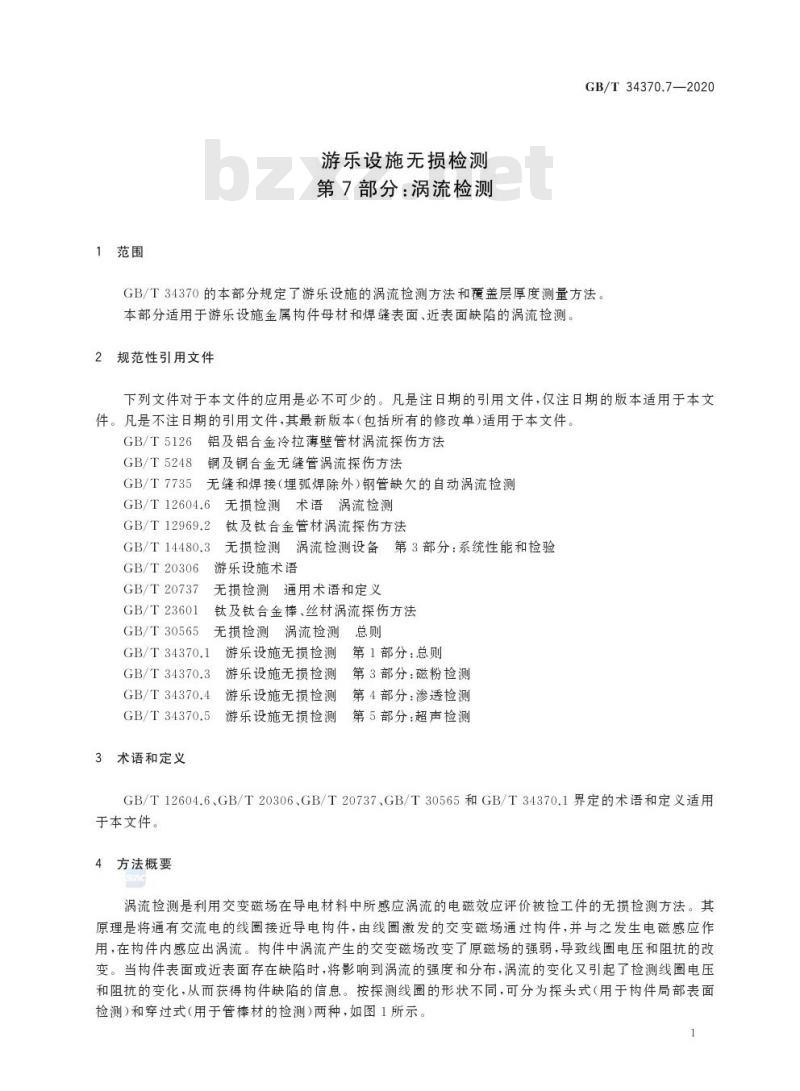

1范围
GB/T 34370的本部分规定了游乐设施的涡流检测方法和覆盖层厚度测量方法。
GB/T 34370.7适用于游乐设施金属构件母材和焊缝表面、近表面缺陷的涡流检测。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 5126铝及铝合金冷拉薄壁管材涡流探伤方法
GB/T 5248铜及铜合金无缝管涡流探伤方法
GB/T 7735无缝和焊接(埋弧焊除外)钢管缺欠的自动涡流检测
GB/T 12604.6无损检测术语涡流检测 .
GB/T 12969.2钛 及钛合金管材涡流探伤方法
GB/T 14480.3无损检测涡流检测设备第3部分:系统性能和检验
GB/T 20306游乐设施术语
GB/T 20737无损检测 通用术语和定义
GB/T 23601钛及钛合金棒 、丝材涡流探伤方法
GB/T 30565无损检测涡流检测 总则
GB/T 34370.1游乐设施无损检测第1部分:总则
GB/T 34370.3游乐设施无损检测 第 3部分:磁粉检测
GB/T 34370.4游乐设 施无损检测第4部分:渗透检测
GB/T 34370.5游乐设 施无损检测第 5部分:超声检测
3术语和定义
GB/T 12604.6、GB/T 20306、GB/T 20737、GB/T 30565和GB/T 34370.1界定的术语和定义适用于本文件。
4方法概要
涡流检测是利用交变磁场在导电材料中所感应涡流的电磁效应评价被检工件的无损检测方法。其原理是将通有交流电的线圈接近导电构件,由线圈激发的交变磁场通过构件,并与之发生电磁感应作用,在构件内感应出涡流。构件中涡流产生的交变磁场改变了原磁场的强弱,导致线圈电压和阻抗的改变。当构件表面或近表面存在缺陷时,将影响到涡流的强度和分布,涡流的变化又引起了检测线圈电压和阻抗的变化,从而获得构件缺陷的信息。按探测线圈的形状不同,可分为探头式(用于构件局部表面检测)和穿过式(用于管棒材的检测)两种,如图1所示。
1范围
GB/T 34370的本部分规定了游乐设施的涡流检测方法和覆盖层厚度测量方法。
GB/T 34370.7适用于游乐设施金属构件母材和焊缝表面、近表面缺陷的涡流检测。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 5126铝及铝合金冷拉薄壁管材涡流探伤方法
GB/T 5248铜及铜合金无缝管涡流探伤方法
GB/T 7735无缝和焊接(埋弧焊除外)钢管缺欠的自动涡流检测
GB/T 12604.6无损检测术语涡流检测 .
GB/T 12969.2钛 及钛合金管材涡流探伤方法
GB/T 14480.3无损检测涡流检测设备第3部分:系统性能和检验
GB/T 20306游乐设施术语
GB/T 20737无损检测 通用术语和定义
GB/T 23601钛及钛合金棒 、丝材涡流探伤方法
GB/T 30565无损检测涡流检测 总则
GB/T 34370.1游乐设施无损检测第1部分:总则
GB/T 34370.3游乐设施无损检测 第 3部分:磁粉检测
GB/T 34370.4游乐设 施无损检测第4部分:渗透检测
GB/T 34370.5游乐设 施无损检测第 5部分:超声检测
3术语和定义
GB/T 12604.6、GB/T 20306、GB/T 20737、GB/T 30565和GB/T 34370.1界定的术语和定义适用于本文件。
4方法概要
涡流检测是利用交变磁场在导电材料中所感应涡流的电磁效应评价被检工件的无损检测方法。其原理是将通有交流电的线圈接近导电构件,由线圈激发的交变磁场通过构件,并与之发生电磁感应作用,在构件内感应出涡流。构件中涡流产生的交变磁场改变了原磁场的强弱,导致线圈电压和阻抗的改变。当构件表面或近表面存在缺陷时,将影响到涡流的强度和分布,涡流的变化又引起了检测线圈电压和阻抗的变化,从而获得构件缺陷的信息。按探测线圈的形状不同,可分为探头式(用于构件局部表面检测)和穿过式(用于管棒材的检测)两种,如图1所示。
