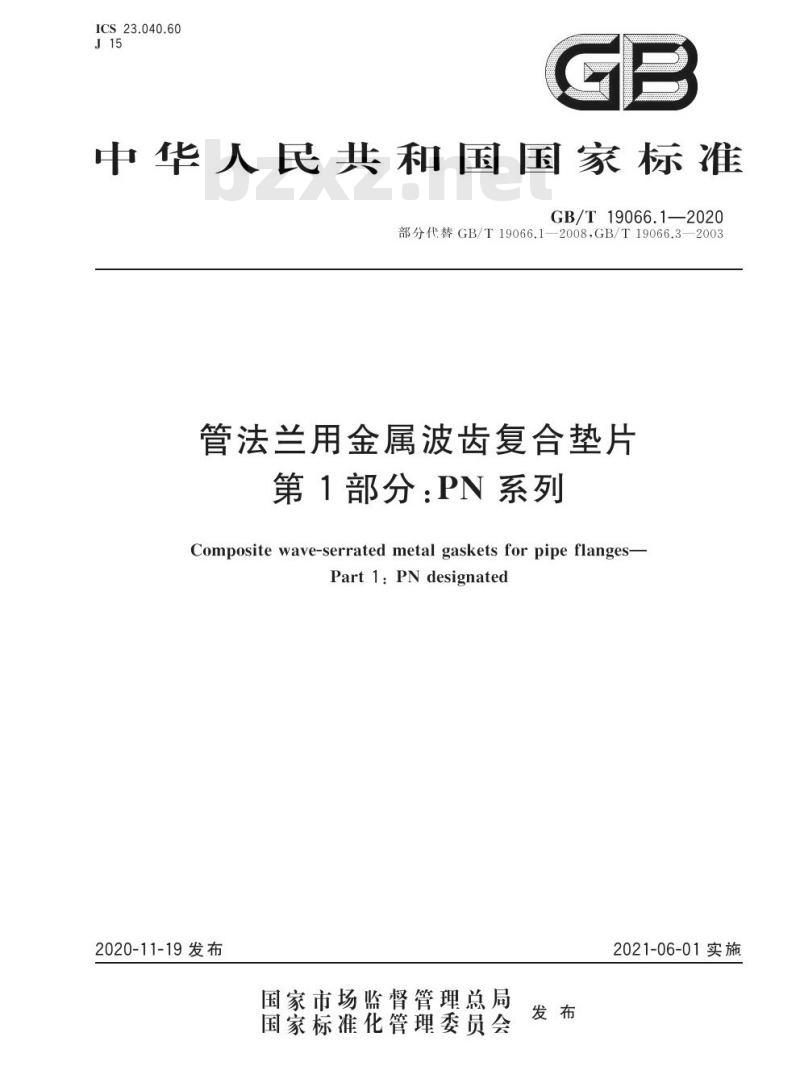

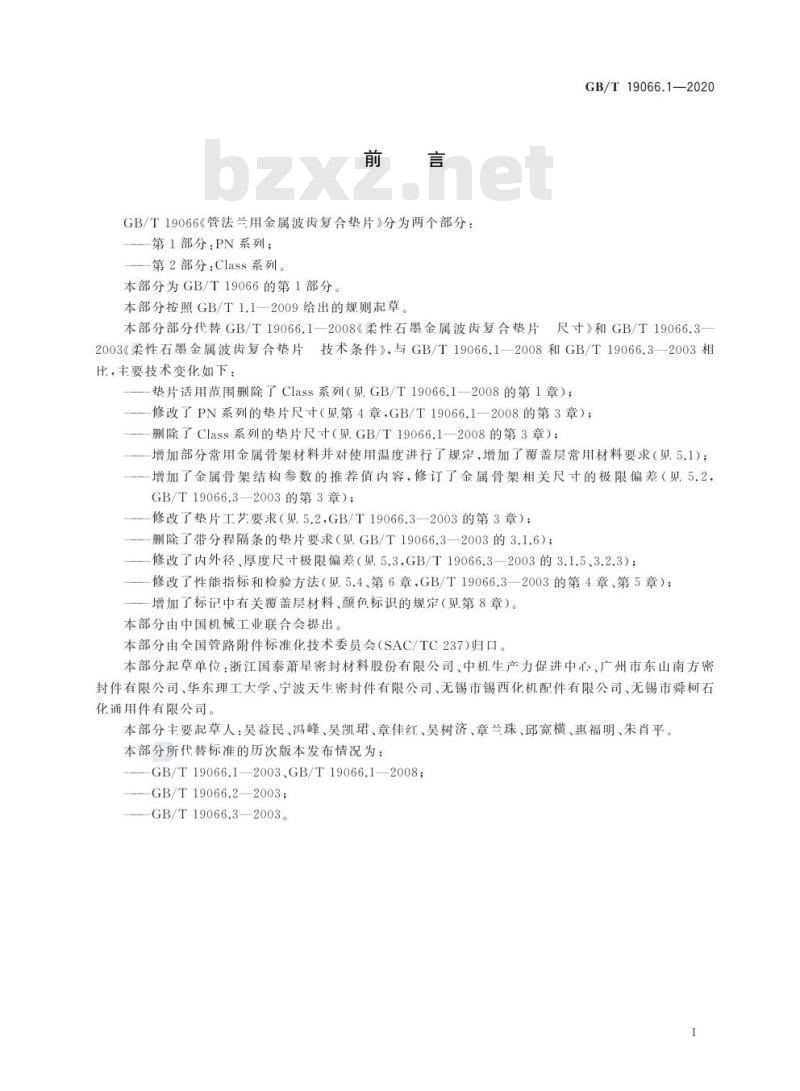

【GB国家标准】 管法兰用金属波齿复合垫片第1部分:PN系列

GB/T 19066.1-2020.Composite wave-serrated metal gaskets for pipe flanges-Part 1: PN designated.

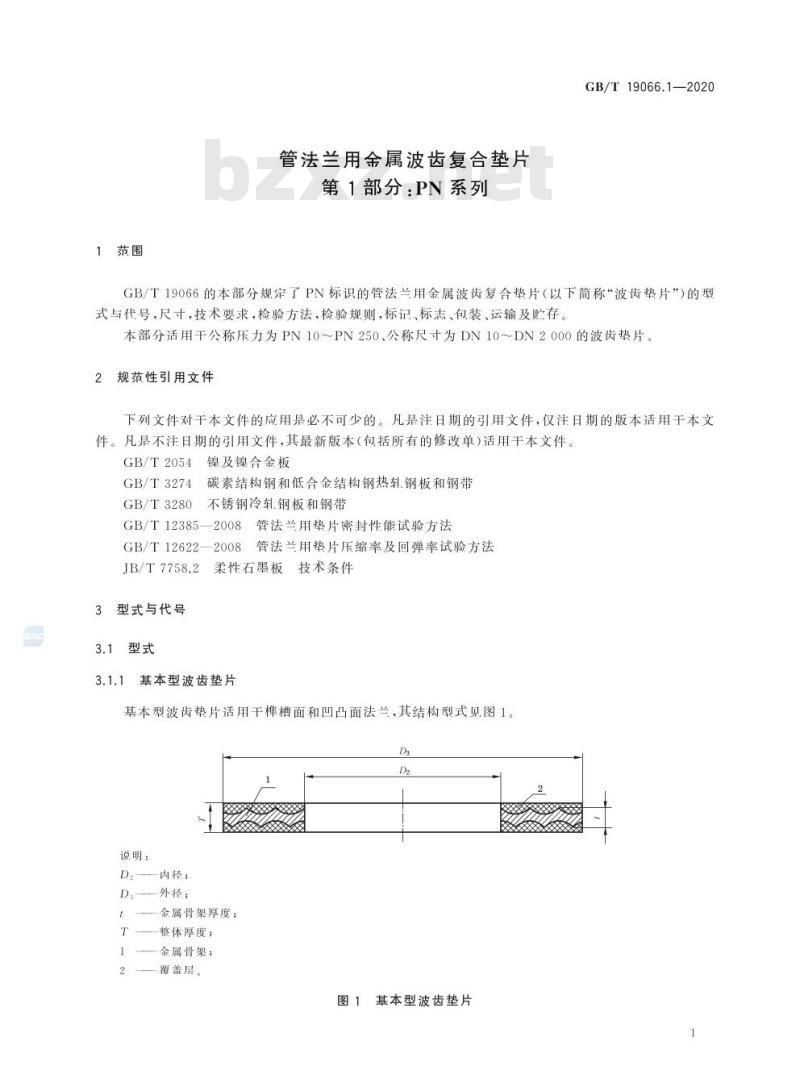

1范围
GB/T 19066的本部分规定了PN标识的管法兰用金属波齿复合垫片(以下简称“波齿垫片”)的型式与代号,尺寸,技术要求,检验方法,检验规则,标记、标志、包装、运输及贮存。
GB/T 19066.1适用于公称压力为PN 10~PN 250、公称尺寸为DN 10~DN 2 000的波齿垫片。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 2054镍及镍合 金板
GB/T 3274碳素结构钢和低合金结构钢热轧钢板和钢带
GB/T 3280不锈钢冷轧钢板和钢带
GB/T 12385-2008管法兰用垫片密封性能试验方法
GB/T 12622-2008管法兰用垫片压缩率及回弹率试验方法
JB/T 7758.2 柔性石墨板技术条件
3型式与代号
3.1 型式
3.1.1 基本型波齿垫片
基本型波齿垫片适用于榫槽面和凹凸面法兰,其结构型式见图1。

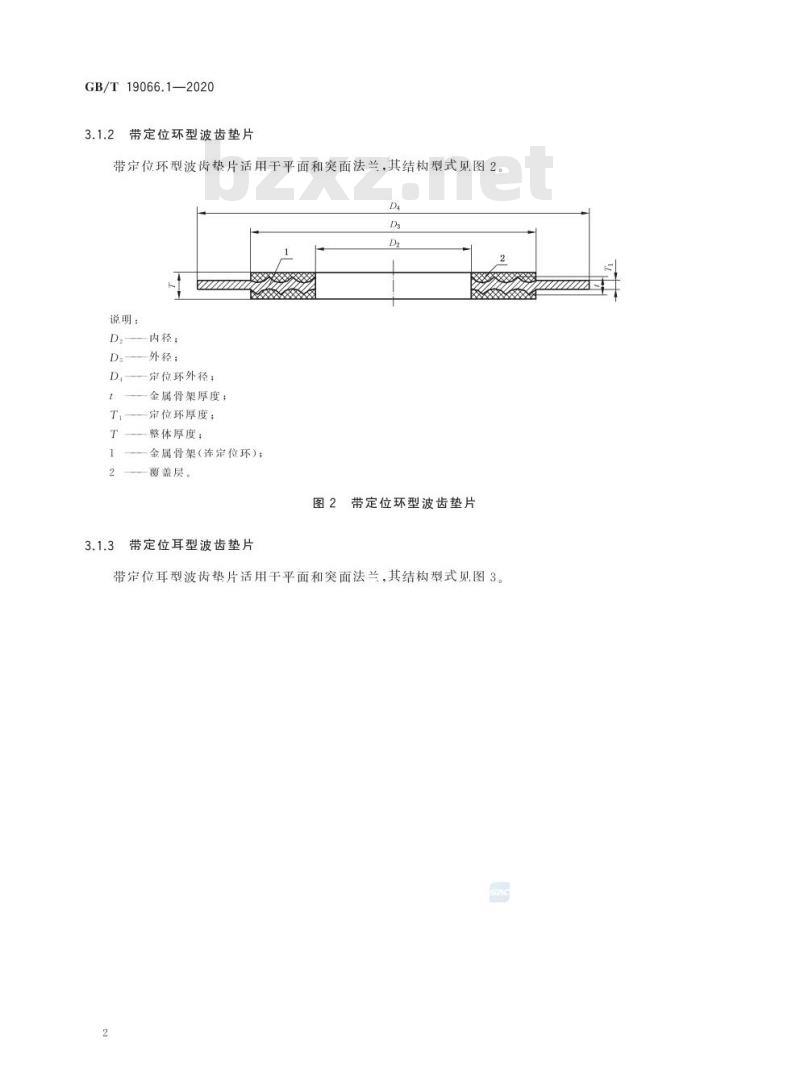

3.1.2 带定位环型波齿垫片
带定位环型波齿垫片适用于平面和突面法兰,其结构型式见图2。
3.1.3 带定位耳型波齿垫片
带定位耳型波齿垫片适用于平面和突面法兰,其结构型式见图3。
3.1.4 波齿垫片金属骨架
波齿垫片金属骨架结构及尺寸要求见图4。5.2 工艺要求
5.2.1
公称尺寸小于或等于DN300的波齿垫片金属骨架不准许拼接,公称尺寸大于DN300的波齿垫片金属骨架允许拼接,但应符合以下规定:
a)焊缝为2条时,按垫片内径周长测量的焊缝间距不得小于150mm;当必须超过2条焊缝时,焊缝间距至少为610 mm;
b)金属骨架拼接接头应采用全焊透焊缝,对接焊缝应打磨与母材齐平,焊缝处不应出现夹渣、气孔、咬边等影响焊接接头质量的缺陷;
c)焊接部位的波齿应在焊接后与波齿垫片的其他部分一起加工;
d)如用户要求做焊缝的无损检测,应约定检测的标准及合格级别。
