- GB/T 39686-2020 陶瓷厚涂层的弹性模量与强度试验方法
【GB国家标准】 陶瓷厚涂层的弹性模量与强度试验方法
本网站 发布时间:
2023-07-20 17:14:08
- GB/T 39686-2020
- 现行
标准号:
GB/T 39686-2020
标准名称:
陶瓷厚涂层的弹性模量与强度试验方法
标准类别:
国家标准(GB)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
标准简介/下载
点击下载
标准简介:
GB/T 39686-2020.Test method for determining elastic modulus and strength of thickceramic coatings.

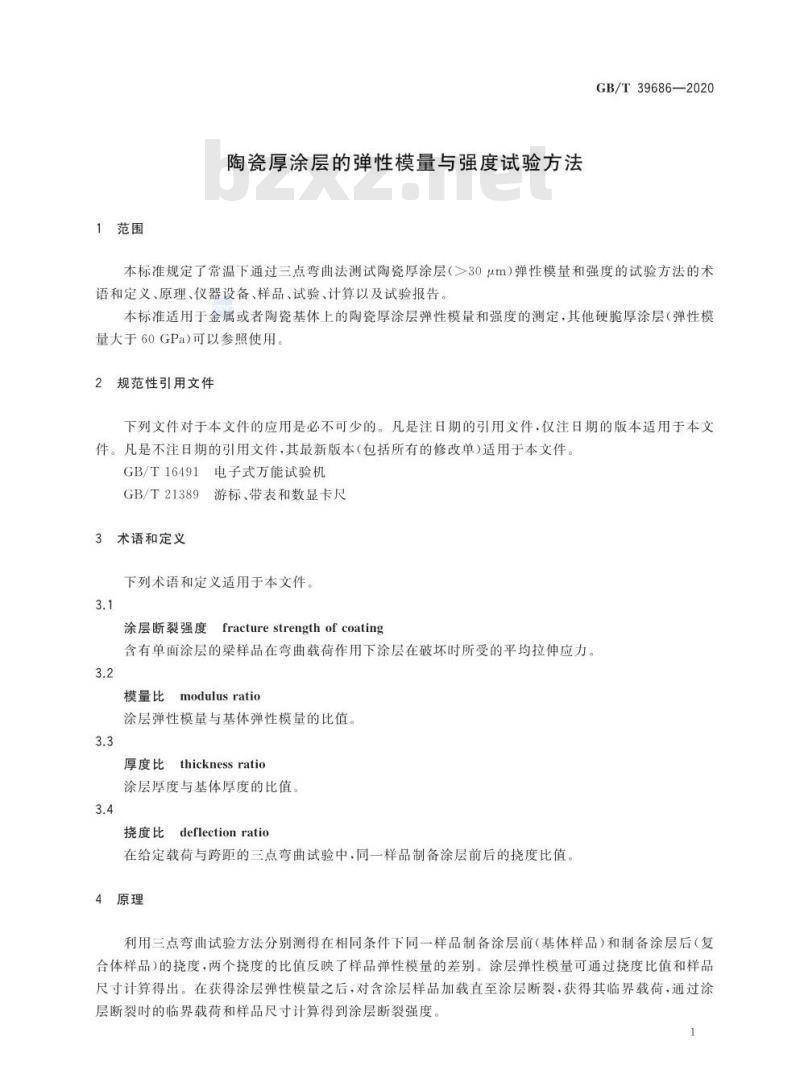

1范围
GB/T 39686规定了常温下通过三点弯曲法测试陶瓷厚涂层(>30μm)弹性模量和强度的试验方法的术语和定义、原理、仪器设备样品、试验、计算以及试验报告。
GB/T 39686适用于金属或者陶瓷基体上的陶瓷厚涂层弹性模量和强度的测定,其他硬脆厚涂层(弹性模量大于60GPa)可以参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 16491电子式万能试验机
GB/T 21389游标、 带表和数显卡尺
3术语和定义
下列术语和定义适用于本文件。
3.1
涂层断裂强度 fracture strength of coating
含有单面涂层的梁样品在弯曲载荷作用下涂层在破坏时所受的平均拉伸应力。
3.2
模量比 modulus ratio
涂层弹性模量与基体弹性模量的比值。
3.3
厚度比 thickness ratio
涂层厚度与基体厚度的比值。
3.4
挠度比 deflection ratio
在给定载荷与跨距的三点弯曲试验中,同一样品制备涂层前后的挠度比值。
4原理
利用三点弯曲试验方法分别测得在相同条件下同一样品制备涂层前(基体样品)和制备涂层后(复合体样品)的挠度.两个挠度的比值反映了样品弹性模量的差别。涂层弹性模量可通过挠度比值和样品尺寸计算得出。在获得涂层弹性模量之后,对含涂层样品加载直至涂层断裂,获得其临界载荷,通过涂层断裂时的临界载荷和样品尺寸计算得到涂层断裂强度。
1范围
GB/T 39686规定了常温下通过三点弯曲法测试陶瓷厚涂层(>30μm)弹性模量和强度的试验方法的术语和定义、原理、仪器设备样品、试验、计算以及试验报告。
GB/T 39686适用于金属或者陶瓷基体上的陶瓷厚涂层弹性模量和强度的测定,其他硬脆厚涂层(弹性模量大于60GPa)可以参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 16491电子式万能试验机
GB/T 21389游标、 带表和数显卡尺
3术语和定义
下列术语和定义适用于本文件。
3.1
涂层断裂强度 fracture strength of coating
含有单面涂层的梁样品在弯曲载荷作用下涂层在破坏时所受的平均拉伸应力。
3.2
模量比 modulus ratio
涂层弹性模量与基体弹性模量的比值。
3.3
厚度比 thickness ratio
涂层厚度与基体厚度的比值。
3.4
挠度比 deflection ratio
在给定载荷与跨距的三点弯曲试验中,同一样品制备涂层前后的挠度比值。
4原理
利用三点弯曲试验方法分别测得在相同条件下同一样品制备涂层前(基体样品)和制备涂层后(复合体样品)的挠度.两个挠度的比值反映了样品弹性模量的差别。涂层弹性模量可通过挠度比值和样品尺寸计算得出。在获得涂层弹性模量之后,对含涂层样品加载直至涂层断裂,获得其临界载荷,通过涂层断裂时的临界载荷和样品尺寸计算得到涂层断裂强度。
