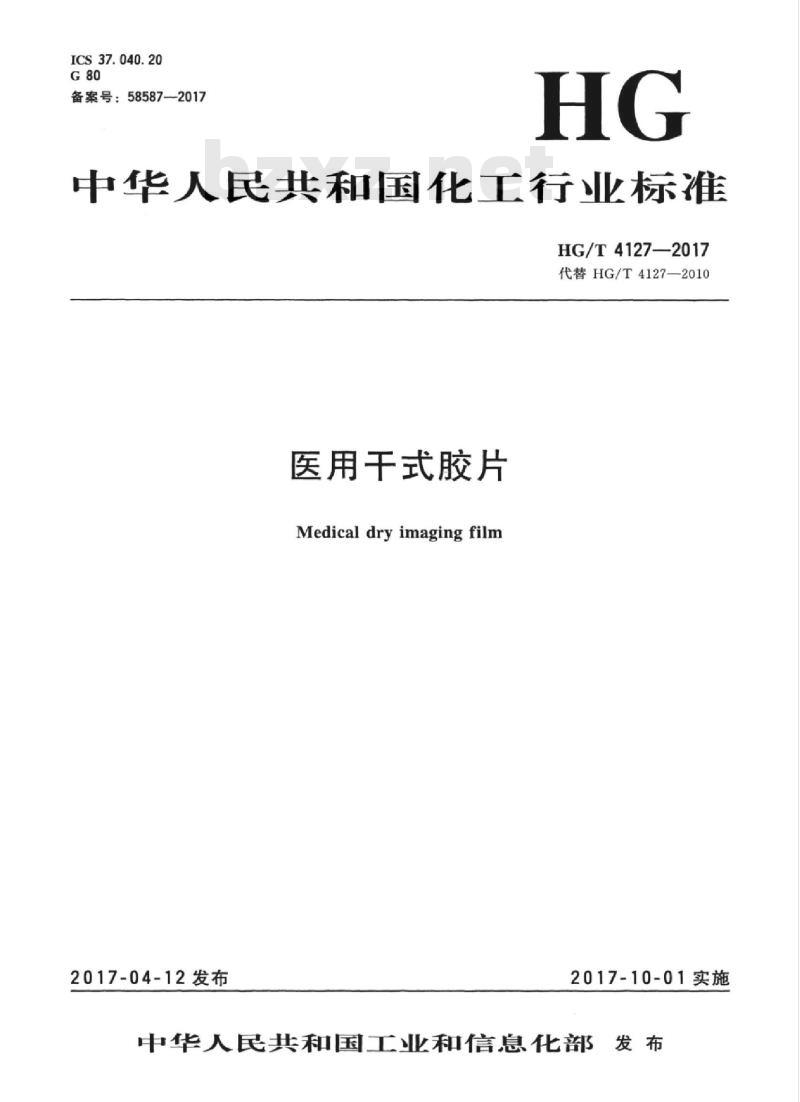

【HG化工标准】 代替 HG/T 4127-2010 医用干式胶片

HG/T 4127-2017.Medical dry imaging film.
1范围
HG/T 4127规定了医用干式胶片的要求、试验方法、检验规则以及标志、包装、运输和贮存。
HG/T 4127适用于经过计算机处理后以数字方式存储的医疗影像热敏打印输出使用的胶片。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 11500摄影透射密度测量的几何条件
GB/T 11501摄影密度测量的光谱条件
3要求
3.1胶片性能指标。
胶片性能指标见表1
3要求
3.1
胶片性能指标。
胶片性能指标见表1
3.3.3在距直角边顶点10mm处圆角的圆弧与直角边的间距不得大于0.5mm。
3.3.4圆角的圆弧应在图1所示阴影范围内。胶片角平分线距圆角弧交点到直角顶点的距离不得小
于2mm,不得大于5.5mm。
3.3.5圆角的圆弧与两直角边的切点到直角顶点的距离不得小于2.8mm,不得大于15mm。
3.3.6圆角切边应圆滑，不得有毛刺和棱角。
3.3.7胶片应有豁口，用来识别胶片成像面。豁口为半圆形，深度为2.0mm土0.5mm。豁口位置为:手持一张散页胶片，当成像面朝向观察者，胶片的长边处在垂直位置时，豁口应位于短边的右上角。
4试验方法
4.1试验条件
温度15℃~25℃，相对湿度30%~65%。
4.2 取样
应从未开封的包装盒内任取一张胶片，作为样片。
4.3样片加工
密度应为国家标准视觉漫透射密度，密度测量的几何条件应符合GB/T 11500 的规定，密度测量
的光谱条件应符合GB/T 11501 的规定。通过热敏打印机内置程序控制热敏头输出热量最大值W=300X10 -6J，将热敏头输出热量等量均分20级，每级增加15X10~6J，程序控制热敏头打印灰阶，用密度计M状态下测量各级灰阶的密度。以密度D为纵坐标、以热敏头输出热量EX10 6为横坐标绘制特性曲线，见图2。
