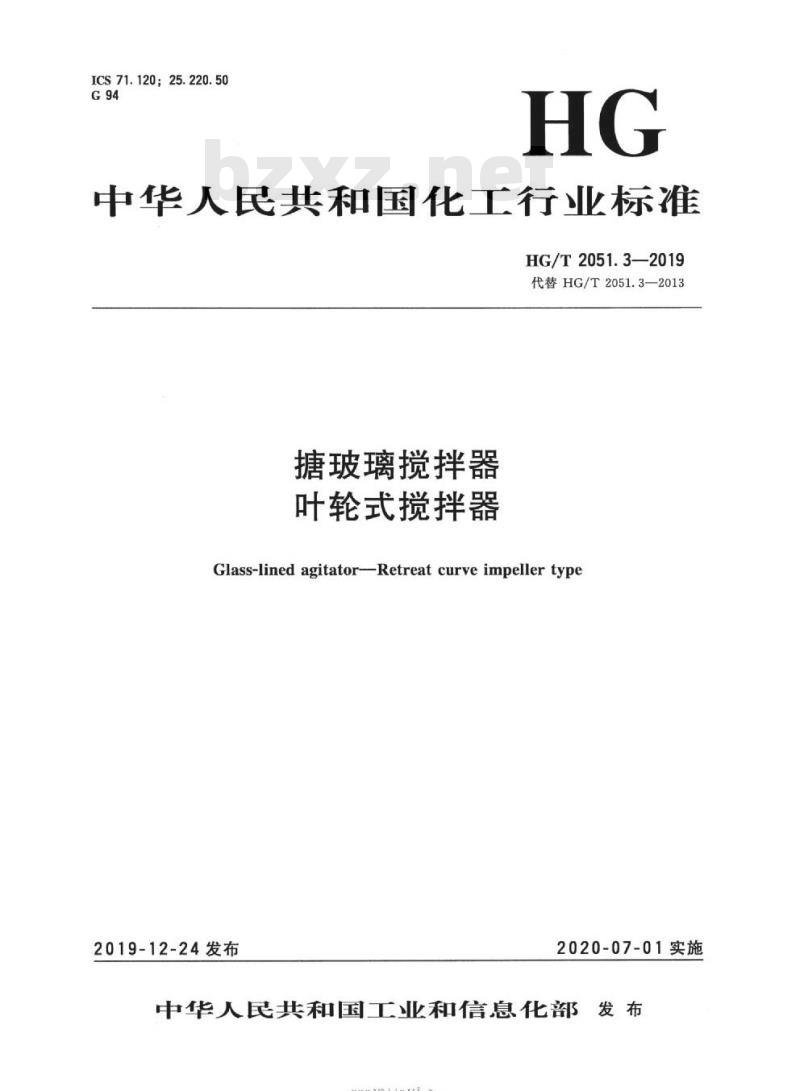

【HG化工标准】 代替 HG/T 2051.3-2013 搪玻璃搅拌器叶轮式搅拌器

HG/T 2051. 3-2019.Glass-lined agitator-Retreat curve impeller type.

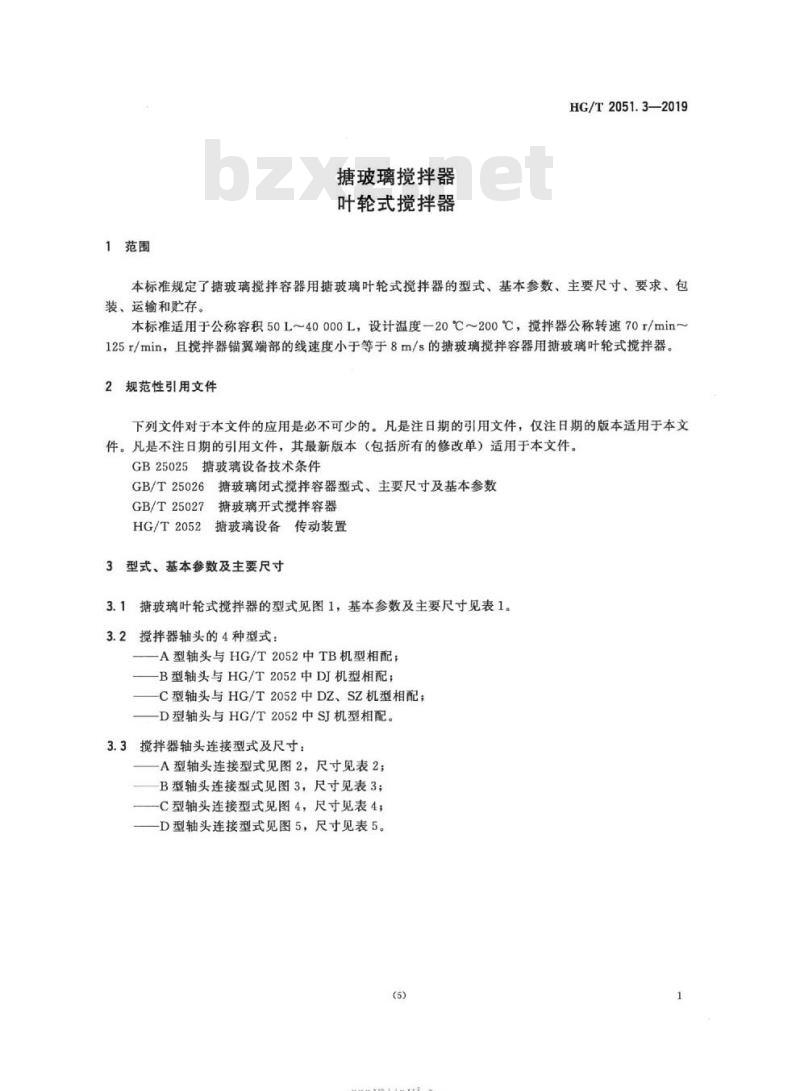

1范围
HG/T 2051. 3规定了搪玻璃搅拌容器用搪玻璃叶轮式搅拌器的型式、基本参数、主要尺寸、要求、包装、运输和贮存。
HG/T 2051. 3适用于公称容积50L~40000L，设计温度一20℃~200℃，搅拌器公称转速70r/ min~125r/min，且搅拌器锚翼端部的线速度小于等于8m/s的搪玻璃搅拌容器用搪玻璃叶轮式搅拌器。
2规范性引用文 件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB 25025搪玻璃设备技术条件
GB/T 25026搪玻璃闭式搅拌容器型式、主要尺寸及基本参数
GB/T 25027搪玻璃开式搅拌容器
HG/T 2052搪玻璃设备传动装 置
3型式、基本参数及主要尺寸
3.1搪玻璃叶轮式搅拌器的型式见图1，基本参数及主要尺寸见表1.
3.2搅拌器轴头的 4种型式:
一A型轴头与HG/T 2052中TB机型相配;
一B型轴头与HG/T2052中DJ机型相配;
一C型轴头与HG/T2052中DZ、SZ机型相配;
一D型轴头与HG/T2052中SJ机型相配。
3.3搅拌器轴头连接型式及尺寸:
一A型轴头连接型式见图2，尺寸见表2;
一B型轴头连接型式见图3，尺寸见表3;
一C型轴头连接型式见图4，尺寸见表4;
一D型轴头连接型式见图5，尺寸见表5。
