【HG化工标准】 医用胶片打印机

HG/T 5306-2018.Medical film printer.

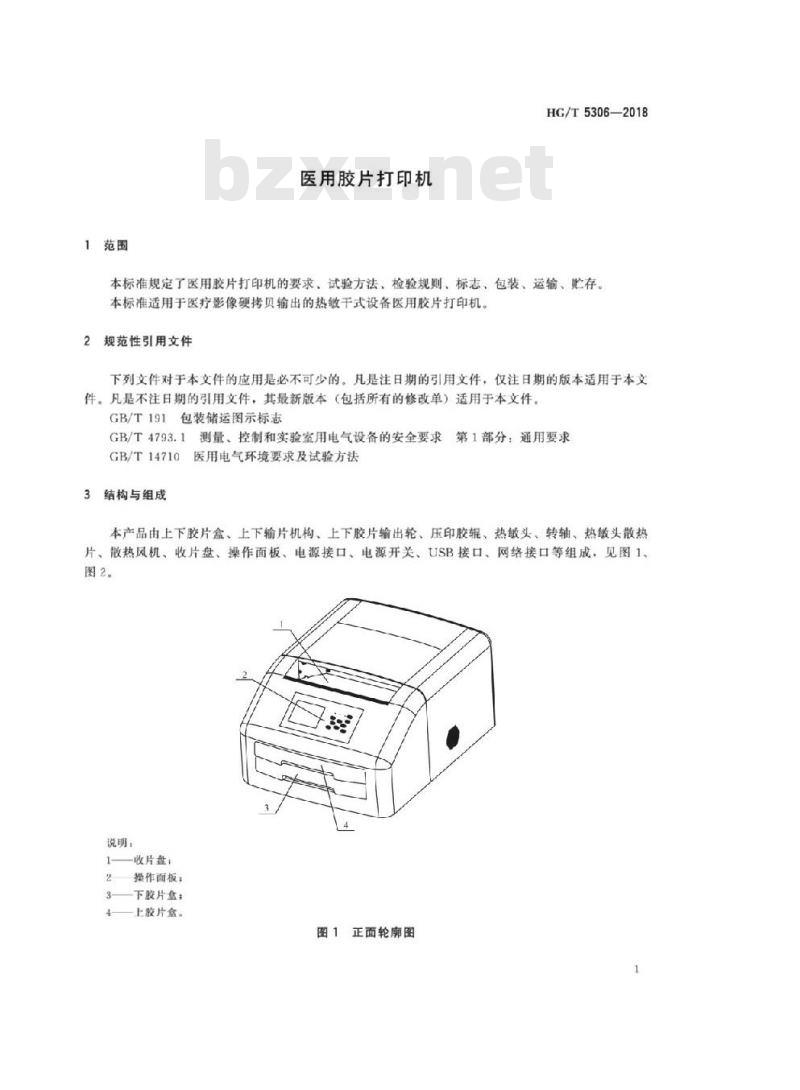

1范围
HG/T 5306规定了医用胶片打印机的要求、试验方法、检验规则、标志、包装、运输、贮存。
HG/T 5306适用于医疗影像硬拷贝输出的热敏干式设备医用胶片打印机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 191包装储运图示标志
GB/T 4793. 1测量、 控制和实验室用电气设备的安全要求第1部分:通用要求
GB/T 14710医用电气环境要求及试验方法
3结构与组成

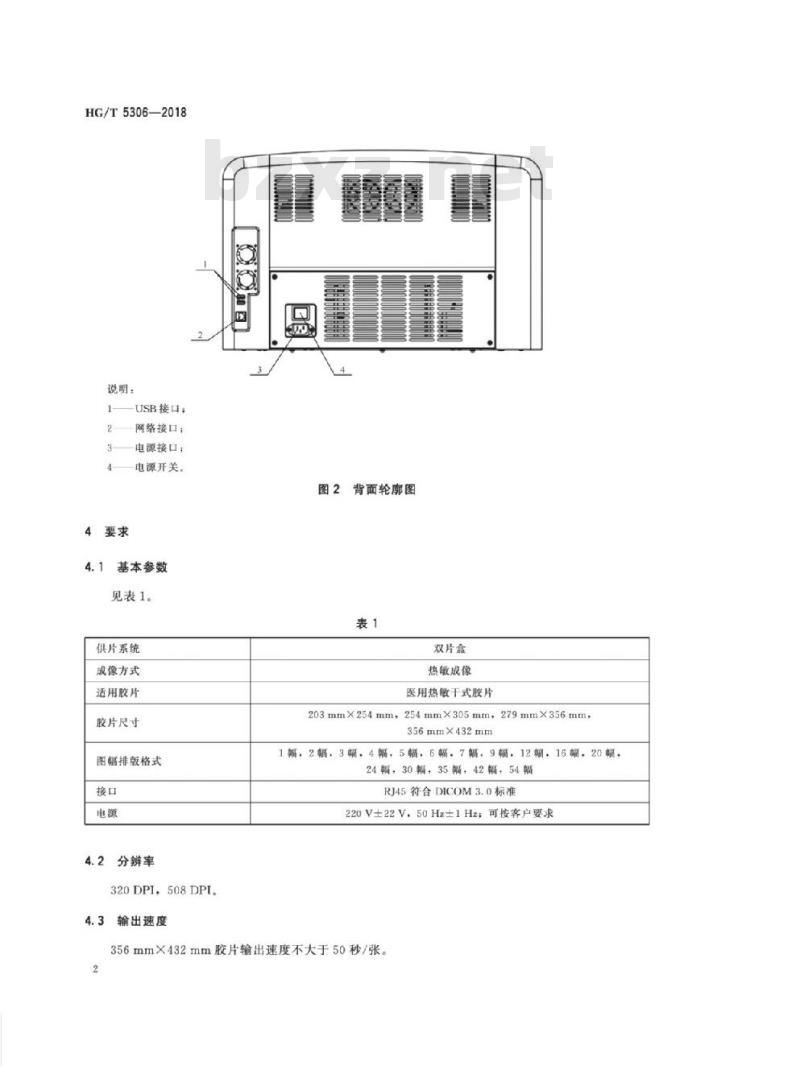

本产品由上下胶片盒、上下输片机构、上下胶片输出轮、压印胶辊、热敏头、转轴、热敏头散热片、散热风机、收片盘、操作面板、电源接口、电源开关、USB接口、网络接口等组成，见图1、图2。
5.3.2输出速度
用秒表检测356mmX432mm的胶片自第--张进入收片盘至第二张胶片进人收片盘的时间。
5.3.3漫透射密 度
将SMPTE测试图输出到356mmX432mm的胶片上。用密度计检测最大密度检测区和最小密度检测区的密度，见图3。
5.3.4 纵向、横向输出图幅排版格式
用符合DICOM3.0标准的医用图像工作站向打印机传输各种图幅排版格式的图像。
5.3.5 供片盒容量
把100张相应规格的医用干式胶片放入胶片盒，能够正常工作。
5.3.6收片盘容量
在收片盘内堆放49张胶片后，仍能够正常向收片盘输出胶片。
5.3.7输入功率
在220 V电压正常工作情况时，用电流表检测供电电流I值，输人功率为220 VXI.
5.4安全
安全性能符合GB/T 4793.1的要求。
5.5环境
环境符合GB/T 14710的要求。
