- GB/T 4260-2004 带整体导柱的直柄平底锪钻
【GB国家标准】 带整体导柱的直柄平底锪钻
本网站 发布时间:
2023-06-30 13:54:47
- GB/T 4260-2004
- 现行
标准号:
GB/T 4260-2004
标准名称:
带整体导柱的直柄平底锪钻
标准类别:
国家标准(GB)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
标准简介/下载
点击下载
标准简介:
GB/T 4260-2004.Counterbores with parallel shanks and solid pilots.
1范围
GB/T 4260规定了带整体导柱的直柄平底锪钻的尺寸和公差.
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB/T 4262平底锪钻技术条件
3尺寸
3.1尺寸和公差

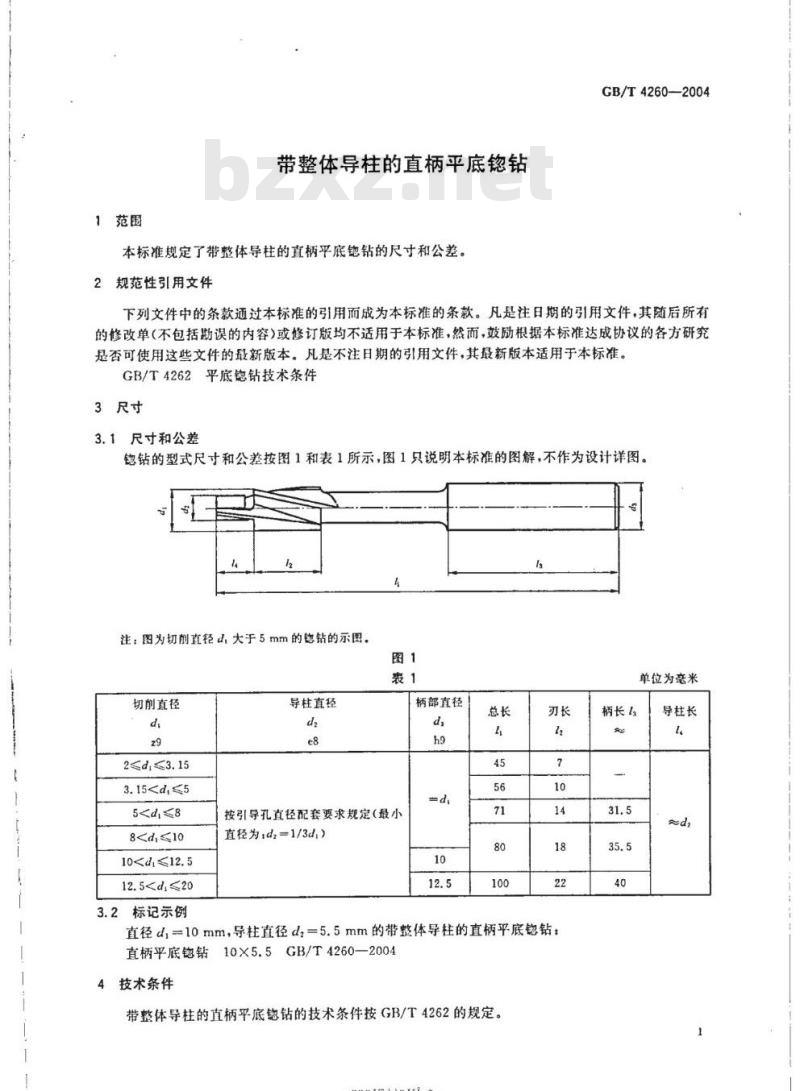

锪钻的型式尺寸和公差按图1和表1所示,图1只说明本标准的图解,不作为设计详图。
注:图为切削直径D1大于5 mm的锪钻的示图。
3.2 标记示例
直径d1=10 mm,导柱直径d2=5.5 mm的带整体导柱的直柄平底锪钻:
直柄平底锪钻10X5.5 GB/T 4260- 2004
4技术条件
带整体导柱的直柄平底锪钻的技术条件按GB/T 4262的规定。
1范围
GB/T 4260规定了带整体导柱的直柄平底锪钻的尺寸和公差.
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB/T 4262平底锪钻技术条件
3尺寸
3.1尺寸和公差
锪钻的型式尺寸和公差按图1和表1所示,图1只说明本标准的图解,不作为设计详图。
注:图为切削直径D1大于5 mm的锪钻的示图。
3.2 标记示例
直径d1=10 mm,导柱直径d2=5.5 mm的带整体导柱的直柄平底锪钻:
直柄平底锪钻10X5.5 GB/T 4260- 2004
4技术条件
带整体导柱的直柄平底锪钻的技术条件按GB/T 4262的规定。
