【国家标准(GB)】 可程控测量设备的标准数字接口

GB/T15946—1995

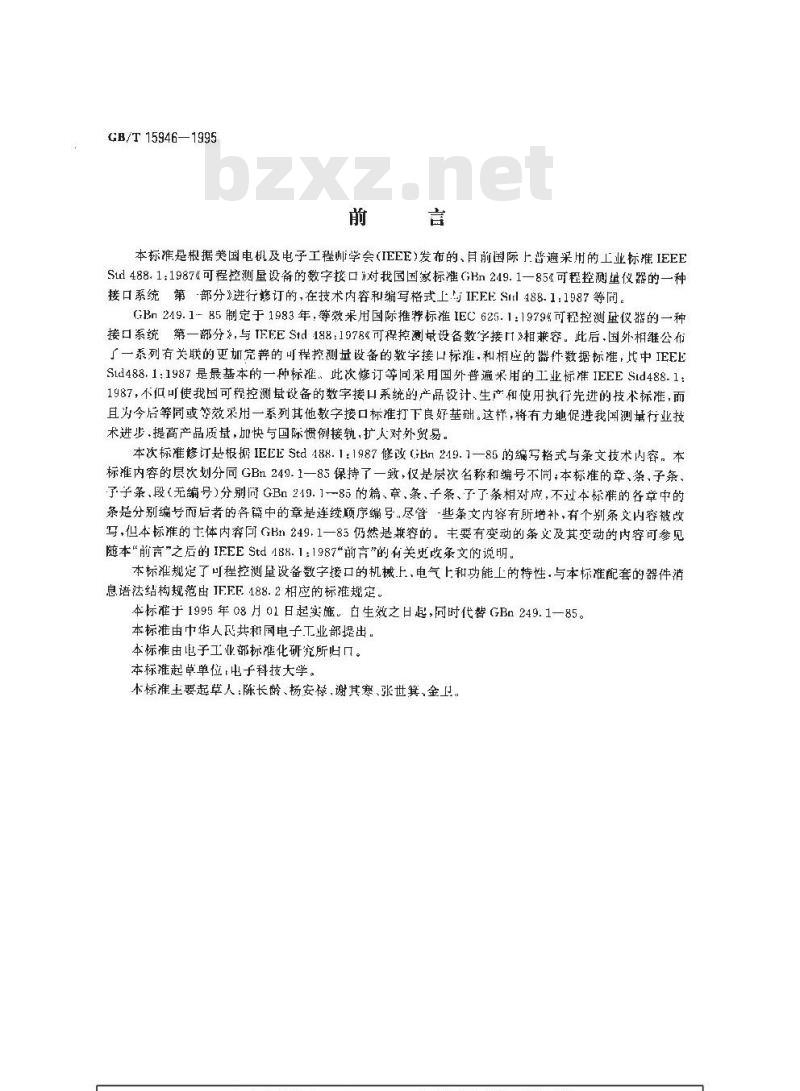

本标准是根据美国电机及电子工程州学会（IEEE)发布的、月前国际上普遍采用的工业标推IEEEStd488.1：1987&可程控测量设备的数字接口\对我国国家标准GHn249.1一85α可程控测量仪器的一种接口系统第部分》进行修订的，在技术内容和编写格式上与IEEESitl488.1:1987等同。GBn249.1-85制定于1983年，等效采用国际推荐标准IEC625.1:1979%可程控测至仪器的一种接口系统第一部分\，与TFEEStd188：1978&可程挖测其设备数字接T》相兼容。此后，国外相继公布了一系列有关联的更加完善的可程控测量设备的数字接口标准，和相应的器件数据标催，其中IEEEStd488.1:1987是最基本的一种标雅：此次修订等同采用国外普遍采用的工业标准IEEESid488.1：1987，不但可使我国可程控测量设备的数字接口系统的产品设计、生产和使用执行先进的技术标准，而且为今后等同或等效采用一系列其他数字接口标准打下良好基础。这样，将有力地促进我国测量行业技术进步.提高产品质量，加快与国际惯例接轨，扩人对外贸易。本次标准修订起根IEEEStd488.1:1987修改GBn249.7—85的编写格式与条文技术内容。本标准内容的层次划分同GBn249.1一83保持了一致，仅是层次名称和编号不尚：本标准的章、条、子条、子子条、段（无编号）分别同GBn219.1一85的篇、章、条、子条、了了条相对应,不过本标准的各章中的条是分别编号而后者的各篇中的章是连续顾序编号。尽管-些条文内容有所增补，有个别条文内容被改马，但本标准的士体内容同GBn249,1一85仍然是兼容的。主要有变动的条义及其变动的内容可参见随本“前言\之后的IEEEStd488.1：1987\前言\的有关史改条文的说明。本标准规定了可程控测量设备数字接口的机械上，电气上和功能上的特性.与本标准配套的器件消息语法结构规范由IFFE188.2相应的标准规定。本标准于1995年08月01日起实施。白生效之日起，同时代替GBn249.1—85。本标准由中华人民共和国电子工业部提出。本标准由电子工业部标准化研究所归口。本标推起草单位;电子科技大学。本标准主要起草人：陈长龄、杨安禄，谢其寒、张世箕，金卫。GB/T15946—1995

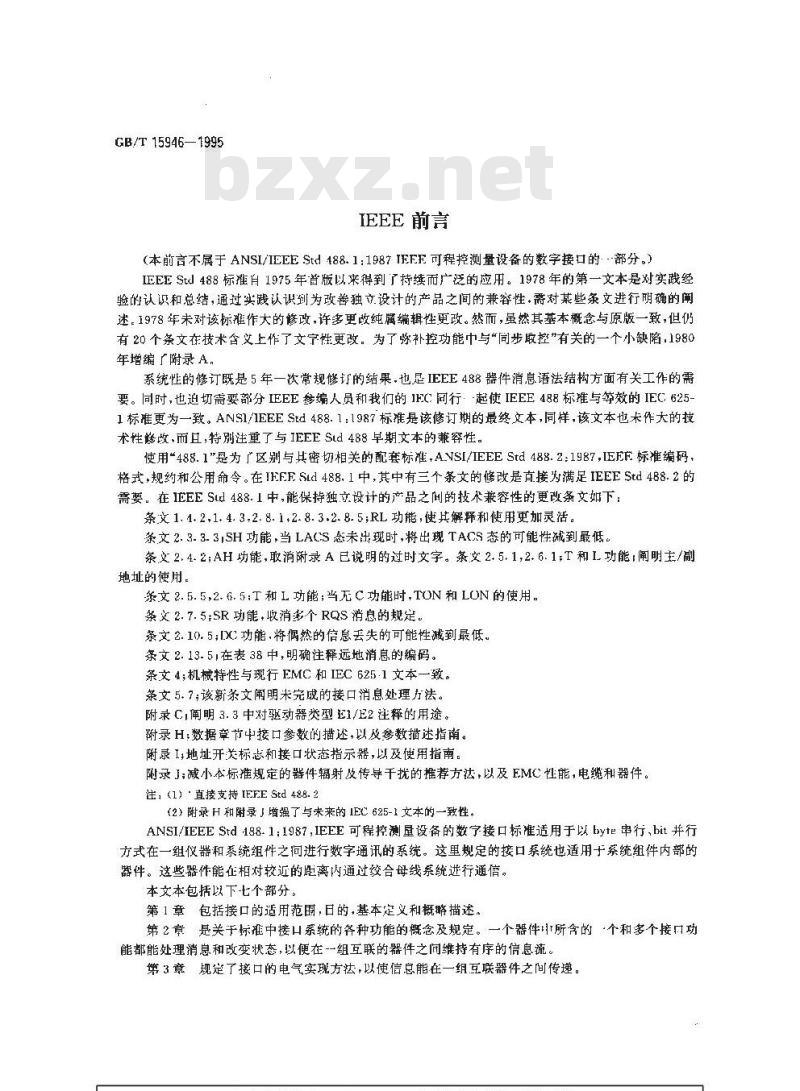

IEEE前言
（本前言不属于ANSI/IEEEStd488.1：1987TEFE可程挖测量设备的数字接口的··部分。）IEEEStl488标准自1975年曾版以来得到厂持续而广泛的应用。1978年的第一文本是对实践经验的认识和总结，通过实践认识到为改善独立设计的产品之间的兼容性·需对某些条文进行明确的闻述。1978年未对该标准作大的修改，许多更改纯编辑性更改。然而，虽然其基本概念与原版一致，但仍有20个条文在技术含义上作了文性更改。为了弥补控功能中与“同步取控”有关的一个小缺陷.1980年增编「附录A，
系统性的修订既是 5 年一次常规修订的结果,也足IEEE 488 器件消息语法结构方面有关工作的需要。同时，也迫切需要部分IEEE参编人员和我们的IEC同行：起使IEEE488标推与等效的IEC625-1标准更为一致。ANS1/1EEEStd488.1：1987标准是该修订期的最终文本，同样，该文本也术作大的技术性修改，而且，特别注重了与IEEE Std 488早期文本的兼容性。使用\488.1\是为广区别与其密切相关的配套标准，A.VSI/IEEEStd488.2：1987IEEF标准编码，格式,规约和公用命令。在IFFF SLd 488.1中,其中有三个条文的修改是直接为满足IEEE Std 488.2的需要。在IEEEStdl 488.1中,能保持独立设计的产品之间的技术兼容性的更改条文如下：条文1.1.2,1.4.3.2.8.1,2.8.3.2.8.5;RL功能，使其解释和使用更加灵活。条文2.3.3.3,SH功能，当LACS念未出现时，将出现TACS态的可能性减到最低。条文2.4.2;AH功能，取消附录A已说明的过时文字。条文2.5.1,2.6.1;T和L功能：阐明主/地址的使用，
条文 2.5.5,2.6.5:T和 L功能;当无 C功能时,TON 和 LON的使用。条文2.7.5;SR功能，收消多个RQS消息的规定。条文2.10.5;[XC功能将偶然的信息去失的可能性减到最低。条文2.13.5在表3名中，明确注释远地消息的编码。条文4机械特性与现行EMC和IEC625-1文本一致。条文5.7；该新条文阐明未完成的接口消息处理方法。附录 C,阐明 3. 3 中对驱动器类型E1/E2 注释的用途。附录H;数据章节中接口参数的描述，以及参数描述指南。附录I,地址开关标志和接口状态指示器，以及使用指南。附录J；减小本标推规定的器件辐射及传导千扰的推荐方法，以及EMC性能，电缆利器件。注，（1）直接支持IEFE Std 488.2(2）附录 H 和附录 J 增强了与未来的 1EC 625-1 文本的一致性。ANSI/IEEE Std 188.1:1987,IEEE 可程控测量设备的数字接口标准适用于以 byte:串行,hit 并行方式在一组仪器和系统组件之间进行数字通讯的系统。这里规定的接口系统也适用于察统组件内部的器件。这些器件能在相对较近的距离内通过绞合母线系统进行通信。本文本包括以下七个部分，
第1章包括接口的适用范围：日的，基本定义和概略描述，第2章是关于标准中接口系统的各种功能的概念及规定。一个器件甲所含的个和多个接口功能都能处理消息和改变状态，以便在一组互联的器件之间维持有序的信息流。第3章规定了接口的电气实现方法，以使信息能在一组互联器件之间传递。..comGB/T15946—1995

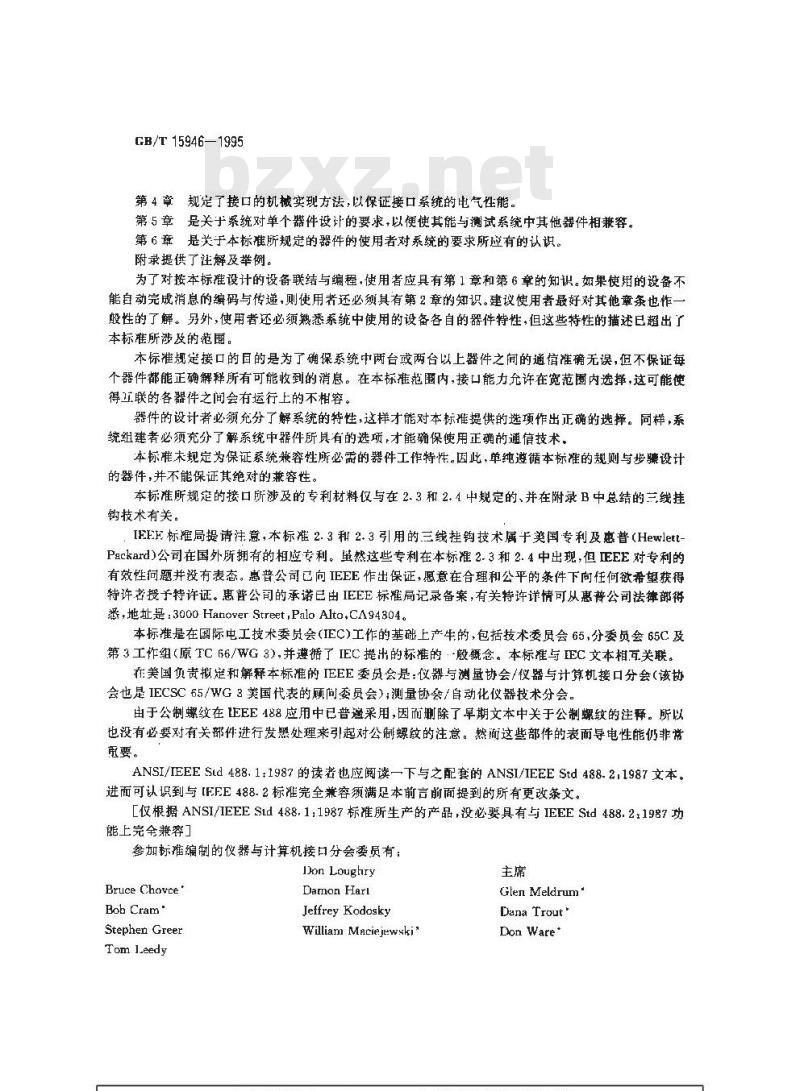

第4章规定了接口的机械实现方法，以保证接口系统的电气性能。第5章是关于察统对单个器件设计的要求，以便使其能与测试系统中其他器件相兼容，第6章是关于本标准所规定的器件的使用者对系统的要求所应有的认识。附录提供了解及举例。
为了对按本标准设计的设备联结与编程，使用者应具有第1章和第6章的知识。如果使的设备不能自动完成消息的编码与传递，则使用者还必须具有第2章的知识。建议使用者最好对其他章条也作一般性的了解。另外，使用者还必须熟悉系统中使用的设备各自的器件特性，但这些特性的描述已超出了本标准所涉及的范围。
本标准规定接口的日的是为了确保系统中两台或两台以上器件之间的通信准确无误，但不保证每个器件都能正确解释所有可能收到的消息。在本标准范函内，接口能力允许在宽范国内选择，这可能使得五联的各器件之间会有运行上的不相容。器件的设计者必须充分了解系统的特性，这样才能对本标准提供的选项作出正确的选择。同样，系统组建者必须充分了解系统中器件所具有的选项，才能确保使用正确的通信技术。本标准末规定为保证系统兼容性所必需的器件工作特性。因此，单纯遵循本标准的规则与步骤设计的器件，并不能保证其绝对的兼容性。本标准所规定的接口所涉及的专利材料仅与在2.3和2.4中规定的、并在附录B中总结的三线挂钩技术有关。
IEEE标准局提请注意，本标准2.3和2.3引用的三线挂钩技术属干美国专利及惠普（Hewlett-Packard)公司在国外所拥有的相应专利。虽然这些专利在本标准2.3和2.4中出现，但EEE对专利的有效性问题并没有表态。惠普公司己向IEEE作出保证，愿意在合理和公平的条件下向任何欲希望获得特许老授子特许证。惠普公司的承诺已由IEEE标准局记录备案，有关特许详情可从惠普公司法律部得悉，地址是：3000HanoverStreet，PaloAlto，CA94304。本标准是在国际电工技术委员会（IEC)工作的基础上产生的，包括技术委员会65，分委员会65C及第3工作组（原TC66/WG8),并遵循了IEC提出的标准的·般概念。本标准与IEC文本相互关联。在美国负责拟定和解释本标准的IEEE委员会是：仪器与测量协会/仪器与计算机接口分会（该协会也是IECSC65/WG3美国代表的顾问委员会；测量协会/自动化仪器技术分会。由于公制螺纹在EEE488应用中已普邀采用，因而删除了早期文本中关于公制螺纹的注释。所以也没有必要对有关部件进行发黑处理来引起对公制螺纹的注意。然葡这些部件的表面导电性能仍非常重要。
ANSI/IEEEStd488.11987的读者也应阅读一下与之配套的ANSI/IEEEStd488-2.1987文本。进而可认识到与[FFE488.2标准完全兼容须满足本前言前面提到的所有更改条文。［仅根据ANSI/IEEESid488.1.1987标准所生产的产品，没必要具有与IEEEStd488.2:1987功能上完全兼容』
参加标摊编制的仪器与计算机接日分会委员有：DonLoughry
Bruce Chovce
Bob Cram'
Stephen Greer
Tom Leedy
Damon Harl
JeffreyKodosky
Willian Maciejewski*
Glen Meldrum
Dana Trout'
Don Ware'
GB/T15946—1995

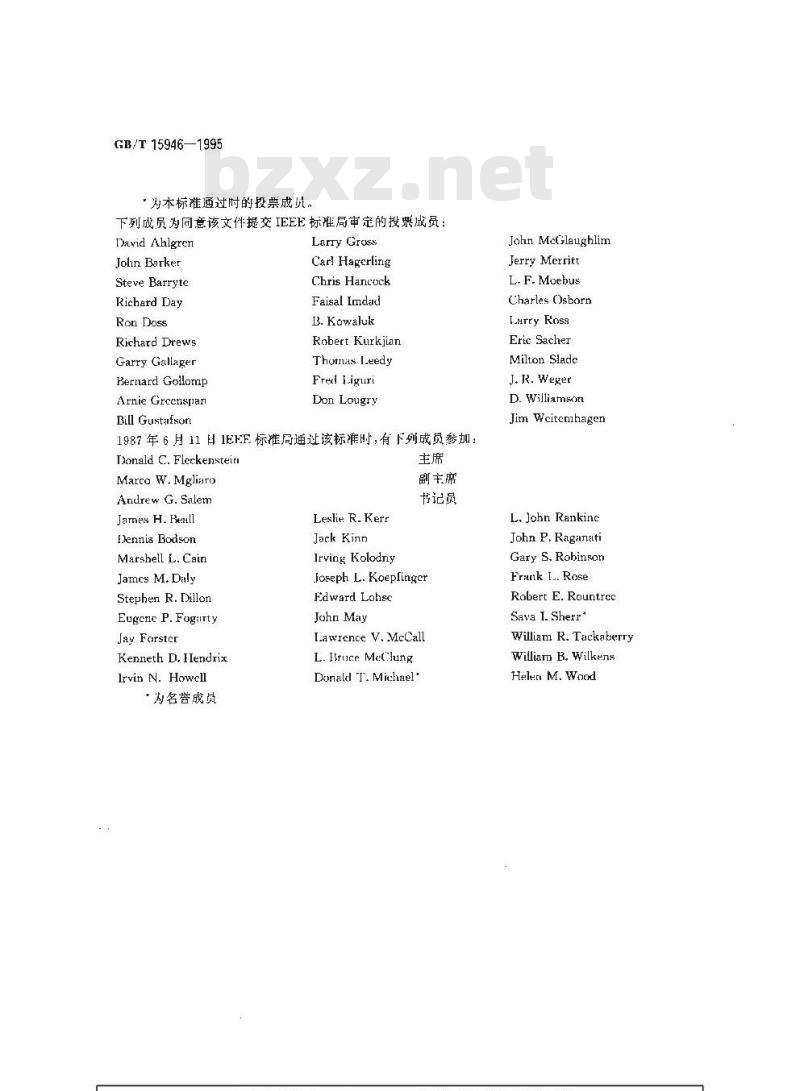

为本标准通过时的投票成员，
下列成员为同意该文件提交IEEE标准局审定的投票成员：David Ahlgren
Joln Barker
Steve Barryte
Richard Day
Ron Dass
Richard Drews
Garry Gallager
Hernard Gollomp
Arnie Greenspan
Bill Gustafson
Lary Gross
Carl Hagerling
Chris Hancuck
Faisal Imdad
B. Kowaluk
Robert Kurkjian
Thotas Leedy
Fred Liguri
Don Lougry
1987年6月11日1EFF标准周通过该标准时，有下列成员参加：Tonald C.Fleckensteiri
Marco W, Mgliaro
Andrew G.Salem
Jamer H. Heall
Flennis Bodson
Marshell L. Cain
James M. Da!y
Stephen R. Dillon
Eugenc P. Fogaty
Jay Farster
Kenneth D.Hendrix
lrvin N. Howell
·为名誉成员
Leslie. R. Kerr
Jack Kinn
Irving Kolodny
副主席
书记员
joseph L.Koeplinger
Fdward Lohsc
John May
LawrenceV.MeCall
L. Hrure MeClung
Donald T. Michael.
John MeGlaughlim
Jerry Merritt
L. F. Moebus
Charles Osborn
Larry Ross
Eric Sacher
Milton Slade
J.R.Weger
D. williamson
Jim Weitemhagen
L.John Rankine
John P, Raganati
Gary S. Robinron
Frank I.. Rose
Robert E. Rountrce
Sava I. Sherr+
William R.Tackaberry
Willian R, Wilkens
Helen M. Waod
1.1范围

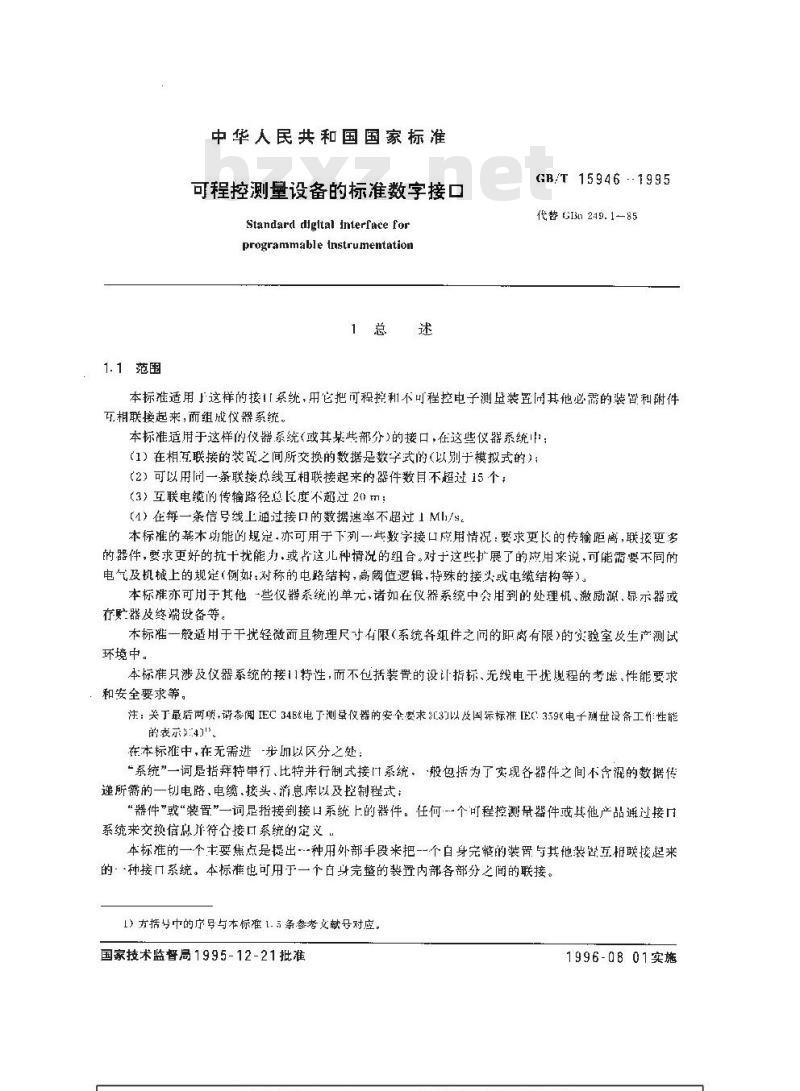

中华人民共和国国家标准
可程控测量设备的标准数字接口Standard digital interface forprogrammable Instrumentation1总迷
GB/T15946-1995
代替 GI3n 249. 1-85
本标推适用」这样的接！系统，用它把可程控利不可程控电子测量装置用其他必需的装置利附件可相联接起来,而组成仪器系统。本标准适用于这样的仪器系统(或其某些部分)的接口，在这些仪器系统中：（1）在相互联接的装置之间所交换的数据是数字式的（以别于模拟式的）；（2）可以用间一茶联接总线互相联接起来的器件数目不超过15个：(3）互联电缆的传输路径总长度不超过20m;（4）在每一条信号线上通过接口的数据速率不超过1Ml/s。本标准的基本功能的规定.亦可用于下列一些数字接口应用情况：要求更长的传输距离，联接更多的器件，要求更好的抗十扰能力，或这儿种情况的组合。对于这些扩展了的应用来说，可能需要不同的电气及机械上的规定（例如t对称的电路结构，高阈值逻辑，特殊的接火或电缆结构等)。本标推亦可用于其他“些仪器系统的单元，诸如在仪器系统中会用到的处理机、激励源，显示器或存贮器及终端设备等。
本标准一般适用于干扰轻微而且物理尺寸有限(系统各组件之问的距离有限）的实验室及生产测试环境中。
本标准只涉及仪器系统的接门特性，而不包括装骨的设计指标、无线电干扰规程的考虑，性能要求和安全要求等。
注：关丁最后两项请参阅IEC34B岁电了测量仪器的安全要求8T.33以及国际标准[EC:359岁电子测盘设备工作性能的表示41\下载标准就来标准下载网
在本标推中，在无需进-步卯以区分之处：“系统”一词是指拜待串行比特并行制式接门系统，般包括为了实现各器件之间不混的数据传递所需的一划电路、电缆.接头、消息库以及控制程式：“器件”或“装置”一词是指接到接口系统上的器件。任何个可程控测量器件或其他产品通过接口系统来交换信息并符合接口系统的定义：本标准的一个主要焦点是提出-种用外部手段米把-一个自身完整的装胃与其他装互相联接起来的·种接口系统。本标准也可用于一个白身完整的装置内部各部分之间的联接。1）方括号中的序导与本标准1.与条参考文献号对应。国家技术监督局1995-12-21批准1996-0801实施
1.2自的
本标准的日的在于：
GB/T 15946-1995
（1）定义一种在有限距离内使用的通用系统；（2）规定装置所应满足的那些不随器件而异的机械上、电气上及功能上的接口要求，以便使这些装置能通过本系统互相联接起来并实现不含混的通信：（3）规定与本系统有关的一些名词术语和定义：（4）使分别独立制造出来的一些装置能互相联接成为一个功能系统：（5）使能力大不相同的（从最简单的到墩复杂的)各种装置间时联接到系统中，（6）使各装置之间能直接通信，而不必要求一切消息都经过-个控制单元或中介单元（7）定义一个这样的系统，使之能对联接到本系统上的装置的性能特性加以最少的限制；（8）定义一个能容许在数据速率高低悬殊情况下进行异步通信的系统；（9）定义一个本身价格可以相当低廉而且能把廉价器件万相联接起来的系统(10) 定义一个易丁使用的系统。1. 3定义
下列定义适用于本标准。
本条只包括一些一般性定义，详细的定义见随后各有关条款。1.3.1系统的一般性名词术语
相容性compatibility
当器件按照本标准的规定而设计时，无需加以改动可互相联接和使用的程度（例如：机械相容性、电气相容性、功能相容性）。
挂钩循环handshake eycle
借助于状态和控制信号的一个连锁序列通过接口来传递每个数据拜特的过程。所谓连锁，就是指事件的一种固定序列，在此序列的“个事件必须出现在下一个事件可能出现之前。接口interface
系统与另一系统(或一系统的某些部分)之间的公共边界，信息通过该公共边界而传递。接系统interfacesystem
为了使接口能在一组器件之间实行通信所必需的一套不随器件而异的机械，电气和功能的元素。如电缆、接头、驱动器及接收器电路、信导线的说明、定时及控制惯例、以及功能逻辑电路等，都是典型的系统元素。
本地控制local control
器件接受程控的另一种方式，即通过其本地（面板或背板）控制来接受程控以使器件能执行各种任务(亦称为手控）。
可程控 Programmable
器件的一种特性，即能接受数据来改变其内部电路状态以执行一个或多个特定任务。远地控制remote control
器件接受程控的种方式，即通过其电气接口联接来接受程控以便器件能执行不同的任务。系统system（国际电工词典IEV351-01-01）为热行…-定功能达到一给定月的而组织起来的一套互相联接起来的组建单元。1.3.2由总线系统连接的单元
可程控测量装置programmablemeasuringapparatus一种测量装置，它从系统得到命令时既能执行所规定的操作、也能把测量结果传给系统。终端单元lerminalunit
GB/T 15946.. 1995
终接于接口系统的一个装置，借助于它来实现一个接口系统与另个外部接口系统之间的联接（必要时还包括代码转译）。
1.3.3信号与通道signals and paths双向总线bidireetional bus
何一个器件用来作双向传输消息之用的总线，即既供输入也供输出之用。比特并行 bit parallel
同时出现在一组信号线上的一组数据比特，用来携载信息，信号线数目与比特的数目相同。并行比特的各数据比特可以同时作用有如一个群体（拜待），或者分别独立作用有如几个独立的数据比特。总线bus
接口系统所用的一案或一组信号线，若干个器件联接在总线上，并通过总线传递消息。拜特byte
作为一个单元而工作的一群同时存在的进制数字，通常短于计算机的个字长（往往暗指8bit的　群)。
拜特串行 byte serial
由并行比特编戒的数据拜特的序列用来在一公共总线上携信息。高态 high state
相对而言较高的正的信号电平，用以表明两个二进制逻辑状态之--所关联的特殊消息内容。低态low state
相对而言较低的正的信号电平，用以表明两个一进制逻辑状态之一所关联的特殊消息内容。信号 sighal
信息的物理表现。
注：在本标准中，这是指通常在般意义下称之为“信号\的一种获义定义，并在下文中都是指数字式电信号而言。信号电平signal level
相对于一任意参考幅度而言的信号幅度（在本标准中指的是电压）。信号线signal line
接口系统中的一组信号导线用米在互相联接的器件之问传递消息。信号参数 signal parameter
个电量的这样的参数，山其值或其一连串值来传递信息。单向总线unidirectional bus
任一个器件用来只作单向传输消息之用的总线，即只供输入或只供输出之用。1.4接口系统概述
1.4.1接口系统的目的
接口系统的总日的是在于提供一种有效的通信联络以在一群互相联接的器件之间传递消息。接口系统所携载的消息（信息量）属丁下列两大类之·（1）用以管理接口系统本身的消息，下文称之接口消息（interfacemessages）：（2）通过接口系统互相联接起来的各器件所使用的消总·接口系统只传递这些消息，但却并不直接使用或处理这些消息，下文称这类消息为器件消息(device-decpendentmessages）。注：器件消息的详细规定超出了本标推的范围，1.4.2基本通信能力
一种有效的通信联络需要有二种基本功能元素来组织并管理在器件之间互相交换的信息流：(1）一个作为听者（listener)的器件：(2）一个作为讲者(talkcr)的器件;CB/T 15946—1995
(3）：个作为控者（enraLrnller)的器件。在本综滩所述的接口系统的条文中：（1）一个具有听者能力的器件能够归一个按Ⅱ消息来寻址，而令它从联接到接口系统的另外的器件接收器件消息。
（2）·个具有讲若能力的器件能够由个接口消息来寻站，令它向联接到接口系统的另外的器件发出器件消息：
（3）一个具有控者能力的器件能对其他器件寻址，令它们听或讲。此外，此器件还能发出接口消息米命令其他器件内的一些规定的动作。“个只有这种能力的器件不发送也不接收器件消息。注：在速标准中“挖者”一间的使用严格地只适用于接几案统的管理工作，而并不包含在数据处理中与同一术语相关的那些广泛的髂力。将在第2章中对控者进一步却以分类，以便在接口系统内所用的各种控制能,力类型之间作出文分
在山接口系统相联接起来的各器件中，听者、讲者及控者三种能力可以分别或同时存在，如图1听示
除基本的听者、讲者和控者功能之外·系统还提供一些接口消息来作下列操作：(1）当一个(具有讲者功能的)器件要求控者作某种动作时,可以通过发送服务请求消息来发起个串行查询序列。十是，控者将依次获得序列中切可能响应查询的器件的状态拜特，以定哪-个器件请求服务。
（2）在控者要求时，并行查询功能使个器件同其他儿个器件同时发送一个状态信息（请求服务）比特。可以通过-些接11消息来指派一条数据线给特殊器件来响应并行查询，（3）在从控者得倒命令时：器件清除和器件触发功能使器件能被初始化或被触发。清除或触发可以同系统性几个选定的器件或一切件同时发生，（4）远地/本控制功能使一个器件能够接受来自总线的控数钙，本地数据（例如面板控制）或者两者
1.4.3消息通道及总线结构
接系统包含一组十六条信号线.用以在互相联接的各器件间传递切信息（接消息和器件消息
消息可以编在一条或一组信号线上，这取决于特殊的消息内容及其与接口系统的关系。总线结构由三组信号线纽成：
（1）数据总线，出几条信号线组成：（2）数据拜特传递控制总线，由二条信号线组成：（3）接口算班总线·由五条信孕线组成。图1示出各基术通信通道。
：组八条接1信号线携载一切七比特接口消息及器件消息：(I) 数据输入翰出 1(DIO1=DATA INPUT (OUTPUTI);（8）数据输入输出8(DIO8)。
消息拜特是以下列方式载于诸DIC)线上的：并行比特，串行拜特形式，
另步地；
双向地。
注：必要时，一个消息以被携载于个别的一条D1信线上。..com器件A
能讲,听及控谢
（例如：计算器）
能讲及晰
（例烟+教字电压表）
只能听
【例如：借号发生器】
器件13
只能讲
（例如，维带读出器）
CB/T15946—1995
图1接口能力及总线结构
数据总线
（8兼信号线）
数据拜特传逆控制总线
（3条信号线）
接[]管理总线
（5条信号线）
DIO 1-8
一组三条接口信号线用来把谐130线上的每一个数据样特从-一个讲者或-个控者传递到一个或多个听者去t
（1）数据有效（1)AV一[ATAVALID）用来表示诺DI）线上的信息的情况（是否可供使用及是否有效）。
（2）未准备好接收数据（NRFD=NOTREADYFORDATA）用米表示器件接收数据的准备悄况。
GB/T 15946-1995
（3）不(未）接收数据(NDAC=NOTIDATAACCEPTED）用来标示器件接收数据的情况。DAV、NRFD及NDAC三条信号线工作于所调三线（连锁）挂钩过程以传递通过接口的每-个数据拜特。
五条接口信号线用来管理通过接口的有序信息流：1）注意（ATN=ATTENTION）用来（由一个控者）规定诸DIO信号线上的数据应作何解释，并规定哪些器件必须对数据作出响应。（2）接口清除（IFC一INTERFACECLEAR）用来（由一个控者）把接口系统（它的若干部分是包含在一切互相联接的器件之中貿于一已知的静止状态。（3）服务请求(SRQ=SERVICEREQUEST）用来（由一个器件）表示要求注意并要求中断当前事件的序列。
（4）远控可能本接口系统的主要要素为：
(1）功能上的诸要素：
(2）电气上的诺要素，
(3)机械上的诸要素。
每一种要素将在下几篇中分别给了描述。1. 5格考文献;
本标准应与下列标准一道使用：[1]ANSIX3.4(1986）,美国信息交换用-七比特码字符集标准代码\。[2]IEC68(1982)，基本环境试验方法第二部分：试验”。[3]IEC348(1978），电了测量仪器安全要求。[4]IEC359(1971)，电子测量设备性能特性表示。［5]MILSTD202F（1986，电子和电气元件测试方法”。2功能上的规定
2. 1 功能上的划分
个器件是为一种特殊应用而设计出来的实体。在概念上可以把它划分为三个主要功能区域，其中每一功能区域包含一紫独特的能力：（1）器件功能（其定义随应用而异）；（2）接口功能（其定义不随应用而异);（3）消息编码遥辑。
一切通往或来自接口功能的通信以消息及状态交链来予以规定（见2.1.3）。1)ANSI标准能从美国全国标准协会营业部获得，1430Broadway，NewyYork,VY10018。2）IEC标准在美国可向美国全国标准协会营业部购实，1430[3roadway,NewYorkNY10018.USA.IEC标准也可以向国际电工委员会购买，rue deVarenbe，Casc pastale 131,1211-Geneve 20 Swritzerland/Suise3）MtI.标准能够以英国海军标准中心获得，5801TaborArenue，Philadelphia，A19120-5099.GB/T15946—1995
信号线上所携载的一切消息均按2.13所规定的编码逻辑来编码。2.1.1器件功能
器件功能区域的范围、日的、大小、内容及组织（例如：测量模拟信号的能力、量程、工作模式等等）均不在本标准的范围之内.图2示出器件功能区域（B）和接口功能区域（A）。在B区内，设计者有完全的自由来规定器件的有关能力：而在A区内，除了本标准所规定的以外设计者不得规定新的能力。2.1.2接口功能概念
2.1-2.1接口功能
一个接口功能是提供基本操作手段的一种系统要素，借助于它，一个器件能接收，处理和发送消息。本标准在本章中规定了若干接口功能，其中每一种功能都按照专门的程式来行事，每一个规定的接山功能可以单只发送或只接收其一特殊部类的消息之内的一组有限的消息。2.1.2.2接口功能状态
每-个接口功能都以·组或几组互相联系而又互相排序的状态来予以规定。在一组立相联系而义互相排斥的状态中，在任一时间内·个且仅有一个状态必须是起作用的。对于一个接口功能的每一状态都规定了：(1）当该状态作用时,在接口上可以或必须发送的消息，以及（2）该功能必须脱离该状态并进入该组状态中的另一状态时所必需的条件。这些消息和条件决定了该状态的处理能力。2.1.2.3接口功能集
设计者可以选择适应特殊器件应用领域所必须的一组特定接口功能。图2和表1给出可供使用的接口功能。
一组接口功能（设计者所选的包含在··特定器件之内的一组接口功能）在任·-时刻的总的处理能力，就足在该时刻处于作用中的-切状态（在每-…·个个别接口功能内的状态)的处理能力的逻辑总合。表1接口功能集
源方挂钧Source handshake
受方挂谢 Acceptor handshake
讲者或扩大讲者 Talker or extended talker听者或扩大者 Listener or extended listener服务请求 Serviers Tqucst
远地本地 Remote local
井行查询 Parallel pall
器件清除Device clear
器件触发
Tevice trigrer
者Conrroller
T或TE
L或LE
有关的消息通道
1.3.3,4,5
1.2+3.4.5
1,2,4,5
1,2.4,5.6
GB/T15946—1995
器件（装量）
器件功能
接口功能
A由本标罹予以规定的能力；
B--由设计者于以规定的能力，
）一！总线的信号线；
通往及来自接功能的近地接口消总：一通往及来自器件功能的器件消息SR
消息编码
驱动器与接收器
接口总线
4）接口功能之间的状态交链：
@器件功能与接口功能之间的本地消息通向接口功能的消息在本标准内予以规定，自接口功能发出的消息划由设计者于以规定;
@-由控者内部的器件功能发出的远地接口消息图2在一个器件内部的功能划分
2.1.2.4接口功能的设想与着眼点用来定义接口功能的状态图，并不明显地或隐含地指出在逻辑上或实际上实现该功能所应有的特殊也路要素.例如：并非一切状态都定要有一个双稳态门锁电路或其他记忆元件。用来定义接口功能的状态图可以采用各种逻辑电路来实现（例姑：随机逻辑、时序逻辑等等）。设计者可以口由地把两个或多个接口功能用一个逻辑设计来实现，只要能满足本篇所规定的每一接口功能的每一状态的一切条件即可。
