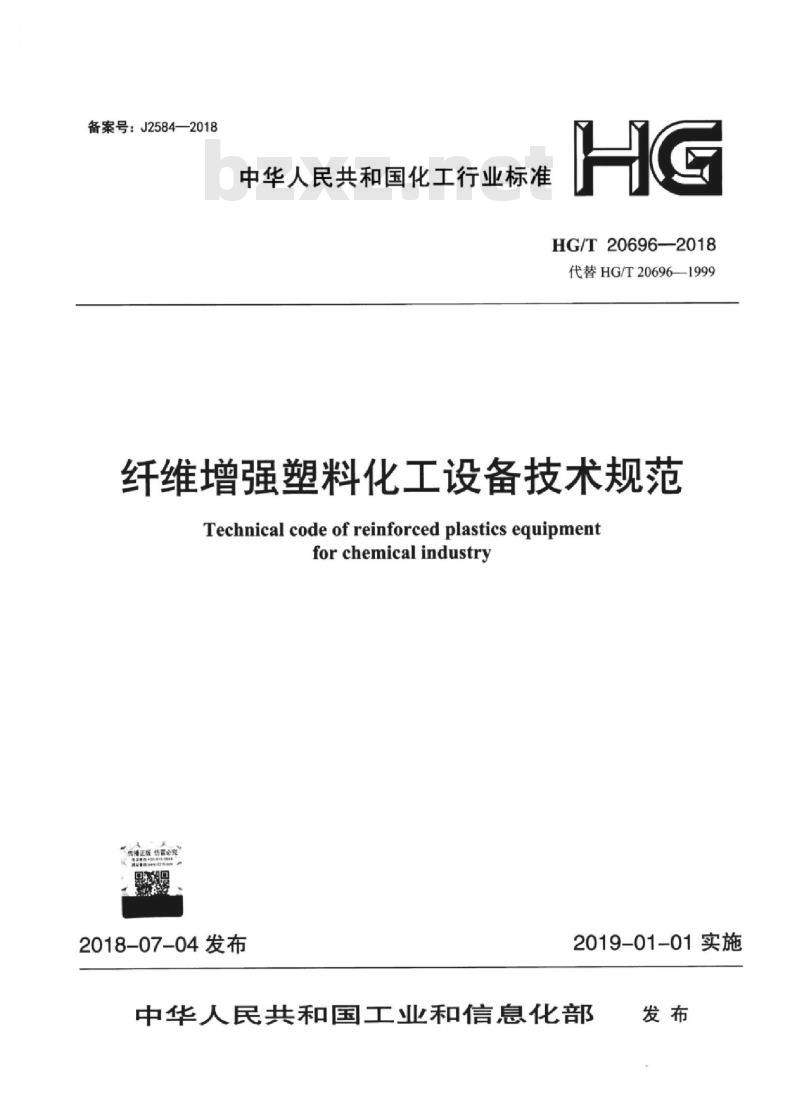

【HG化工标准】 代替 HG/T 20696-1999 纤维增强塑料化工设备技术规范

HG/T 20696-2018.Technical code of reinforced plastics equipment for chemical industry.
1总则
1.0.1为了提高纤维增强塑料化工设备设计与应用技术水平，规范制造、检验及验收、包装及运输、安装、使用及维护的技术要求，保证产品质量，制定HG/T 20696。
1.0.2HG/T 20696适用于采用缠绕成型、接触模塑成型的地上整体纤维增强塑料化工设备的设计、制造、检验及验收、包装及运输、安装、使用及维护。
1.0.3 HG/T 20696不适用于下列纤维增强塑料化工设备:
1埋地设备、双壁罐、球形容器、烟囱;
2不规则形状(非回转体)的容器、储罐和塔器;
3冷水储存用蓄水池;
4盛装毒性危害程度为极度危害的介质和液化气体;
5有爆炸危险或放射性辐射引起失效的设备;
6现行法规《移动式压力容器安全技术监察规程》TSGR0005管辖的设备。
1.0.4 纤维增强塑料化工设备的设计、制造、检验及验收、包装及运输、安装、使用及维护除应符合本标准的规定外，还应符合国家现行有关标准的规定。
2术语
2.0.1化工设备 chemical equipment
常用来盛装化工介质的纤维增强塑料容器和储罐，简称设备。
2.0.2常压设备 atmospheric equipment
设计压力大于-0.02MPa(g)、小于0.1MPa (g)的容器或储罐。
2.0.3压力容器 pressure vessel
盛装气体或者液体，设计压力大于或等于0.1MPa(g)，小于或等于-0.02MPa (g)的容器。
2.0.4 原型容器 prototype vessel
与产品容器形状和工程尺寸相同(容器长度除外)，采用相同材料和成型工艺制造的用于评定设计和成型工艺的设备。
2.0.5 I 型容器 Class I vessel
通过制作原型容器并评定合格后，按原型容器设计、采用相同的材料和成型工艺制作产品容器的设计类型。
2.0.6 II型容器 Class II vessel
采用规则设计法或分析设计法设计，并通过非破坏性检验和试验验收产品的设计类型。
2.0.7接触模塑成型 contact molding
在涂装脱模剂的模具上铺放增强材料并涂刷树脂胶液，在室温或加热条件下进行固化的成型工艺，包括手糊成型和喷射成型。
