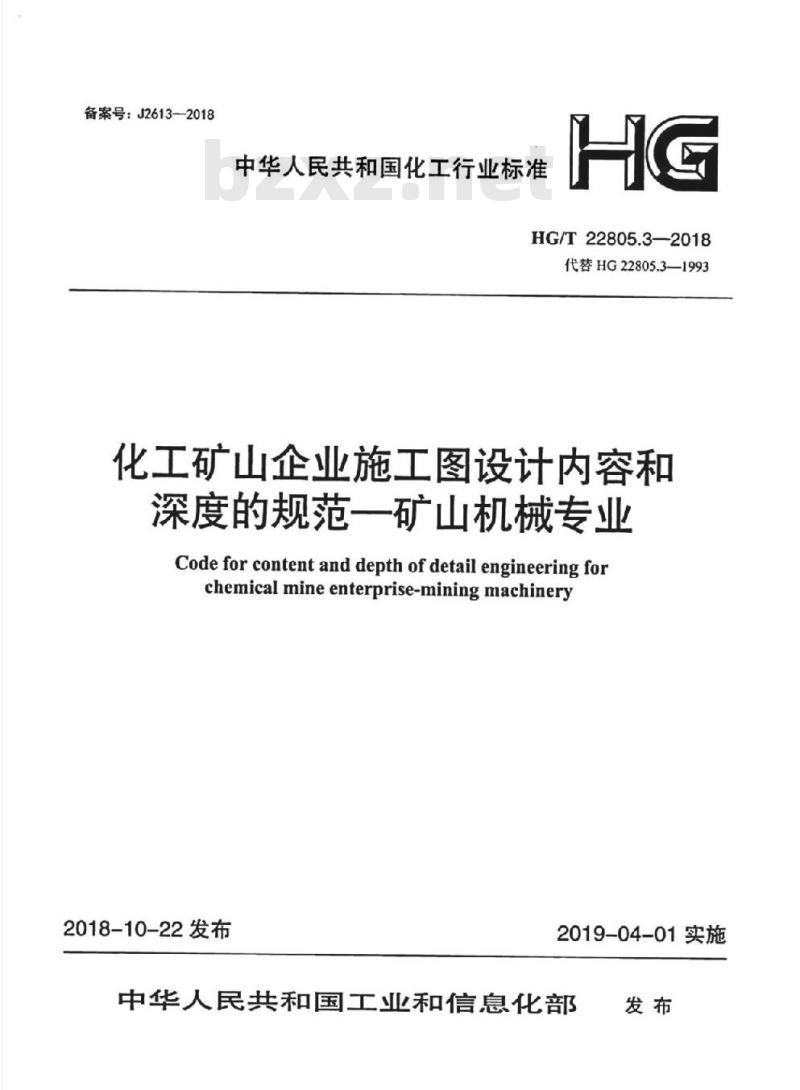

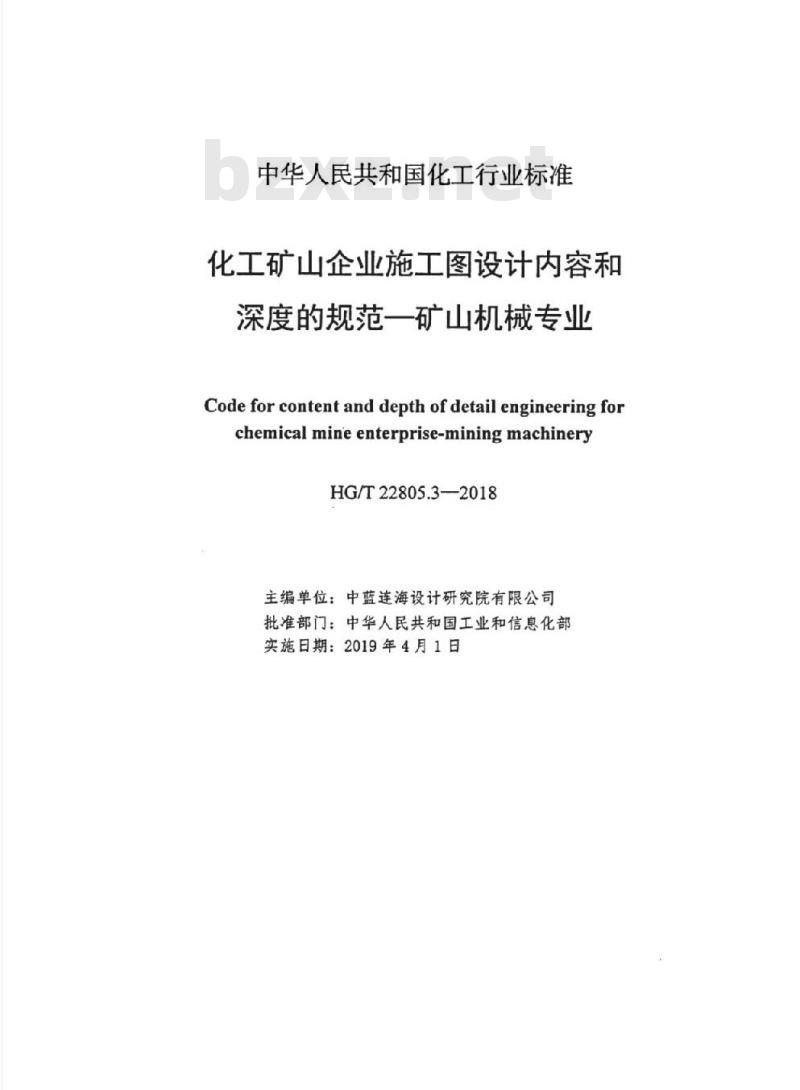

【HG化工标准】 代替 HG 22805.3-1993 化工矿山企业施工图设计内容和深度的规范一矿山机械专业

HG/T 22805.3-2018.Code for content and depth of detail engineering for chemical mine enterprise-mining machinery.
1总则
1.0.1HG/T 22805.3是为了统一化工矿山企业矿山机械专业施工图设计内容和深度，保证设计质量，满足施工和生产的要求而编制的。
1.0.2HG/T 22805.3适用于新建、 改建、扩建化工矿山工程项目的矿山机械专业施工图设计。
1.0.3化工矿山企业矿山机械专业施工图设计内容和深度除应符合本标准外，还应符合国家现行有关标准的规定。
2. 基本规定
2.0.1施工图的绘制应按现行国家标准 《机械制图》(GB/T 4458)的有关规定执行，自定的图例应在图中说明其代表意义。
2.0.2施工图设计必须依据 已批准/业主确认的初步设计(或方案设计)及其审批/确认文件进行，当对初步设计的原则或方案作重大变更或补充时，应将变更内容报原审批单位批准或业主确认后，方可进行施工图设计。
2.0.3施工图图面布置应整齐、 清晰、美观。图中的计量单位必须使用国家法定计量单位，汉字使用应规范。
2.0.4施工图的图纸组 成宜根据工程的具体情况确定。
2.0.5设计意图宜用图样表达， 当用图样难以表达清楚时，可用文字说明。
2.0.6施工图设计 成品文件宜由图纸目录、施工图设计说明、设备- -览表、综合材料表和图纸组成。
2.0.7宜选 用通用设计图或复用其他工程图。当选用通用设计图或复用其他工程图时，必须核对其技术条件。
2.0.8当施工图中需计算确定某些技术参数时， 应有计算书，其计算公式、参数选择应交代清楚。图面数据应与计算数据-致。
2.0.9同一张图的不同视图宜按 相同比例绘制，当放大或缩小比例时，应在该视图上方标注所用
比例。各类施工图图纸比例详见本标准各章节的规定。
2.0. 10图纸明细表中宜列入该张图纸中的设备、 阀门、管道、管件材料及引用的图纸。设备、阀门、管道、管件材料应统计数量。
