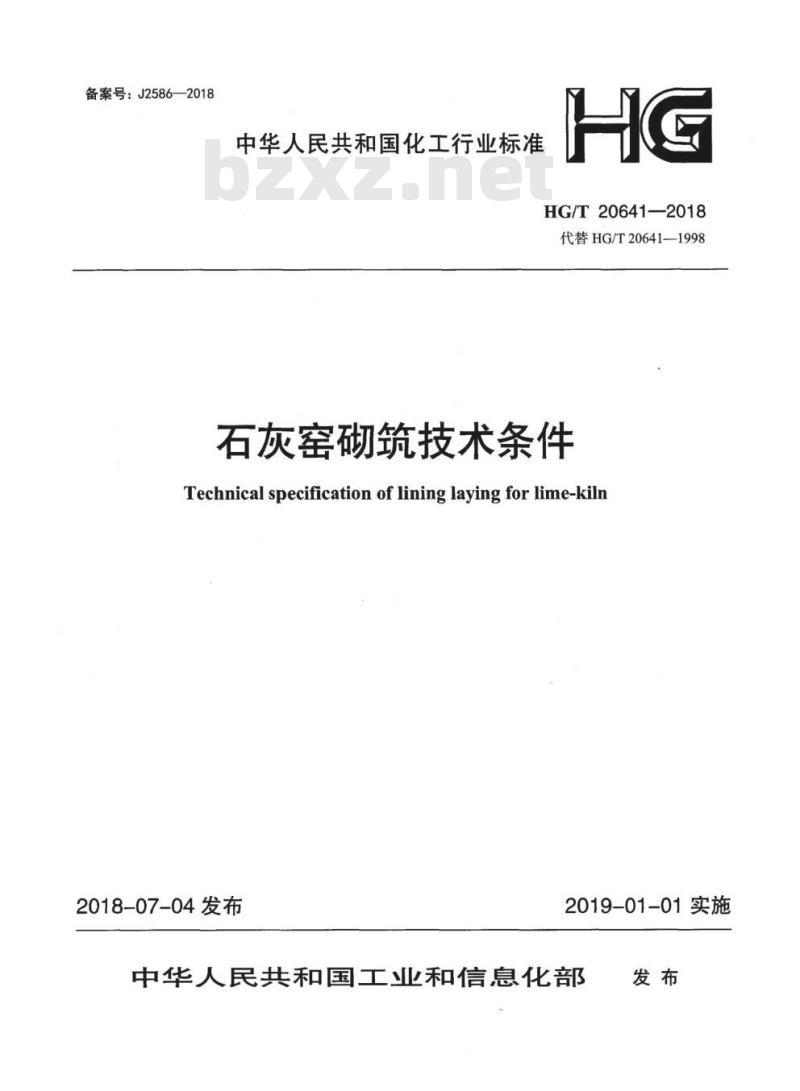

【HG化工标准】 代替 HG/T 20641-1998 石灰窑砌筑技术条件

HG/T 20641-2018.Technical specification of lining laying for lime-kiln.
1总则
1.0.1 为了规范石灰窑砌筑工程施工与验收，确保石灰窑的砌筑工程质量,制定HG/T 20641。
1.0.2HG/T 20641适用于以焦炭或无烟煤为燃料、自动或半自动控制的机械化立式石灰窑的砌筑工程施工与验收。
1.0.3 石灰窑的砌筑与验收除应符合本标准外，还应符合国家现行有关标准的规定。
2石灰窑壳体
2.0.1壳体及钢结构的制造及安装必须符合设计文件和相关标准的要求。
2.0.2壳体的焊接应保证质量， 保证焊接的严密性。焊接接头表面应进行外观检查，不得有表面裂纹、未焊透、未熔合、表面气孔、弧坑、夹渣和飞溅物。
2.0.3壳体的纵、环向焊接接头的对口错边量不应大于对口处钢材名义厚度的1/4， 且不得大于3mm。
2.0. 4壳体焊后同一断面最大内直径与最小内直径之差不应大于该断面内径的1%， 且不得大于30mm。
2.0.5 壳体外壳内表面应光滑平齐，用2m长直尺靠量检查，其直线度允许偏差为3mm,窑壳体在总高度上直线度允许偏差为15mm。
2.0.6壳体的垂直度 公差在每2m长度方向上不应大于3mm,且在总高度内的允许偏差为20mm。
2.0.7壳体中心线的垂直度公差， 在整个高度方向上不应大于20mm。
2.0.8壳体中心坐标的位置度公差 ，不应大于20mm。
2.0.9壳体高度方 向的位置度公差，不应大于20mm。
2.0.10组焊后的石灰窑壳体, 经检验合格后,应及时进行窑壳体及钢结构的除锈及防腐工作。
2.0.11壳体制造除按本标准外， 还应符合《钢制焊接常压容器》NB/T 47003.1中的有关规定。
