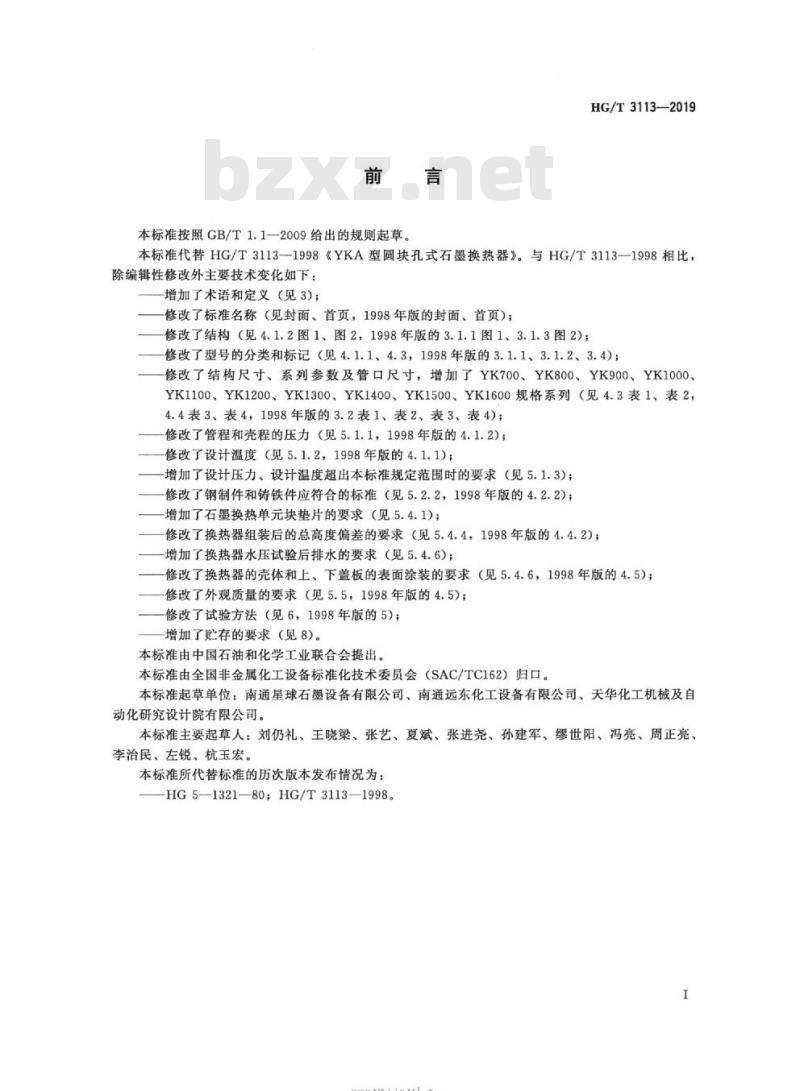

【HG化工标准】 代替 HG/T 3113-1998 圆块孔式不透性石墨换热器

HG/T 3113-2019.Circular-block type impervious graphite heat exchanger.

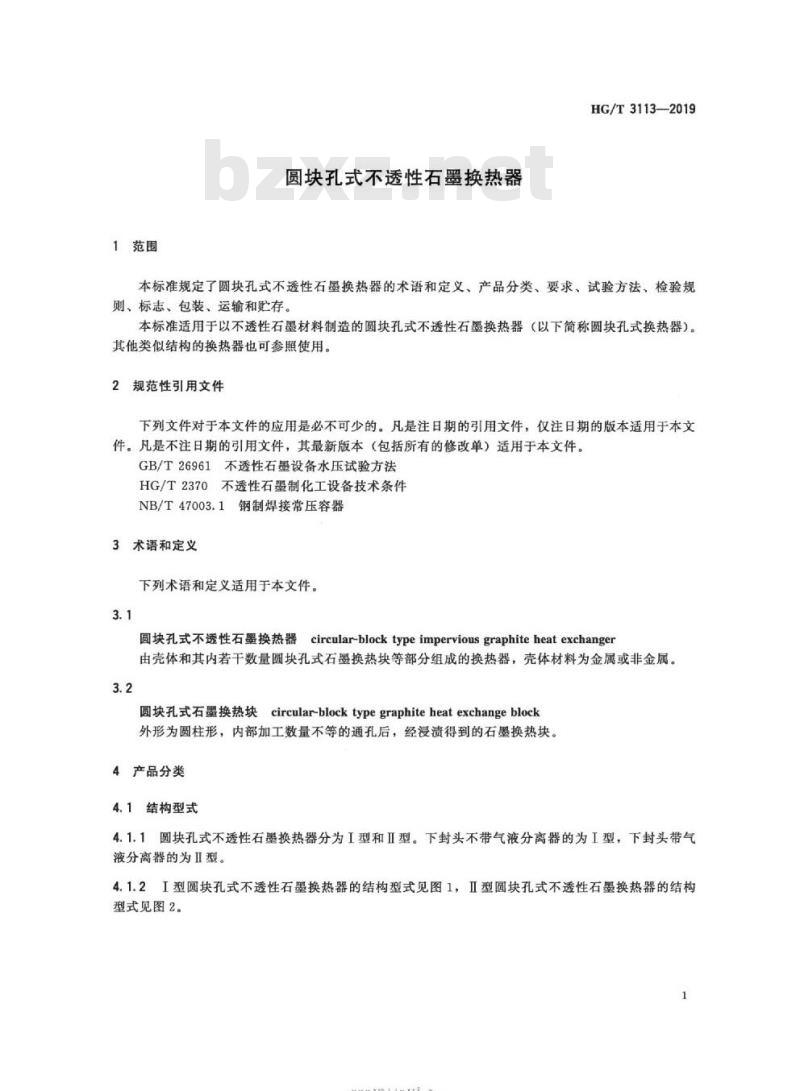

1范围
HG/T 3113规定了圆块孔式不透性石墨换热器的术语和定义、产品分类、要求、试验方法、检验规则、标志、包装、运输和贮存。
HG/T 3113适用于以不透性石墨材料制造的圆块孔式不透性石墨换热器(以下简称圆块孔式换热器)。其他类似结构的换热器也可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 26961不透性石墨设备水压试验方法
HG/T 2370不透性石墨制化工设备技术条件
NB/T 47003. 1钢制焊接常 压容器
3术语和定义
下列术语和定义适用于本文件。
3.1
圆块孔式不透性石墨换热器 circular block type impervious graphite heat exchanger
由壳体和其内若干数量圆块孔式石墨换热块等部分组成的换热器，壳体材料为金属或非金属。
3.2
圆块孔式石墨换热块 circular-block type graphite heat exchange block
外形为圆柱形，内部加工数量不等的通孔后，经浸渍得到的石墨换热块。
4产品分类
4.1 结构型式
4.1.1圆块孔式不透性石墨换热器分为I型和II型。下封头不带气液分离器的为I型，下封头带气液分离器的为II型。

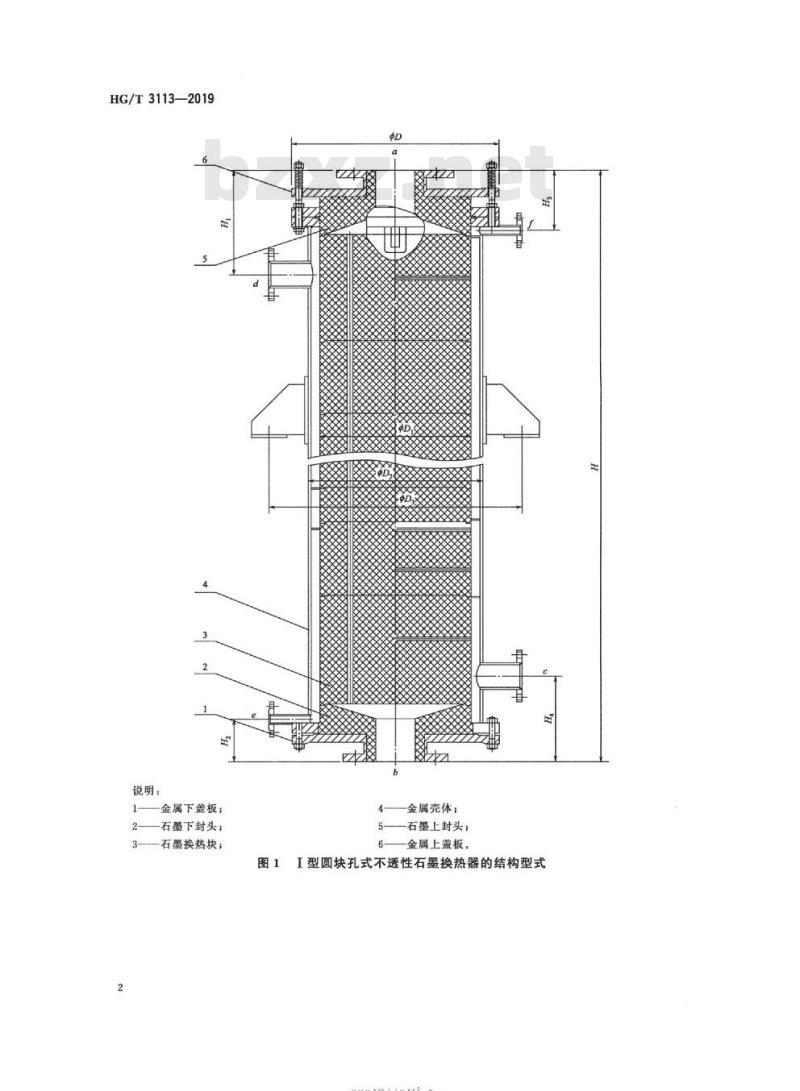

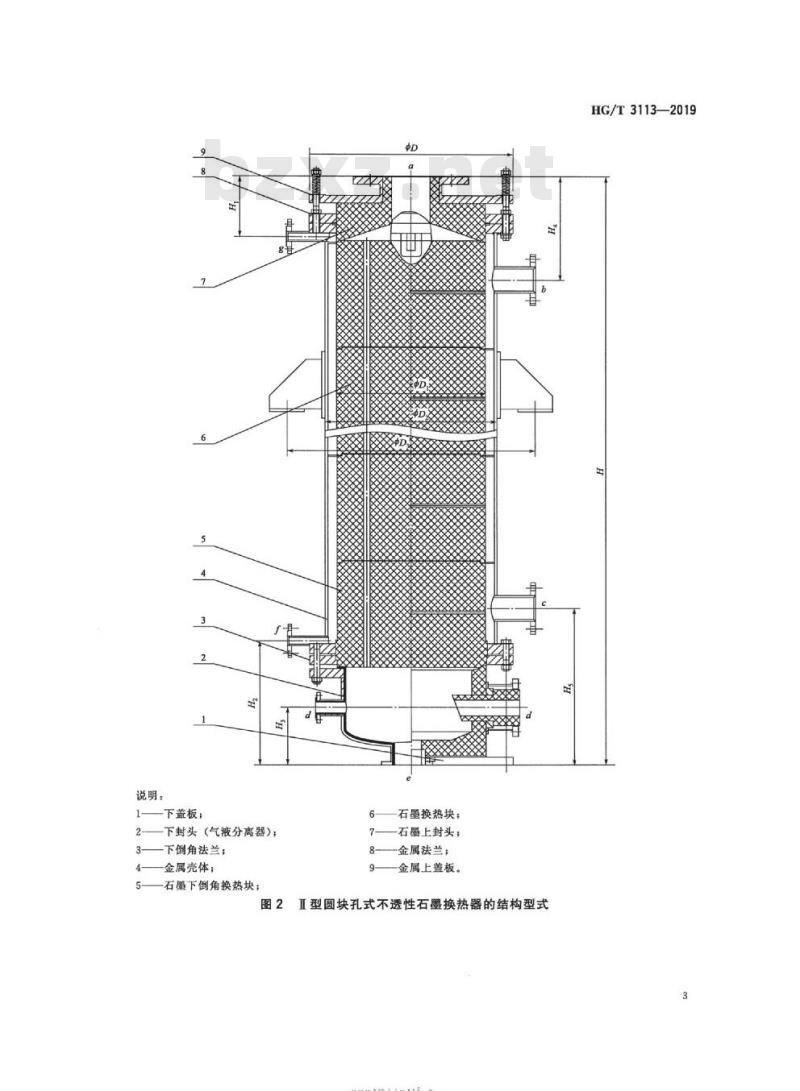

4.1.2I型圆块孔式不透性石墨换热器的结构型式见图1，II型圆块孔式不透性石墨换热器的结构型式见图2。
