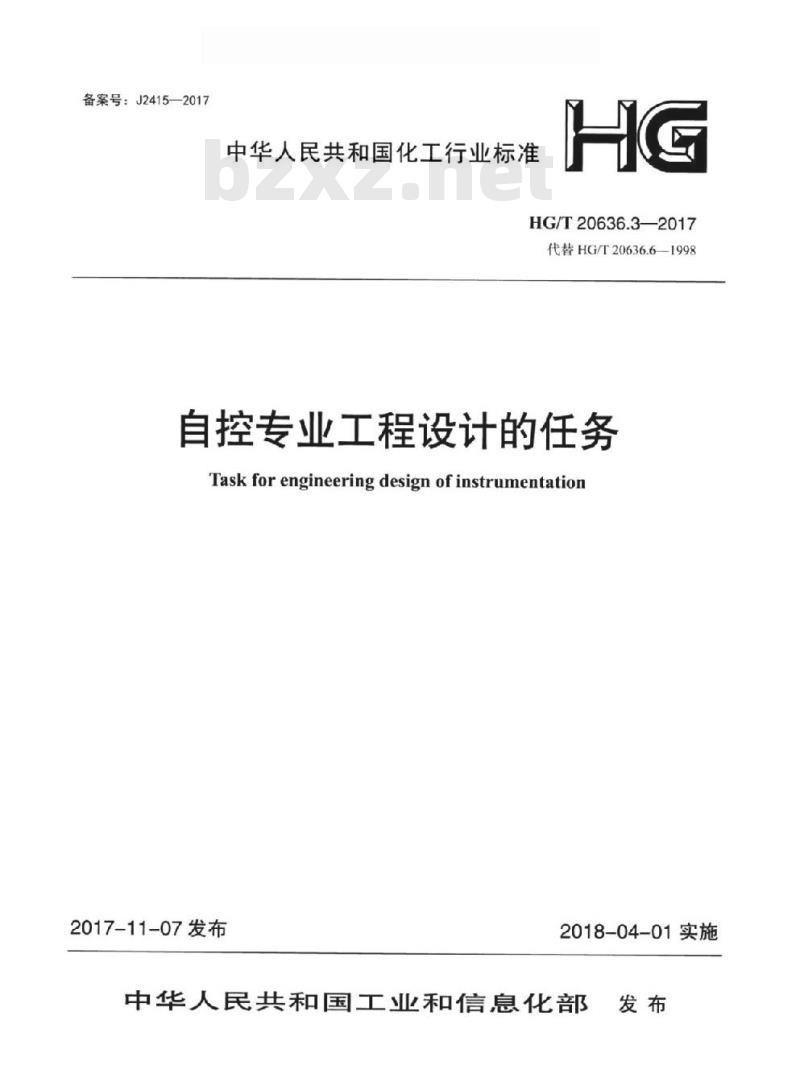

- HG/T 20636.3-2017 代替 HG/T 20636.6-1998 自控专业工程设计的任务
【HG化工标准】 代替 HG/T 20636.6-1998 自控专业工程设计的任务
本网站 发布时间:
2023-06-27 15:17:09
- HG/T 20636.3-2017
- 现行
标准号:
HG/T 20636.3-2017
标准名称:
代替 HG/T 20636.6-1998 自控专业工程设计的任务
标准类别:
化工行业标准(HG)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
标准简介/下载
点击下载
标准简介:
HG/T 20636.3-2017.Task for engineering design of instrumentation.

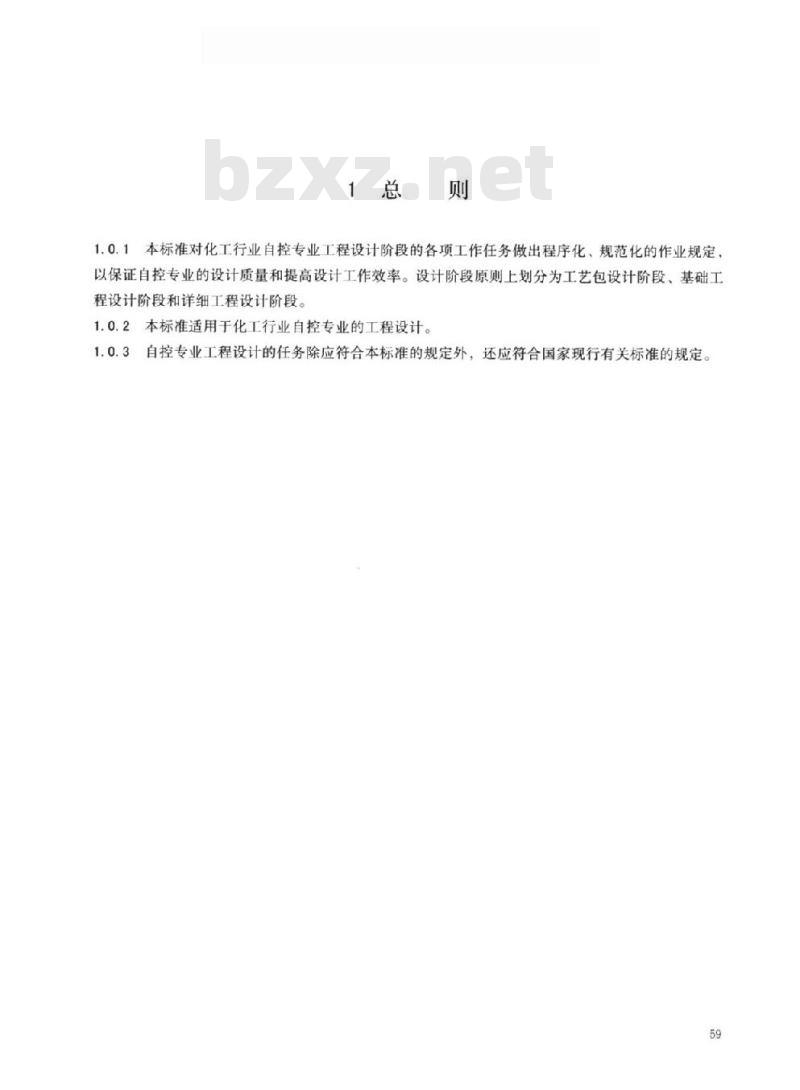

1总则
1.0.1HG/T 20636.3对化 工行业自控专业工程设计阶段的各项工作任务做出程序化、规范化的作业规定,以保证自控专业的设计质量和提高设计工作效率。设计阶段原则上划分为工艺包设计阶段、基础工程设计阶段和详细工程设计阶段。
1.0.2 HG/T 20636.3适用于化工行业自控专业的工程设计。
1.0.3自控专业工程设计的任务除应符合本标准的规定外,还应符合国家现行有关标准的规定。
2工艺包设计
2.1 一般规定
工艺包是指专利技术提供方针对某种工艺技术给出的比较系统的指导性流程、设备以及相关的工艺参数等资料,是工程设计的基本依据。工艺包主要包括工艺流程、设计基础数据、工艺操作参
数、关键的工艺计算、工艺设备数据等。
2.2参加工艺方案审查会并配合系统专业完成管道仪表流程图(P&ID)
2.2.1自控专业宜根据工艺专业提交的工艺流程图(PFD).物料平衡表、工艺控制要求或者齐全的仪表条件表等配合工艺绘制工艺控制图。
2.2.2自控专业参加工艺方案审查会, 既审查工艺技术方案,也审查包括工艺、系统专业和自控.
专业在内的有关专业的技术方案;审查会纪要应为各专业的设计输入条件。
2.2.3在系统专业提交的 P&ID上,自控专业应审查主要的控制、联锁回路设置的合理性,仪表功能代号的准确性,与系统专业共同完成P&ID。
2.3编制工艺包设计文件
2.3.1自 控专业工艺包设计阶段应完成下列主要任务:
1仪表索引;
2主要仪表数据表;
3联锁逻辑框图或联锁说明(包括顺控框图或顺控说明);
1总则
1.0.1HG/T 20636.3对化 工行业自控专业工程设计阶段的各项工作任务做出程序化、规范化的作业规定,以保证自控专业的设计质量和提高设计工作效率。设计阶段原则上划分为工艺包设计阶段、基础工程设计阶段和详细工程设计阶段。
1.0.2 HG/T 20636.3适用于化工行业自控专业的工程设计。
1.0.3自控专业工程设计的任务除应符合本标准的规定外,还应符合国家现行有关标准的规定。
2工艺包设计
2.1 一般规定
工艺包是指专利技术提供方针对某种工艺技术给出的比较系统的指导性流程、设备以及相关的工艺参数等资料,是工程设计的基本依据。工艺包主要包括工艺流程、设计基础数据、工艺操作参
数、关键的工艺计算、工艺设备数据等。
2.2参加工艺方案审查会并配合系统专业完成管道仪表流程图(P&ID)
2.2.1自控专业宜根据工艺专业提交的工艺流程图(PFD).物料平衡表、工艺控制要求或者齐全的仪表条件表等配合工艺绘制工艺控制图。
2.2.2自控专业参加工艺方案审查会, 既审查工艺技术方案,也审查包括工艺、系统专业和自控.
专业在内的有关专业的技术方案;审查会纪要应为各专业的设计输入条件。
2.2.3在系统专业提交的 P&ID上,自控专业应审查主要的控制、联锁回路设置的合理性,仪表功能代号的准确性,与系统专业共同完成P&ID。
2.3编制工艺包设计文件
2.3.1自 控专业工艺包设计阶段应完成下列主要任务:
1仪表索引;
2主要仪表数据表;
3联锁逻辑框图或联锁说明(包括顺控框图或顺控说明);
