HG/T 20636.4-2017.Procedure for engineering design of instrument.

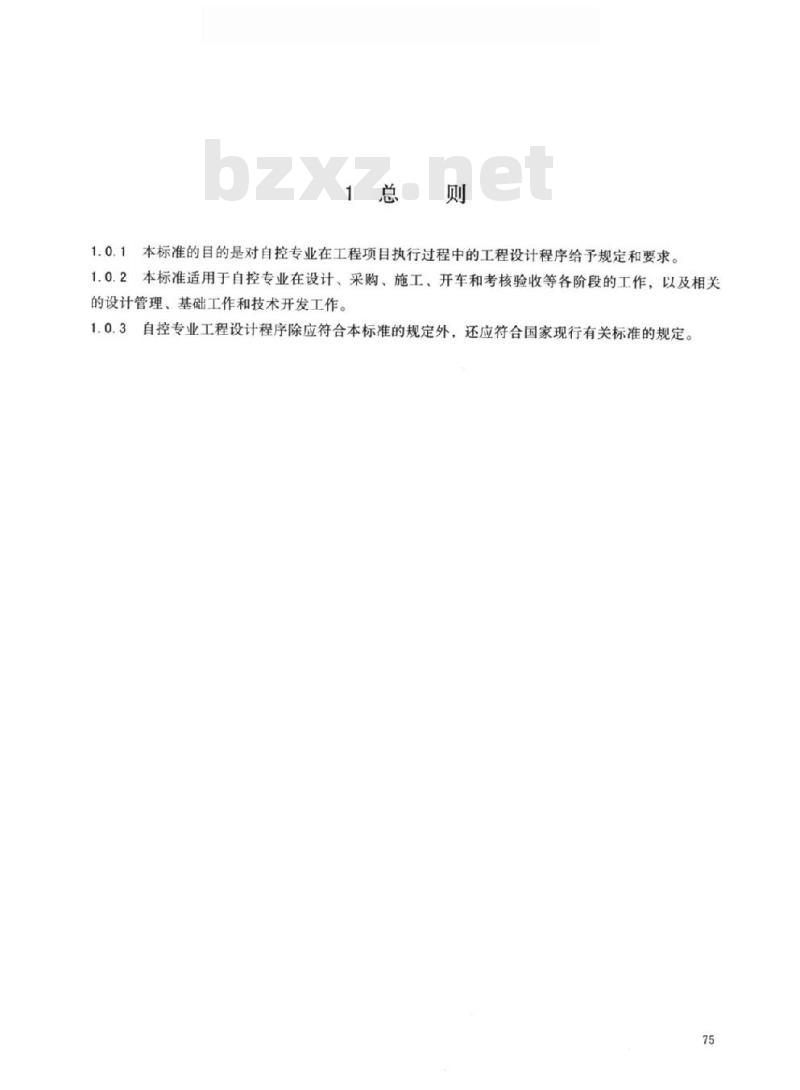

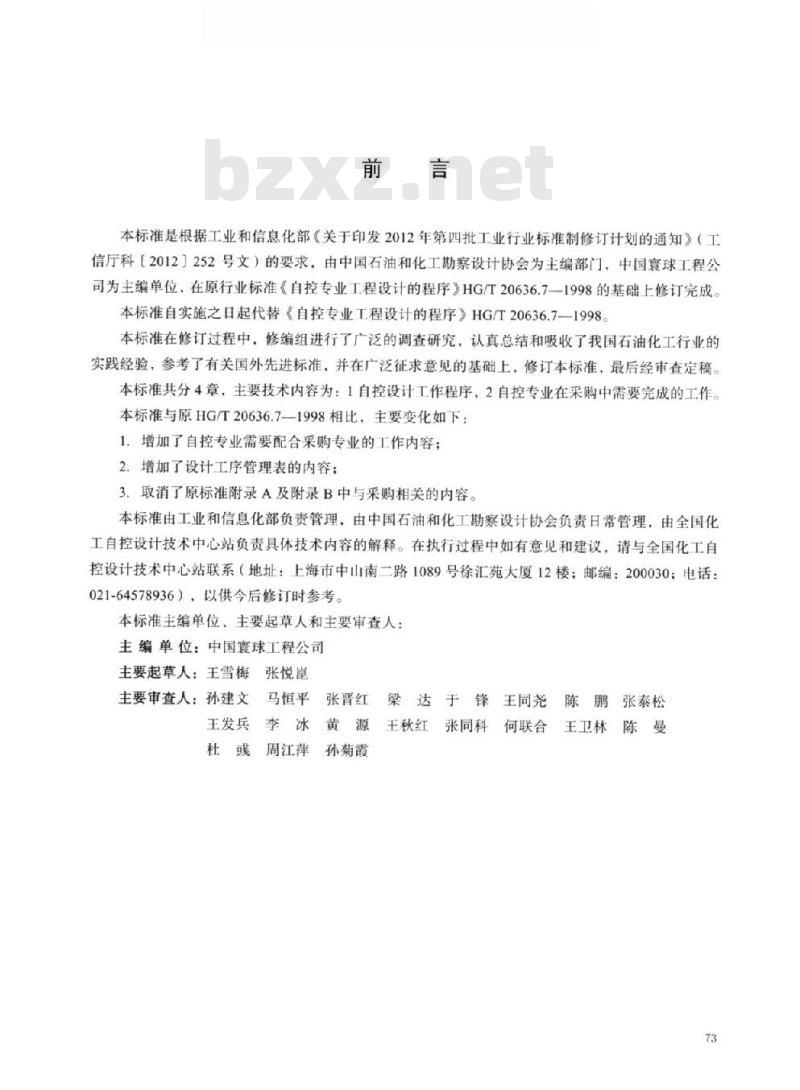

1总则
1.0.1HG/T 20636.4的目的是对自控专业在工程项目执行过程中的工程设计程序给予规定和要求。
1.0.2HG/T 20636.4适用于自控专业在设计、 采购、施工、开车和考核验收等各阶段的工作,以及相关的设计管理、基础工作和技术开发工作。
1.0.3自控专业工程设计程序除应符合本标准的规定外,还应符合国家现行有关标准的规定。
2.工作程序
2.0.1 自控专业工程设计程序应符合图2.0.1 的规定。设计程序图反映了自控专业在各版P&ID期间所要开展的各项设计工作,其工作内容说明应符合现行行业标准《自控专业工程设计的任务》HG/T 20636.3的规定。
2.0.2 图2.0.1 中的工作程序应符合下列规定:
1图中各版P&ID期间所列的设计文件是表示开始编制该文件的时序,有些设计文件在该期间可以完成,有些设计文件需要延续到设计后期才能完成,如仪表索引、仪表回路图等。
2图中所列的设计 文件对于某个具体工程项目可以根据项目需要编制部分有关的设计文件。
3工艺专业提 交的自控设计条件内容应包括工艺流程图和工艺说明、物料平衡表、主要控制说明、仪表条件表等。
4仪表安装位置一般可与模型(设备、配管模型)审核会同时审查。对于不开展模型设计的工程项目,仪表的安装位置宜通过自控专业与配管等专业往返设计条件以及相互协商来确定。
5程序图中未包括 Dcs/SIS 组态所需的设计文件。这类设计文件应在工程设计完成后根据需要编制,编制时应符合现行行业标准《自控专业工程设计的任务》HG/T 20636.3的规定。
2.0.3设计过程的总体控制应符合下列要求:
1估算和控制本专业的人工时消耗,应按项目的工作量和进度要求调配人力。
2应按照项目的总进度计划编制本专业的设计进度计划,并对设计人工时消耗和进度进行控制。
3应按照质量保证程序,做好设计质量控制。
4设计完成时, 应按规定的程序进行设计文件的归档。
1总则
1.0.1HG/T 20636.4的目的是对自控专业在工程项目执行过程中的工程设计程序给予规定和要求。
1.0.2HG/T 20636.4适用于自控专业在设计、 采购、施工、开车和考核验收等各阶段的工作,以及相关的设计管理、基础工作和技术开发工作。
1.0.3自控专业工程设计程序除应符合本标准的规定外,还应符合国家现行有关标准的规定。
2.工作程序
2.0.1 自控专业工程设计程序应符合图2.0.1 的规定。设计程序图反映了自控专业在各版P&ID期间所要开展的各项设计工作,其工作内容说明应符合现行行业标准《自控专业工程设计的任务》HG/T 20636.3的规定。
2.0.2 图2.0.1 中的工作程序应符合下列规定:
1图中各版P&ID期间所列的设计文件是表示开始编制该文件的时序,有些设计文件在该期间可以完成,有些设计文件需要延续到设计后期才能完成,如仪表索引、仪表回路图等。
2图中所列的设计 文件对于某个具体工程项目可以根据项目需要编制部分有关的设计文件。
3工艺专业提 交的自控设计条件内容应包括工艺流程图和工艺说明、物料平衡表、主要控制说明、仪表条件表等。
4仪表安装位置一般可与模型(设备、配管模型)审核会同时审查。对于不开展模型设计的工程项目,仪表的安装位置宜通过自控专业与配管等专业往返设计条件以及相互协商来确定。
5程序图中未包括 Dcs/SIS 组态所需的设计文件。这类设计文件应在工程设计完成后根据需要编制,编制时应符合现行行业标准《自控专业工程设计的任务》HG/T 20636.3的规定。
2.0.3设计过程的总体控制应符合下列要求:
1估算和控制本专业的人工时消耗,应按项目的工作量和进度要求调配人力。
2应按照项目的总进度计划编制本专业的设计进度计划,并对设计人工时消耗和进度进行控制。
3应按照质量保证程序,做好设计质量控制。
4设计完成时, 应按规定的程序进行设计文件的归档。
