- HG/T 2143-2018 代替 HG/T 2143-2012 搪玻璃设备管口
【HG化工标准】 代替 HG/T 2143-2012 搪玻璃设备管口
本网站 发布时间:
2023-06-27 09:22:21
- HG/T 2143-2018
- 现行
标准号:
HG/T 2143-2018
标准名称:
代替 HG/T 2143-2012 搪玻璃设备管口
标准类别:
化工行业标准(HG)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
标准简介/下载
点击下载
标准简介:

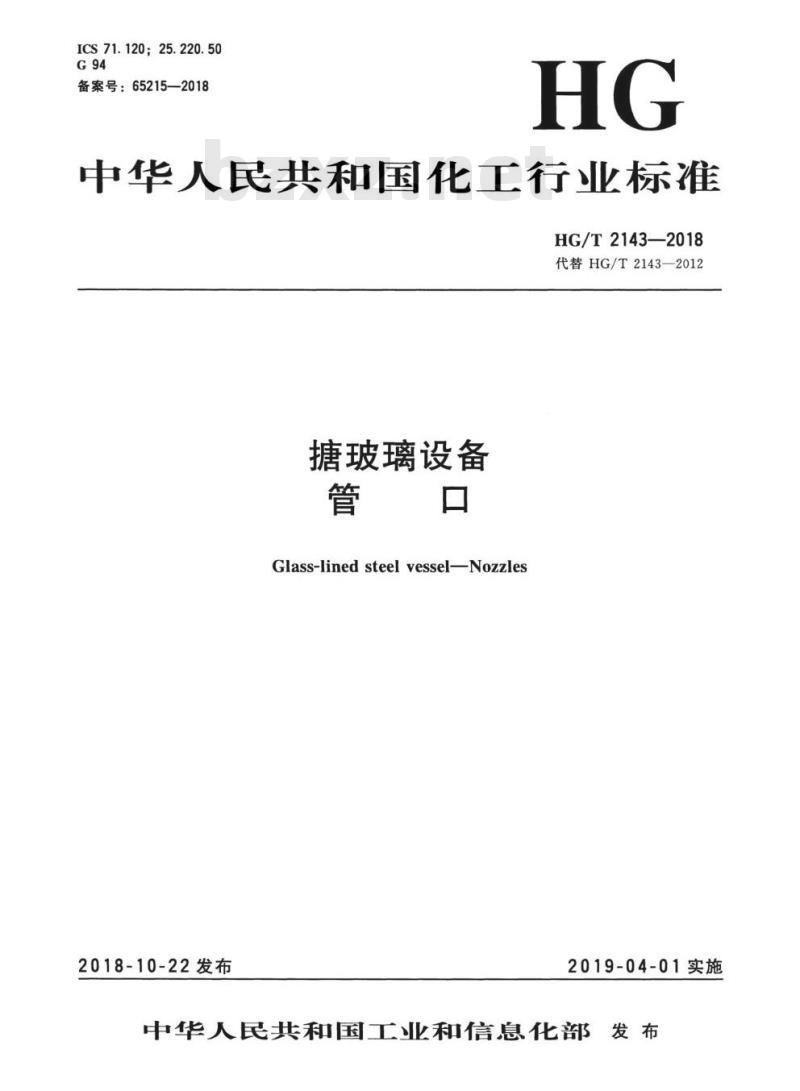

HG/T 2143-2018.Glass-lined steel vessel-Nozzles.

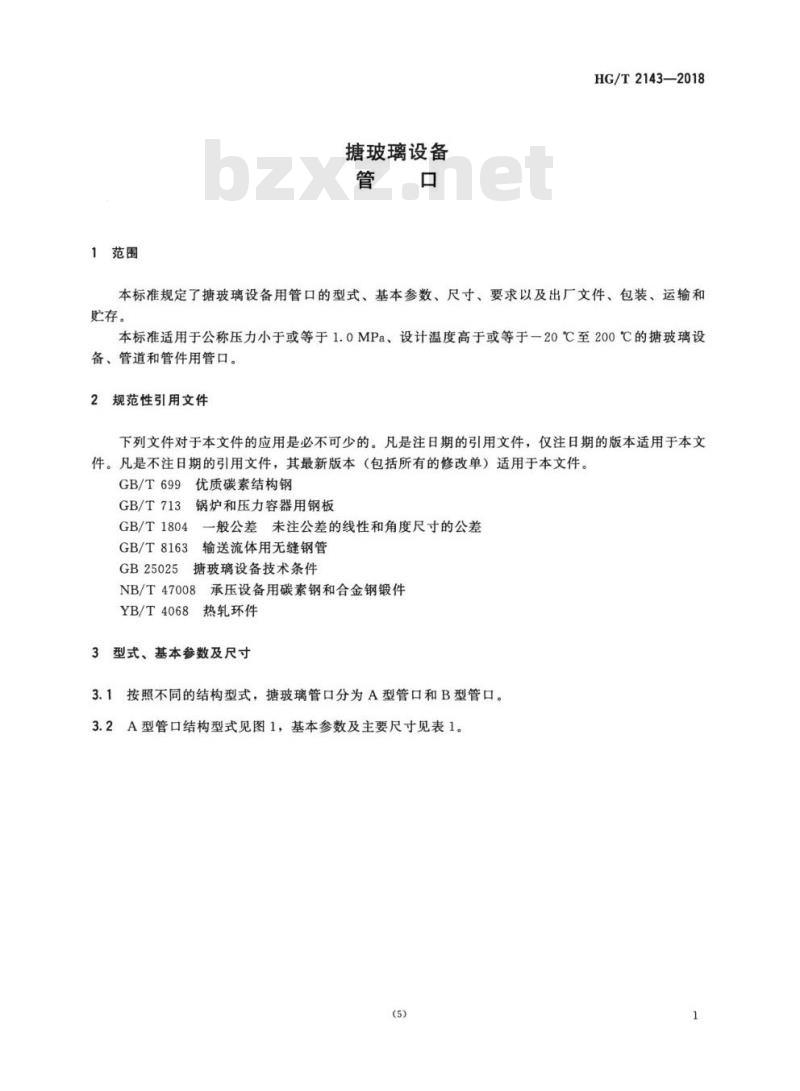

1范围
HG/T 2143规定了搪玻璃设备用管口的型式、基本参数、尺寸、要求以及出厂文件、包装、运输和贮存。
HG/T 2143适用于公称压力小于或等于1.0MPa、设计温度高于或等于一20℃至200℃的搪玻璃设备、管道和管件用管口。
2规范性引用文件.
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文
件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 699优质碳素结构钢
GB/T 713锅炉和压力容器用钢板.
GB/T 1804一般公差未注公差 的线性和角度尺寸的公差
GB/T 8163输送流体用无缝钢管
GB 25025搪玻璃设备技术条件
NB/T 47008承压设备 用碳素钢和合金钢锻件
YB/T 4068热轧环件
3型式、 基本参数及尺寸
3.1按照不同的结构型式,搪玻璃管口分为A型管口和B型管口。
3.2 A型管口结构型式见图1,基本参数及主要尺寸见表1.
4要求
4.1 制造管口钢材的化学成分和力学性能应符合GB 25025的要求;采用10钢管压制时还应符合GB/T 8163的要求;采用Q245 R或Q345 R材料时还应符合GB/T 713的要求;采用10热轧环形件时还应符合YB/T 4068的要求;采用20碳素钢锻件时还应符合NB/T 47008中I级锻件的要求;采用10优质碳素结构钢材料时还应符合GB/T699的要求。
4.2管口设计、制造、检验和验收应符合GB 25025的规定。
4.3机加工面未注尺寸公差应符合GB/T 1804规定的m级要求。
4.4表1中bmin为最小厚度,制作时应考虑与对接处壁厚相匹配,以保证对接接头的质量
4.5管口外缘应有公称直径、 公称压力、材料牌号和产品批号或编号的钢印。
1范围
HG/T 2143规定了搪玻璃设备用管口的型式、基本参数、尺寸、要求以及出厂文件、包装、运输和贮存。
HG/T 2143适用于公称压力小于或等于1.0MPa、设计温度高于或等于一20℃至200℃的搪玻璃设备、管道和管件用管口。
2规范性引用文件.
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文
件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 699优质碳素结构钢
GB/T 713锅炉和压力容器用钢板.
GB/T 1804一般公差未注公差 的线性和角度尺寸的公差
GB/T 8163输送流体用无缝钢管
GB 25025搪玻璃设备技术条件
NB/T 47008承压设备 用碳素钢和合金钢锻件
YB/T 4068热轧环件
3型式、 基本参数及尺寸
3.1按照不同的结构型式,搪玻璃管口分为A型管口和B型管口。
3.2 A型管口结构型式见图1,基本参数及主要尺寸见表1.
4要求
4.1 制造管口钢材的化学成分和力学性能应符合GB 25025的要求;采用10钢管压制时还应符合GB/T 8163的要求;采用Q245 R或Q345 R材料时还应符合GB/T 713的要求;采用10热轧环形件时还应符合YB/T 4068的要求;采用20碳素钢锻件时还应符合NB/T 47008中I级锻件的要求;采用10优质碳素结构钢材料时还应符合GB/T699的要求。
4.2管口设计、制造、检验和验收应符合GB 25025的规定。
4.3机加工面未注尺寸公差应符合GB/T 1804规定的m级要求。
4.4表1中bmin为最小厚度,制作时应考虑与对接处壁厚相匹配,以保证对接接头的质量
4.5管口外缘应有公称直径、 公称压力、材料牌号和产品批号或编号的钢印。
