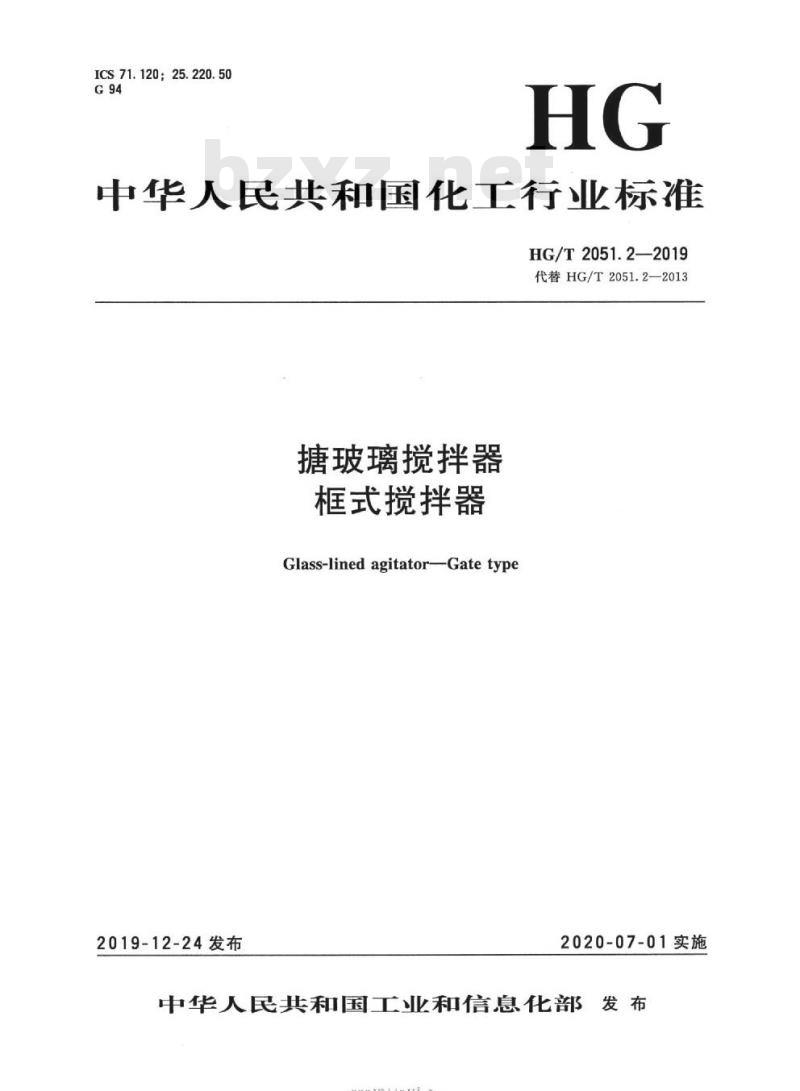

【HG化工标准】 代替 HG/T 2051.2-2013 搪玻璃搅拌器框式搅拌器

HG/T 2051.2-2019.Glass-lined agitator-Gate type.

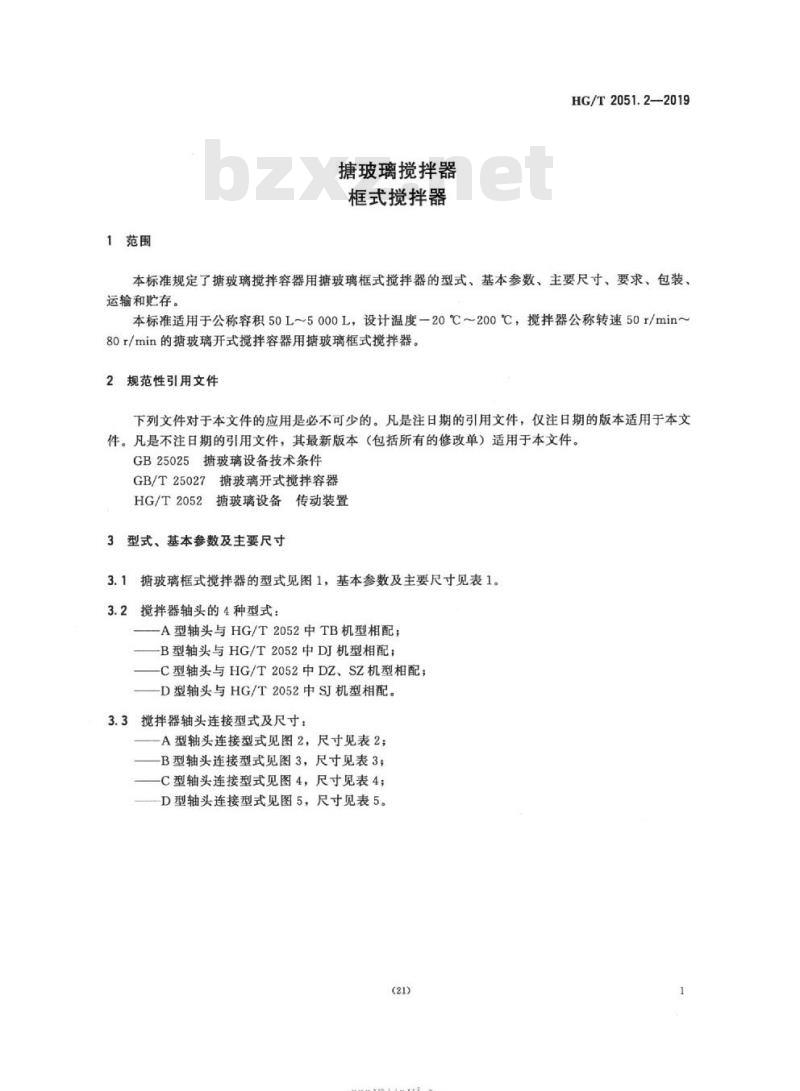

1范围
HG/T 2051.2规定了搪玻璃搅拌容器用搪玻璃框式搅拌器的型式、基本参数、主要尺寸、要求、包装、运输和贮存。
HG/T 2051.2适用于公称容积50L~5 000L,设计温度一20 C~200 C，搅拌器公称转速50 r/ min~80r/min的搪玻璃开式搅拌容器用搪玻璃框式搅拌器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注8期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB 25025搪玻璃设备技术条件
GB/T 25027搪玻璃开式搅拌 容器
HG/T 2052搪玻璃设备传动装置
3型式、 基本参数及主要尺寸
3.1搪玻璃框式搅拌器的型式见图1, 基本参数及主要尺寸见表1.
3.2搅拌器轴头的4种型式:
-A型轴头与HG/T 2052中TB机型相配;
-B型轴头与HG/T 2052中DJ机型相配;
-C型轴头与HG/T 2052中DZ、SZ机型相配;
-D型轴头与HG/T 2052中SJ机型相配。
3.3搅拌器轴头 连接型式及尺寸:
-A型轴头连接型式见图2,尺寸见表2;
-B型轴头连接型式见图3,尺寸见表3;
-C型轴头连接型式见图4,尺寸见表4;
-D型轴头连接型式见图5,尺寸见表5。
