【HG化工标准】 甲醇制丙烯催化剂反应性能试验方法

HG/T 5190-2017.Reaction performance test methods of catalyst for methanol to propylene.

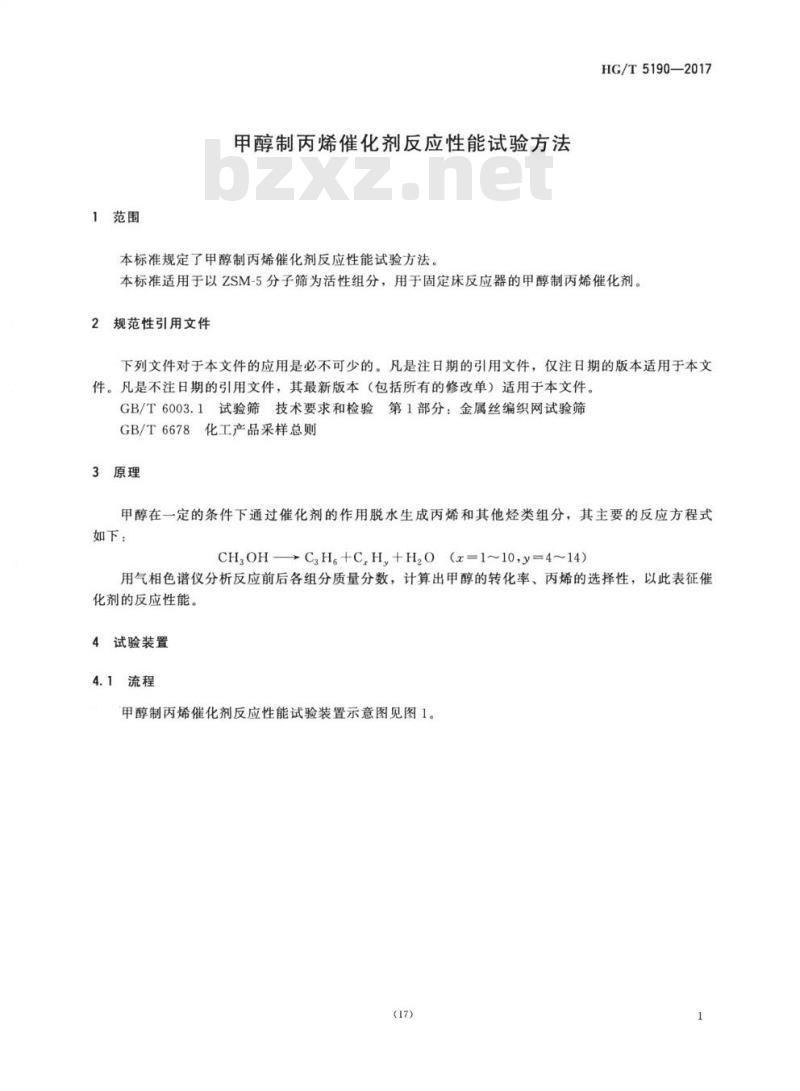

1范围
HG/T 5190规定了甲醇制丙烯催化剂反应性能试验方法。
HG/T 5190适用于以ZSM-5分子筛为活性组分，用于固定床反应器的甲醇制丙烯催化剂。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注8期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 6003.1试验筛技术要求和检验 第1部分:金属丝编织网试验筛
GB/T 6678化工产品采样总则
3原理
甲醇在一定的条件下通过催化剂的作用脱水生成丙烯和其他烃类组分，其主要的反应方程式
如下:
用气相色谱仪分析反应前后各组分质量分数，计算出甲醇的转化率、丙烯的选择性，以此表征催
化剂的反应性能。
4试验装置
4.1 流程
甲醇制丙烯催化剂反应性能试验装置示意图见图1。
6试验步骤
6.1警示
本标准所涉及的试验用原料和尾气(含CHzOH、CH4、C2H4、C3H6 等)具有中毒、易燃、易爆的危害。为保证人体健康和生命安全，必须严防系统漏气，现场严禁有明火，并且应配有必要的灭火器材和排风设备等预防设施。
6.2原料
原料(以质量分数计)由甲醇(58.7 %)、去离子水(41.3 %)组成。其中甲醇为分析纯，去离子水电阻率大于等于18 MN●cm。
6.3试料的装填
在反应管的底部垫一层石英棉，将处理好的粒径为0.425mm~0.850mm的石英砂装人反应器内，并敲实，填至测定等温区时所确定的位置。可在石英砂上垫一层石英棉。将催化剂试料小心倒人反应管内，轻轻敲打管壁使催化剂床层装填紧密、均匀、平整，并测量其催化剂床层装填高度。可再加上一层石英棉。用石英砂填充至管口，拧紧反应管螺帽，将反应管放人加热炉中固定好。
