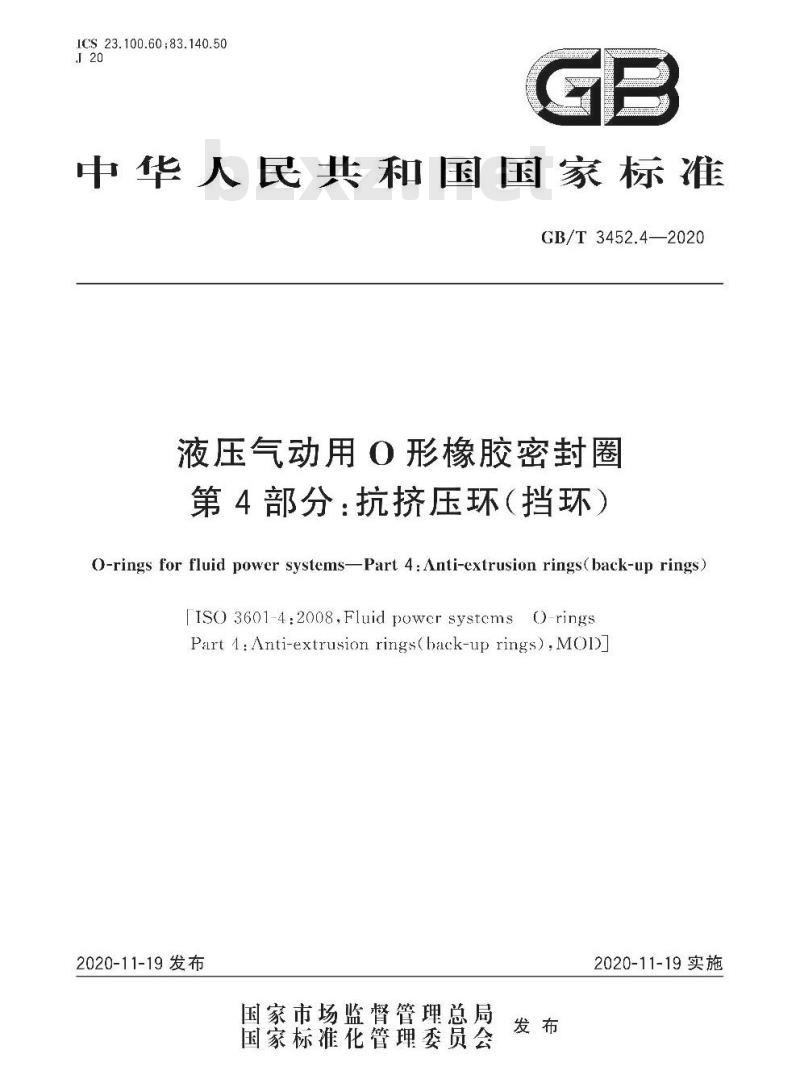

【GB国家标准】 液压气动用O形橡胶密封圈第4部分:抗挤压环(挡环)

GB/T 3452.4-2020.O-rings for fluid power systems-Part 4: Anti-extrusion rings( back-up rings).

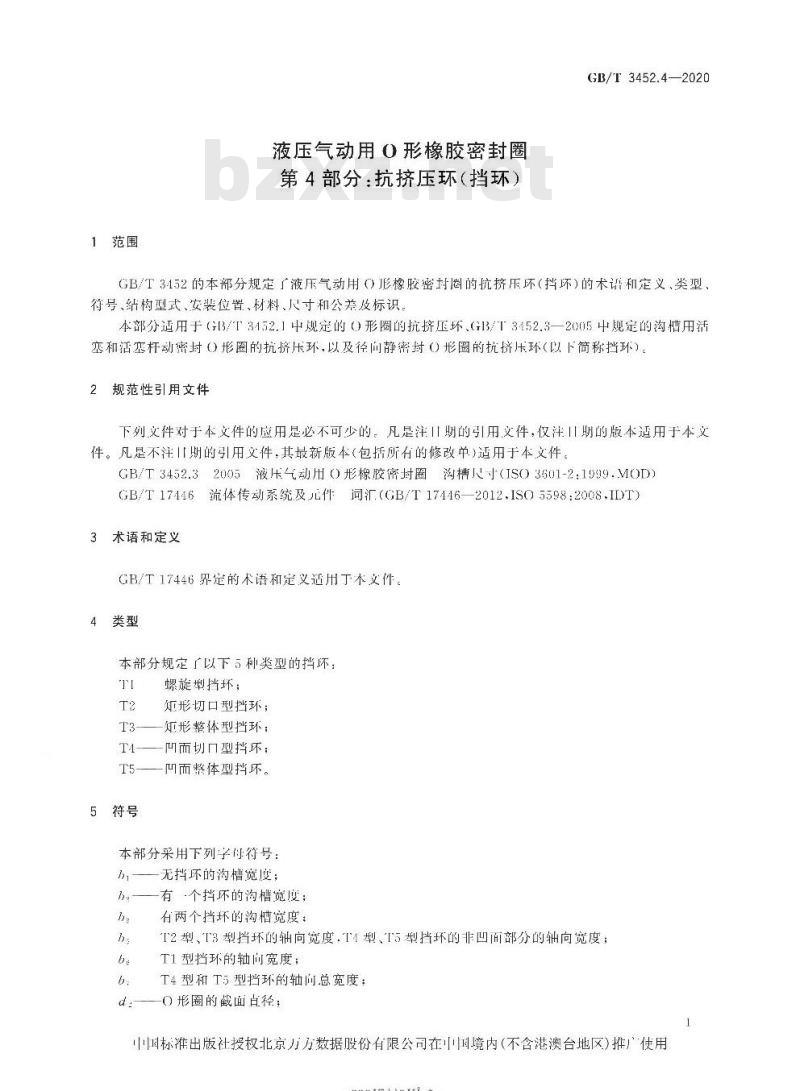

1范围
GB/T 3452的本部分规定了液压气动用O形橡胶密封圈的抗挤压环(挡环)的术语和定义、类型、符号、结构型式、安装位置、材料、尺寸和公差及标识。
GB/T 3452.4适用于GB/T 3452.1中规定的O形圈的抗挤压环、GB/T 3452.3-2005中规定的沟槽用活塞和活塞杆动密封O形圈的抗挤压环,以及径向静密封O形圈的抗挤压环(以下简称挡环)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 3452.3-2005液压气动用 O形橡胶密封圈沟槽尺寸(ISO 3601-2:1999 ,MOD)
GB/T 17446流体传动 系统及元件词汇(GB/T 17446-2012, ISO 5598 :2008,IDT)
3术语和定义
GB/T 17446界定的术语和定义适用于本文件。
4类型
本部分规定了以下5种类型的挡环:
T1-螺旋型挡环;
T2-矩形切口型挡环;
T3-矩形整体型挡环;
T4-凹面切口型挡环;
T5-凹面整体型挡环。
5符号
本部分采用下列字母符号:
b1-无挡环的沟槽宽度;
b2-有一个挡环的沟槽宽度;
b3-有两个挡环的沟槽宽度;
b5-T2型、T3型挡环的轴向宽度,T4型、T5型挡环的非凹面部分的轴向宽度;
b6-T1型挡环的轴向宽度;
b7-T4型和T5型挡环的轴向总宽度;
d2-O形圈的截面直径;
